KelderRail stelt zich ook even voor..

[tuurtje]

Robert,

Is het niet mogelijk om ergens een afzuiging naar buiten te maken?
Je hoeft geen kuubs lucht per uur te verplaatsen, maar net wat verversing.


Groetjes

Arthur

[Kelderrail]

De tapijttegels liggen nu het echte werk!

[Kelderrail]

Weer een stapje verder. De planken voor de baan verlichting met behulp van mijn vader opgehangen. En een frame voor de korte achterwand gemaakt om de buizen achter weg te werken.

Er is nog genoeg te doen. Ik had eigenlijk met kerst m'n eerste treintje willen laten rijden. Het ziet er uit alsof ik daar nog even mee moet wachten.

Echt verbaasd hoe sterk de tafel constructie nu al is. En dan zitten de tafelpoten er nog niet eens onder.  De balken met een Pockethole jig (boormal) aan elkaar verbonden. Dat lijkt allemaal heel stevig te zijn. Het zit niet overal even recht. Maar dat had ik met 1 oog, wazige 2D vision en 0 ervaring in houtbouw dan ook niet verwacht. De 27x69mm balken zijn ruim voldoende sterk gebleken. Ik had wel een slag kleiner kunnen nemen. Maar nu hoef ik minder precies te mikken met het schroeven. Het originele matenplan klopt nu niet meer helemaal. Het mangat is wat kleiner gemaakt en daardoor hou hier en daar dus een paar centimeter extra ruimte over voor de baan. Ik zal daarom eerst maar met deze veranderde maten een nieuwe Anyrail tekening maken om te voorkomen dat ik verstijvingsbalkjes precies onder een wissel plaats.



Ik overweeg om wat verstijvingen halverwege de 1.22 m platen achterwege te laten of van dunner hout te maken.
Een andere vraag die ik had gaat over de kwart ronde achterwand delen in de twee hoeken. Wat is een goede radius daarvoor en van welk materiaal zou ik dat het mooist kunnen maken?

Prettige feestdagen en veel trein plezier in het nieuwe jaar!

[Kelderrail]

Definitief ontwerp.



Ok, ik weet niet of het helemaal waar is. Maar dit is het ontwerp voor mijn spoortafel met het bijbehorende spoorplan.

De tafel is grotendeels klaar. Nu moet ik de 3 platen waar het geheel op komt te liggen voorzien van een mangat. Dat baard me enige zorgen. Ik hoop dat ik de uitsparingen zo krijg als ik op tekening heb gezet. "The only thing left to do, is just to do it"... zullen we maar zeggen.
Het hoogte verschil tussen het 'waternivo' en het 'spoornivo' komt bij deze maatvoering uit op 3 - 3.3 cm. Nu moet ik naarstig opzoek naar een mooie brug voor over de haven ingang. Zo langzamerhand komt het einde van de tafel bouw inzicht.

[VFR]

Zo langzamerhand komt het einde van de tafel bouw inzicht.

De aanpassing van je kelderbox en de bouw van treintafels gingen je prima af. Dat geeft alle vertrouwen voor de echte bouw van je modelbaan.

[tuurtje]

Hi Robbert,

Zie er goed uit, ik ben benieuwd naar het vervolg.

Groetjes

Arthur

[Kelderrail]

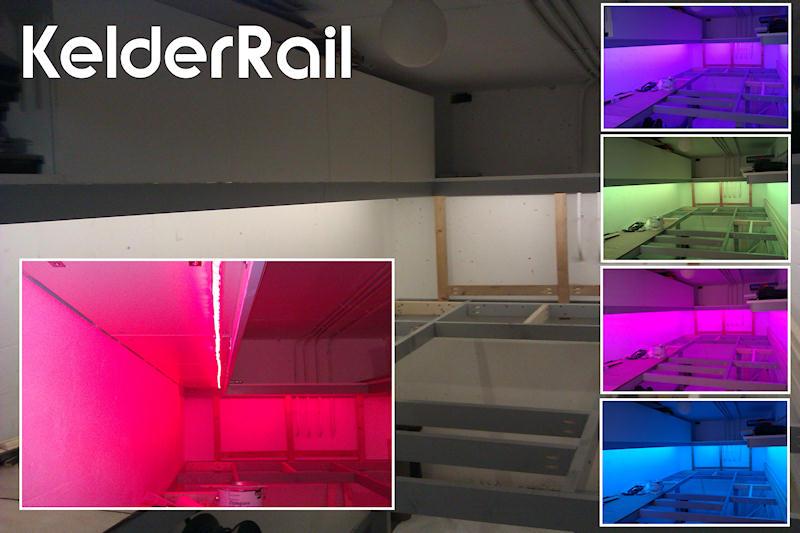

De baanverlichting hangt nu ook.



Ik ben best wel tevreden over het resultaat tot nu toe. Ik heb de led strip wel op maat laten maken. Natuurlijk had ik dat waarschijnlijk ook wel zelf kunnen doen. Maar met mijn beperkte gezichtsvermogen en de wens om het in één keer goed voor elkaar te krijgen heb ik er toch maar wat extra geld tegenaan gegooid.
Ik heb de zelfklevende RGB-W led strip op een 45graden latje onder de bovenkastjes/boekenplanken geplakt. Een paar centimeter van de koof rand om zo wat schaduw in het midden van de ruimte te vermijden. De RGB-W led strip geeft de kleuren redelijk goed weer. Ik was alleen verbaast dat het bij deze RF 4-zone controllers óf wit óf RGB kleur was. Stiekem gehoopt op én / én. Nou ja... voor nu is het ok en ik kan er later altijd nog een controller met  een warm-wit led strip voor hangen. Het kost wat ... maar dan heb ie ook wat!

[Rick1994]

Hoi Robbert,

Jeetje wat een verandering Ziet er echt super uit maar even een vraagje: meestal zie je als dit systeem wordt toegepast dat het ook communiceert met de centrale. Die zorgt er dan voor dat als het donker wordt de straatverlichting aan gaat. Heb jij dat ook?

[Kelderrail]

@Rick1994. Dank voor het compliment Rick. Maar nee, zoiets heb ik niet en ook niet echt in de planning. Maar ik ga er vanuit dat kan later ook altijd nog kan. Dit was bij elkaar zo'n 125 euro. Dus zo'n volledig geautomatiseerd systeem zit er nu even niet in. Wel een mooi idee, dus wie weet.
Eerst wat geld sparen om de rest van de Rail te kunnen kopen. Daarna de wissel bedieningen, en dan misschien een straat/huis verlichtingsplan opstellen.

[Kelderrail]

Even een voortgangsrapportje van de bouw van KelderRail.

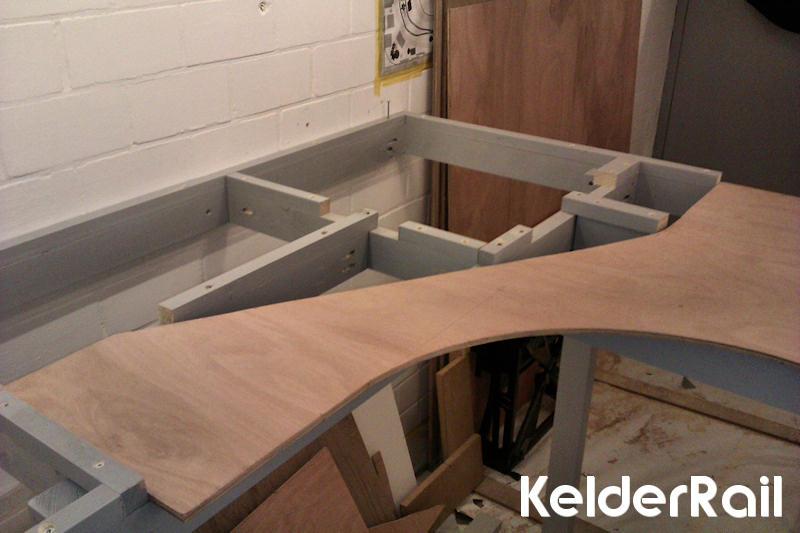

De eerste platen voor de modelspoorbaan gezaagd en op zijn plek gelegd. Ook de op dik latjes gemonteerd ter voorbereiding op de grote platen die een niveau hoger komen te liggen.


Op het extra stukje van 50x150 komt een rangeer terrein. De plaat met de halve ronding er uitgezaagd is het "water niveau" van de modelspoorbaan.
De halve ronding is een deel van het mangat. In de grote plaat tegen de achterwand komt ook zo'n half ronde opening.


De op dik latjes vormen de basis van de plaat waar de modelspoorbaan op komt te liggen in deze hoek komt de "haven". De ruimtes tussen de op dik latjes zijn uitsparing voor de elektrische bekabeling voor de wissels en verlichting. Dat scheelde het boren van gaten in het tafel frame. En de extra hoogte had ik toch nodig.

Nu de twee grote platen nog op maat zagen en daarna eindelijk rails.    Ter voorbereiding al wat Rocoline rails in huis gehaald en een paar Caboose Industries hand bediende wissel bedieningen besteld voor het rangeer terrein. Daar komen later wel servo's onder te hangen maar dit is eerst duur genoeg.

Ik hoop dat ik de hardboard platen voor de achterwand en de afwerkrand in het mangat voldoende kan buigen. De straal (radius) van de bogen is 30-36 cm. Iemand ervaring met het buigen van hardboard platen (zonder ze te breken)?

[jappie]

ja hoor even goed nat spuiten dan moeten ze willen buigen als het dan weer opdroogt moeten ze mooi staanblijven

mvg jappie

[Patrick1975]

Als je echt hardboard gebruikt, hoef je het niet eens nat te maken. Dat buigt van zich zelf al heel goed.
Alleen had ik daar geen hardboard voor gebruikt. Je maakt alles zo degelijk met merantietriplex.
Ik had het mangat afgewerkt met iets van buigtriplex. Dat is dan wel blank van kleur, maar kan je goed in elke kleur beitsen.
Google maar eens.
Succes met verdere bouw, het ziet er goed uit

Groet,

Patrick

[santerdam]

Robert,

Hardboard kun je makkelijk buigen. Ik zou het zeker nooit nat maken, dan zwelt het op en verliest het de stevigheid (hardboard lijkt wat dit betreft veel op karton)

Net als Patrick1975 zou ik gaan voor dun triplex. Dat kun je prima buigen. Eventueel een betere kwaliteit kiezen, richting vliegtuig-triplex. KIjk maar eens hoe modelvliegers dat kunnen buigen !

Sander

[Kelderrail]

@Santerdam, @Patrick1975 en @jappie. Bedankt voor de reacties. Ik zal dan maar eens kijken of ze bij de bouwmarkt wat anders hebben dan hardboard. Ik had in eerste instantie gekozen voor hardboard vanwege het gladde oppervlak. Maar aangezien het toch allemaal geschilderd word maakt het eigenlijk niet zo heel veel uit, denk ik.

[Patrick1975]

Robbert,

Je kan beter naar een Pontmeyer/Jongeneel whatever houthandel kan gaan.
Denk niet dat een normale bouwmarkt dit verkoopt.

Succes er mee.

Groet,

Patrick
