"Litter Bin" voor Brits spoor en Britse modelspoorprojecten

[Suchet]

Misschien kunnen de deskundigen een lijstje opstellen wat je bijv. voor een stuk track nodig hebt en voor een wissel, een soort boodschappenlijstje compleet met bestelnummers. En dan liefst nog voor zowel BH als FB.

Of een excursie naar één van die shows en ons goed laten voorlichten door de leveranciers zelf. Scheelt ook weer portokosten  .

Rob

[St00mboy]

Ik zal vanavond proberen om jullie te helpen met de lijst van SMP. Lengtes rails zijn trouwens niet het meest handige spul om te laten opsturen, maar ik heb het wel een paar keer gedaan.

Marcway heb ik nog nooit op een show gezien, maar je kunt wel van tevoren bellen met Wizard dat hij de bestelling meeneemt. Dan kun je ook cash betalen.
Als je in bent voor een tripje Doncaster of Londen v.v. in februari/maart laat het dan ook even weten, misschien - waarschijnlijk - heb ik ook wel zin en genoeg shellzegels. Het is gewoon even een leuk weekendje weg.
Voor de reiskosten moet je denken aan €75,00 voor de trip naar Londen v.v. via Dover, en €150-175,00 naar Doncaster  incl. hut, maaltijden en 2 overnachtingen op de boot naar Hull als dat met een P&O stedentrip kan en als we de hut en de auto vol hebben. Als je naar Londen wilt, dan kun je er voor €30,00 - 40,00 beter nog een overnachting bijnemen, dan heb je een rustiger en leuker weekend.
De prijzen zijn excl. drankjes.

Leen.

[draisinenl]

Die shows zie er goed uit..

Voor de Doncaster show vlieg je nu voor 56 Euro heen en weer naar Liverpool en huur je voor 75 euro een medium auto met onbeperkte kilometers.... Is de eerste vlucht op zaterdag de 11e heen en de laatste terug op zondag de 12e..Als je dat dus met 2 personen doet ben je voor 100 Euro PP heen en weer komt alleen noh een hotel en eten bij.... Kun je naar de show en nog even bij "hofleverancier" Hattons langs..

Het is maar een idee..

Michael

[T.Spat]

Naar de beurs in Londen lijkt me wel wat,
maar dan zou  ik eigenlijk er in stijl heen willen,
per trein met de Eurostar....

@Stoomboy: alvast bedankt dat maakt het
bestellen een stuk makkelijker, en gezamelijk
een bestelling doen scheelt idd een stuk
in de portokosten...

Mvg,

Tis

[St00mboy]

er in stijl heen willen, per trein met de Eurostar....

En met een bolhoed op....

Leen.

[class 37]

zie ik nu dat we met een tourbus richting engeland gaan

[Suchet]

Vandaag binnen gekomen: 2 tweedehands boeken voor een spotprijsje, verzendkosten waren hoger dan de prijs van de boeken  .

Allereerst een erg leuk boekje over de North East Branchlines, veel foto's en achtergrond informatie


En ook de memoires van een trainspotter in de jaren 50 en 60. Leuk voor het diorama.


Helaas zijn de foto's wat onscherp

Rob

[Bello]

Ik heb mijn baan wat aangepast zodat er ook wat spul uit Engeland kan rijden.

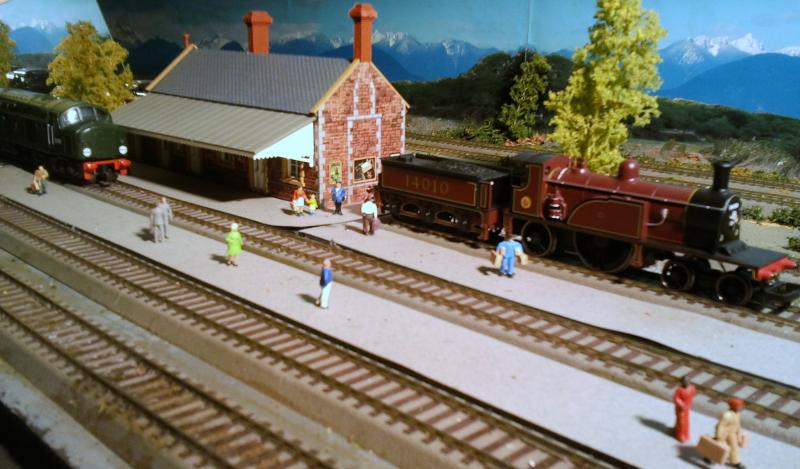

Eerst het station



De stomer is van Hornby, de class 40 diesel van Jouef.

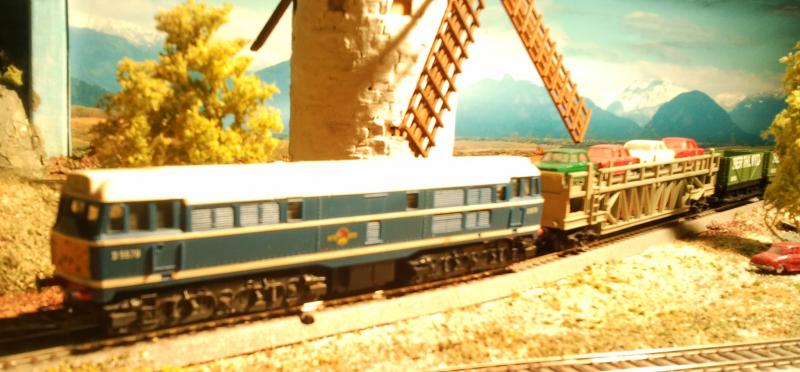

Ergens op de vrije baan, een warship



en nog een triang goederentrein.

[St00mboy]

Die stoomlok is de Caledonian Single. Mooie baan hoor.

Rob, dat boek van Ken Hoole is een juweel. Hij is de expert op NE gebied.

Leen.

[Suchet]

@Leen,

ik vond een verwijzing naar dat boek op het LNER info forum. Na wat zoeken op internet vond ik een wat ouder exemplaar voor 2,99 pond. Meteen maar besteld dus . Van het weekend maar eens verder zoeken naar andere boeken van hem.

Rob

[St00mboy]

Hmm, dat boek wil ik ook wel, en zeker voor die prijs.

Leen.

[St00mboy]

Nu even over SMP.

Ik weet niet precies wat jullie wel en niet weten over SMP en bullhead track, dus akker ik maar even door de prijslijst heen:

J             Scaleway 00 Nickel Silver Track Box of 10 yards………………..………………..£36.00
K            Scaleway 00 Phosphor Bronze Track Box of 10 yards……………………………..£36.00

Dit zijn dozen met elk 10 stukken track/spoor van 90cm erin. Type K is met phosphorbronze rail zoals je hierboven op de foto hebt gezien. Type J is hetzelfde maar dan met nikkelzilver rail.

TRACK SLEEPER BASE        Packs of Plastic Sleeper Base as used in Scaleway Track
00SB1 1 yard Pack…£1.75         00SB5  5 yard Pack…..£8.25
Dit zijn stukken van 90cm plastic bielzen, waarin je BH rail kunt schuiven, die je apart moet kopen.

Fill in sleepers rejected in threading process in 1 yard packs : 00RJS….99p
Dit zijn afgekeurde stukken biels, zoals hierboven, bedoeld om hier en daar een bielsje neer te kunnen leggen, bijv. tussen 2 stukken spoor in.

00 POINT KITS  Plastic
00CPR      R.H.Catch  Point Kit   Plastic Based  Nickel Silver…………………………………..£4.95
00CPL      L.H. Catch Point Kit  Plastic Based  Nickel Silver…………………………………...£4.95
00CPRP   R.H. Catch Point Kit  Plastic Based  Phosphor Bronze……………………………….£4.95
00CPLP   L.H. Catch Point Kit  Plastic Based  Phosphor  Bronze……………………………….£4.95
0036R      R.H. 36” Radius Point Kit   Plastic Based  Nickel Silver……………………………...£6.95
0036L      L.H. 36” Radius Point Kit   Plastic Based  Nickel Silver……………………………...£6.95
0036RP    R.H. 36” Radius Point Kit   Plastic Based Phosphor Bronze……………..…………...£6.95
0036LP    L.H. 36” Radius Point Kit   Plastic Based  Phosphor Bronze……………….………...£6.95
Dit zijn plastic zakjes met een bouwkit om zelf een wissel van te bouwen. Er zit een plastic ondergrond met bielzen bij, waarin je volgens de bijgesloten gebruiksaanwijzing stukken BH rail schuift. De tongen en het puntstuk moet je zelf op maat vijlen. De tiebar zit er ook in. Op een van de foto's hierboven staat zo'n wissel met phosphorbronzen rail die ik in elkaar geknutseld heb (echt een piece of cake). De catchpoints zijn wissels die strategisch op het prototype geplaatst werden om ongelukken te voorkomen door de trein/wagon die erop kwam te laten ontsporen.

Hieronder staan ook kits om zelf wissels mee te bouwen, maar dan met een andere methode, nl. je soldeert met behulp van een template de rail op bielzen van koperen printplaat, de z.g. copperclad sleepers, zoals ik dat ook gedaan heb (zie foto's hierboven en er is ook nog een apart draadje van: "zelf wissels bouwen"). Erbij staat vermeld welke radius het afgaande spoor heeft (1" = 2,54cm). De "Y"- en de "curved" (gebogen) wissels hebben verschillende radii voor naar links/doorgaand en naar rechts/afslaand. Bij de 3-weg wissel staat geen radius vermeld, maar ik heb hier een EM template en daarop staat 42"/60". Er is een spoor rechtdoor, een afslaand naar een kant L of R van 60" en een nog meer afslaand naar dezelfde kant van 42".
De double slip is een Engelse wissel (Peco maakt die ook), die van 54" is evenals de 3-wegwissel ruim 30cm lang. Die van 36" ken ik niet.
De Double Junction ken ik ook niet, maar dat is een splitsing van één dubbelspoor naar 2 dubbele sporen.
De scissors cross over is een kruiswissel, nl. een dubbelspoor waarvan de beide sporen d.m.v. 4 wissels en een kruising in het midden met elkaar verbonden zijn, zodat de treinen van alle kanten af naar het andere spoor kunnen rijden.

00 POINT KITS  copper clad
0024         24” Radius Point Kit (Copper Clad) LH/RH  Nickel Silver………………..…………£5.99
0024P      24” Radius Point Kit (Copper Clad) LH/RH  Phosohor Bronze…………....…………£5.99
0036         36” Radius Point Kit (Copper Clad) LH/RH  Nickel Silver………………..…………£5.99
0036P       36” Radius Point Kit (Copper Clad) LH/RH  Phosphor Bronzer…………..…………£5.99
0048         48” Radius Point Kit (Copper Clad) LH/RH  Nickel Silver………………..…………£6.50
0048P       48” Radius Point Kit (Copper Clad) LH/RH  Phosphor Bronze….………..…………£6.50
0054         54” Radius Point Kit (Copper Clad) LH/RH  Nickel Silver………………..…………£6.50
0054P       54” Radius Point Kit (Copper Clad) LH/RH  Phosphor Bronze……   ……..……..…£6.50
0060         60” Radius Point Kit (Copper Clad) LH/RH  Nickel Silver…………………….……£6.99
0060P       60” Radius Point Kit (Copper Clad) LH/RH  Phosphor Bronze….………..…………£6.99
00Y          36” & 54” Radius Y point Kit Nickel Silver………………………………………….£5.99
00YP       36” & 54” Radius Y  point Kit Phosphor Bronze……………………………………..£5.99
003628     36/28” Radius Curved Point Kit (Copper Clad) LH/RH  Nickel Silver………………£6.99
003628P   36/28” Radius Curved Point Kit (Copper Clad) LH/RH Phosphor Bronze   ...………£6.99
004836     48/36” Radius Curved Point Kit (Copper Clad) LH/RH  Nickel Silver………………£6.99
004836P   48/36” Radius Curved Point Kit (Copper Clad) LH/RH Phosphor Bronze   ...………£6.99
003W        Three Way Point Kit (Copper Clad) LH/RH Nickel Silver   ...………………………£8.99
003WP      Three Way Point Kit (Copper Clad) LH/RH Phosphor Bronze   ...….………………£8.99
00DS36     36”Radius  Double/Single Slip/Diamond Crossing   Nickel Silver…………………..£8.99
00DS36P    36”Radius  Double/Single Slip/Diamond Crossing   Phosphor Bronze……………..£8.99
00DS54     54” Radius Double Slip Point Kit   Nickel Silver…………………………………….£8.99
00DS54P   54” Radius Double Slip Point Kit   Phosphor Bronze………………….…………….£8.99
00DJ           Double Junction Kit  Nickel Silver…………………………………………...…….£14.99
00DJP         Double Junction Kit Phosphor Bronze……………………………………………...£14.99
00SC36       Scissors Crossover Kit 36” Radius Nickel Silver………………………………..…£14.50
00SC36P    Scissors Crossover Kit 36” Radius Phosphor Bronze………………………..…..…£14.50

Je kunt ook de papieren templates kopen zonder de kit:
POINT PLANS
Point plans as supplied in all of the above  OO & EM point kits are available separately at a cost of
£1,70 for L & R,Y etc, Curved Points and three way points £1.95 , Scissors £2.50,others on request.

LAYOUT PLANNERS
LP00          Outlines of range of point kits in 00……………………………………………………£3.99
Dit zegt me niets, maar het lijkt me een verzameling eenvoudige templates met de geometrie van de wissels, ongeveer zoals Peco ze ook heeft.

TRACK GAUGES
RG10         Turned Brass Roller Gauge 00 code 75……………………..………………...………..£4.50
Dit is een mal om je te helpen om de rails op 16,5mm van elkaar te houden, bijv. terwijl je ze vastsoldeert.

BACK TO BACK GAUGES
BBOO         00 Gauge B to B Gauge in Brass…………………………………..………………….£6.99
Dit is een mal om de wielen van je treinen op 14,5mm afstand van elkaar te houden.

RAILS
NSR75        Code 75 Nickel Silver Bullhead Rail (12 yards)…………………..……...……… ….£10.00
PBR75         Code 75 Phosphor Bronze Bullhear Rail Rail (12 Yards)………………………    …£10.00
NSR75FB    Code 75FB Nickel Silver Rail  (12 Yards )…………………………………………..£15.00
Dit zijn lengtes BH resp. Flatbottom rail van 90cm elk, dus geen track, maar alleen de metalen strippen zonder de bielzen.

PCB SLEEPER STRIP
CCS4            00/EM 4mm wide PCB Sleeper Strip  18 x 12” Lengths…………………………….£5.99
Dit zijn 18 stukken strip van printplaat van elk 30cm lang en bijna 4mm breed, die je kan gebruiken om je bielzen van te maken, waarop je dan de hierboven staande rail kan solderen.

PCB PRE-CUT SLEEPERS
00SL               100 x 00  3.5mm x 32mm sleepers………………………………………………£4.99
00SLX          1000 x 00  3.5mm x 32mm sleepers…………………………………………..…£45.00
Dit zijn dezelfde strippen printplaat, maar dan alvast voor je op maat gemaakt van 32mm elk, dat is 8' op het prototype.

CORK SHEET       Sheets 3’x 2’  zijn vellen kurk van 60 x 90cm. De dikte staat erbij.

PLS         Point Lever with built in omega spring OO/EM………  ………………………..…....£3.99
is een schakelaar waarmee je de wissel schakelt. Hij zal wel op het prototype lijken.

ACCESSORIES  & MATERIALS

TB00     00 Gauge Glass Fibre Tie Bar with contact………………………………………,,,,,…£1.80
is de tiebar, dus de biels waarop de wisseltongen vastzitten.

SFP       Rail  Joiners for code 75 Rail  Pkt. 24……………………………………………….….£3.75
SFPI      Insulated Joiners for code 75 Rail  Pkt.12………...…………currently N/A…..….……£3.75
Dit zijn railverbinders voor BH code 75. Ik ken deze niet, wel die van Exactoscale en, ik meen, Brassmasters.

WCX      *Wiring Kit for Diamond Crossings………………………………………....………...£4.75
Hiermee kun je blijkbaar een kruising bedraden. Ik ken het niet.

BCC        Book “PCB TRACK” on Copper Clad Contruction  with original SMP principals…. £5.25
Dit is het boek van Iain Rice over het zelf maken van modelspoor op bielzen van printplaat.

De overige zaken heb je niet nodig voor je rails en de omschrijving lijkt voor zichzelf te spreken.

Om een wissel te bouwen heb je ca. 2 strips copperclad sleeper nodig, 1 of 2 lengtes rail, een glass fibre tiebar, deze kun je ook gewoon van copperclad sleeper maken, een template en 2 of 3 track gauges. Ik gebruik naast de roller gauge (een rond stukje metaal met op 16,5mm afstand gleuven waarin de rail past) ook steeds een 3-point track gauge van Slaters (gekocht bij Wizard). Die zorgt ervoor dat de afstand tussen de 2 rails in een bocht ietsje wijder wordt dan 16,5mm. Je hebt verder als gereedschap een goede soldeerbout nodig, een tang en een paar goede vijlen, een Roco zaagje (om het koper in het midden van de biels weg te zagen) en een stripje metaal van 1mm dik als mal voor de checkrails (zit bijgesloten in de kit).
Als je eenmaal een kit uit zo'n zakje gebouwd hebt, dan weet je precies hoeveel meteriaal je nodig hebt voor elke wissel die je wilt bouwen.

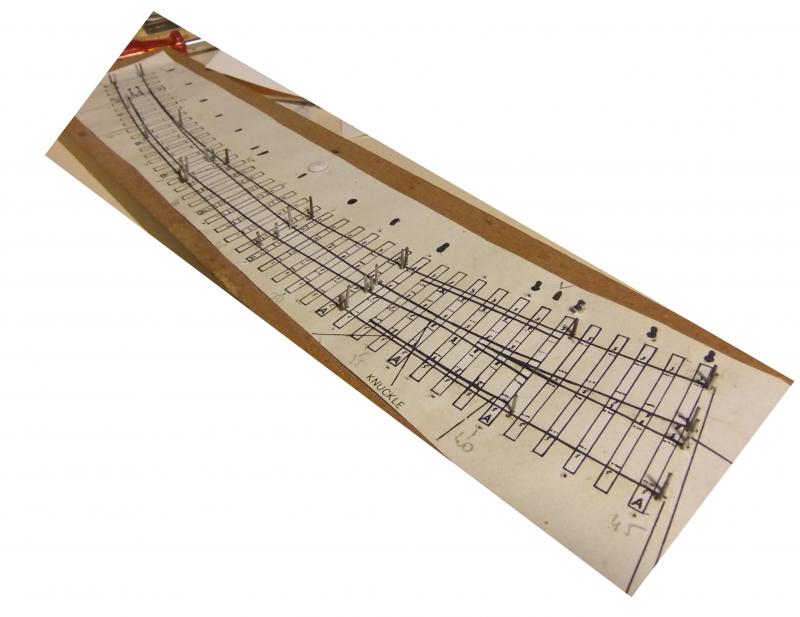

Hier een foto van een op een MDF plankje vastgemaakte template:


Er zitten kleine spijkertjes op, waartussen precies de rail past. In het kort gaat het zo: eerst leg je 5, 6 bielzen op strategische plekken neer. Je maakt ze met punaises vast. Daarna neem je een stuk rail, drukt het op de bielzen tussen de spijkertjes en precies boven de rail op de template, en dan soldeer je het op de bielzen vast. Vervolgens met behulp van de track gauges het puntstuk en de andere stukken rail, de overige bielzen en tot slot de tongen, de tiebar en de checkrails. Daarna zaag je een gleufje in het koper op de bielzen, zodat je geen kortsluiting meer meet. De templates pas ik desnoods aan of ik maak ze zelf.

Het boek van Iain Rice heb ik ook, en soms staan daar bruikbare tips in, niet in de laatste plaats over het bedraden. Verder heb ik voor de rest van mijn leven (hopelijk nog een jaar of 200, anders krijg ik het in het huidige tempo niet af) onderdelen en templates bij C&L gekocht. C&L staat nu ook steeds minder vaak op beurzen, maar Wizard Models staat nog steeds bijna op elke beurs waar ik kom.

Hopelijk hebben jullie hier iets aan.

Leen.

[Thijs1271]

Dank je voor het uitzoeken! Ik ben aan het tekenen geslagen, ontwerp maken...gut wat leuk.
En het valt nog niet mee. Want veel mogelijkheden, en beperkingen door lengte en breedte.

Die wissels zijn toch ook te koop? toch?

[T.Spat]

Oef, dat is weer een bult informatie

Als ik het zo voor mezelf bekijk zijn de SMP-rails het
aantrekkelijks, zal wel even een goede vijl moeten
aanschaffen voor het wissels bouwen (dan zijn Tillig-wissels
weer makkelijker-maar zééŕ Duits )

Mvg,

Tis

[St00mboy]

Nou nou, dat was even stil. Blij dat jullie er weer zijn hoor.

Die wissels zijn toch ook te koop? toch?

Van SMP alleen in kits. Marcway maakt(e) zelf wel RTR wissels.
Na Googlen op Marcway zie je een pagina met:
36" Radius Points L or R hand    £16.50
48" Radius Points L or R hand    £16.50
54" Radius Points L or R hand    £16.50
60" Radius Points L or R hand    £17.50
72" Radius Points L or R hand    £17.50
NEW 48" Rad. Double Junc. Formation with curvature through Diamond L or R hand. Batch built    £185
Diamond crossing 48" radius match    £30
Double slip point 48" radius match    £66
Single slip point 48" radius match    £49.90
36" or 72" radious wye points    £16.50
36" or 54" radius 3 way point(offset)    £55
Tandem 3 way point L or R hand    £55
54"/36" radius curved points L or R hand    £26
72"/48" radius curved points L or R hand    £26
Facing or trailing crossover L or R    £55
SMP Scaleway track to match (boxes of 10 yards)    £28.50

Ik weet niet hoe actueel die pagina is gezien de prijs voor SMP Scaleway track to match helemaal onderaan.
O, en ik heb ooit 2 wissels besteld bij Marcway, en netjes gekregen. Maar die ik zelf maak voor €5,00 of zo zijn minstens net zo mooi.
Dat kan jij ook.

Leen.
