Auteur Topic: s88 naar LocoNet Adapter  (gelezen 25975 keer)

Karst Drenth

  • Offline Offline
  • Berichten: 10474
  • NS blauw, groen, rood, bruin, grijs en standgroen
    • Plan U op Sleutelspoor
s88 naar LocoNet Adapter
« Gepost op: 13 March 2008, 23:03:28 »
Hoi,

Goed nieuws voor mensen die bang zijn hun hele s88 installatie te moeten weggooien als er een IB II aangeschaft gaat worden.  :o :o

Of die gewoon hun s88 installatie betrouwbaarder willen maken  8)

Samen met Wim Ros heb ik de afgelopen week een s88LocoNet adapter ontworpen, gebouwd en geprogrammeerd  :P

Enige features:

De adapter:

  • is opsteekbaar op elke bestaande s88 module ( ongeacht merk ) als deze voorzien is ( of kan worden ) van de standaard s88 connector.
  • kan 16, volledige (16 contacten) s88 modules scannen, dus 256 contacten
  • heeft een eenvoudig configureerbaar start adres
  • kan icm de s88SD16 van Wim Ros als vervanger van twee ( 2 ! ) Uhlenbrock 63 340 modules dienen
  • gaat voorzien worden van 2 LocoNet connectoren

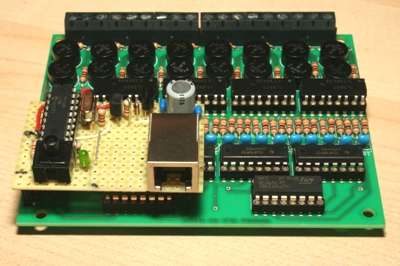

En 1 plaatje zegt meer dan 1000 woorden...



Klik op het plaatje voor een uitgebreide fotosessie en een s88SD16 bouwbeschrijving

Wellicht is het slim even een berichtje naar Wim te doen als je geinteresseerd bent in dit kleinnood ;)
Ik denk namelijk dat we er weer een leuke Beneluxspoor actie bij hebben  :P

Grtzz,

Karst
« Laatst bewerkt op: 14 March 2008, 00:34:38 door Karst Drenth »

henk

  • Offline Offline
  • Berichten: 22472
Re: s88 naar LocoNet Adapter
« Reactie #1 Gepost op: 13 March 2008, 23:08:01 »
Chapeau heren, chapeau.
Het is heel Nederlands om iets heel Nederlands te vinden.

Wim Ros

  • BHV
  • Offline Offline
  • Berichten: 7820
  • Alleen de waarheid ligt in het midden.
    • Perrongeluk
Re: s88 naar LocoNet Adapter
« Reactie #2 Gepost op: 13 March 2008, 23:35:55 »
Hoi,

De uiteindelijke versie bestaat alleen nog op papier, en zal binnenkort in productie gaan, de S88LocoNet zal alleen ingebouwde versie beschikbaar komen, zodat hij getest en geprogrammeerd het pand verlaat.
Een voorlopige geschatte prijs 24,95 ex. verzendkosten.



Mvg
Wim.



Intellibox via LocoNet-Interface met s88 via een s88 naar LocoNet adapter.Of L.NET-S88SD16-N Marklin 6021 via een 63820, LocoNet-Interface en een s88 naar LocoNet adapter. Lenz Digital Plus via  LI101F of s88XPressNetLi s88SD16-n. http://rosoft.boards.net

Hub

  • Offline Offline
  • Berichten: 255
Re: s88 naar LocoNet Adapter
« Reactie #3 Gepost op: 13 March 2008, 23:57:30 »
de S88LocoNet zal alleen ingebouwde versie beschikbaar komen, zodat hij getest en geprogrammeerd het pand verlaat.
Dat is dus een product op de markt brengen. Voldoet dit product ook een de regels van loodvrij solderen die sinds 1 juli 2006 gelden ?.

Met vriendelijke groet,
Hub

santerdam

  • Offline Offline
  • Berichten: 3865
Re: s88 naar LocoNet Adapter
« Reactie #4 Gepost op: 14 March 2008, 00:20:07 »
Bij het relaas van de testopstelling staat "Dat het gebruik van de s88LocoNet niet tot alleen 1 s88SD16 module beperkt hoeft te blijven moge duidelijk zijn, maar daarover later meer..."

Mag je dat lezen als : De S88LocoNet adapter is universeel ?
Als dat zo is, is het dan handig dat het printje is uitgevoerd als een opsteekkaartje.

Bernhard Keizer

  • Offline Offline
  • Berichten: 260
Re: s88 naar LocoNet Adapter
« Reactie #5 Gepost op: 14 March 2008, 00:24:31 »
Hallo,

Geweldig, dus niks weggooien.
Kan nu de nieuwe baan beginnen met de S88 op de IB en later, als blijkt dat de IB II geen s88-bus heeft, overgaan op de adapter.
Dus per print met 16 bezet/terugmelders een adapter ?
Opnieuw beginnen is duurder.

groeten,

Bernhard

Karst Drenth

  • Offline Offline
  • Berichten: 10474
  • NS blauw, groen, rood, bruin, grijs en standgroen
    • Plan U op Sleutelspoor
Re: s88 naar LocoNet Adapter
« Reactie #6 Gepost op: 14 March 2008, 00:26:35 »
De adapter is universeel in zoverre dat hij voor alle voorkomende s88 modules gebruikt kan worden.

Zoals je op de tekening van Wim kunt zien heeft de echte uitvoering ook bevestigings gaten, zodat hij ook los kan worden gebruikt.

o.a. @Bernhard

Zo kun je b.v. een 'string' van maximaal 32 16 modules gewoon aan 1 eind voorzien van een adapter.

Grtzz,

Karst

[Edit] Foutje, 32 moest 16 zijn [/Edit]
« Laatst bewerkt op: 14 March 2008, 00:32:10 door Karst Drenth »

Wim Ros

  • BHV
  • Offline Offline
  • Berichten: 7820
  • Alleen de waarheid ligt in het midden.
    • Perrongeluk
Re: s88 naar LocoNet Adapter
« Reactie #7 Gepost op: 14 March 2008, 00:39:14 »
Hallo,

Geweldig, dus niks weggooien.
Kan nu de nieuwe baan beginnen met de S88 op de IB en later, als blijkt dat de IB II geen s88-bus heeft, overgaan op de adapter.
Bernhard

Bernhard, niets hoeft je er van te weerhouden, om nu al over te gaan  op de LocoNet aansluiting. Dat is het mooie ervan.

Mvg
Wim.
« Laatst bewerkt op: 14 March 2008, 00:40:50 door Wim Ros »
Intellibox via LocoNet-Interface met s88 via een s88 naar LocoNet adapter.Of L.NET-S88SD16-N Marklin 6021 via een 63820, LocoNet-Interface en een s88 naar LocoNet adapter. Lenz Digital Plus via  LI101F of s88XPressNetLi s88SD16-n. http://rosoft.boards.net

santerdam

  • Offline Offline
  • Berichten: 3865
Re: s88 naar LocoNet Adapter
« Reactie #8 Gepost op: 14 March 2008, 00:46:44 »
Enigszins Off-Topic :

Wat zou het motief kunnen zijn voor Uhlenbrock om (op dit moment) het plan te hebben S88 niet meer op te nemen in het ontwerp van de IB II.

Wim Ros

  • BHV
  • Offline Offline
  • Berichten: 7820
  • Alleen de waarheid ligt in het midden.
    • Perrongeluk
Re: s88 naar LocoNet Adapter
« Reactie #9 Gepost op: 14 March 2008, 00:49:14 »
Geen idee, vraag het ze zelf eens.

Mvg
Wim.
Intellibox via LocoNet-Interface met s88 via een s88 naar LocoNet adapter.Of L.NET-S88SD16-N Marklin 6021 via een 63820, LocoNet-Interface en een s88 naar LocoNet adapter. Lenz Digital Plus via  LI101F of s88XPressNetLi s88SD16-n. http://rosoft.boards.net

Sander

  • Offline Offline
  • Berichten: 4670
Re: s88 naar LocoNet Adapter
« Reactie #10 Gepost op: 14 March 2008, 08:01:50 »
Is het ook mogelijk om de BMD16SD op deze manier te upgraden?

mvg,
 Sander
mvg,
 Sander

Wim Ros

  • BHV
  • Offline Offline
  • Berichten: 7820
  • Alleen de waarheid ligt in het midden.
    • Perrongeluk
Re: s88 naar LocoNet Adapter
« Reactie #11 Gepost op: 14 March 2008, 08:25:41 »
Sander, wat denk je zelf??

Mvg
Wim.
Intellibox via LocoNet-Interface met s88 via een s88 naar LocoNet adapter.Of L.NET-S88SD16-N Marklin 6021 via een 63820, LocoNet-Interface en een s88 naar LocoNet adapter. Lenz Digital Plus via  LI101F of s88XPressNetLi s88SD16-n. http://rosoft.boards.net

Sander

  • Offline Offline
  • Berichten: 4670
Re: s88 naar LocoNet Adapter
« Reactie #12 Gepost op: 14 March 2008, 08:28:05 »
Wim,

Als ik het had geweten had ik hier dan deze vraag gestelt?

mvg,
 Sander
mvg,
 Sander

Huib

  • Offline Offline
  • Berichten: 1495
    • Avontuur in Miniatuur
Re: s88 naar LocoNet Adapter
« Reactie #13 Gepost op: 14 March 2008, 08:35:32 »
Is het ook mogelijk om de BMD16SD op deze manier te upgraden?

mvg,
 Sander

Als er een standaard S88-connector op zit, is dat geen enkel probleem. Zodra Wim een printje af heeft, wil ik er graag eentje van hem proberen. Ik vind het een goed initiatief.

Grtn,


Huib Maaskant
Buitenlust in 1:43,5 | BMD16N, BMD16N-SD | website: www.avontuurinminiatuur.com | vlog: www.prutsvlog.nl |
updates: https://www.instagram.com/huibmaaskant/

Sander

  • Offline Offline
  • Berichten: 4670
Re: s88 naar LocoNet Adapter
« Reactie #14 Gepost op: 14 March 2008, 08:44:47 »
Huib,
bedankt voor je info, we wachten af wat er uitkomt.
Ben zelf ook geinteresseerd omdat de loconetbus minder storingsgevoelig is (storingsvrij??)

mvg,
 Sander
mvg,
 Sander
