Topic: Bruggen-IG: de spoorbrug in Geldrop in N (gelezen 13949 keer)
ATB
Offline
Berichten: 1588
Modelrailroading is fun
Re: Bruggen-IG: de spoorbrug in Geldrop in N
«
Reactie #30 Gepost op:
26 January 2021, 11:32:47 »
Meesterbouwer. En dat in N. Topprestatie
Ted
Gelogd
Ted is op 25 augustus 2023 overleden
jowi
Offline
Berichten: 2375
Re: Bruggen-IG: de spoorbrug in Geldrop in N
«
Reactie #31 Gepost op:
26 January 2021, 11:37:38 »
Waanzinnig mooi
Gelogd
janw
Offline
Berichten: 2210
Bruggen-IG:
Re: Bruggen-IG: de spoorbrug in Geldrop in N
«
Reactie #32 Gepost op:
26 January 2021, 11:40:37 »
Superieur! En als twee druppels water met de echte
Gelogd
Hans van de Burgt
Onshape Gebruikersgroep
Offline
Berichten: 6484
Re: Bruggen-IG: de spoorbrug in Geldrop in N
«
Reactie #33 Gepost op:
26 January 2021, 15:30:45 »
Inderdaad, dat kan ik als Geldroppenaar bevestigen. Leuk ook dat je de oude eikenhouten deuren gebruikt ipv die lelijke stalen dingen van nu.
Mocht men een spoorplan zoeken. We schreven voor de BNLS Encyclopedie ooit een voorbeeld plan Strabrecht, een fictieve combinatie van Geldrop en Heeze. Maar met het nieuwe stationsgebouw van Ronald kun je natuurlijk ook het stationsgebouw van Geldrop gebruiken.
Zie:
Strabrecht in H0
Gr, Hans
Gelogd
-
https://spoormodelleren3d.nl/
-
https://britsemodulebaan.wordpress.com/
-
https://forum.beneluxspoor.net/index.php?topic=98641.0
3Dbuildr
Offline
Berichten: 702
Fred
Re: Bruggen-IG: de spoorbrug in Geldrop in N
«
Reactie #34 Gepost op:
30 May 2021, 13:47:24 »
Thx allemaal!
Het heeft een tijdje geduurd maar eindelijk heb ik de stempels in 3D print en kan ik mijn brug afmaken! Omdat er aan de onderzijde van de stempels pinnetjes zitten (om ze te positioneren op de bruggehoofden) heb ik in een 4tal afval-MDF-plaatjes gaatjes geboord om de stempels beter te kunnen handelen.
20210524_161551_800x800
by
, on Flickr
De stempels heb ik met secondenlijm op de brug gelijmd en daarna heb ik de burg met zwarte olieverf geweathered. Dat zorgt voor wat meer contrast tussen de verschillende lagen karton.
20210525_194201_800x800
by
, on Flickr
En hier is dan een plaatje van zoals hij uiteindelijk geworden is, al zeg ik het zelf: ik ben erg tevreden met het eindresultaat!
20210530_133032_640
by
, on Flickr
Nu nog een mooi plaatsje voor deze brug vinden...
Fred
«
Laatst bewerkt op: 30 May 2021, 14:52:44 door 3dbuildr
»
Gelogd
Alles komt goed!
Volg 3Dbuildr ook op Facebook, Instagram en Youtube
ruudns
Offline
Berichten: 6315
***
Re: Bruggen-IG: de spoorbrug in Geldrop in N
«
Reactie #35 Gepost op:
30 May 2021, 14:49:22 »
knap stukje bouwwerk
Gelogd
Ho, NS periode III tot V. Artitec, Roco, Hamo, FM, Piko, Rivarossi en Liliput.
Verwerken van NS H0 modellen in de NSinmodel treinenlijst (
https://forum.beneluxspoor.net/index.php?topic=67158.0
).
janw
Offline
Berichten: 2210
Bruggen-IG:
Re: Bruggen-IG: de spoorbrug in Geldrop in N
«
Reactie #36 Gepost op:
30 May 2021, 15:00:13 »
Echt heel erg mooi. Zowel in de grote lijn als in de details. De details van de brugconstructie
. En dat in N. Een echt portret van het origineel. Chapeau!
Gelogd
jowi
Offline
Berichten: 2375
Re: Bruggen-IG: de spoorbrug in Geldrop in N
«
Reactie #37 Gepost op:
30 May 2021, 16:12:04 »
Heel overtuigend! Dat weatheren met olieverf ga ik bin De Hef ook eens proberen, ik vind het effect erg mooi! Misschien nog hier en daar nog wat hele kleine roestplekjes maken?
Gelogd
HuubvG
Offline
Berichten: 4301
Re: Bruggen-IG: de spoorbrug in Geldrop in N
«
Reactie #38 Gepost op:
31 May 2021, 08:40:36 »
Dat is heel mooi geworden!
Gelogd
Ik heb al een trein
Dave.......
Offline
Berichten: 4376
Re: Bruggen-IG: de spoorbrug in Geldrop in N
«
Reactie #39 Gepost op:
31 May 2021, 11:36:22 »
Prachtig
Gelogd
Met hartelijke groet.
Dave
Rheinburg tijdperk V/VI
hervé
Offline
Berichten: 1378
Re: Bruggen-IG: de spoorbrug in Geldrop in N
«
Reactie #40 Gepost op:
03 June 2021, 18:35:15 »
Zij is (of zij zijn ...) uitermate fraai, deze 'metalen' N-brug(gen) .
Wat zit er eigenlijk achter die houten poorten ? Eén of andere pompinstallatie misschien ? Een gewezen bunker en/of opslagplaats ?
toegevoegd
: heb dit ondertussen in BNSF-encyclopedie opgezocht. Echter hier geen verdere info over de "monumentale poorten in de bruggenhoofden" (maar kan me vergissen...)
«
Laatst bewerkt op: 07 June 2021, 16:06:05 door hervé
»
Gelogd
Wim1969
Offline
Berichten: 1598
Re: Bruggen-IG: de spoorbrug in Geldrop in N
«
Reactie #41 Gepost op:
03 June 2021, 19:34:18 »
Erg mooi gemaakt, complimenten
Gelogd
Kautenbach
Wolzerdange
Saint Tourbiere
Court du Bouton
la Ligne du Gerize
Au bord de la Céze
.....
En hopen lol
zuylen
Offline
Berichten: 4517
Re: Bruggen-IG: de spoorbrug in Geldrop in N
«
Reactie #42 Gepost op:
04 June 2021, 13:50:17 »
Zoooo, mooi gebouwd!
Gelogd
zuylen is helaas in januari 2025 overleden
spoorzeven
Offline
Berichten: 5555
Re: Bruggen-IG: de spoorbrug in Geldrop in N
«
Reactie #43 Gepost op:
04 June 2021, 16:10:04 »
In één woord: prachtig!
Gelogd
Groet, Frank
janw
Offline
Berichten: 2210
Bruggen-IG:
Re: Bruggen-IG: de spoorbrug in Geldrop in N
«
Reactie #44 Gepost op:
12 May 2024, 16:30:39 »
Ik kreeg van Fred een naar H0 opgeschaalde versie van zijn Geldropse brug. Het is opnieuw ongelooflijk mooi geworden. Fred, heel veel dank!
Ik ben met de bouw begonnen, waarvan hieronder wat foto's:

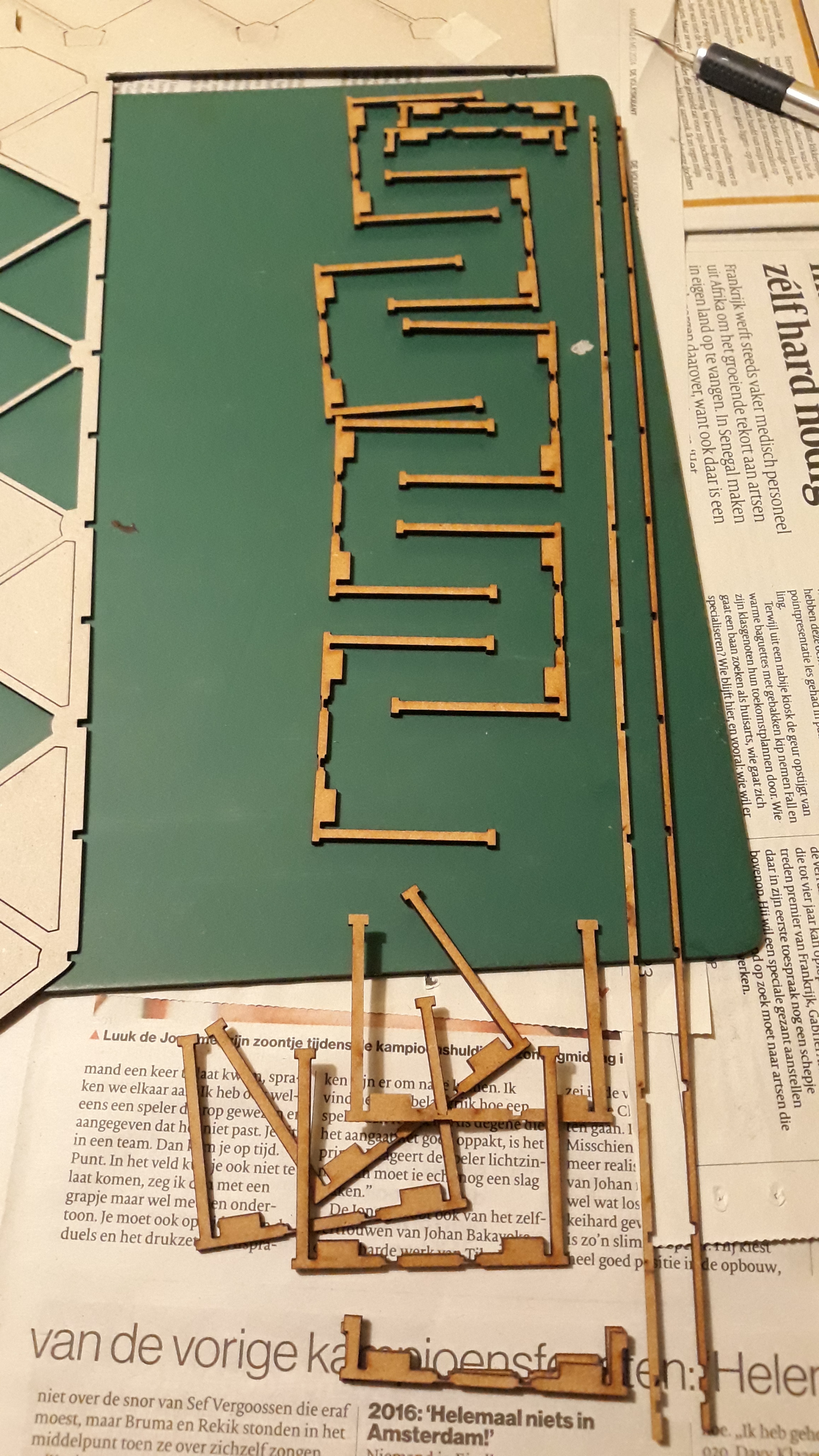

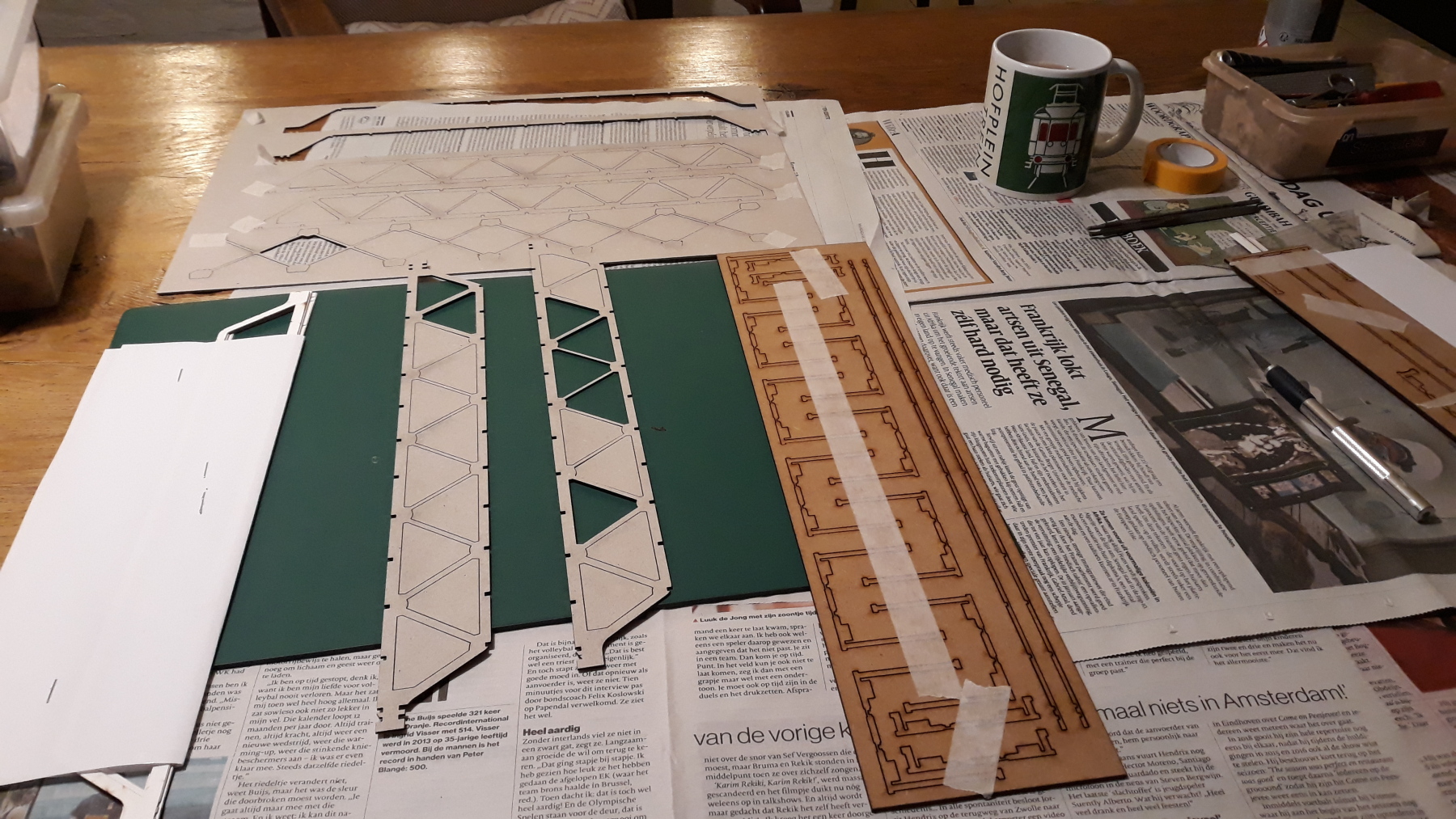

De lasergesneden set in MDF en grijs en wit karton
Onderdelen

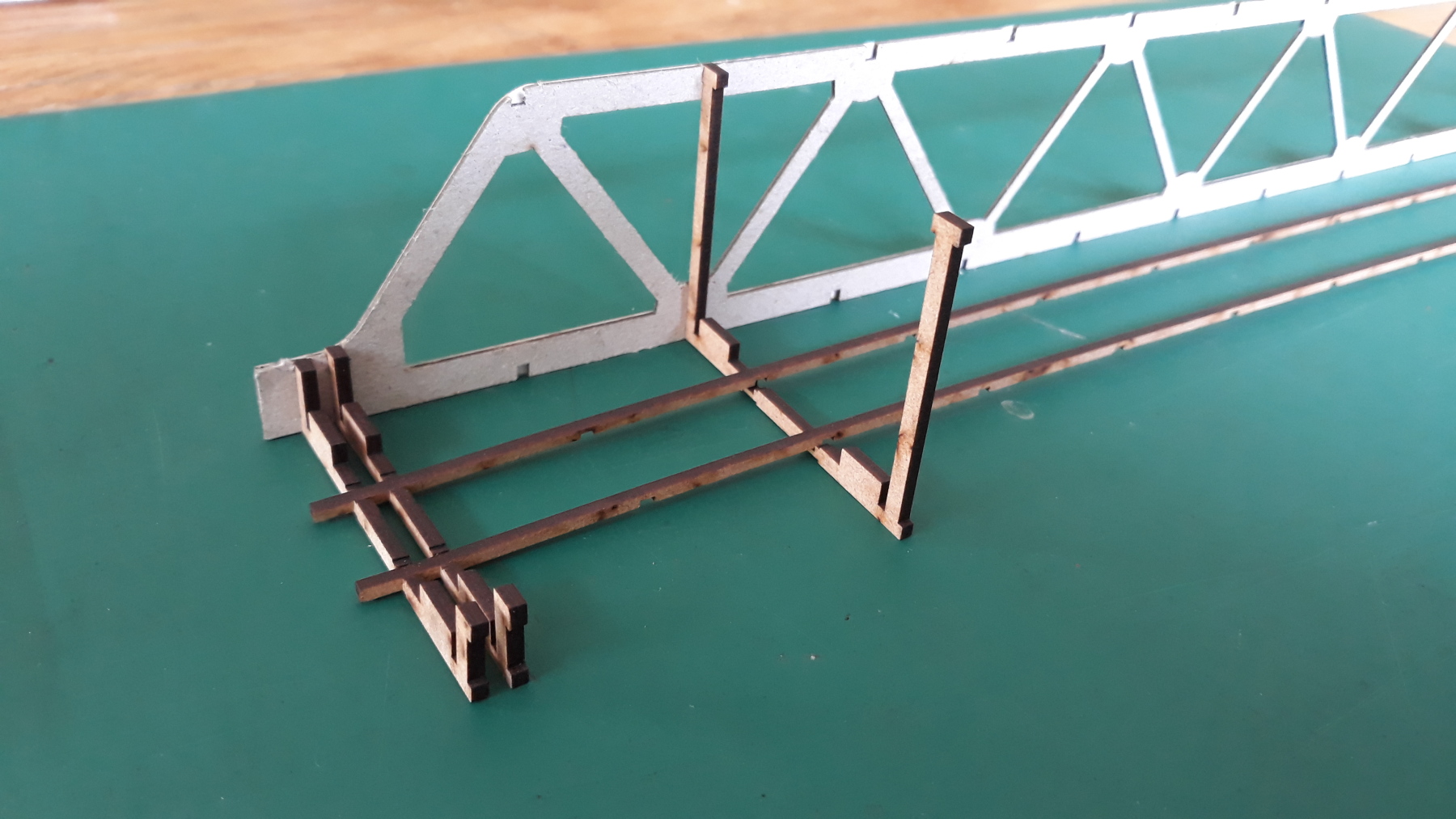

Zo moet het straks gaan passen

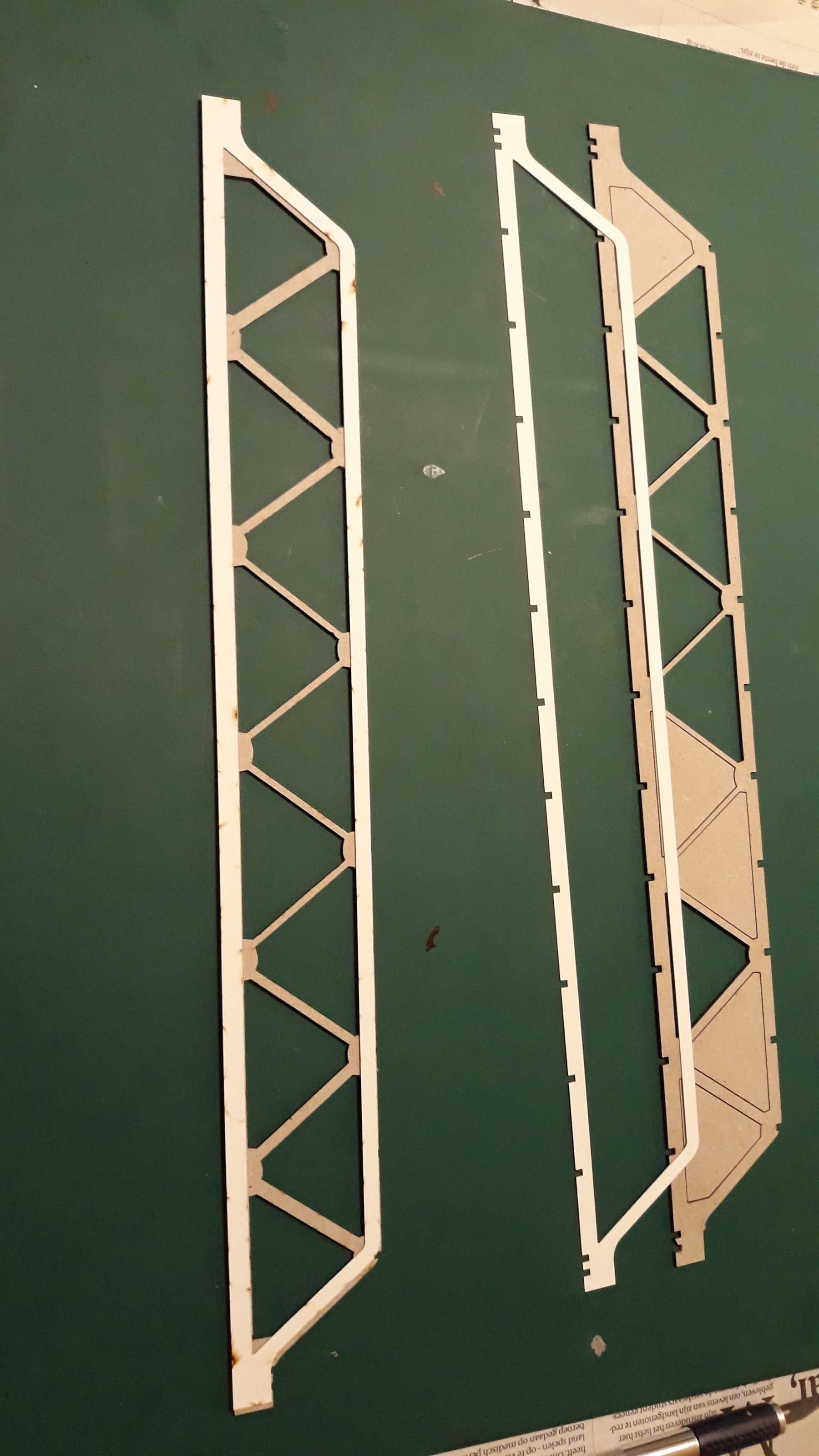

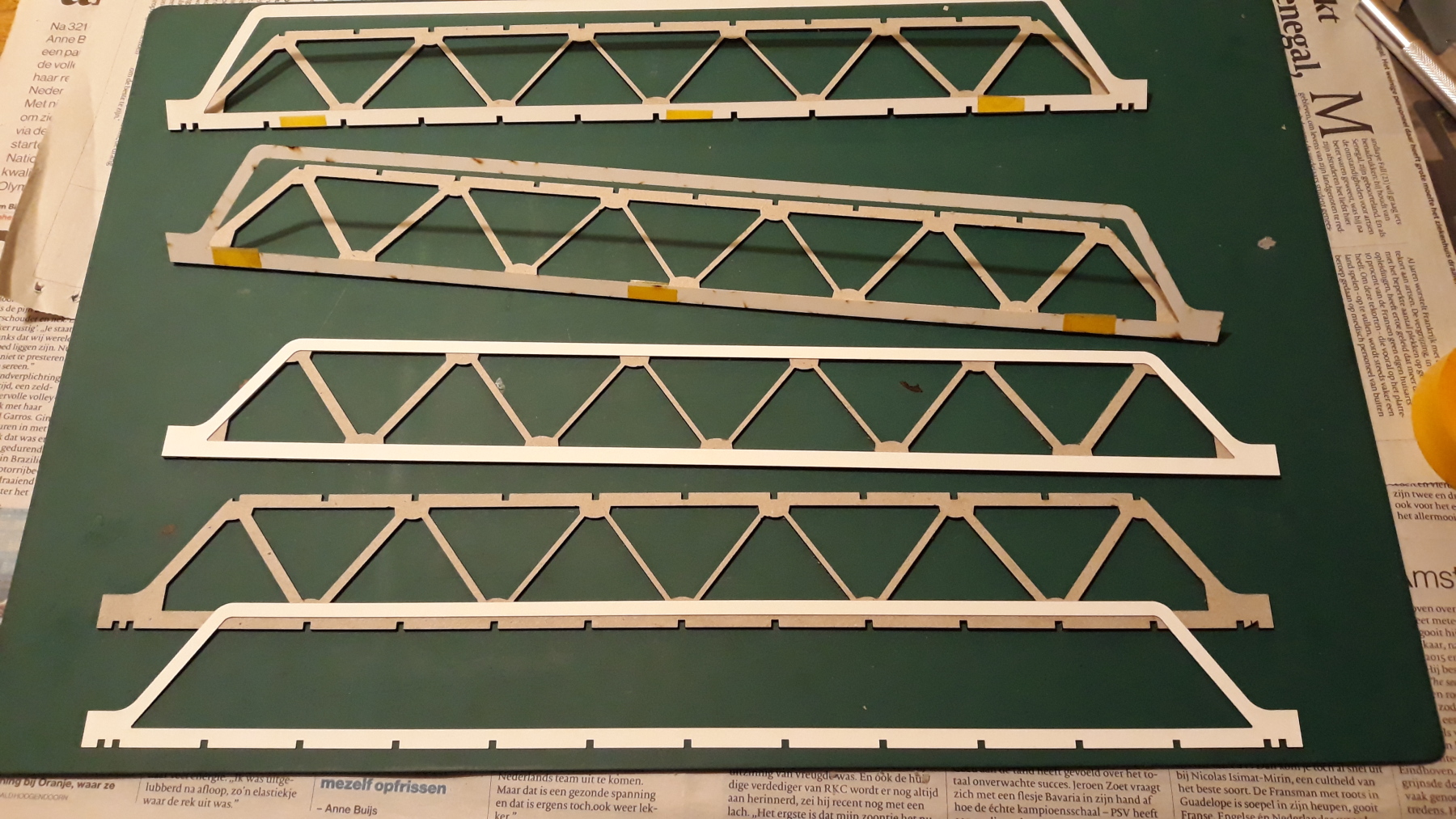

De zijligger bestaat uit twee lagen, grijs karton voor de stevigheid en dun glad karton voor het aanzicht. Deze moeten op elkaar gelijmd worden. Met lijm ingesmeerde delen kunnen niet goed meer over elkaar worden geschoven, dus hoe je dit nauwkeurig doet is een klein puzzeltje. Fred raadde aan de delen met 'scharniertjes' van masking tape precies aan elkaar te zetten, weer open te vouwen, met lijm uit een spuitbus in te spuiten en dan op elkaar te lijmen. Dit werkt inderdaad perfect.

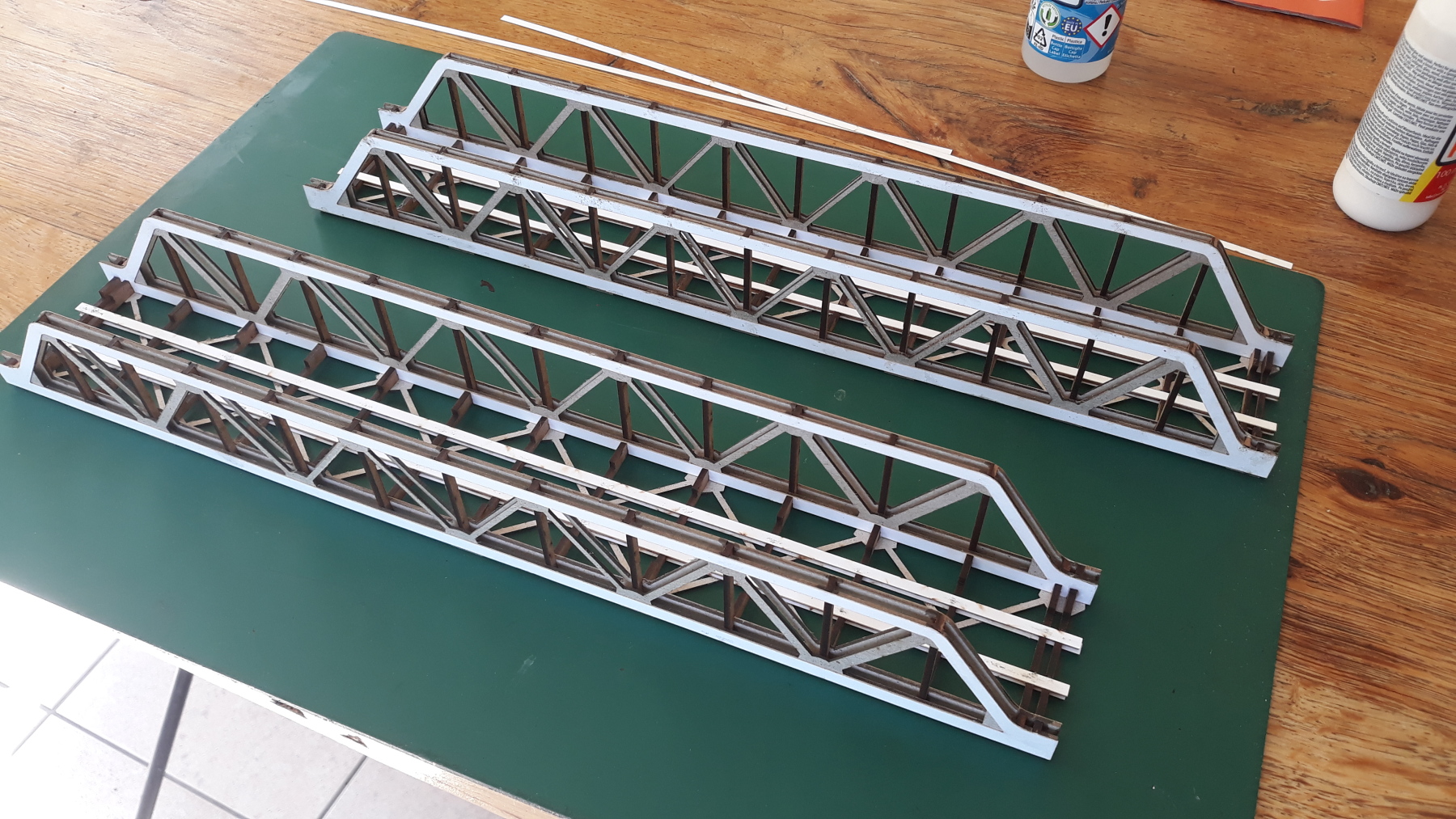

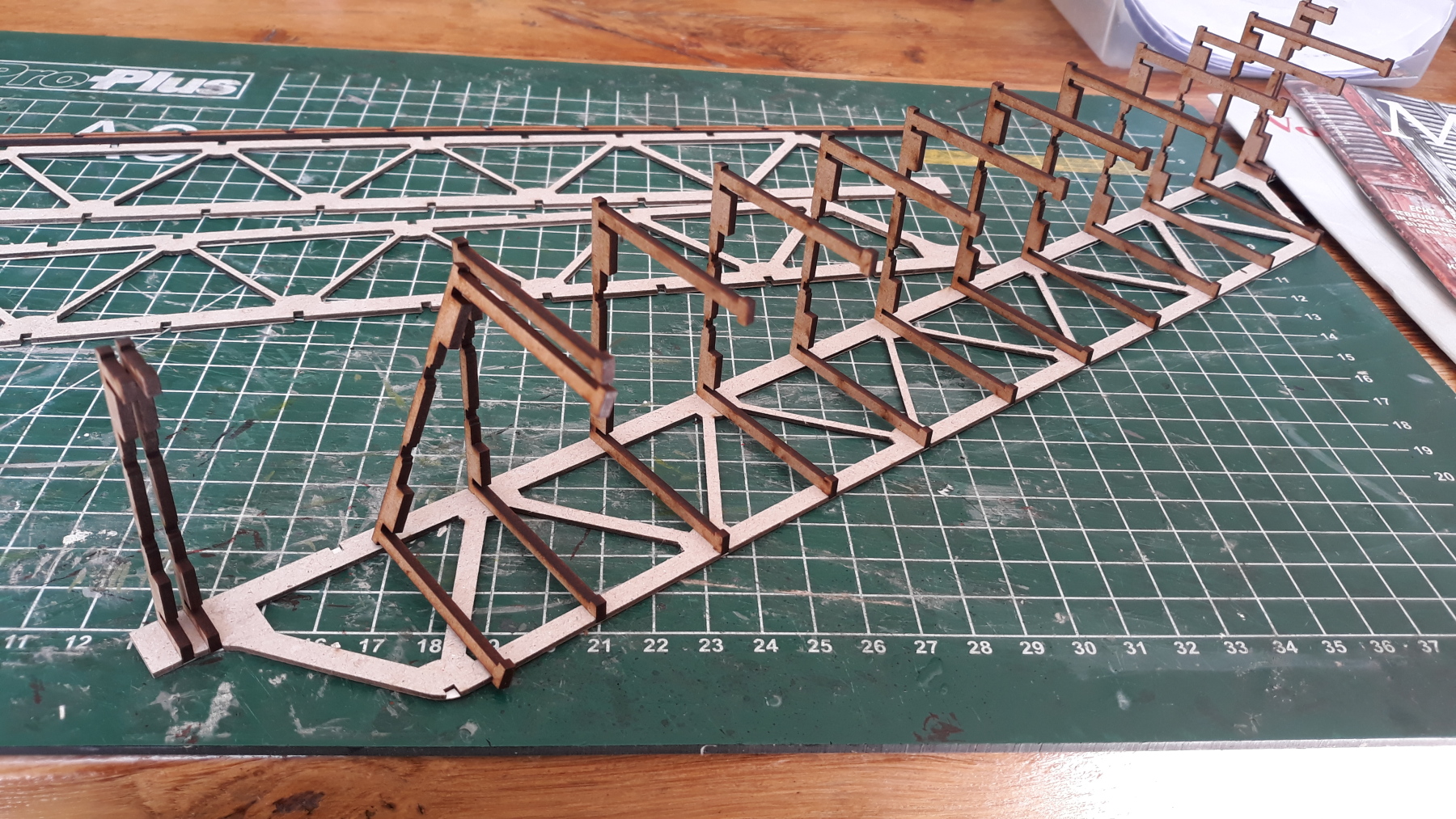

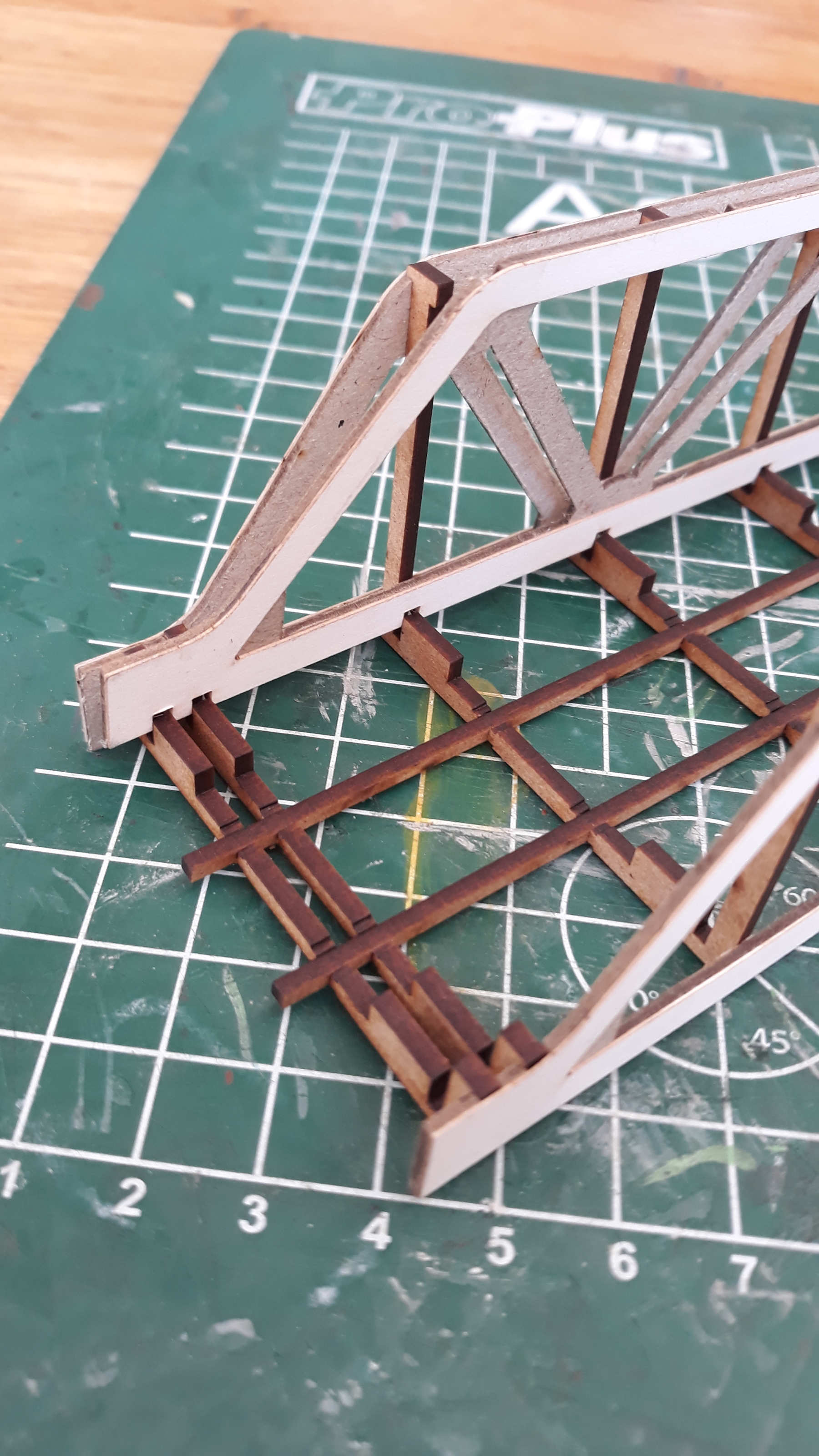

De verdere afbouw spreekt eigenlijk voor zich. De zijwanden en MDF U-delen worden het best droog in elkaar gezet, en daarna de verbindingspunten met dunne secondenlijm aantippen. De lijm trekt in het materiaal.

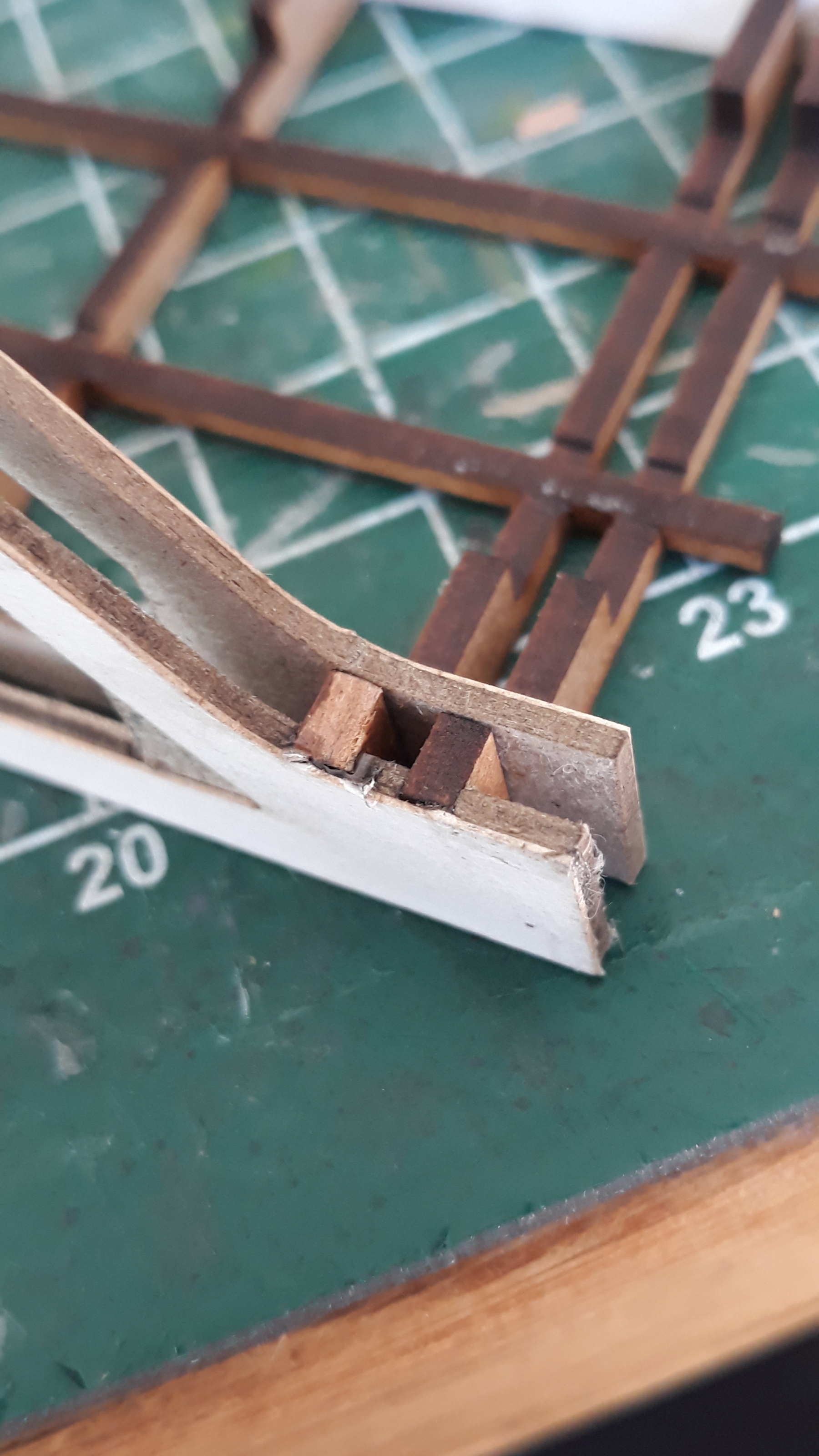

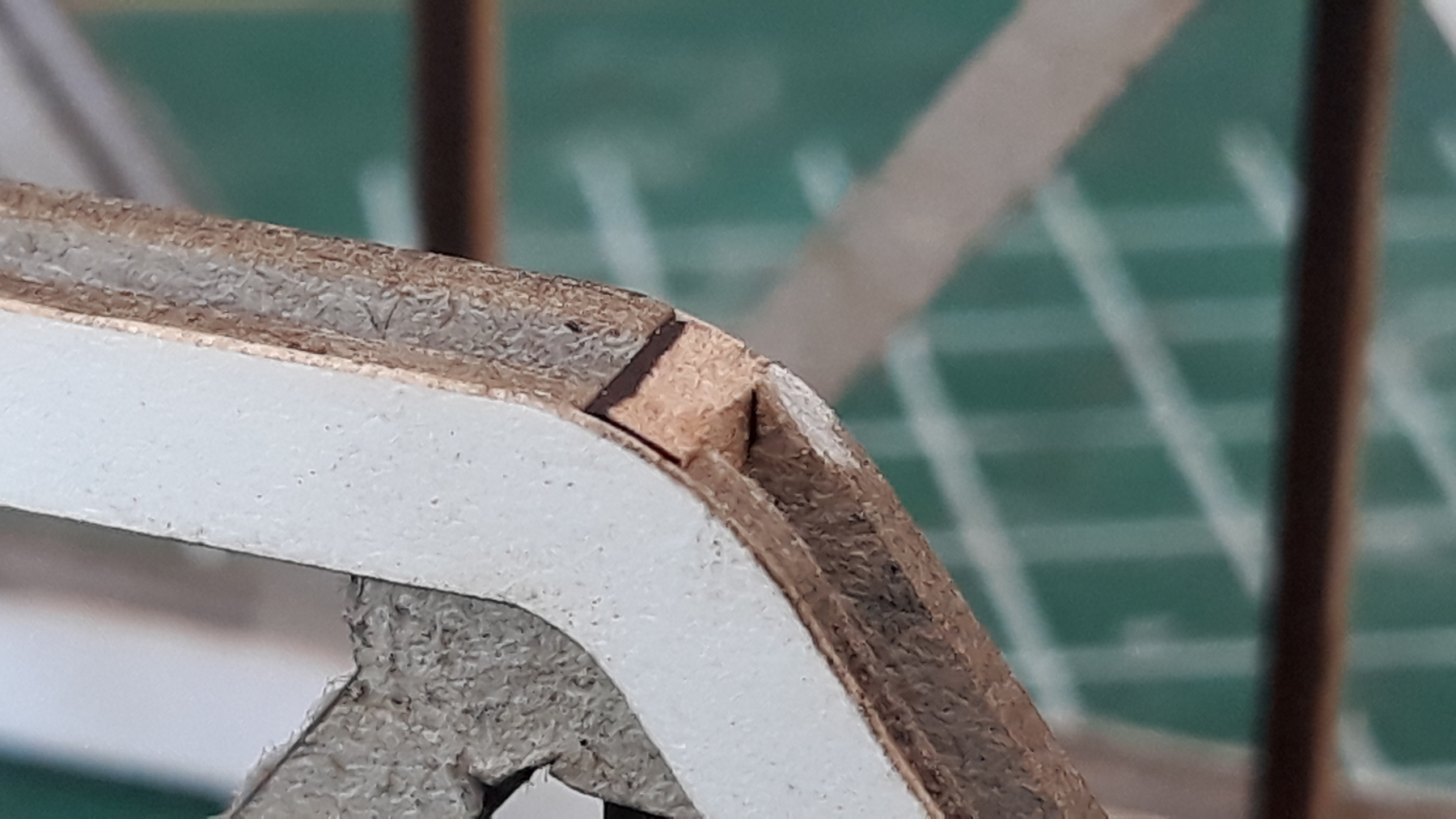

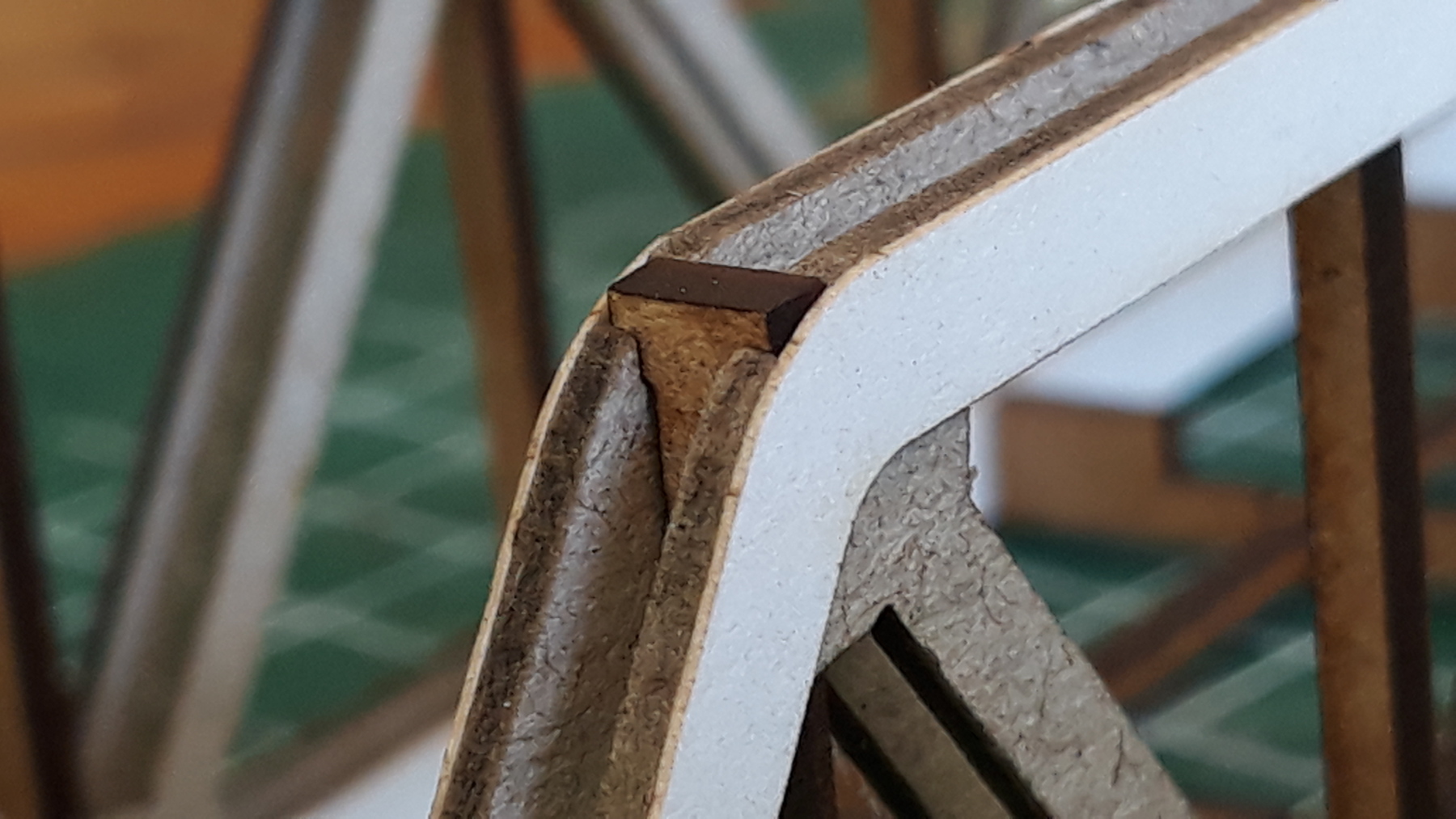

In de rondingen van de zijdelen steekt één kantje van de MDF U-delen net buiten de ronding. Dit moet dus met een mesjes even worden bijgewerkt, anders gaat straks de bovenste afdekking van de zijligger er niet mooi afgerond overheen.

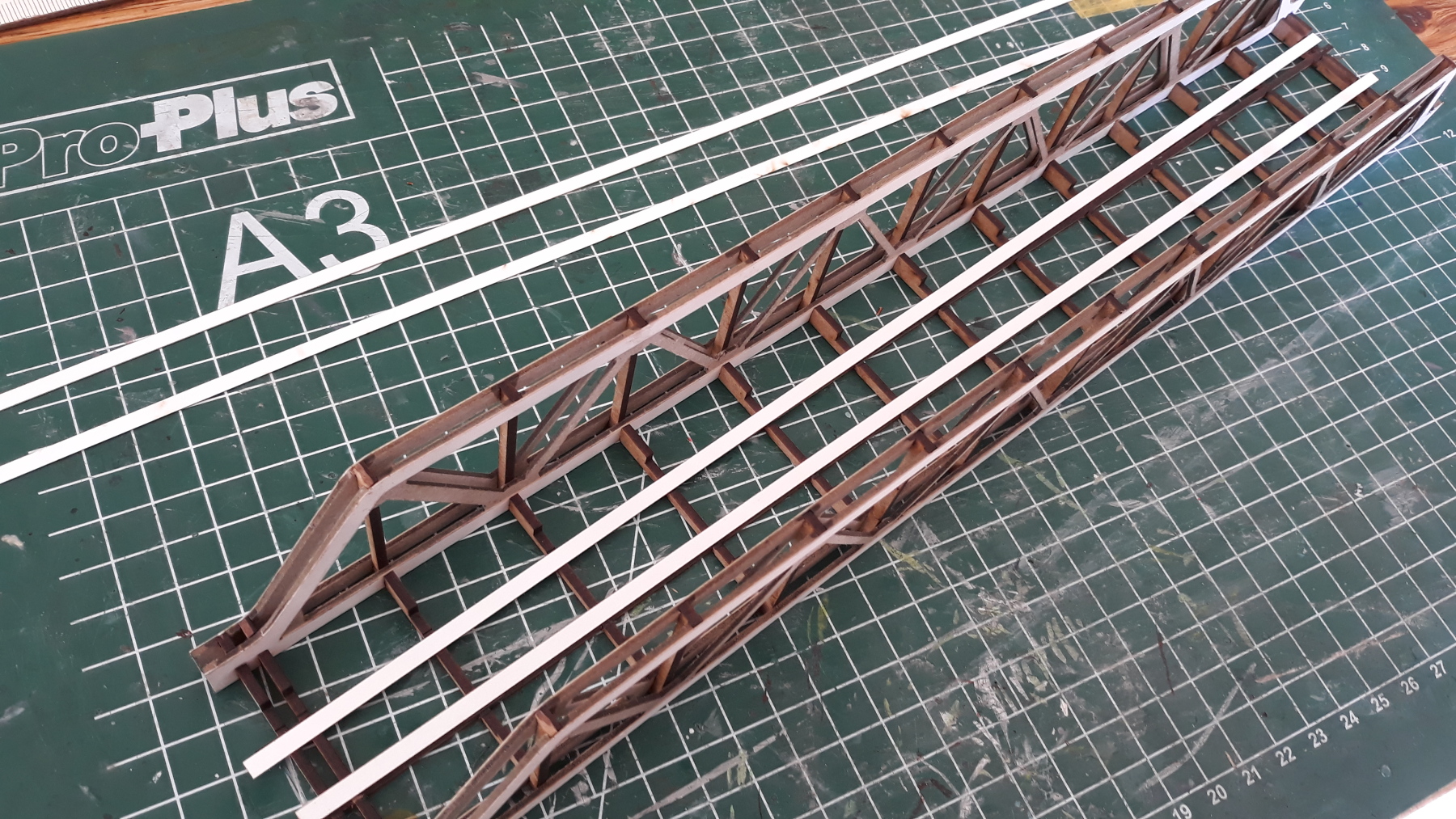

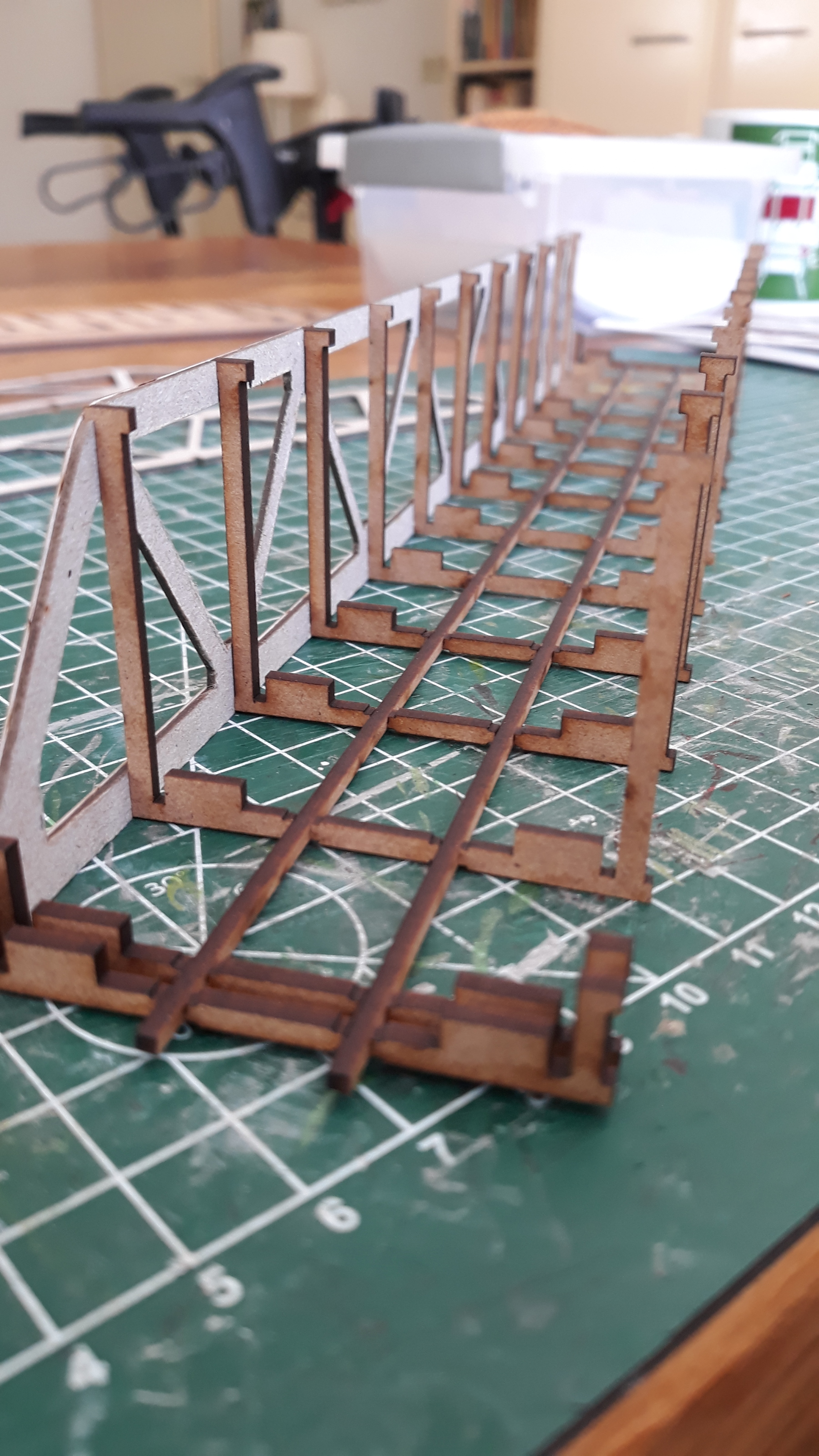

De langsliggers van MDF binnenin worden door twee kartonstroken omgevormd tot I-profiel. De stroken zijn erop gelijmd met doorzichtige knutsellijm, en aangedrukt met een lineaal. Zo komen ze strak vast te liggen.

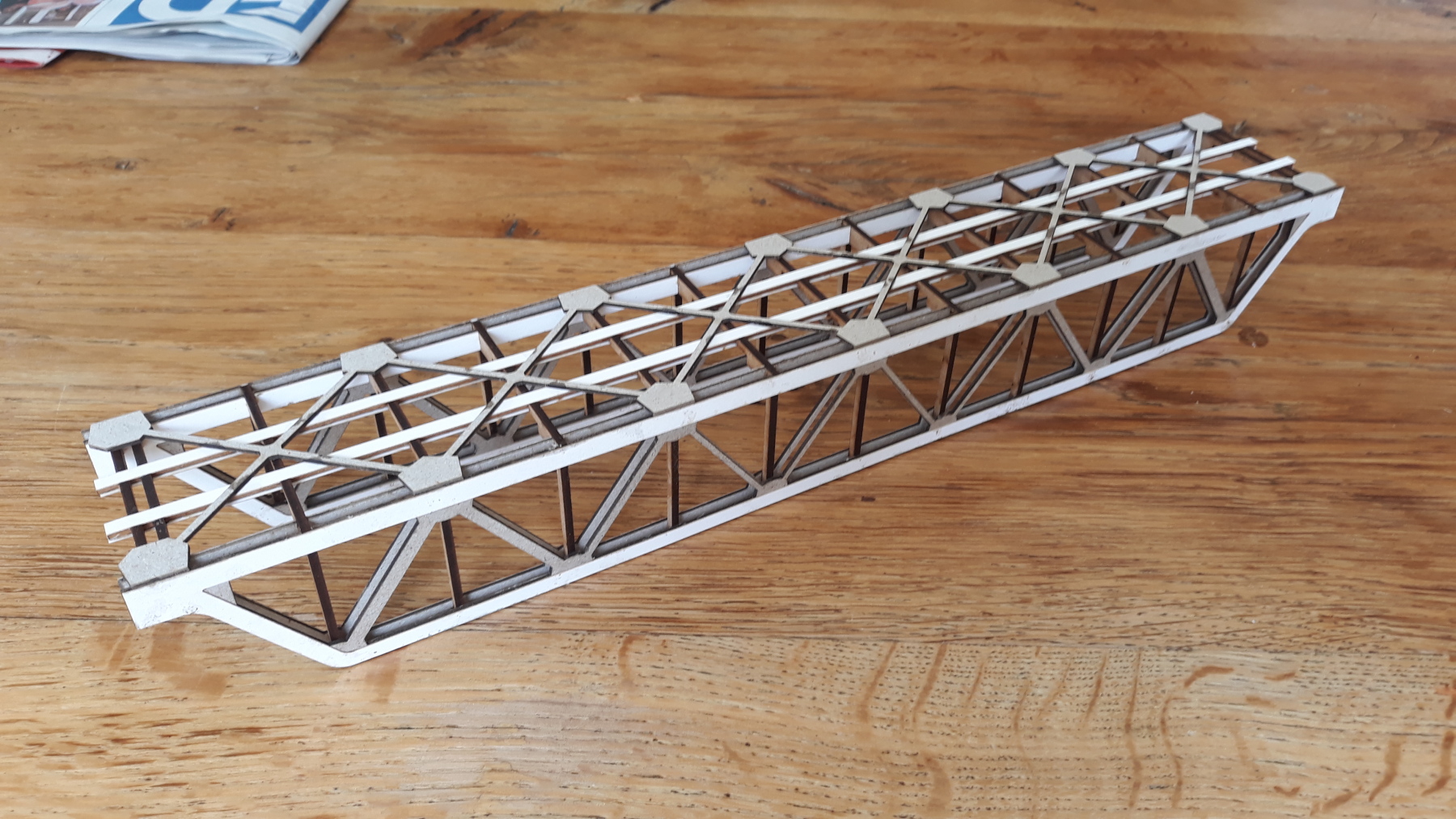

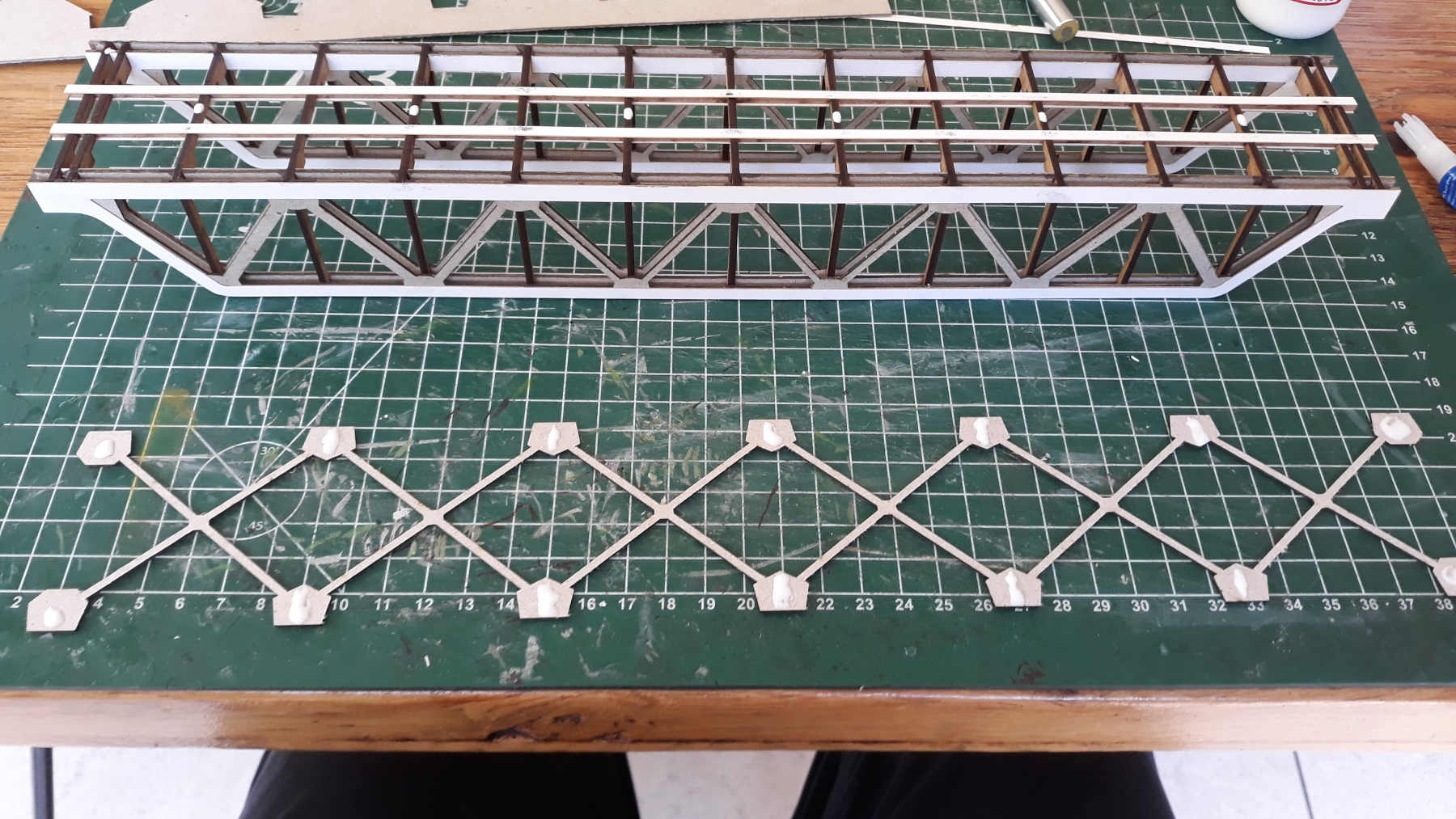

Tot zover de gelaserde delen van Fred. De overspanningen moeten nu alleen nog met stroken karton en klinknagels optisch worden afgewerkt en gedetaileerd. En de bakstenen pijlers moeten worden gebouwd. Ook hiermee ga ik bouwen op basis van Freds maatschetsen.
«
Laatst bewerkt op: 12 May 2024, 16:47:49 door janw
»
