Auteur Topic: Ledverlichting aansluiten  (gelezen 1554 keer)

Ronaldp

  • Offline Offline
  • Berichten: 585
Ledverlichting aansluiten
« Gepost op: 19 september 2020, 16:51:00 »

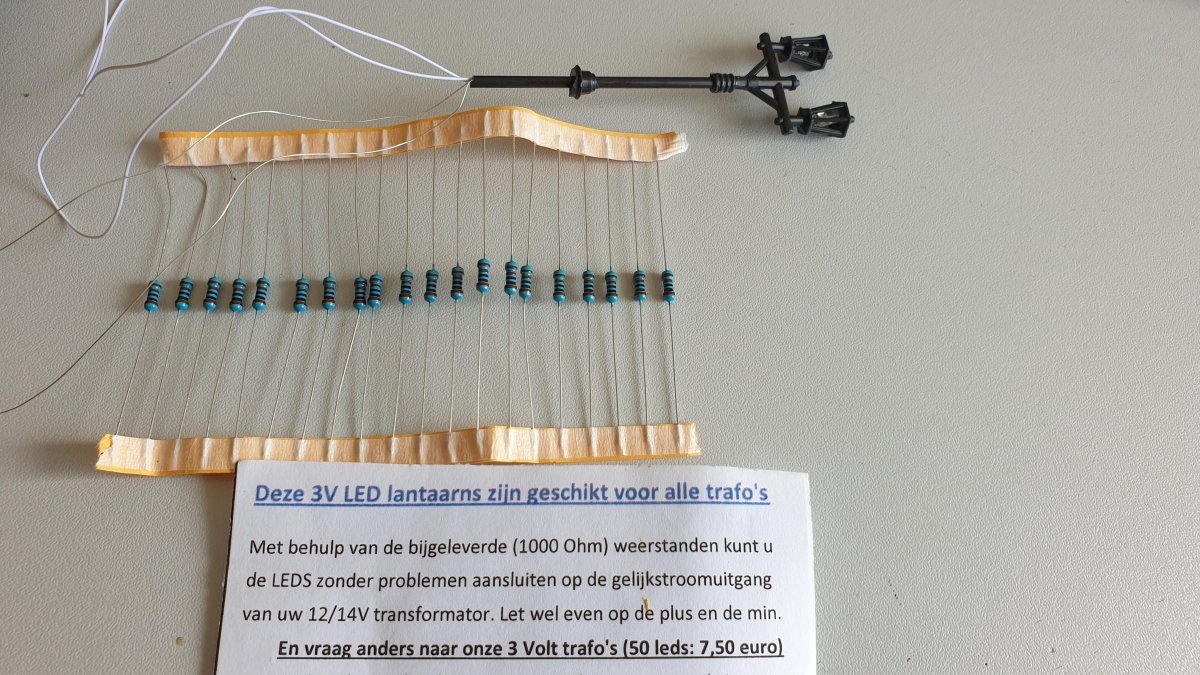

Vraagje over me led verlichting.
Op het briefje wat erbij zat. Staat dat de led lantaarns 3V zijn
Ze hebben er 1000 Ohm weerstanden bij gedaan.
Maar elke lantaarn heeft 2 lampen. En dus 4 draden per lantaren.
Moet ik nu op twee draden de weerstanden zetten.
Of twee draden aan elkaar zetten...bv de twee witten aan elkaar. En daar de weerstand aan vast zetten.

Voeding is 12V



mvg ronald
« Laatst bewerkt op: 19 september 2020, 17:47:48 door Bert van Gelder. Reden: Titel »

bellejt

  • Offline Offline
  • Berichten: 771
    • Onze site
Re: Led verlichting aansluiten
« Reactie #1 Gepost op: 19 september 2020, 17:10:41 »
ik zou een bleke aan een witte draad verbinden en dan een weerstandje toevoegen in de kring.Dan staan ze in serie en zullen het geen schijnwerpers zijn.Wel polariteit bij aansluiten bekijken
Greetings,salutations,groetjes,
http://www.johnnyrail.net/

Erik Baas

  • Offline Offline
  • Berichten: 277
Re: Led verlichting aansluiten
« Reactie #2 Gepost op: 19 september 2020, 17:13:02 »
Staat dat de led lantaarns 3V zijn

Dat mag je meteen weer vergeten, leds stuur je nl. niet aan met een spanning maar met een stroom.

Moet ik nu op twee draden de weerstanden zetten.

Met de beide leds in serie met elkaar en met een weerstand van 1000 ohm kom je uit op een stroom van 6mA, dat lijkt me meer dan genoeg voor zo'n lantaarn.

72sonett

  • Team encyclopedie
  • Offline Offline
  • Berichten: 1734
    • El Carrilet
Re: Led verlichting aansluiten
« Reactie #3 Gepost op: 19 september 2020, 17:19:00 »
Zoek eerst uit welke van de draden de + en de - is, markeer de + met rood, de - met zwart. Vervolgens 2 lampen met de weerstand in serie.

Ik heb ook van dit soort verlichting, van Ali, met een witte en een zwarte draad er aan, de zwarte bleek de +...
« Laatst bewerkt op: 19 september 2020, 18:22:38 door 72sonett »

Ronaldp

  • Offline Offline
  • Berichten: 585
Re: Led verlichting aansluiten
« Reactie #4 Gepost op: 19 september 2020, 17:21:54 »
Ops...Maar hoe weet ik welke draad bij welke lamp hoort?

Witte draad is min

mvg Ronald

72sonett

  • Team encyclopedie
  • Offline Offline
  • Berichten: 1734
    • El Carrilet
Re: Led verlichting aansluiten
« Reactie #5 Gepost op: 19 september 2020, 17:26:15 »
Uitproberen met 2x1,5 V batterijtje, of 3 V knoopcel.

MOVisser

  • Offline Offline
  • Berichten: 2548
    • Modelbouw in't algemeen.
Re: Led verlichting aansluiten
« Reactie #6 Gepost op: 19 september 2020, 17:37:01 »
pak  1 witte draad  (A) en hou de tegen een batterijtje van 1.5 V bv - zijde.
dan de andere uitproberen aan de +. eerste of tweede of derde doet iets aangaan.  markeer de beide draden met stift (rood+  zwart -)
dan heb je 1 ledje getraceerd. de andere twee draadjes zijn dan het andere ledje >>> testen heb je rood en zwart.

geen succes hou dan dat eerste draadje A aan de + etc......
1 lantaarn klaar.  :angel:

etc. tot je de hele aankoop hebt gehad.

per lantaarn
of   rood aan elkaar   en wit aan elkaar   parallel dan bij rood een weerstand
of  1 rood en van het andere wit, aan elkaar (serie)  dan bij rood een weerstand.

Ronald Visser




Je kunt me vinden op diverse treinenbeurzen.
Houten 10 oktober sta ik er weer :)

Klaas Zondervan

  • Offline Offline
  • Berichten: 19703
    • Pagina van klaas
Re: Led verlichting aansluiten
« Reactie #7 Gepost op: 19 september 2020, 17:47:12 »
Zit er echt niks meer bij dan dat briefje wat je laat zien?
Waar komen die lantaarns vandaan? Fabrikant, typenummer?
"Without" wordt omgebouwd tot "Heuvelland"
Het werk aan "Uit en Thuis" ligt daardoor even stil.

Ronaldp

  • Offline Offline
  • Berichten: 585
Re: Ledverlichting aansluiten
« Reactie #8 Gepost op: 19 september 2020, 17:50:07 »
Marktplaats.


Mvg ronald

bellejt

  • Offline Offline
  • Berichten: 771
    • Onze site
Re: Ledverlichting aansluiten
« Reactie #9 Gepost op: 19 september 2020, 18:20:50 »
zijn dezelfde lantaarns als van bij ali aan 25 cent per stuk en dus ook zelfde bedrading .Bij mij is de witte draad de +
Greetings,salutations,groetjes,
http://www.johnnyrail.net/

bosje77

  • Online Online
  • Berichten: 2306
Re: Ledverlichting aansluiten
« Reactie #10 Gepost op: 19 september 2020, 18:21:25 »
Ali express en Dan voor het dubbele verkopen op mp🙈
HO Reichsbahn,Bayern en alles wat mooi is😉

bellejt

  • Offline Offline
  • Berichten: 771
    • Onze site
Re: Ledverlichting aansluiten
« Reactie #11 Gepost op: 19 september 2020, 18:46:43 »
heb de mijne allemaal bij ali gekocht.Volledige sets zodat ik een gans park van portaal,tafel,enkele,dubbele en 3 dubbele lantaarns kan plaatsen.Voor die prijs knip ik ze zelfs door om aan muren te bevestigen.Alhoewel ik daarvoor meestal N schaal gebruik.Die Ho versies op de muur zijn juist de grootte van een deur.Sommige soorten 9.45 euro voor 100 stuks.
Greetings,salutations,groetjes,
http://www.johnnyrail.net/

Ronaldp

  • Offline Offline
  • Berichten: 585
Re: Ledverlichting aansluiten
« Reactie #12 Gepost op: 19 september 2020, 18:50:48 »
per lantaarn
of   rood aan elkaar   en wit aan elkaar   parallel dan bij rood een weerstand
of  1 rood en van het andere wit, aan elkaar (serie)  dan bij rood een weerstand.

Bij welke branden de lampjes het minst?

Mvg ronald

bellejt

  • Offline Offline
  • Berichten: 771
    • Onze site
Re: Ledverlichting aansluiten
« Reactie #13 Gepost op: 19 september 2020, 19:03:14 »
de dubbele of 3 dubbele zet ik zelfs in serie en laat ze niet te fel branden.Zet er ALTIJD een weerstandje tussen.Kost niks en is veel veiliger.Voor 0.0049 cent ga je toch niet sukkelen hé :).
Ps: soms zet ik zelfs verschillende paaltjes in serie op 12 volt met een voorschakelweerstandje.De weerstand bereken ik met tooltje en neem steeds de hogere waarde in de reeks.
In serie zetten is dus steeds de min van de ene aan de plus van de andere.Kleuren verschillen hé want de ene versie is rood-zwart en andere wit-doorzichtig en zelfs hier zwart wit.

http://www.eclecticsite.be/elec/ledserie.htm
Greetings,salutations,groetjes,
http://www.johnnyrail.net/

phdirk

  • Offline Offline
  • Berichten: 1334
Re: Ledverlichting aansluiten
« Reactie #14 Gepost op: 19 september 2020, 20:59:03 »
Hi All,

Bij Ali is het altijd kleurenfestijn. Ik heb er ooit vier voedinkjes gekocht van 3 V om rechtstreeks aan te sluiten:
Voeding 1: Rood - Wit +
Voeding 2: Rood - Zwart +
Voeding 3: Wit - Zwart +
Voeding 4: Zwart - Rood + (eindelijk goed)
Met beste groeten,

Dirk Meijer
