Bruggen-IG: de Hef in N schaal...

[jowi]

De bovenste constructie van de torens uit styreen en H profielen uit-het-handje gebouwd. Nu eens goed kijken hoe het platform bovenop en de hijswielen precies zitten.

[jowi]

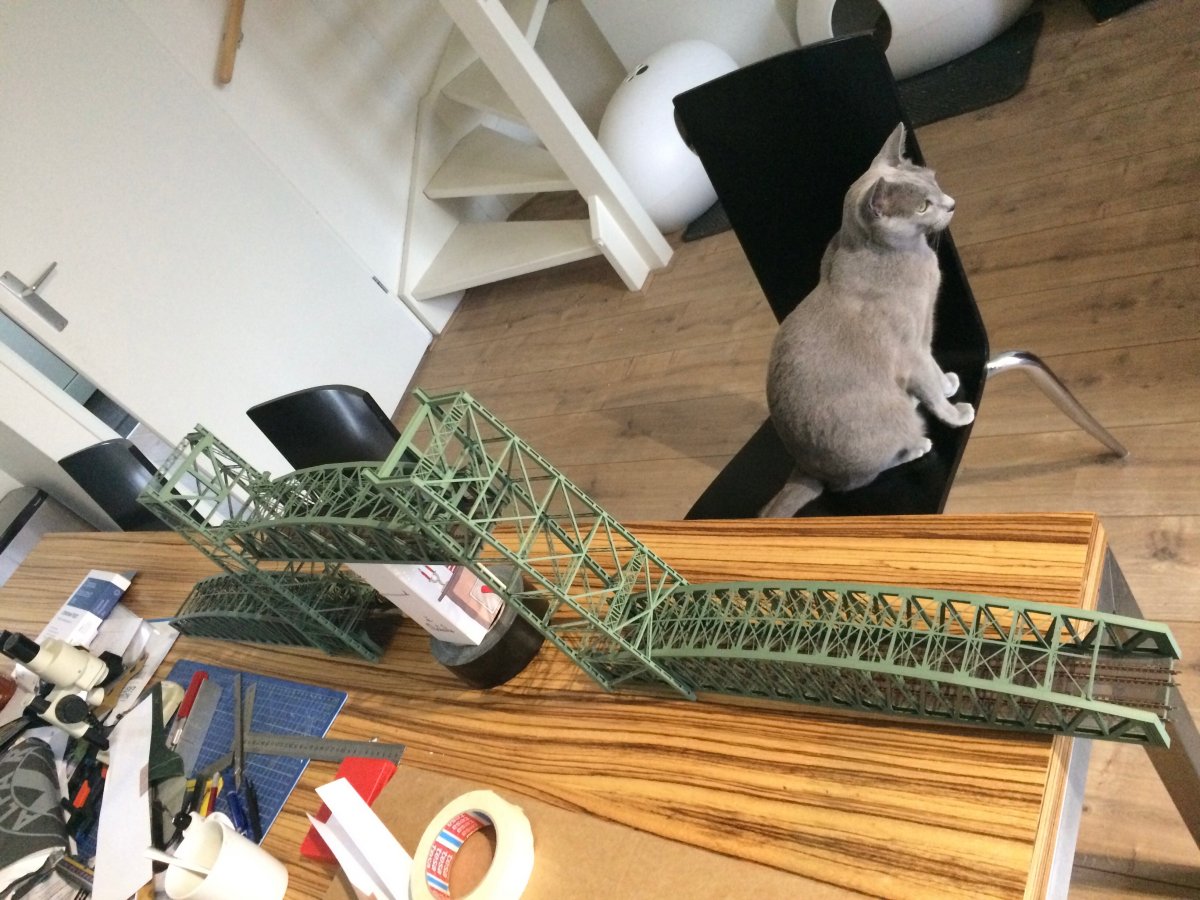

Even een totaaloverzicht (op de pijlers en landhoofden na). Het meeste constructiewerk is wel gedaan nu. Wat nog rest zijn de cabine en motorbehuizing, hijswielen en constructies op de torens, contragewichten, aankleden van de landhoofden met steenmotief etc., de hijsconstructie van het val waar de draden aan komen vh gewicht (de 'evenaars'), de stempels voor alle brugdelen en torens (al lang en breed ontworpen maar 1 van de duurste dingen om te laten printen) dus genoeg te doen nog oh en misschien nog de loopbrug tussen de torens... ik denk dat ik die ook nog wel wil.

[henkoia]

In alle opzichten............... GRÓÓÓÓTS

Ben benieuw als het geheel op de landhoofden staat.

Groetjes,

Henk

[Forever Rocofan]

@Jowi,

Vet om zo in het geheel opgesteld te zien

Heb je een veilige plek om de brugdelen op te bergen als je er niet aan werkt ? Ik zie een grijze tijger op de stoel en die hebben vaak de neiging om dingen van tafels, kasten en wandplanken naar beneden te laten vallen......

Vriendelijke groet Ruud B.

[Mitchell]

Wow, dit is wel machtig mooi hoor!!!

[jowi]

Poes had van de week al een los 3D geprint ladderwerkje te pakken en meteen gesloopt die ik had nabesteld omdat ik er zelf eerder 1 zelf kapot had gemaakt... nu kan ik die voor de 3e keer bestellen...

[Hendrik Jan]

Respect

groeten
Hendrik Jan

[3dbuildr]

Wat een imposant en fraai stuk modelbouwwerk!

Fred

[jowi]

Het aankleden van de 3D geprint landhoofden. De rand is voorzien van een lichte betonkleur van Tamiya, en nabewerkt met Mig neutral wash om er een beetje granieten textuur aan te geven. De rest is geprint, geknipt & geplakt steentjesmotief. Als alles beplakt is wordt het nog wat licht geweatherd om van de papierlook af te komen.

[jowi]

Een hoop tekenwerk voor een frutsel van 12x10mm

[MOVisser]

Heb je wel rekening gehouden met de dikte van de verschillende platen?
0,3 mm is soms toch echt wel te klein.

Ik zou ook niet kunnen inschatten of deze sterk genoeg zijn om de totale last te kunnen dragen.
Of laat je in staal printen?

Ronald Visser

[jowi]

Ik probeer in dit geval niet dunner dan 0.5mm te gaan. De tekening is een eerste opzet, als alles een beetje klopt qua vorm en maten zal ik meer stevigheid proberen toe te voegen door delen samen te voegen en mogelijk zwakke punten wat aan te dikken. Ik denk wel dat ik nog iets van metaal nodig ga hebben, maar wat je nu ziet wordt gewoon fine detail plastic.

[MOVisser]



[Martin Hornis]

Wat een imposante klus.  In de 50-er jaren van de vorige eeuw was zo'n brug in het Spoorwegmuseum, maar wel in een andere schaal.

[henk]

Knap werk en zelfs in schaal n imposant.
