Auteur Topic: Verschil in aansluitrail Roco Line met bedding  (gelezen 757 keer)

Harold34

  • Offline Offline
  • Berichten: 193
Verschil in aansluitrail Roco Line met bedding
« Gepost op: 28 mei 2020, 22:15:28 »
Wie kan mij uitleggen wat het wezenlijke verschil is tussen de de 42517 Digitale feedertrack (G1/2) en de 42521 Feedertrack (G1/2)

In mijn ogen is het verschil een andere kleur draad, de ene heeft een stekkertje en de andere niet.

Roco 42517 Digitale feeder track met bedding.
Lengte 115 mm (halve standaardlengte).
Deze feedertrack is niet uitgerust met interferentieonderdrukkers voor het onderdrukken van radiostoringen en is daarom alleen goedgekeurd voor gebruik in digitale systemen.



Roco 42521 Feedertrack met bedding en EMC-storingsonderdrukker.
Lengte 115 mm (halve standaardlengte). Niet geschikt voor digitale bediening!


« Laatst bewerkt op: 28 mei 2020, 22:18:58 door Harold34 »

henk

  • Offline Offline
  • Berichten: 19032
Re: Verschil in aansluitrail Roco Line met bedding
« Reactie #1 Gepost op: 28 mei 2020, 22:22:44 »
Die ontstoring dus. Meestal niet meer dan een condensator over beide aansluitingen gesoldeerd. Niet geschikt voor digitaal, omdat de condensator het digitale signaal vervormt.

Het stekkertje aan de aansluitrail voor digitaal past zonder meer in de Roco digitale versterker, maar dat is dus niet het wezenlijke verschil.
Dat verschil dient ook weer niet te worden overdreven. Verwijder de condensator en de aansluitrail is opeens wel geschikt voor digitaal.  ;D
« Laatst bewerkt op: 28 mei 2020, 22:27:15 door henk »
Het is heel Nederlands om iets heel Nederlands te vinden.

Klaas Zondervan

  • Offline Offline
  • Berichten: 19170
    • Pagina van klaas
Re: Verschil in aansluitrail Roco Line met bedding
« Reactie #2 Gepost op: 28 mei 2020, 22:23:59 »
Wat ze een EMC onderdrukker of interferentieonderdrukker noemen is een condensator. Bij analoog bedrijf is dat handig om radiostoringen te onderdrukken. Bij digitaal mag die condensator er niet in zitten omdat die het digitale signaal verpest. Als je zo'n voedingsrail voor digitaal wil gebruiken kun je de condensator er uit knippen.
"Without" wordt omgebouwd tot "Heuvelland"
Het werk aan "Uit en Thuis" ligt daardoor stil.

Harold34

  • Offline Offline
  • Berichten: 193
Re: Verschil in aansluitrail Roco Line met bedding
« Reactie #3 Gepost op: 28 mei 2020, 22:47:31 »
Als ik het goed begrijp zit het wezenlijke verschil dus onder de rail.

72sonett

  • Team encyclopedie
  • Offline Offline
  • Berichten: 1622
    • El Carrilet
Re: Verschil in aansluitrail Roco Line met bedding
« Reactie #4 Gepost op: 28 mei 2020, 22:54:17 »
Zie ook de encyclopedie.
El Carrilet

Not sent from my Pocketline Swing 380, Xperia Z2, iPhone, C5503, ALE-L21 or SM-G900F using Tapatalk.

MH

Harold34

  • Offline Offline
  • Berichten: 193
Re: Verschil in aansluitrail Roco Line met bedding
« Reactie #5 Gepost op: 05 juni 2020, 10:25:26 »

Roco 42517 Digitale feeder track met bedding.




Ik kan hier toch gewoon het stekkertje vanaf knippen en de aansluiting maken op mijn Digikeijs DR5000 centrale?

Ben

  • Online Online
  • Berichten: 3681
Re: Verschil in aansluitrail Roco Line met bedding
« Reactie #6 Gepost op: 05 juni 2020, 10:41:52 »
Ja dat kan. Maar ik neem aan dat je baan meerdere voedingspunten kent, eentje is wat mager. Tenzij het een ovaaltje is natuurlijk.  :)

Gr, Ben.

Harold34

  • Offline Offline
  • Berichten: 193
Re: Verschil in aansluitrail Roco Line met bedding
« Reactie #7 Gepost op: 05 juni 2020, 10:52:17 »
Ik heb inderdaad een testbaan. Dus 1 aansluitpunt is op dit moment voldoende.

Ben

  • Online Online
  • Berichten: 3681
Re: Verschil in aansluitrail Roco Line met bedding
« Reactie #8 Gepost op: 05 juni 2020, 17:28:21 »
Misschien kun je het stekkertje laten zitten en zo in de schoefconnector van de DR5000 aansluiten? Ik zeg maar wat.......

Harold34

  • Offline Offline
  • Berichten: 193
Re: Verschil in aansluitrail Roco Line met bedding
« Reactie #9 Gepost op: 05 juni 2020, 19:55:32 »
Schroefconnector op de DR5000 ?  Die mag je even uitleggen als je wil

Klaas Zondervan

  • Offline Offline
  • Berichten: 19170
    • Pagina van klaas
Re: Verschil in aansluitrail Roco Line met bedding
« Reactie #10 Gepost op: 05 juni 2020, 21:32:44 »
De aansluiting voor de baanspanning is toch een schroefconnector? De groene klemmen achterop in het midden.
"Without" wordt omgebouwd tot "Heuvelland"
Het werk aan "Uit en Thuis" ligt daardoor stil.

Harold34

  • Offline Offline
  • Berichten: 193
Re: Verschil in aansluitrail Roco Line met bedding
« Reactie #11 Gepost op: 05 juni 2020, 21:42:18 »
Dat klopt. Maar daar past het stekkertje van de uitsluitrail niet in volgens mij.  Zal toch echt het stekkertje eraf moeten knippen en de draadjes in de schroefconector vast moeten schroeven.  Of heb ik het mis?

Klaas Zondervan

  • Offline Offline
  • Berichten: 19170
    • Pagina van klaas
Re: Verschil in aansluitrail Roco Line met bedding
« Reactie #12 Gepost op: 05 juni 2020, 22:04:38 »
Ik weet niet of je het mis hebt. Maar als je wil weten of het past moet je eerst passen. Afknippen kan altijd nog.
"Without" wordt omgebouwd tot "Heuvelland"
Het werk aan "Uit en Thuis" ligt daardoor stil.

Ben

  • Online Online
  • Berichten: 3681
Re: Verschil in aansluitrail Roco Line met bedding
« Reactie #13 Gepost op: 06 juni 2020, 08:57:22 »

Schroefconnector op de DR5000 ?  Die mag je even uitleggen als je wil

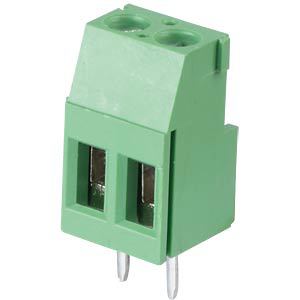

In het vierkantje kun je een draadje of een pennetje steken en in het rondje bovenop een schroevendraaier. Als je die schroevendraaier dan met de klok mee draait gaat het draadje / pennetje als het ware vast zitten en dan heb je een elektrische verbinding.


Harold34

  • Offline Offline
  • Berichten: 193
Re: Verschil in aansluitrail Roco Line met bedding
« Reactie #14 Gepost op: 06 juni 2020, 09:22:44 »
Duidelijk. Bedankt voor de toelichting.

Update:  Het stekkertje van de aansluitrail past in de groen connector van de DR5000. Dus vooralsnog hoef ik het stekkertje er niet af te knippen.
« Laatst bewerkt op: 06 juni 2020, 12:11:06 door Harold34 »
