Auteur Topic: Schema Loconet bezetmelder  (gelezen 3118 keer)

Lex van der Loo

  • Offline Offline
  • Berichten: 33
Re: Schema Loconet bezetmelder
« Reactie #30 Gepost op: 03 juni 2020, 13:46:35 »
Hoi Gerard,
De Atmega komt met een bootloader, zodat ik meteen de sketch van Nico Teering kan gebruiken.
Lex.
iTrain Pro 5 op Raspberry Pi4  | Koploper94 | Intellibox 1 | DR5000 | SPROGIIv3 | Dinamo
S88 (Maaskant) | DCC Aduino servosturing wissels | OC32 seinsturing
Twee-rail | H0 | Voornamelijk Nederlands na 1945 | eigen NL-seinen

NTeering

  • Offline Offline
  • Berichten: 874
    • ARduino Controlled MOdel RAilway
Re: Schema Loconet bezetmelder
« Reactie #31 Gepost op: 03 juni 2020, 14:09:05 »
Ik zie geen 6 pins connector meer waar je het CH340 interface op aan sluit.
Dan moet je dus ArLoco laden en daarna configureren op een andere manier.
Wisselen tussen configuratie en bedrijfsmodus wordt dan heel lastig. Ook zie je de terug meldingen van ArLoco in bedrijfsmodus niet meer.

Nico

Lex van der Loo

  • Offline Offline
  • Berichten: 33
Re: Schema Loconet bezetmelder
« Reactie #32 Gepost op: 03 juni 2020, 14:26:18 »
Hoi Nico,
Die zit hier.
Overigens, wil je een lege pcb hebben om uit te proberen?
Lex.



iTrain Pro 5 op Raspberry Pi4  | Koploper94 | Intellibox 1 | DR5000 | SPROGIIv3 | Dinamo
S88 (Maaskant) | DCC Aduino servosturing wissels | OC32 seinsturing
Twee-rail | H0 | Voornamelijk Nederlands na 1945 | eigen NL-seinen

NTeering

  • Offline Offline
  • Berichten: 874
    • ARduino Controlled MOdel RAilway
Re: Schema Loconet bezetmelder
« Reactie #33 Gepost op: 03 juni 2020, 14:35:43 »
Ja, nu is het beter te zien.
Het leek wel of het een veel kleinere connector was dan eerst.
Nee. Ik hoef geen pcb te hebben. Je ontwerp met de jumpers is voor mij niet interessant.

Nico

Remco_Nzo

  • Offline Offline
  • Berichten: 253
Re: Schema Loconet bezetmelder
« Reactie #34 Gepost op: 03 juni 2020, 19:22:48 »
Lex,

ziet er prachtig uit. Ik hoop dat het werkt zoals je het bedacht heb.

Nabrander: ik heb nu al een paar keer twijfels gehad of een melder wel/niet goed meldt (defecte opto gehad + een keer een losse draad + een keer een isolatie die toch contact maakte) en moet dan altijd de loconetmonitor opstarten om het te zien (poe, poe, ....).
Als ik ooit nog nieuwe bezetmelders ga maken dan duw ik er een setje leds op die parallel staan met de arduino-ingang (dus gestuurt worden door de opto) voor een directe terugkoppeling.
Wellicht nog een overweging voor je de volgende batch...een paar smd leds+bijbehorende weerstand zijn de kosten niet.

Remco.
« Laatst bewerkt op: 03 juni 2020, 19:24:53 door Remco_Nzo »
N-spoor in de koelkast gezet - nu heerlijk bezig met LGB op zolder (dcc, multimaus, massoth, mardec, arloco)

Lex van der Loo

  • Offline Offline
  • Berichten: 33
Re: Schema Loconet bezetmelder
« Reactie #35 Gepost op: 09 juni 2020, 11:57:28 »
@Nico, @Gerard, @Remco,

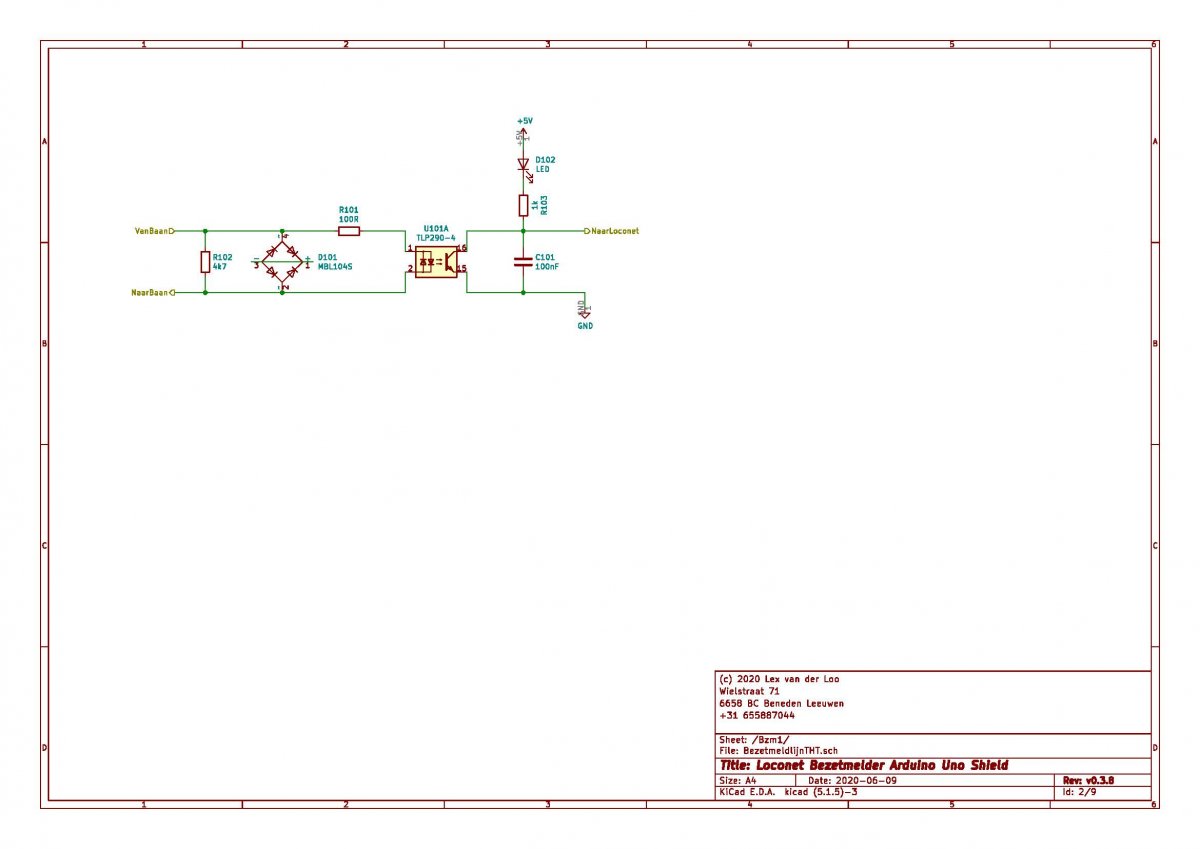

Bijgaand vier plaatjes.

Op basis van de prive-emailwisseling met jullie heb een nieuw ontwerp gemaakt.

Om te beginnen heb ik het idee om een print zonder Arduino te maken, laten varen: het is nu een shield voor de Arduino Uno.
Een Uno is voor ongeveer $2,= te koop en kan zo makkelijk uitgewisseld worden.
Dus qua kosten en gemak scheelt dat.

Verder heb ik de jumpers voor de keuze van de DCC-aanvoer vervangen door soldeereilandjes.
De eilandjes zijn standaard ingesteld op individuele DCC-aanvoer.
Die kunnen eenvoudig worden omgezet naar een gemeenschappelijke DCC-aanvoer door een extra soldeerbrugje te maken op de jumper.
De gemeenschappelijke aanvoer vindt dan plaats op de schroefterminal.

De verbinding met de baan heb ik vervangen door pinheaders.
Daar kunnen dan ofwel draden met busjes op geschoven worden of een female pinheader waar de secties aan vast zitten.
Dat is dezelfde verbinding die ik ook heb op de S88-kaarten die ik nog in gebruik heb.

Tot slot heb ik voor elke bezetmeldlijn een led toegevoegd.
Die LEDs met hun 8 weerstanden kunnen desgewenst achterwege gelaten worden.
Ik vond het wel handig dat op de kaart zelf ook te zien is of de lijn bezet is

En tot lsot is het een THT-versie geworden, zodat ik brugcellen kan gebruiken die 1,5A aankunnen.
De sporen van de baan naar de brugcel zijn wat dikker uitgevoerd dan de rest en zouden daarmee die stroom aan moeten kunnen.

Er komen nog vier gaten op de hoekpunten, zodat de kaart eventueel vastgezet kan worden.

Het is nu wel wat dringen geworden op de kaart.
Ik overweeg nog om de weerstanden voor de LEDs in een array te zetten.
En dat zou eventueel ook met de weerstanden Rn01 en Rn02 gedaan kunnen worden.
Maar, voor nu vind ik het even welletjes.... ;D

Lex.





iTrain Pro 5 op Raspberry Pi4  | Koploper94 | Intellibox 1 | DR5000 | SPROGIIv3 | Dinamo
S88 (Maaskant) | DCC Aduino servosturing wissels | OC32 seinsturing
Twee-rail | H0 | Voornamelijk Nederlands na 1945 | eigen NL-seinen

Remco_Nzo

  • Offline Offline
  • Berichten: 253
Re: Schema Loconet bezetmelder
« Reactie #36 Gepost op: 09 juni 2020, 21:26:58 »
Ziet er op het oog niet verkeerd uit.
Welke afmetingen is het geworden?
Is dat een gunstige afmeting voor de printbakker ( en dus voor de portemonnee)?

Let op dat de uno een rare spacing heeft tussen de twee header-groepjes, dus je moet echt een Arduino library gebruiken om de positie goed te krijgen.

En nu een prototype bestellen gok ik.
Succes.
Remco
N-spoor in de koelkast gezet - nu heerlijk bezig met LGB op zolder (dcc, multimaus, massoth, mardec, arloco)

Lex van der Loo

  • Offline Offline
  • Berichten: 33
Re: Schema Loconet bezetmelder
« Reactie #37 Gepost op: 09 juni 2020, 22:16:49 »
Hoi Remco,
De headers komen uit een speciale library met Arduino-footprints. Dus ik hoop dat dat goed gaat.
Afmetingen weet ik niet 1,2,3, maar ik blijf binnen 100 x 100 mm. Dus voor prototype is dat goedkoop.
Ik ga alles nog een keer nalopen en dan vijf stuks bestellen.
Even kijken welke printfabriek het snelt levert: JLCPCB of FirstPCB.
Gebruikt jij Kicad?
Lex.
iTrain Pro 5 op Raspberry Pi4  | Koploper94 | Intellibox 1 | DR5000 | SPROGIIv3 | Dinamo
S88 (Maaskant) | DCC Aduino servosturing wissels | OC32 seinsturing
Twee-rail | H0 | Voornamelijk Nederlands na 1945 | eigen NL-seinen

Remco_Nzo

  • Offline Offline
  • Berichten: 253
Re: Schema Loconet bezetmelder
« Reactie #38 Gepost op: 09 juni 2020, 23:28:19 »
Gebruikt jij Kicad?
Nee, heb ik nog nooit gebruikt.

Remco.
N-spoor in de koelkast gezet - nu heerlijk bezig met LGB op zolder (dcc, multimaus, massoth, mardec, arloco)

Lex van der Loo

  • Offline Offline
  • Berichten: 33
Re: Schema Loconet bezetmelder
« Reactie #39 Gepost op: 13 juni 2020, 14:11:33 »
Zojuist ontvangen.
Dit is de proefversie met THT-componenten van het zelfstandige printje (geen shield op een Arduino).
Hierin zitten in elk geval nog een paar beginners-foutjes....   :-[
Afstand van pennen van de USB-header is te klein
Afstand van de jumpers is te klein
Afstand van de schroefterminals te groot voor degene die ik heb liggen.
Maar: hiermee, kan ik het wel uitproberen  :D
Statistiek:
Ontwerp met Kicad.
Print gemaakt bij JLCPCB.
Ingestuurd op 20200603
Kost $ 13.28 voor vijf printen
Ontvangen op 20200613

iTrain Pro 5 op Raspberry Pi4  | Koploper94 | Intellibox 1 | DR5000 | SPROGIIv3 | Dinamo
S88 (Maaskant) | DCC Aduino servosturing wissels | OC32 seinsturing
Twee-rail | H0 | Voornamelijk Nederlands na 1945 | eigen NL-seinen

Remco_Nzo

  • Offline Offline
  • Berichten: 253
Re: Schema Loconet bezetmelder
« Reactie #40 Gepost op: 13 juni 2020, 14:46:44 »
Leuk hè?

Ik weet nog hoe het voelde om mijn allereerste ontworpen printjes in handen te krijgen.

Have fun met testen.
Remco
N-spoor in de koelkast gezet - nu heerlijk bezig met LGB op zolder (dcc, multimaus, massoth, mardec, arloco)

Martin Hornis

  • Offline Offline
  • Berichten: 1085
Re: Schema Loconet bezetmelder
« Reactie #41 Gepost op: 13 juni 2020, 23:34:19 »
Is dit schema ook (gedeeltelijk) bruikbaar voor het detecteren van Märklin-treinen? Daarbij ligt de ene rail aan massa. De detectierail ligt via een weerstand van 3k3 aan +5 V. Kan de brugcel weggelaten worden? De uitgang wordt op TTL-niveau (0 en 5 V) verwerkt. Want ik wil zoiets aansluiten op de ingang van een OC32.
« Laatst bewerkt op: 13 juni 2020, 23:35:50 door Martin Hornis »
Märklin K-rails met boogstralen > 500 mm; NS-lichtseinen met cijferbak: 4, 6 en 8 in één bak; iTrain; Intellibox I; OC32;
eigen treindetectiesysteem aangesloten op OC32;
controleprogramma's voor iTrain en OC32.

NTeering

  • Offline Offline
  • Berichten: 874
    • ARduino Controlled MOdel RAilway
Re: Schema Loconet bezetmelder
« Reactie #42 Gepost op: 14 juni 2020, 09:13:13 »
Treindetectie bij Märklin gebeurt doorgaans met massadetectie.
Dat kun je met de ArLoco als volgt doen:


Mvg
Nico

Martin Hornis

  • Offline Offline
  • Berichten: 1085
Re: Schema Loconet bezetmelder
« Reactie #43 Gepost op: 14 juni 2020, 14:21:24 »
Bedankt voor het schema. Maar... gaat dat goed komen als er een sleper sluiting maakt tussen de middenrail en het detectiestuk? Zoiets gebeurt nog wel eens bij wissels.
Märklin K-rails met boogstralen > 500 mm; NS-lichtseinen met cijferbak: 4, 6 en 8 in één bak; iTrain; Intellibox I; OC32;
eigen treindetectiesysteem aangesloten op OC32;
controleprogramma's voor iTrain en OC32.

Erik Baas

  • Offline Offline
  • Berichten: 174
Re: Schema Loconet bezetmelder
« Reactie #44 Gepost op: 14 juni 2020, 14:41:11 »
Ik ben bang dat je dan de ArLoco opblaast. Dat kan trouwens ook gebeuren als de loc even geen contact maakt met de railstaaf die aan massa ligt: de stroom zoekt dan een weg door de loc heen naar massa (via de geïsoleerde railstaaf), en ook dan komt er 16V AC (via een diode) op de electronica. Poef... :-(
Een weerstand en een extra diode om dat te voorkomen lijkt me aan te raden.
