Auteur Topic: Nieuwe baan: Dubbelspoor H0  (gelezen 1437 keer)

MS Modelbouw

  • Offline Offline
  • Berichten: 15
Nieuwe baan: Dubbelspoor H0
« Gepost op: 31 maart 2020, 22:42:59 »
Hallo mensen van dit forum,
ik heb door bepaalde omstandigheden mijn oude baan moeten afbreken en ik heb nu een nieuw baanplan gemaakt
- schaal H0
- 8 modules /platen
- z21/digitaal



Dit is mijn baanplan de rode lijnen zijn de rails

ik vroeg me af of jullie misschien even wilden kijken naar dit baanplan en als er tips zijn (voor bijvoorbeeld afmetingen, modules) hoor ik t graag
mvg Mika

bask185

  • Offline Offline
  • Berichten: 566
Re: Nieuwe baan: Dubbelspoor H0
« Reactie #1 Gepost op: 31 maart 2020, 22:57:05 »
Beetje aparte indeling. Het middenstuk is open? Moet je deze baan kunnen opbergen?

De bogen en zijkanten zijn nogal smal. Kan je die breder maken? Je kan ook in plaats van 8 modules 6 modules maken waarbij de bogen nog een recht stukje er aan vast hebben.

Ik zou zelf grotere modules maken waarbij het midden gevuld kan worden met scenery. Je kan nu net 1 stationnetje kwijt en een spoordijkje aan de onderkant.

Wat voor Materiaal heb je? Kan je nog naar N switchen of is dat geen optie?

Je kan misschien beter gebruik maken van meegebogen wissels voor in de bochten 1,20 is al zo kort

Mvg

Bas
« Laatst bewerkt op: 31 maart 2020, 22:59:01 door bask185 »

Klaas Zondervan

  • Online Online
  • Berichten: 18944
    • Pagina van klaas
Re: Nieuwe baan: Dubbelspoor H0
« Reactie #2 Gepost op: 31 maart 2020, 23:31:54 »
Een advies: teken het eens op schaal uit, gewoon op een stuk papier. Handigst is 1:10, dus 1 cm op je baan wordt 1 mm op de tekening.
Je zult dan meteen wat knelpunten zien. De bogen in de hoeken lijken me veel te krap worden en op de bovenste module houd je tussen de overloopwissels bijna geen spoorlengte meer over.
"Without" wordt omgebouwd tot "Heuvelland"
Het werk aan "Uit en Thuis" ligt daardoor stil.

Hennik

  • Offline Offline
  • Berichten: 66
Re: Nieuwe baan: Dubbelspoor H0
« Reactie #3 Gepost op: 01 april 2020, 00:26:27 »

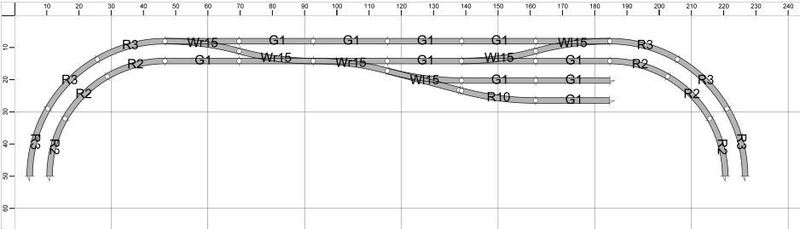

120cm breedte voor H0 is inderdaad wel weinig... Uitgaande van Roco Line rails met de kleinste boogstralen, heb je voor jouw plan al minimaal 230cm nodig, en nauwelijks tot geen opstelruimte..


MS Modelbouw

  • Offline Offline
  • Berichten: 15
Re: Nieuwe baan: Dubbelspoor H0
« Reactie #4 Gepost op: 01 april 2020, 09:49:08 »
Het is de bedoeling dat ik de baan weer uit elkaar kan halen vandaar dat het middenstuk open is.
ik heb namelijk niet veel opslag ruimte meer.

de bogen zijn 20cm breed, daar passen toch 2 stukken rails naast elkaar? of moeten die bocht len 30cm?

mvg Mika

Hennik

  • Offline Offline
  • Berichten: 66
Re: Nieuwe baan: Dubbelspoor H0
« Reactie #5 Gepost op: 01 april 2020, 10:02:49 »
De straal van de buitenste boog is bij Roco Line zo'n 42cm
Dat past niet op 20cm  ;)

MS Modelbouw

  • Offline Offline
  • Berichten: 15
Re: Nieuwe baan: Dubbelspoor H0
« Reactie #6 Gepost op: 01 april 2020, 10:06:40 »
Ik ben van plan om het hout in de zelfde vorm te zagen als de rails ligt.
dus 2 sporen naast elkaar past dan toch wel op 20cm breedte?
als je constant 20cm aanhoud als je de bocht zaagt

of zie ik dat helemaal verkeerd?

Rondje_HO

  • Offline Offline
  • Berichten: 6093
Re: Nieuwe baan: Dubbelspoor H0
« Reactie #7 Gepost op: 01 april 2020, 10:12:18 »
Hoi   :)  Vraagje: komt er nog iets van een latten-frame onder de platen?

Met vr. groet, Martijn.

Klaas Zondervan

  • Online Online
  • Berichten: 18944
    • Pagina van klaas
Re: Nieuwe baan: Dubbelspoor H0
« Reactie #8 Gepost op: 01 april 2020, 10:17:22 »
20 cm is wel breed genoeg voor 2 sporen naast elkaar, maar het gaat om de boogstraal.
Dus nog maar eens het advies: teken het uit op schaal. Of als je het railmateriaal al hebt: leg het uit op de vloer.
Van je tekening kloppen de verhoudingen niet. De bovenste en onderste module zijn 120 cm lang en 50 cm breed, dat komt in de tekening niet goed uit.
« Laatst bewerkt op: 01 april 2020, 10:19:07 door Klaas Zondervan »
"Without" wordt omgebouwd tot "Heuvelland"
Het werk aan "Uit en Thuis" ligt daardoor stil.

MS Modelbouw

  • Offline Offline
  • Berichten: 15
Re: Nieuwe baan: Dubbelspoor H0
« Reactie #9 Gepost op: 01 april 2020, 10:19:59 »
Ik ben wel van plan een latten frame onder de platen
ik weet alleen niet hoe ik dat het beste kan maken
weet iemand hier misschien hoe ik het beste de verbindingen aan elkaar kan maken van hout (en dat ik ze ook weer los kan maken)
Oké bedankt voor het advies , ik zal het meenemen met het bouwen/ontwerpen van mijn treinbaan

Mvg Mika
« Laatst bewerkt op: 01 april 2020, 10:35:45 door MS Modelbouw »

72sonett

  • Team encyclopedie
  • Offline Offline
  • Berichten: 1594
    • El Carrilet
Re: Nieuwe baan: Dubbelspoor H0
« Reactie #10 Gepost op: 09 april 2020, 14:41:48 »
Zie onderbouwconstructies in de encyclopedie.
El Carrilet

Not sent from my Pocketline Swing 380, Xperia Z2, iPhone, C5503, ALE-L21 or SM-G900F using Tapatalk.

MH

MS Modelbouw

  • Offline Offline
  • Berichten: 15
Re: Nieuwe baan: Dubbelspoor H0
« Reactie #11 Gepost op: 09 april 2020, 15:03:13 »
Bedankt!

eitreb

  • Offline Offline
  • Berichten: 80
Re: Nieuwe baan: Dubbelspoor H0
« Reactie #12 Gepost op: 10 april 2020, 19:19:21 »
Hoi Mika,
Bij die afmetingen kun je beter schaal N of Z nemen is mijn advies.
En zelfs dan is het al uitdaging om een goed baanplan te maken.
De tussenruimte in het midden is nu  te klein om te staan denk ik.
Rondom overal 30cm brede modules geeft een tussenruimte van 60x60 cm en dat zou net kunnen misschien,maar met die breedte is een kleinere schaal eigenlijk noodzakelijk.
Alleen de wisselstraten vereisen al de nodige ruimte.
Voor kleine modules kun je ook kijken naar MiniMax-modules.
Groet,
Bert

« Laatst bewerkt op: 10 april 2020, 19:23:16 door eitreb »

eitreb

  • Offline Offline
  • Berichten: 80
Re: Nieuwe baan: Dubbelspoor H0
« Reactie #13 Gepost op: 10 april 2020, 19:27:41 »
« Laatst bewerkt op: 10 april 2020, 20:37:26 door eitreb »
