Auteur Topic: 3D/RM: GVB 12G (Amsterdamse gelede tram in H0)  (gelezen 14161 keer)

WeKra

  • Offline Offline
  • Berichten: 1268
  • Trams, trams en nog eens trams!
    • Facebook
3D/RM: GVB 12G (Amsterdamse gelede tram in H0)
« Gepost op: 29 juni 2019, 02:53:29 »

GVB 12G tram Trapwagen 817, Lijn 17, Cornelis Lelylaan by Moozbad027, on Flickr



Luitjes,

Ondanks mijn principiële afkeer voor al het Amsterdamse, ben ik toch geprikkeld geraakt om de bekende 'Trapwagens' of 'Hangbuiken' te maken. Niet alleen omdat ze op zich vrij makkelijk zijn, gezien de hoekige/rechte constructie, ook omdat ze een navolging zijn van mijn zo geliefde HTM GTL8. De aanwezige overeenkomsten zijn immers overduidelijk.

Ik ben begonnen met de 12G (Want de 11G is reeds al op de markt gebracht, maar zal wellicht erna komen)

Wel nu, ik heb nog nooit in dat apparaat gezeten. Reden genoeg om woensdag een middagje Amsterdam te plannen, maar tot die tijd zit ik met de tekeningen en fotomateriaal.

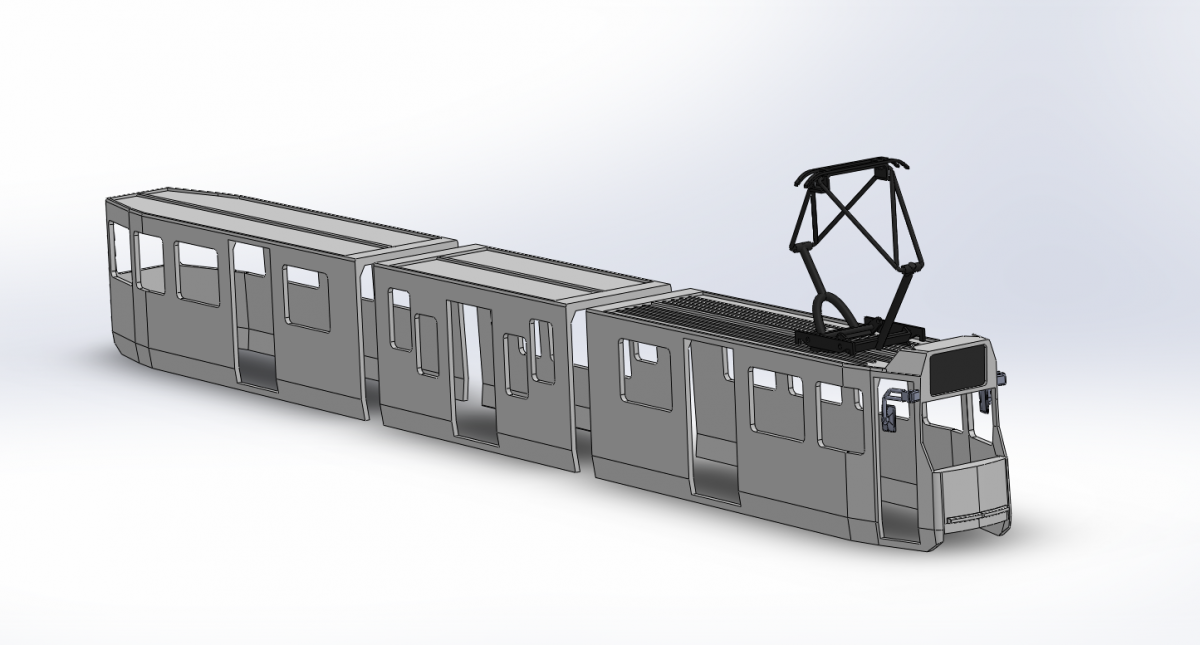

Dus hierbij het voorproefje. De kappen zelf zijn allemaal volgens de technische tekeningen op schaal. Ik heb zo'n 2.000 tekeningen, van de bout in de geleding tot aan het profiel van de spiegel, waardoor ik vrijwel elke vorm, maat of constructiewijze exact kan overnemen. Maar dat werkt niet met 3D gevormde delen, zoals de kop. Het is me nog onduidelijk of deze nu juist is...

Voor eenieder die goede tips, raadzaam advies of opbouwende kritiek heeft; graag!!!








« Laatst bewerkt op: 29 juni 2019, 02:55:05 door WeKra »
Trambestuurder PCC, GTL8, Hoftrammm & Avenio bij de HTM. Check ook mijn Facebook

Den Zoeterdam

  • BNLS trambaan-deelnemer
  • Offline Offline
  • Berichten: 1336
Re: 3D/RM: GVB 12G (Amsterdamse gelede tram in H0)
« Reactie #1 Gepost op: 29 juni 2019, 07:35:00 »
Lekker bezig (y)

Chris2412

  • Offline Offline
  • Berichten: 1427
  • Machinist internationaal Lineas Nl
Re: 3D/RM: GVB 12G (Amsterdamse gelede tram in H0)
« Reactie #2 Gepost op: 29 juni 2019, 09:06:28 »
Wes,

Zou je de kappen zo kunnen maken dat ze op een roco tram onderstellen passen?
Dan kun je vrij goedkoop aan een goede aandrijving komen.

Groeten Chris
De beste manier om een trein te halen is om de vorige net te missen

Martijn de Kuiper

  • Bestuur
  • Offline Offline
  • Berichten: 2292
Re: 3D/RM: GVB 12G (Amsterdamse gelede tram in H0)
« Reactie #3 Gepost op: 29 juni 2019, 10:08:17 »
Hi

Ga je ze dan ook aanbieden? Wel erg geïnteresseerd namelijk.

Als je foto’s nodig hebt, ik woon om de hoek van een lijn waar ze op rijden. Wel nu even niet in het land, maar als je iets tegen die tijd nodig hebt ?

Zo op eerste gezicht steekt je neus iets te ver uit.

Martijn
Martijn

WeKra

  • Offline Offline
  • Berichten: 1268
  • Trams, trams en nog eens trams!
    • Facebook
Re: 3D/RM: GVB 12G (Amsterdamse gelede tram in H0)
« Reactie #4 Gepost op: 29 juni 2019, 11:31:21 »
@Martijn: De inham (wat resulteert in het uitsteken van de neus) is van de tekening overgenomen. Het optische effect van de ruiten moet er nog even bij komen, maar die kan ik pas doen als ik zeker ben dat de hoogte van het gat bijvoorbeeld klopt.

@Chris: Nee, want dan ben je verplicht om een Roco tram te kopen. Ik heb de aandrijvingen (Halling) gewoon op voorraad.

Oh en:
Roco tram dubbelgeleed (Via MP): 100-150 euro
Aandrijving:
2x Halling draaistel a 24,- = 48,-
Motortjes a 2,= 4,-
4 asjes a 1,50 = 6,-
Draadmateriaal =2,-
Chassis 3D print = 25,-

Totaal = 85,-

Nou, ik weet het wel :-D

Op die foto's kom ik zeker terug! Ik ga woensdag zelf even kijken om te kijken, maar er zullen vast dingen die ik tussendoor nodig heb...
Trambestuurder PCC, GTL8, Hoftrammm & Avenio bij de HTM. Check ook mijn Facebook

Menno

  • Offline Offline
  • Berichten: 2720
    • Mijn van-alles website
Re: 3D/RM: GVB 12G (Amsterdamse gelede tram in H0)
« Reactie #5 Gepost op: 29 juni 2019, 11:57:24 »
Het totaalplaatje klopt in ieder geval prima ;) .

Paar detaildingetjes voor hen die het nabouwen overwegen:

Die 12G's zijn op een gegeven moment gerenoveerd.
Daarbij werd de oude rol-lijnfilm vervangen door een elektronische (waarbij, heel leuk, de analfabeten-tekens naast het lijnnummer gewoon gedigitaliseerd werden)

De deuren gingen van rood naar blauw en de deuren zijn uiteindelijk (maar dat kwam later voor zover ik weet) vervangen door andere types met grotere ramen. Dit (geloof ik) naar aanleiding van de ongelukken op de sneltramlijn, waar dezelfde deuren in gebruik waren.
Ook de zwarte stootrand over (vrijwel) gehele lengte van de tram verdween, of werd meegeschilderd, dat weet ik niet.

De ramen die tot dan toe gelijk liepen met de ramen in de deuren, werden toen in de dubbele deuren, groter en liepen verder naar onderen door.
De voordeur bleef op vrijwel onzichtbare wijzigingen na, hetzelfde.

De lichtblauwe band om alle ramen (onderbroken door de deuren) verdween.
De donkerblauwe onderrand, idem.

De deuren waren voortaan blauw, de onderkant lichterblauw, alles rondom de ramen wit en pas bovenin loopt de 'GVB-streep' slechts onderbroken door het logo.

Langs het raam en rondom de lijnfilm was het vroeger donkerblauw (rondom het raam een heeel dun stukje). Dat is nu wit geworden.

Daarnaast hebben (hadden? ik heb er nooit logica in ontdekt) meerdere trams extra richtingaanwijzers of iets dergelijks naast de lijnfilm zitten. Ik heb ze nooit zien werken en weet dus ook niet wat de bedoeling ervan was (misschien wel iets voor in de werkplaats?)

Nee, ik heb niets met trams in Amsterdam gehad vroeger ;)

Chris2412

  • Offline Offline
  • Berichten: 1427
  • Machinist internationaal Lineas Nl
Re: 3D/RM: GVB 12G (Amsterdamse gelede tram in H0)
« Reactie #6 Gepost op: 29 juni 2019, 12:08:22 »
@Martijn: De inham (wat resulteert in het uitsteken van de neus) is van de tekening overgenomen. Het optische effect van de ruiten moet er nog even bij komen, maar die kan ik pas doen als ik zeker ben dat de hoogte van het gat bijvoorbeeld klopt.

@Chris: Nee, want dan ben je verplicht om een Roco tram te kopen. Ik heb de aandrijvingen (Halling) gewoon op voorraad.

Oh en:
Roco tram dubbelgeleed (Via MP): 100-150 euro
Aandrijving:
2x Halling draaistel a 24,- = 48,-
Motortjes a 2,= 4,-
4 asjes a 1,50 = 6,-
Draadmateriaal =2,-
Chassis 3D print = 25,-

Totaal = 85,-

Nou, ik weet het wel :-D

Op die foto's kom ik zeker terug! Ik ga woensdag zelf even kijken om te kijken, maar er zullen vast dingen die ik tussendoor nodig heb...


Dat is idd stukken goedkoper.
Hoor wel als je over gaat op serieproductie 8)
De beste manier om een trein te halen is om de vorige net te missen

WeKra

  • Offline Offline
  • Berichten: 1268
  • Trams, trams en nog eens trams!
    • Facebook
Re: 3D/RM: GVB 12G (Amsterdamse gelede tram in H0)
« Reactie #7 Gepost op: 30 juni 2019, 10:51:55 »
@Menno: Thanks voor je info! Een hoop van de info is me inderdaad duidelijk, ik ga vooralsnog eerst de versie maken die NU rondrijdt (dwz, degene die ik as woensdag ga fotograferen...)

Betreft de knipperlichten naast de koersbak: Die zitten er inderdaad op bij de 11G (tweerichting)


Ik ben inmiddels bezig geweest met de aandrijving, het chassis. Motortje van het altijd betrouwbare Mitsumi, Halling draaistelletjes en losse asjes.



Met een stukje Cable Management.



De verbinding is met een enkele M2x8 schroef. Deze komt van onderaf in het draaistel, en sluit daarmee ook de C-bak op. Deze heeft een trechter-vormig gat, zodat er nog wat vrije beweging in zit. De schroef tapt zich vast in het chassis van de A bak, en sluit daarmee alles bij elkaar, en kan daarmee ook niet 'te vast' worden gezet. (Er zit tussen elke verbinding nog wat ruimte)



Hierna bekeken wat de maximale boogradius is die het model aankan (ivm de lage schortplaten die de draaistellen blokkeert)



Met 225mmm, waar 23-24 het vereiste is voor trammetjes, komt dit perfect uit.  ;D



Trambestuurder PCC, GTL8, Hoftrammm & Avenio bij de HTM. Check ook mijn Facebook

Sven

  • Offline Offline
  • Berichten: 6262
  • Eton Wick, UK
    • Ga naar de Tramfabriek
Re: 3D/RM: GVB 12G (Amsterdamse gelede tram in H0)
« Reactie #8 Gepost op: 30 juni 2019, 11:16:53 »
Je zou kunnen overwegen een uitsparing te maken voor een moertje, zodat ook in de toekomst de schroef er goed in blijft draaien. Ik word altijd wat nerveus van een schroef in plastic. Kun je 3x doen, dan heeft de schroefdraad zijn beste tijd wel gehad.
Backer & Rueb stoomtrams in 1:87 op www.tramfabriek.nl.
Volg mijn bouwactiviteiten op Facebook.

martijn v m

  • Henk de Rode Rattenslang
  • Offline Offline
  • Berichten: 4211
  • Heerwijk in H0
    • vames
Re: 3D/RM: GVB 12G (Amsterdamse gelede tram in H0)
« Reactie #9 Gepost op: 30 juni 2019, 17:59:36 »
Hee wat een goed plan Wes  (y)

En handig die tekeningen.

Graag 1 in afleverings toestand en 1 zoals ze nu rijden.

Greetz
Bouwt aan H0 modeltrambaan Heerwijk

Menno

  • Offline Offline
  • Berichten: 2720
    • Mijn van-alles website
Re: 3D/RM: GVB 12G (Amsterdamse gelede tram in H0)
« Reactie #10 Gepost op: 30 juni 2019, 20:38:35 »
[...]ik ga vooralsnog eerst de versie maken die NU rondrijdt (dwz, degene die ik as woensdag ga fotograferen...)
Cool! Dus het model krijgt een werkende digitale koersol! ;D
Betreft de knipperlichten naast de koersbak: Die zitten er inderdaad op bij de 11G (tweerichting)
Er zit dus toch logica in ;)
De verbinding is met een enkele M2x8 schroef. Deze komt van onderaf in het draaistel, en sluit daarmee ook de C-bak op. Deze heeft een trechter-vormig gat, zodat er nog wat vrije beweging in zit. De schroef tapt zich vast in het chassis van de A bak, en sluit daarmee alles bij elkaar, en kan daarmee ook niet 'te vast' worden gezet. (Er zit tussen elke verbinding nog wat ruimte)
Ik zou ook kijken of je op z'n minst een moertje in het plastic op kan sluiten (desnoods zelfs een borgmoer, draait de boel ook niet makkelijk los)

Maar misschien snap ik de constructie niet helemaal 100 % ;)

EDIT: vergeet ik het belangrijkste: ik heb, jaren terug, van een kennis van mijn moeder die bij het GVB werkte, bouwplaten van de 12G gekregen in (ik geloof) 1:50.
Ik heb 1 exemplaar in elkaar zitten en (volgens mij) nog een complete,, ongebouwde, over. Ik moet wel zoeken, maar als je er wat aan hebt, moet je het maar zeggen.
« Laatst bewerkt op: 30 juni 2019, 20:40:17 door Menno »

WeKra

  • Offline Offline
  • Berichten: 1268
  • Trams, trams en nog eens trams!
    • Facebook
Re: 3D/RM: GVB 12G (Amsterdamse gelede tram in H0)
« Reactie #11 Gepost op: 01 juli 2019, 15:55:11 »
Cool! Dus het model krijgt een werkende digitale koersol!

Oei, betrapt! ... Nee, dat zal er niet in komen. Ik zal wel kijken naar verlichting achter de koersol. Maar om die netjes en even diffuus achter het paneel te krijgen zou nog een opgave zijn... Iemand ideeën?

Voor dat moertje: Ik heb er even over zitten tobben, want dan wordt de marge heel klein in de geleding. Daarnaast heeft de schroef geen 'einde' en wordt deze niet netjes vastgezet. Ik ga eerst even kijken of het werkt in het prototype, om erna alsnog te overwegen! Bedankt voor de input!

Die bouwtekening ken ik toevallig! Maar die heeft weinig toevoeging meer, vrees ik.


Update:

Ik heb de geledingen netjes opgesloten, iets dat ik eerder ook bij de GTL wilde doen (en ook is gebeurd, maar anders uitgevoegd). Met deze dubbele wand constructie, is de doorkijk bij de geleding volledig verdwenen. (Zoals het echie..)




En de vrije doorkijk is nog steeds gegarandeert. :-)


Ook wat zaken op het dak gedaan.


Alleen, hoe ziet nu toch de kast onder het rek in de C bak eruit? Ik weet dat het de omvormer is, maar hoe dit er uit ziet... Als iemand een foto hiervan heeft, dan heel graag. Ik verwacht niet dat ik in korte termijn op het dak van een 12G kom te staan...

Kontje.  :-*


(Ik onderzoek de mogelijkheid voor verlichting op een PCB'tje nog)

Trambestuurder PCC, GTL8, Hoftrammm & Avenio bij de HTM. Check ook mijn Facebook

martijn v m

  • Henk de Rode Rattenslang
  • Offline Offline
  • Berichten: 4211
  • Heerwijk in H0
    • vames
Re: 3D/RM: GVB 12G (Amsterdamse gelede tram in H0)
« Reactie #12 Gepost op: 01 juli 2019, 17:08:02 »
Over dat diffuus voor achter het display.

Opaal plexiglas kan. Is licht door latend. Maar verspreid het mooi.

En dat naats de lijnfilm op een 11G zijn achterlichten. Geen knipperlichten.



Zie.
Bouwt aan H0 modeltrambaan Heerwijk

WeKra

  • Offline Offline
  • Berichten: 1268
  • Trams, trams en nog eens trams!
    • Facebook
Re: 3D/RM: GVB 12G (Amsterdamse gelede tram in H0)
« Reactie #13 Gepost op: 01 juli 2019, 17:11:54 »
Heb je een link of voorbeeld? Klinkt alsof je ervaring ermee hebt.

Ohja, achterlichten.  ;D
Trambestuurder PCC, GTL8, Hoftrammm & Avenio bij de HTM. Check ook mijn Facebook

ATB

  • Offline Offline
  • Berichten: 1347
  • Modelrailroading is fun
Re: 3D/RM: GVB 12G (Amsterdamse gelede tram in H0)
« Reactie #14 Gepost op: 01 juli 2019, 17:52:30 »
Als ik naar de foto van Martijn kijk, dan zie ik de opbouw op de kop aan de zijde waar geen pantograaf zit. Op de 3D tekening zit dat precies andersom. Ik ben geen kenner, verre van dat, maar het viel mij op. Succes verder.

Ted

P.S. Wellicht omdat de foto een 11G betreft en geen 12G.
« Laatst bewerkt op: 01 juli 2019, 17:54:36 door ATB. Reden: nader inzien »
