Auteur Topic: NCS 7/8 tot NS 61 62 Maffei lok in spoor 0  (gelezen 28356 keer)

FritsT

  • Offline Offline
  • Berichten: 4044
    • nulpunt
Re: NCS 7/8 tot NS 61 62 Maffei lok in spoor 0
« Reactie #255 Gepost op: 18 september 2019, 10:17:03 »
Zondagavond besteld bij Salomons, 60 cm pijp 28x1,0. Maandagmorgen afgehandeld en vanmorgen ontvangen. Netjes verpakt in hout.
Per loc komt een ketel voor de Maffei op 15 euro.

5 ketels aan elkaar,
IMG_3513 by Nulpunt0, on Flickr

FritsT

  • Offline Offline
  • Berichten: 4044
    • nulpunt
Re: NCS 7/8 tot NS 61 62 Maffei lok in spoor 0
« Reactie #256 Gepost op: 18 september 2019, 13:02:54 »
Bij de Maffei liggen de beplating van de rookkast en de ketel even hoog. Net zoals in Vs.1. ga ik een stukje van de buis afdraaien zodat de beplating van de rookkast op hetzelfde niveau komt.
In Vs.1.heb ik 2mm dik buis gebruik, maar nu heb ik, ivm kostenbesparing (30-40 euro) 1 mm buis gekocht. Van die 1 mm moet  in ieder geval 0,4, plaatdikte af maar ik reken met 0,5-0,6 mm Liever teveel dan te weinig. Dan blijft er heel weinig vlees over om te draaien en je loopt de kans dat het werkstuk breekt. Daarom heb ik in de buis een kleinere passende buis geschoven en toen pas de draaibank aangezet. Kost je dus een extra stukje 27 mm buis, maar dat is goedkoper dan een dikke 28 mm buis.

Links de nieuwe buis, linksonder een imitatie rookkast 0,4 en in het midden de uiteindelijke buis met een 27 mm buis er in geschoven.
IMG_3516 by Nulpunt0, on Flickr

Afdraaien tot 0,3 ging perfect.
IMG_3515 by Nulpunt0, on Flickr

IMG_3517 by Nulpunt0, on Flickr

moonlicht

  • Offline Offline
  • Berichten: 144
Re: NCS 7/8 tot NS 61 62 Maffei lok in spoor 0
« Reactie #257 Gepost op: 18 september 2019, 14:18:13 »
netjes
maar is rood koper geen optie?
28mm is een standaard diameter voor waterleiding.
Cor

FritsT

  • Offline Offline
  • Berichten: 4044
    • nulpunt
Re: NCS 7/8 tot NS 61 62 Maffei lok in spoor 0
« Reactie #258 Gepost op: 18 september 2019, 15:46:24 »
Mag jij voor jouw model gaan proberen, maar dat stuk afdraaien.... succes  ;D  , ik houd het bij messing.

moonlicht

  • Offline Offline
  • Berichten: 144
Re: NCS 7/8 tot NS 61 62 Maffei lok in spoor 0
« Reactie #259 Gepost op: 18 september 2019, 16:02:06 »
ik vraag het omdat je voor de 8100 ook 28mm heb gebruikt.
daar is afdraaien niet gedaan (al begrijp ik dat de ketel 27mm had moeten zijn)
dus ik zie het als een optie
en nee ,ik ga deze lok niet maken .
Cor

FritsT

  • Offline Offline
  • Berichten: 4044
    • nulpunt
Re: NCS 7/8 tot NS 61 62 Maffei lok in spoor 0
« Reactie #260 Gepost op: 18 september 2019, 16:27:41 »
Bij de 8100 ligt de rookkast beplating hoger, dan die van de ketel dus die hoef je niet af te draaien. Overigens is het draaien van koper een kunst die ik (nog) niet beheers. Vandaar mijn keuze voor messing.

Maar toch jammer dat je dit snoepje niet gaat bouwen. Maar er ligt genoeg op de plank, dus vervelen zullen we ons beiden niet doen. Blijft hobby.

FritsT

  • Offline Offline
  • Berichten: 4044
    • nulpunt
Re: NCS 7/8 tot NS 61 62 Maffei lok in spoor 0
« Reactie #261 Gepost op: 18 september 2019, 21:14:26 »
Het Shapeways winkeltje heeft er weer een onderdeel bij.

https://www.shapeways.com/shops/1795

De deksels voor de watertanks zijn ook al een heel eind op weg en waarschijnlijk maken we de rookkastdeur (met toeters en bellen) er ook nog bij. Komt allemaal op het conto van John. Dit zijn overigens zijn eerst werkzaamheden op dit gebied. Petje af.

FritsT

  • Offline Offline
  • Berichten: 4044
    • nulpunt
Re: NCS 7/8 tot NS 61 62 Maffei lok in spoor 0
« Reactie #262 Gepost op: 19 september 2019, 12:38:10 »
Het gaat hard, want er staat sinds vanmorgen weer een nieuw onderdeel in het winkeltje, de deksel op de watertank.

https://www.shapeways.com/product/VXTRZ8XJK/waterdeksel-v1-0?optionId=123027116

1795

  • Offline Offline
  • Berichten: 1109
    • Raamsdonk spoor 0
Re: NCS 7/8 tot NS 61 62 Maffei lok in spoor 0
« Reactie #263 Gepost op: 19 september 2019, 16:27:05 »
Mocht je nog willen, bestellen kan nu nog. Ik heb de tekeningen klaar voor de goederenwagens, die achter de lok kunnen, die bestelling gaat volgende week de deur uit. De lok kan dus nu nog meebesteld worden..

wagens:
https://forum.beneluxspoor.net/index.php?topic=89968.0

lok
https://forum.beneluxspoor.net/index.php?topic=89741.msg3222050085#msg3222050085
De lok is echt eenvoudig te bouwen, ook voor een beginner. Gelaserd frame van 0.7mm messing, met pasnokjes,
Zelf bestellen (lijst is er waar wat, ) slaters aandrijving en wielen, dommen, schoorsteen en veiligheid, waterluiken en rookkastdeur shapeways. klinknagels bij Fohrmann, enkele andere onderdelen (buffers, handrailhouders), bij philotrain en anderen.
Buigmallen zijn gemaakt/aanwezig voor de te buigen delen, we staan weer op rail, daar zullen we ook aan de loks en wagons bouwen, en ook daar kunnen de delen gebogen worden!!


Spoor 0 is ook mooi.....Raamsdonk
http://1795spoor0.blogspot.com/

FritsT

  • Offline Offline
  • Berichten: 4044
    • nulpunt
Re: NCS 7/8 tot NS 61 62 Maffei lok in spoor 0
« Reactie #264 Gepost op: 21 september 2019, 14:06:27 »
We zijn een beetje aan het oefenen met de "lay-out" van de onderdelen in het winkeltje bij Shapeways omdat we zien dat er prijsvarianten mogelijk zijn. Scheelt allemaal niet veel, maar toch.

https://www.shapeways.com/shops/1795

1795

  • Offline Offline
  • Berichten: 1109
    • Raamsdonk spoor 0
Re: NCS 7/8 tot NS 61 62 Maffei lok in spoor 0
« Reactie #265 Gepost op: 21 september 2019, 14:42:09 »

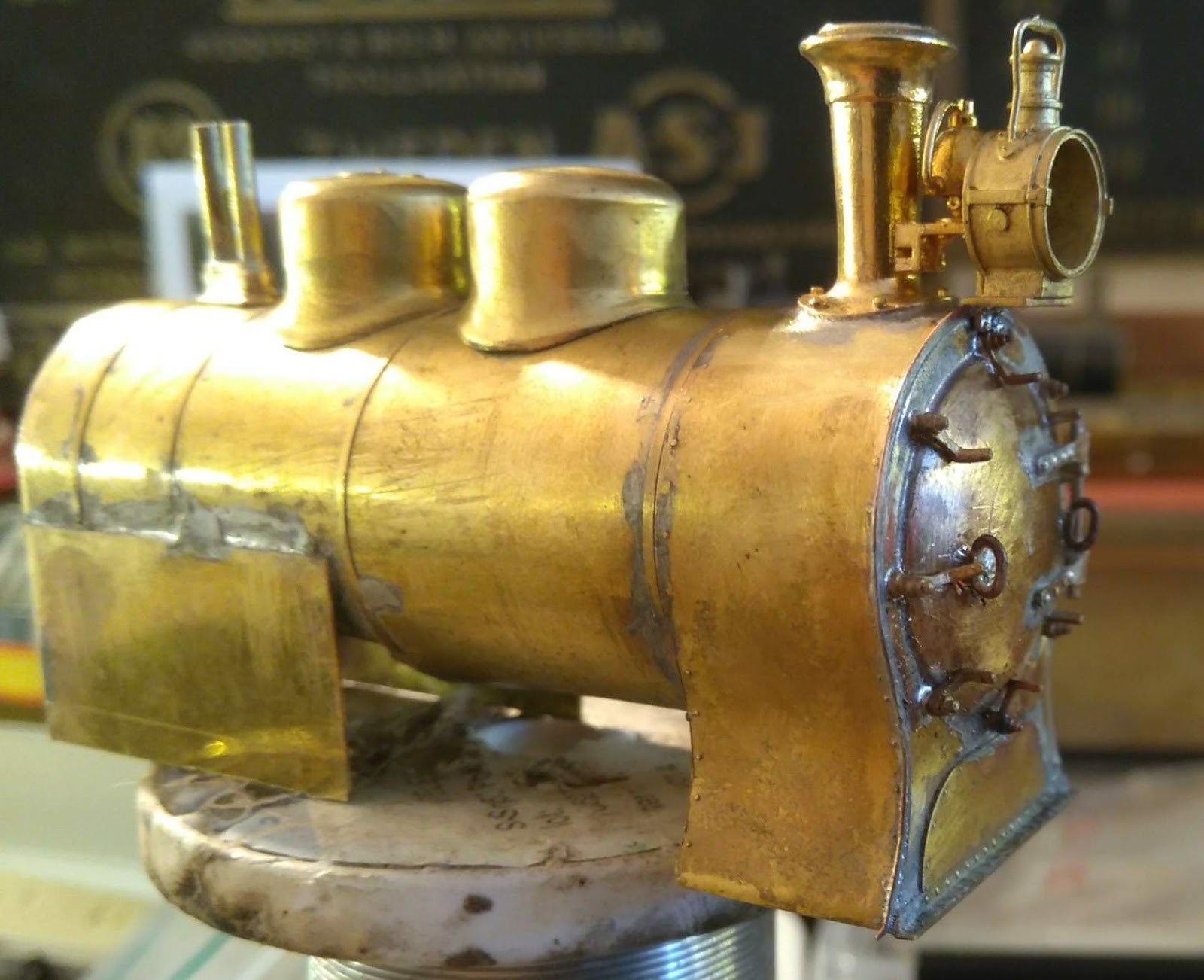

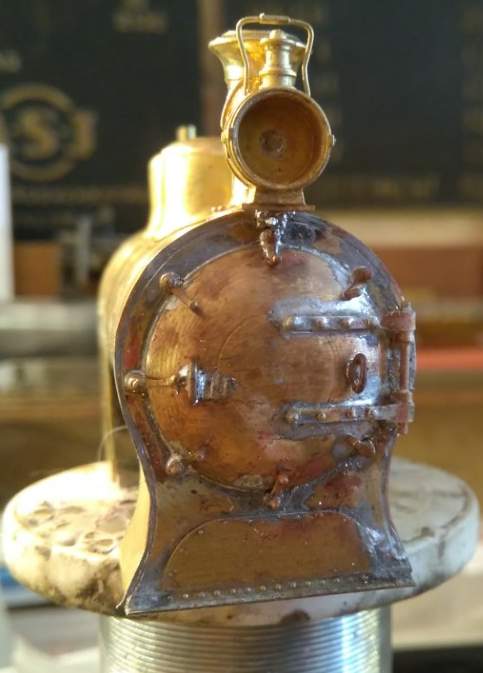

eens verder met het keteltje, met name rookkast.
Ook daar is de bedoeling dat die op shapeways komt (rookkastdeur met knevels).... hier nog uit losse onderdelen, en gedraaide
deur.

Hier zit al wel de door John getekende en door shapeways geprinte schoorsteen op.




Spoor 0 is ook mooi.....Raamsdonk
http://1795spoor0.blogspot.com/

JaJo

  • Offline Offline
  • Berichten: 10328
  • Spoor-0 & Spoor-1
    • Modeltreinbaan.nl
Re: NCS 7/8 tot NS 61 62 Maffei lok in spoor 0
« Reactie #266 Gepost op: 21 september 2019, 16:40:12 »
 (y) (y) (y)
Groet Jaap
Duits/NL, Spoor-0 en Spoor-1.Tijdperk II en III.
http://www.modeltreinbaan.nl

FritsT

  • Offline Offline
  • Berichten: 4044
    • nulpunt
Re: NCS 7/8 tot NS 61 62 Maffei lok in spoor 0
« Reactie #267 Gepost op: 22 september 2019, 00:05:28 »
De 3D-rookkastdeur in ontwikkeling.

Deur01 by Nulpunt0, on Flickr
« Laatst bewerkt op: 22 september 2019, 13:28:17 door FritsT »

1795

  • Offline Offline
  • Berichten: 1109
    • Raamsdonk spoor 0
Re: NCS 7/8 tot NS 61 62 Maffei lok in spoor 0
« Reactie #268 Gepost op: 22 september 2019, 22:23:09 »

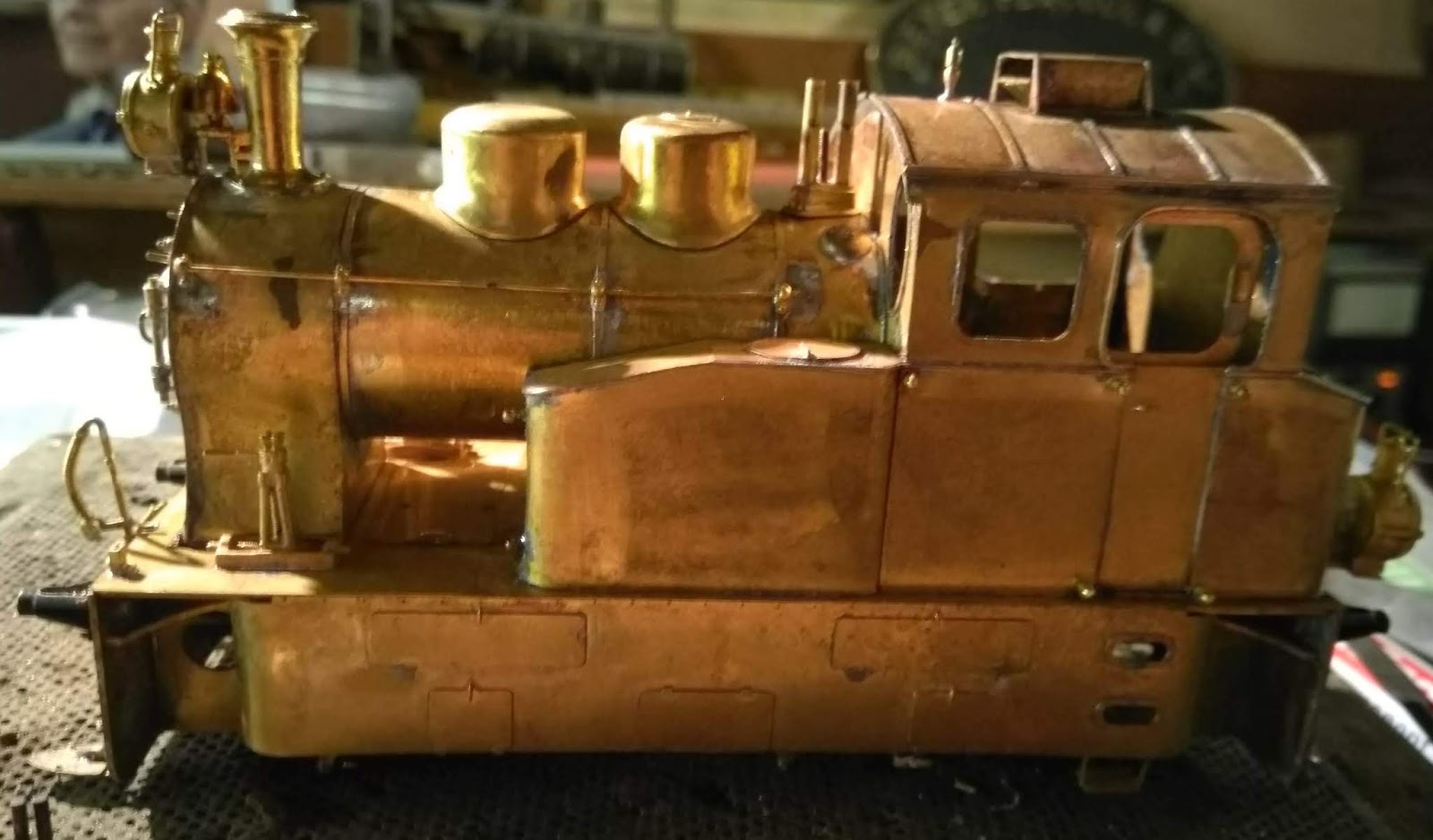

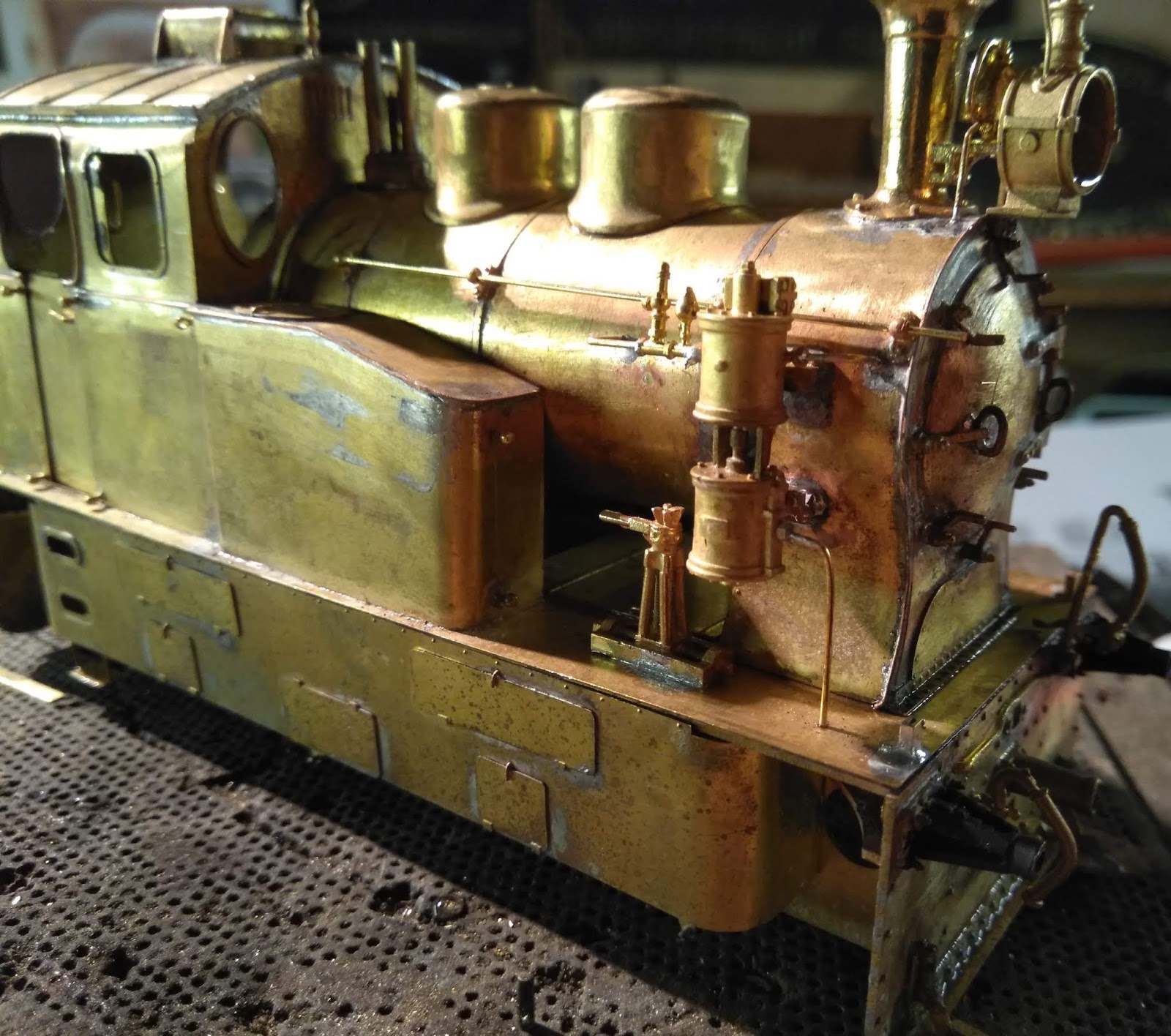

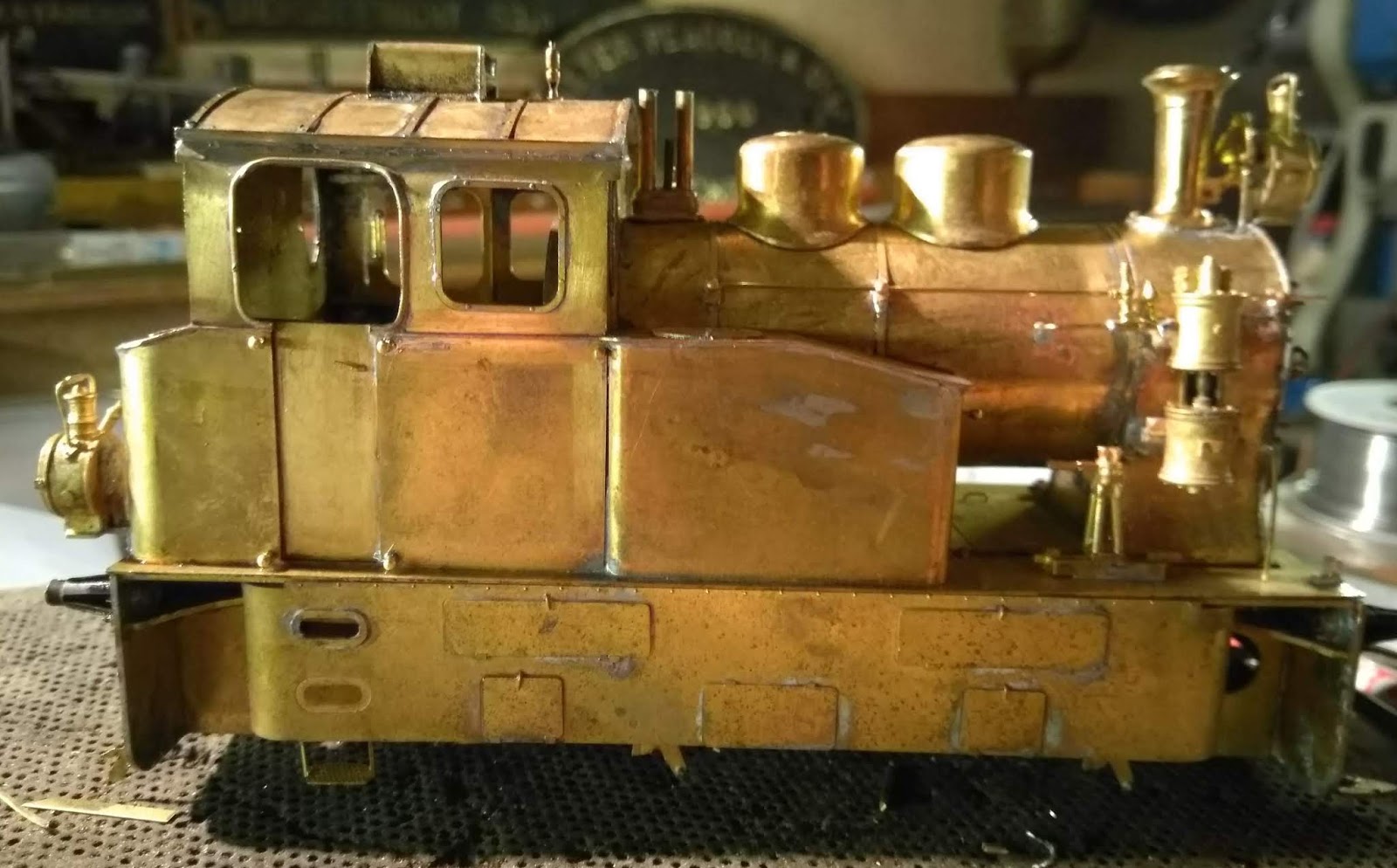

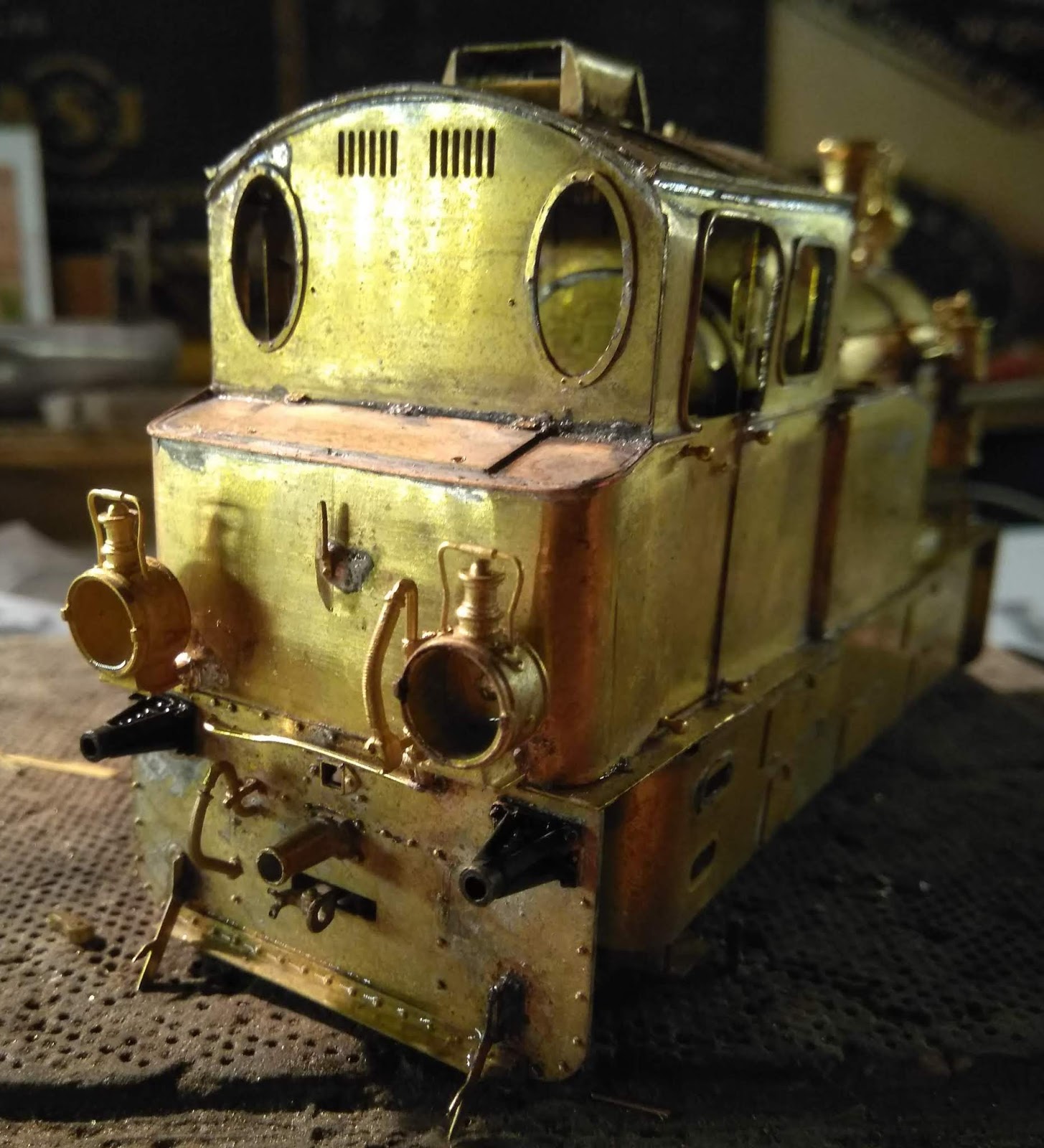

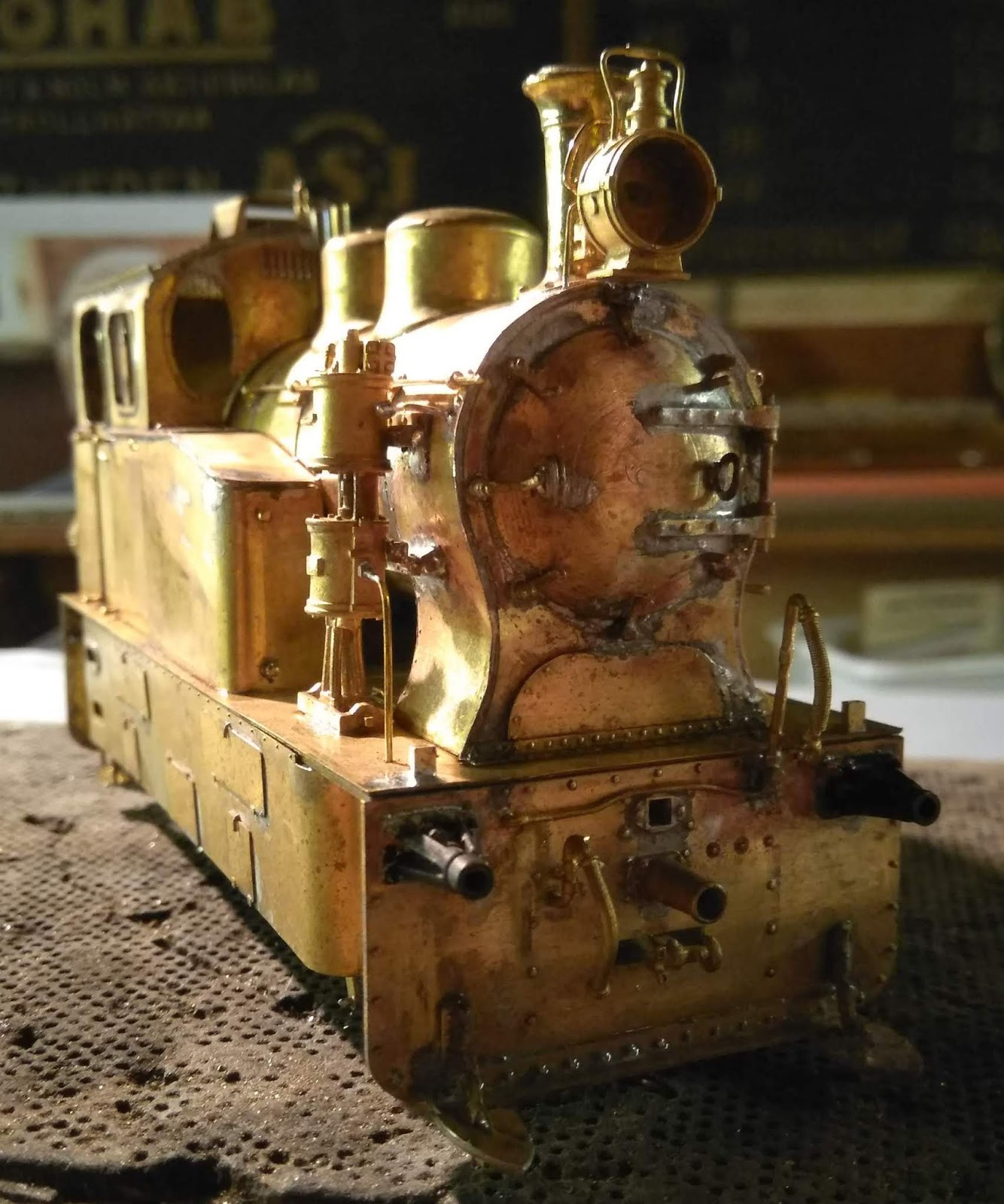

mijn Maffei lok is nu klaar (V1)
Nu spuiten en afwerken. deze wordt Staatsspoor groen,alleen de dommen en veiligheid worden vervangen voor de geprinte versies.








Spoor 0 is ook mooi.....Raamsdonk
http://1795spoor0.blogspot.com/

FritsT

  • Offline Offline
  • Berichten: 4044
    • nulpunt
Re: NCS 7/8 tot NS 61 62 Maffei lok in spoor 0
« Reactie #269 Gepost op: 23 september 2019, 12:52:10 »
Daar is de rookkastdeur.....

RookkastDeur2 by Nulpunt0, on Flickr
