Auteur Topic: Nieuw licht voor een 218  (gelezen 3656 keer)

Klaas Zondervan

  • Offline Offline
  • Berichten: 26608
    • Pagina van klaas
Nieuw licht voor een 218
« Gepost op: 06 October 2018, 19:38:21 »
Deze week bezig geweest met het inbouwen van led frontseinen in een Piko 218. Dit is een loc uit de Hobby serie en de frontseinen worden verlicht door een gloeilampje dat onder de cabine is verstopt. Vanuit dit lampje lopen lichtgeleiders naar links en naar rechts voor de twee onderste pitten. Een derde lichtbeleider loopt met 3 bochten om de achterkant van de cabine naar de bovenste pit. De lichtopbrengst van deze constructie is zacht gezegd teleurstellend. Daar moest wat aan gedaan worden.

Op de site van modelbouwled.nl vond ik leds die precies geschikt lijken voor dit doel. Het zijn leds met een aangegoten lichtgeleider van 2 mm diameter. Maar deze meneer heeft blijkbaar bevoorradingsproblemen waardoor de leds nog steeds niet geleverd zijn. Ik besloot daar niet op te wachten en ging naar de Action waar de tijd van de kerstversieringen al is aangebroken. Een kerstslinger gescoord met 100 warmwitte leds. Op het eerste gezicht leken het 3 mm leds te zijn, net wat ik zocht. Thuisgekomen de schuifmaat er op gezet en toen bleken ze toch iets dikker te zijn, 4,5 mm. Oemoemenoe? Nou, gewoon de vijl er op zetten en kijken hoe ver je kan gaan met verkleinen voordat hij het niet meer doet. Het resultaat is te zien op de foto.


Links de originele led, een typisch kerstledje met een deuk in de voorkant. Rechts is het een vierkantje geworden van krap 3x3 mm met een vlakke voorkant.

Wordt vervolgd
Projecten:
Dubbelom
Halte Assel
Geluk, dat is vooraan staan als de overweg gesloten is.

Klaas Zondervan

  • Offline Offline
  • Berichten: 26608
    • Pagina van klaas
Re: Nieuw licht voor een 218
« Reactie #1 Gepost op: 06 October 2018, 20:39:12 »
Alvorens te gaan slopen eerst maar even vastleggen hoe het door de fabrikant was bedoeld.



De printplaat midden in de loc gaat er uit, die moet plaats maken voor het omschakelprintje voor mijn Permaloog verlichting.
(Permaloog, wa's dat nou weer? Zie mijn website voor een beschrijving)
Links zit het gloeilampje, verzonken in het chassis. Rechts, net buiten de foto zit nog zo'n lampje.

Na de onttakeling ziet het er zo uit:



Alles wat niet meer nodig is is er uit gehaald. In de 4 hoeken bij de draaistellen zijn stukjes printplaat op het chassis gelijmd. Waar die voor dienen zullen we later zien.
Projecten:
Dubbelom
Halte Assel
Geluk, dat is vooraan staan als de overweg gesloten is.

Klaas Zondervan

  • Offline Offline
  • Berichten: 26608
    • Pagina van klaas
Re: Nieuw licht voor een 218
« Reactie #2 Gepost op: 06 October 2018, 21:17:22 »

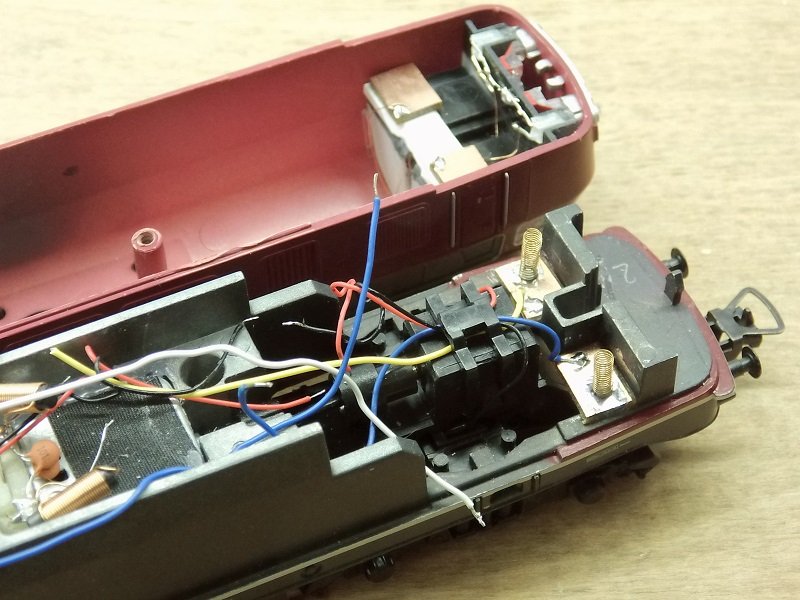

In de kap zitten tegen de onderkant van de cabine ook stukjes printplaat gelijmd



De lichtgeleiders zijn vierkante staven die eindigen in een stukje rond dat door de kap steekt. Die heb ik allemaal afgezaagd zodat aan het stukje rond nog 2 mm van het vierkante deel bleef zitten. Daar zijn de vierkant gevijlde leds tegenaan gelijmd met secondenlijm. Het geheel wordt in de kap gefixeerd met boekbinderslijm. Dan nog wat verbindingsdraadjes er aan en dan ziet het er in de kap zo uit:


Op de stukjes printplaat op het chassis zijn veertjes gesoldeerd (Lima koolborstelveertjes) . Als de kap er op gaat maken de veertjes contact met de printplaatjes onder de cabine. Zo ontstaat een verbinding zonder gedoe met een draadbundel die je bij het sluiten van de kap op zijn plaats moet zien te frommelen.


Nu rest alleen nog het Permaloog printje, maar dat is een apart verhaal.

« Laatst bewerkt op: 06 October 2018, 21:32:55 door Klaas Zondervan »
Projecten:
Dubbelom
Halte Assel
Geluk, dat is vooraan staan als de overweg gesloten is.

Klaas Zondervan

  • Offline Offline
  • Berichten: 26608
    • Pagina van klaas
Re: Nieuw licht voor een 218
« Reactie #3 Gepost op: 06 October 2018, 21:36:02 »
En tenslotte het resultaat.
De drie leds staan in serie met elkaar en met een weerstand van 15k op een spanning van 15 volt. Hier nog provisorisch aangesloten. De stroom door de leds bedraagt nog geen halve mA, maar het geeft licht genoeg.

Projecten:
Dubbelom
Halte Assel
Geluk, dat is vooraan staan als de overweg gesloten is.

Fritsprt

  • Offline Offline
  • Berichten: 2615
Re: Nieuw licht voor een 218
« Reactie #4 Gepost op: 06 October 2018, 21:51:54 »
Citaat
Op de stukjes printplaat op het chassis zijn veertjes gesoldeerd

Briljant!  (y)
Ik begrijp dat je derde frontlicht hetzelfde (afgezaagde lichtgeleider met een led er aan gelijmd) is als de twee onderste frontlichten. Is op de foto wat lastig te zien. Ga je ook sluitlichten maken?

Succes Frits
Groet Frits

Klaas Zondervan

  • Offline Offline
  • Berichten: 26608
    • Pagina van klaas
Re: Nieuw licht voor een 218
« Reactie #5 Gepost op: 06 October 2018, 21:59:18 »
Het toplicht is op de foto's inderdaad niet te zien maar dat zit op dezelfde manier. Het toplicht is niet afgeschermd waardoor de cabine ook een beetje wordt verlicht, maar dat vind ik niet storend.
Sluitlichten zet ik nooit op locs, dat is bij mijn systeem te ingewikkeld. Er hangt toch vrijwel altijd een trein achter.

Origineel zit er wel een lichtgeleider voor de sluitlichten, op de foto ook te zien, maar het lampje daarvoor ontbreekt. Het is mij een raadsel waar dat lampje zou moeten zitten, want er is op die plek geen ruimte.
Projecten:
Dubbelom
Halte Assel
Geluk, dat is vooraan staan als de overweg gesloten is.

wob

  • Offline Offline
  • Berichten: 2823
  • Aachenau West
Re: Nieuw licht voor een 218
« Reactie #6 Gepost op: 06 October 2018, 23:13:48 »
Mooi verhaal Klaas!

Overigens, sluitlichten lijken mij in het geval van een 218 wel handig i.v.m. trek-/ duwbedrijf.

Groet, Bas

Biesje

  • Offline Offline
  • Berichten: 2261
    • Biesje.nl
Re: Nieuw licht voor een 218
« Reactie #7 Gepost op: 06 October 2018, 23:30:41 »
Dag Klaas,

Die kerstlampLEDjes zijn nu juist van die LEDs die door de holle punt ook aan de zijkant licht uitstralen. Ik had ooit bij de LEDbaron warmwitte (en ook rode en gele) LEDs gekocht met zo'n 2 mm staafje. Scheelt geknoei met secondenlijm. Er is toch elke keer een risico dat ik moet gaan slapen met een locomotief nog aan mijn fikken :P

Wat de lichtgeleider voor de sluitseinen betreft: de hele Piko BR218 constructie lijkt op de Fleischmann BR218, tot aan de bevestiging van de draaistellen (alleen net ff een andere maat) en bevestiging van de kap aan toe met die nokjes in de neuzen en dus ook de constructie van de verlichting. Alsof ze de Fleischmann kap hebben nageaapt. De Fleischmann heeft dus ook nog een gaatje in het chassis voor een rood lampje maar ik ben nog nooit een Fleischmann BR 218 tegen gekomen die dit ook daadwerkelijk had.

Mvg,

Robert

Timo

  • Team encyclopedie
  • Offline Offline
  • Berichten: 4656
Re: Nieuw licht voor een 218
« Reactie #8 Gepost op: 07 October 2018, 13:01:18 »
Mooi gedaan! (y)

De stroom door de leds bedraagt nog geen halve mA, maar het geeft licht genoeg.
En iedereen die altijd maar wil rekenen met 20mA ::) ;D


Timo
Verzonden vanaf mijn desktop met Firefox

Klaas Zondervan

  • Offline Offline
  • Berichten: 26608
    • Pagina van klaas
Re: Nieuw licht voor een 218
« Reactie #9 Gepost op: 07 October 2018, 13:57:30 »
20mA door een led, dat heb ik nooit gedaan. Kwam er al vrij snel achter dat bij een klassieke led de lichtopbrengst boven 15mA nauwelijks toeneemt. En de nieuwere low current leds zijn met veel minder al tevreden. Ik maak ook geen preciese rekensommen voor het bepalen van een voorweerstand. Gewoon eerst proberen met 1k, en kijken wat het resultaat is. En tegenwoordig begin ik met 10k, dat is klein genoeg.
Projecten:
Dubbelom
Halte Assel
Geluk, dat is vooraan staan als de overweg gesloten is.

Fritsprt

  • Offline Offline
  • Berichten: 2615
Re: Nieuw licht voor een 218
« Reactie #10 Gepost op: 07 October 2018, 13:59:47 »
Citaat
Op de site van modelbouwled.nl vond ik leds die precies geschikt lijken voor dit doel.

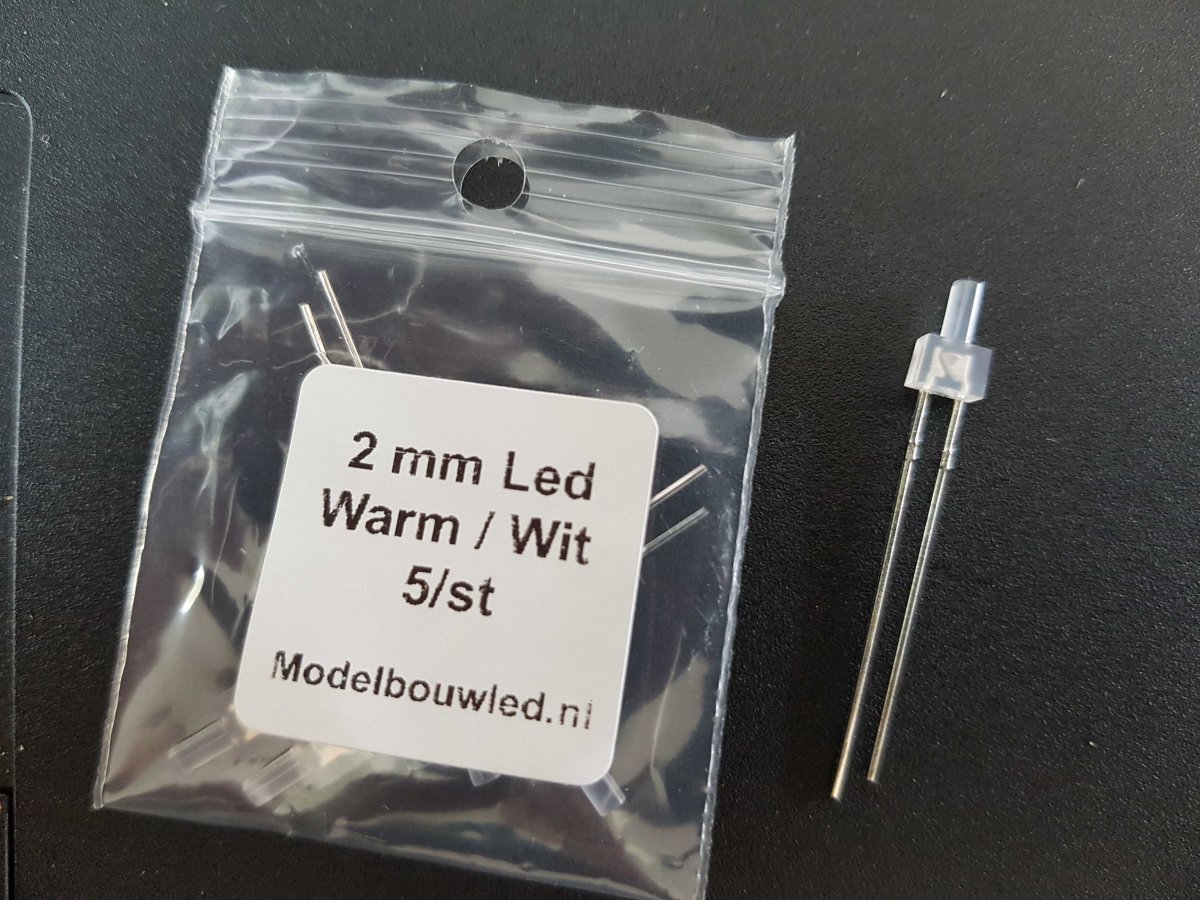

Vandaag op de beurs in Koog aan de Zaan stond ook Modelbouwled. Meteen twee setjes meegenomen. Als dit het type is wat jij besteld hebt dan heeft hij ze dus in voorraad........



Gr. Frits
Groet Frits

Klaas Zondervan

  • Offline Offline
  • Berichten: 26608
    • Pagina van klaas
Re: Nieuw licht voor een 218
« Reactie #11 Gepost op: 07 October 2018, 14:04:32 »
Ja, dit is precies wat ik heb besteld. Even afwachten of hij ze nu ook gaat versturen.
Heb je ook gezien hoeveel hij er nog had? Ik heb er 25 besteld, misschien was zijn voorraad daarvoor niet toereikend.
Projecten:
Dubbelom
Halte Assel
Geluk, dat is vooraan staan als de overweg gesloten is.

Fritsprt

  • Offline Offline
  • Berichten: 2615
Re: Nieuw licht voor een 218
« Reactie #12 Gepost op: 07 October 2018, 14:09:17 »
Het zijn zakjes van 5 stuks en er lagen zeker wel 10 zakjes.
Groet Frits

Klaas Zondervan

  • Offline Offline
  • Berichten: 26608
    • Pagina van klaas
Re: Nieuw licht voor een 218
« Reactie #13 Gepost op: 07 October 2018, 14:21:25 »
Bedankt, ik ga hem nog eens opporren.
Projecten:
Dubbelom
Halte Assel
Geluk, dat is vooraan staan als de overweg gesloten is.

Reinout van Rees

  • Team forummoderators
  • Offline Offline
  • Berichten: 7750
  • Forummoderator
    • Persoonlijke website + weblog
Re: Nieuw licht voor een 218
« Reactie #14 Gepost op: 07 October 2018, 19:35:04 »
Leuk voorbeeld van die veertjes voor de stroomverbinding tussen de onderkant en de kap! Dat vind ik vaak een irritant punt als je het met draadjes moet doen.
Dus: bedankt voor de inspiratie, ik zal bij m'n volgende verbouwing eens gaan kijken hoe ik het op zo'n soort manier kan oplossen.

Reinout
Bouw v/d EifelBurgenBahn (h0, zijlijn in de Eifel)
Eifelgeschiedenis (verhalen en video's over de Eifelburgenbahn)
