Auteur Topic: Geluidsmodules van Aliexpres bruikbaar? (gelezen 8103 keer)

ruudns · « **Reactie #30 Gepost op:** 05 November 2018, 12:07:41 »

Misschien meer met de gedachte het via dcc aan te sturen??

MMTB · « **Reactie #31 Gepost op:** 05 November 2018, 12:47:58 »

Interessant! Je zou hem als een soort mini geluidsdecoder kunnen gebruiken voor alleen een toeter of in een wagen voor remgeluiden.

ruudns · « **Reactie #32 Gepost op:** 05 November 2018, 12:56:15 »

Dat kan, stepdown converter er tussen. Module mag max 5v hebben

.

Geert2 · « **Reactie #33 Gepost op:** 05 November 2018, 17:01:47 »

Ik gebruik deze van Ali, niet duur en je kan deze direct aansturen met 5V waarbij geluid start.

zie FILMPJE

Geert

ruudns · « **Reactie #34 Gepost op:** 05 November 2018, 20:40:38 »

Ook leuk Geert, maar in jou geval ben je aan één geluid gebonden. Ik wil één speaker in de buurt van 5 "gebeurtenissen" bouwen. Dan de trein het werk laten doen. Dwz de aki spreekt voor zich zelf. bv een kerkklok door een reedcontact onder één van mijn ca 50 loks zodat je dat maar af en toe hoort enz.

Timo · « **Reactie #35 Gepost op:** 05 November 2018, 20:58:43 »

Citaat van: ruudns op 05 November 2018, 12:07:41

Misschien meer met de gedachte het via dcc aan te sturen??

Als dat een reactie op mij was dan: gewoon aansluiten aan een DCC decoder en gaan

Iets als een DR4018 of een willekeurige Arduino die je DCC hebt laten verstaan kan er direct aan

Timo

PS Vinden jullie dat nu echt handig, AliExpress in het brak Nederlands

ruudns · « **Reactie #36 Gepost op:** 05 November 2018, 22:55:18 »

Nog een filmpje met de knoppen met weerstand van 47K om de "knoppen" te definiëren zodat de file eronder geheel afspeeld na één druk op de knop. De andere knoppen werken dan niet meer tot dat het geluid afgespeeld is.

<a href="https://www.youtube.com/v/8wMj9o4fUlU&feature=youtu.be" target="_blank" class="new_win">https://www.youtube.com/v/8wMj9o4fUlU&feature=youtu.be</a>

En een filmpje met weerstand van 27k op de module om de knoppen te definiëren als maak-contact zolang je de knop bediend.

<a href="https://www.youtube.com/v/dswiA17RZz4&feature=youtu.be" target="_blank" class="new_win">https://www.youtube.com/v/dswiA17RZz4&feature=youtu.be</a>

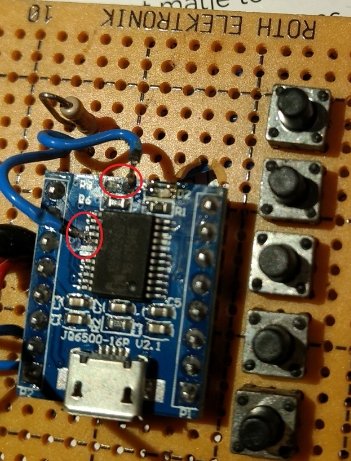

...een tip mbt de JQ6500 modules: soldeer twee stukjes snoer vanaf de eilandjes tbv het weerstandje naar de gaatjesboard en soldeer het weerstandje op het board. De eilandjes zijn erg kwetsbaar. Bij mij kwam er al een los. Heb het draadje toen op een pootje van het ic moeten solderen....met een loupe

.
