NS omBC290x van MK modelbouwstudios

[prutser]

Ik ben bezig...
Was weer lachen vandaag, dakventilatordag.
Ik wilde eigenlijk net als Ivo andere torpedo´s op het dak zetten omdat ik de rand van de meegeleverde messing exemplaren ook te dik vind. Ik heb nog Mastica torpedo´s dus die dan maar. Hoorde ik gisteren dat oude torpedo´s kleiner zijn dus zouden de Mastica´s te groot zijn. Dus toch maar de messing exemplaren erop. Nou kleine onderdelen moet je dus niet met een pincet vastpakken want dan weet je het wel, die springen weg en dit keer echt weg.
De hele middag op de vloer gelegen maar geen messing torpedoventilator te vinden.
Terug naar de Mastica´s dus. En een beetje aan de onderkant weggeschuurd zodat ze niet zo hoog meer zijn.
Zit ik nu op het UA naar foto´s te kijken en eigenlijk zijn de ventilatoren dus best wel groot, net als die van Ivo.

En zo is er weer een dag voorbij zonder ene moer op te schieten, hij had nu dus in de primer moeten staan.

Stephan.

[FritsT]

Hoe herkenbaar...

Stofzuigerverbod.

[Nullem]

Uiterst herkenbaar, maar juist geen stofzuigerverbod....
Stukje nylon panty met een elastiekje om de stofzuigerbuis en zuigen maar. Zo heb ik al vaker (en zonder bukken) mini-onderdeeltjes teruggevonden in het nylon.

Groet!  Frans

[Andries]

Goede voorbeelden inspireren, dus ik ben ook begonnen aan de kit. Een tip voor het solderen aan de opbouw op het dak: werk met 'getrapt' solderen: gebruik soldeer met een verschillend smeltpunt.

Ik ben bij de handgrepen in de deuren. Vraag: moeten die handgrepen omhoog of omlaag.
De bouwbeschrijving zegt 'Deze komen in de twee gaatjes met het "insteekpennetje" aan de bovenzijde. De handgreep zelf is naar beneden gericht.' Op de afbeeldingen van de OmBC van Maykel staan ze ook naar beneden.
Als ik goed naar de afbeeldingen van Ivo's OmBC  kijk, stonden ze eerst omlaag, later omhoog. Hij zegt dat ze naar boven gericht moeten zijn.
Wat is dus de juiste stand?

Andries

[prutser]

Omhoog.
En let ook op de dakluiken, de grote komen aan weerzijden van de dakventilator, de kleine richting kop. De grote zijn van de dieseltanks bovenin de motorruimte en de kleine is van het waterreservoir voor het toilet.



Stephan.

[Andries]

Dan heb ik de luiken verkeerd om geplaatst (geldt ook voor Ivo). Ik heb ook eenOmBC  van Poldermodelspoor - daar zaten de luiken dan wel  op de goede plaats blijkbaar. Ik heb nog uitvoerig gezocht naar info daarover, maar kon niets vinden.  Stephan, heb je een foto's van het dak of documentatie daarover?
Andries

[prutser]

Op de tekeningen van het UA waarvan ik een link heb geplaatst in dit draadje, foto's van het model van Maikel Kastelijn en de tekening van het zijaanzicht in de bouwbeschrijving van de Ombc; daar wees Maikel mij op.
Verder het draadje van de bouw van een Ombc door Karst.

Stephan.

[Edsko Hekman]

Het prachtige bouwwerk van Ivo op Grasland tijdens Eurospoor 2018.









Gr.

Edsko

[RobBennis]

Ik hoor ook bij de club die de dakluiken verkeerd om hebben gesoldeerd. Terwijl ik het boek dieseltreinen in Nederland heb waar een mooie getekende langsdoorsnede zit. Tja... Hmm.. kunnen we niet zeggen dat nu de meerderheid ze verkeerd om heeft zitten dat meeste stemmen telt?

@Stephan, strakke bak man ook je versmalde wc raam ziet er goed uit. En je ventilator op het dak lijkt mij prima zo. Nu nog een laagje verf...

Rob

[Andries]

Rob, verstoorde verhoudingen. Ik was nog in de gelegenheid de luiken om te draaien. Op de foto zie je de dakopbouw van De OmBC van Poldermodelspoor en die van MK. De laatste is toch wat kleiner uitgevoerd.



Andries

[RobBennis]

Andries,

Grappig om het verschil te zien tussen de twee. Ook de uitlaten zijn verschillend. De vraag is nu wie heeft er gelijk of zijn ze allebei een beetje fout

Rob

[prutser]

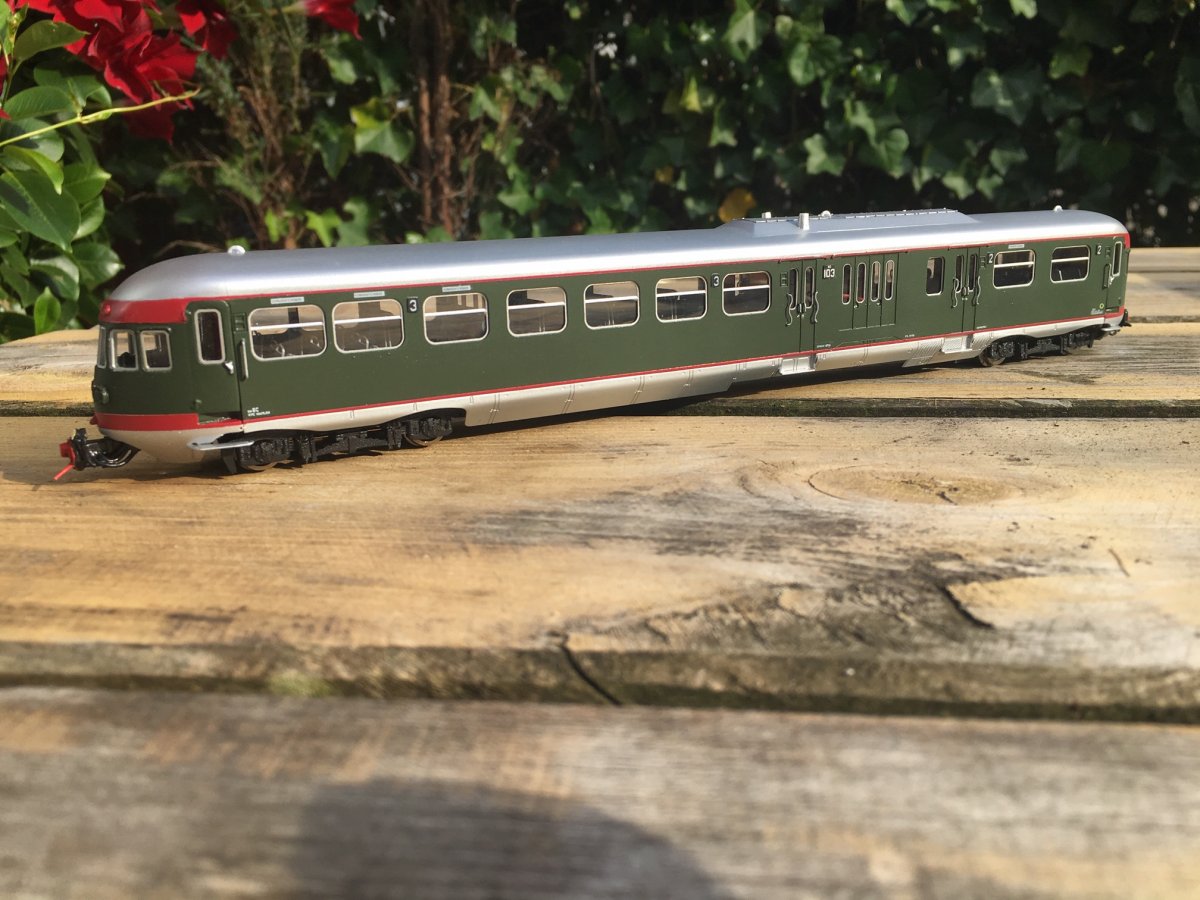

Zo, die is eindelijk klaar en maar eens in het zonnetje gezet voor de kiekjes.





Ik heb de latere versie gemaakt, het is de omBC 103 geworden, van de achterwandjes van de cabines zijn de ramen dus dichtgemaakt.
Ik had wel een probleem met alle rode ledjes, die deden het niet of maar af en toe, heel vreemd, die heb ik vervangen door andere vierkante ledjes uit mijn rommeldoos. Als ik MK gemaild had had ik ze vast wel nieuw gekregen (net als de tredes bij de cabinedeuren die ik zelf had kwijt gemaakt) maar ik wilde even door.
Hij is analoog maar wel alvast bekabeld om evt. om te bouwen naar digitaal.
Het uitsteeksel aan de koppeling brak bij het op de rails zetten af dus heb ik een gaatje geboord en er een stukje ø 0,5mm messing ingedrukt, dat bleef toch over.
Achteraf vind ik de sluitlichten wat te bultig (ik heb ook het idee dat ze iets te hoog zitten) en had ik ze wat plat moeten schuren, ook komt er maar weinig licht door. Ik heb er wel een stukje lichtgeleider (uit de kit) met kristalklear ingedrukt. Ik heb er ook maar een eenvoudige stuurtafel ingezet dan kijk je niet zo op de bovenkant van de koplampleds.

Stephan.

[Pauldg]

Deftig ding hoor! Knap gedaan.

[AB 7216]

Mooi geworden

Groeten Arjen

[Ivo tB]

Stephan: keurige omBC

mvg,
Ivo
