Auteur Topic: Fleischmann "Anna" digitaal maken  (gelezen 3611 keer)

Tulpendaal

  • Offline Offline
  • Berichten: 2378
  • Westlandbaan
Re: FLM "Anna" digitaal
« Reactie #15 Gepost op: 09 april 2018, 06:40:29 »
Sven, ben benieuwt heb ook nog een Annas voor hetzelfde doel. Testen en uitproberen..

Martin,  (y)

Gr. Joke

M. van Kammen

  • Offline Offline
  • Berichten: 51
  • Ik wist niet dat ik het in mij had.
Re: FLM "Anna" digitaal
« Reactie #16 Gepost op: 09 april 2018, 10:37:10 »

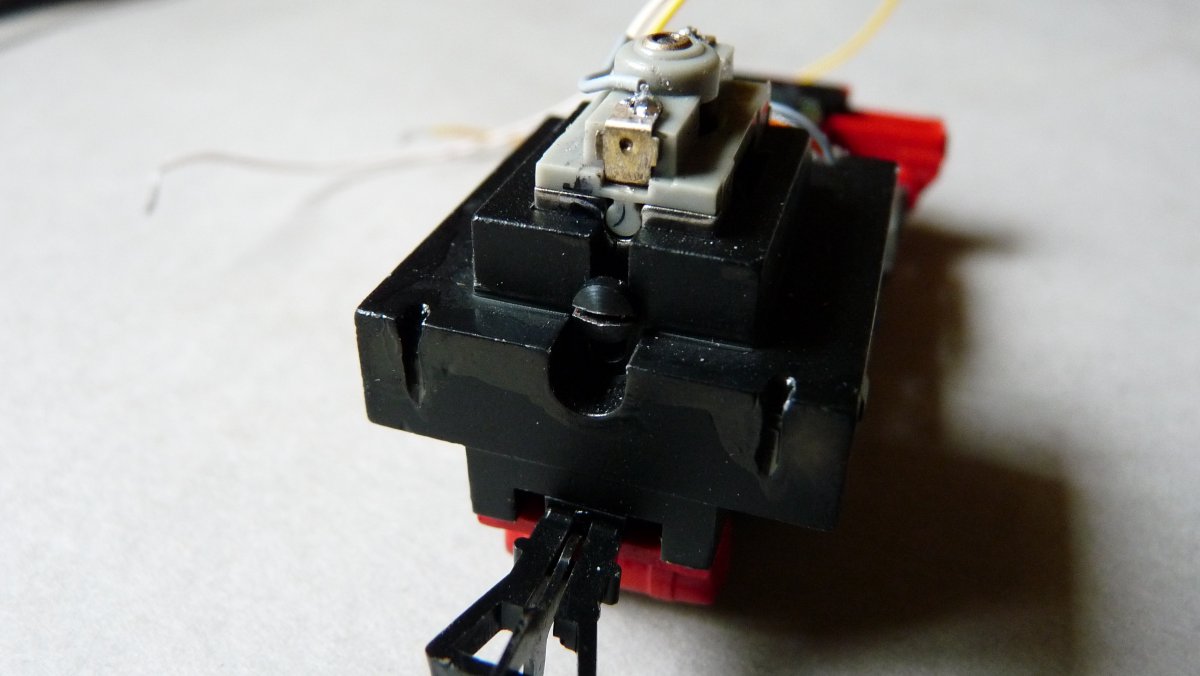

Voor de liefhebbers van een klokankermotor; hier nog even een foto hoe mijn motortje is geborgd.



Gr. Martin


Sven

  • Offline Offline
  • Berichten: 5546
  • Eton Wick, UK
    • Ga naar de Tramfabriek
Re: FLM "Anna" digitaal
« Reactie #17 Gepost op: 09 april 2018, 10:58:18 »
Ik ging er al van uit dat het motortje zo zat vast. Ik heb deze motors ook nog los liggen, dus samen met je vorige bericht en kijkend naar zo'n motor, was het me duidelijk hoe dat bevestigd zit. Als ik een kastje met de 3D printer maak, die om de klokankermotor gaat, moet dat wel lukken. Gaat er dan alleen nog om of hij stabiel genoeg zit om de tandraderen aan te drijven. We gaan het zien.
Backer & Rueb stoomtrams in 1:87 op www.tramfabriek.nl.
Volg mijn bouwactiviteiten op Facebook.

M. van Kammen

  • Offline Offline
  • Berichten: 51
  • Ik wist niet dat ik het in mij had.
Re: FLM "Anna" digitaal
« Reactie #18 Gepost op: 09 april 2018, 11:31:01 »
Hoi Sven, je bedoeld dit zeker? Dit is wel met een andere motor bevestiging.

http://alte-modellbahnen.xobor.de/t8735f117-Anna-und-ihre-Kumpels-1.html#msg172378

Gr. Martin

zuylen

  • Offline Offline
  • Berichten: 3233
Re: FLM "Anna" digitaal
« Reactie #19 Gepost op: 09 april 2018, 12:34:18 »
Heb bij het digitaliseren een n-decodertje van Kuhn gebruikt die aan de zijkant (opstaande rand) van het motorblok gelegd heb. De decoder ligt nu tussen het de metalen rand van het motorblok en de plastic behuizing van de loc. Dat gaat ook en heeft het voordeel dat er geen extra draden naar de decoder op een naar de decoder hoeven te lopen. Immers de decoder ligt vlakbij de motor! Ik heb overigens geen ledverlichting ingebouwd. Ik kon me herinneren dat het motortje ongeveer 200mA trok. Dus dat gaat gewoon goed.
« Laatst bewerkt op: 09 april 2018, 12:38:24 door zuylen »

M. van Kammen

  • Offline Offline
  • Berichten: 51
  • Ik wist niet dat ik het in mij had.
Re: FLM "Anna" digitaal
« Reactie #20 Gepost op: 09 april 2018, 12:56:02 »
Daar had ik de decoder eerst ook gepland, maar dan zag ik de print voor raamopening, vandaar dat ik hem verplaatst heb onder het gewichtje.

zuylen

  • Offline Offline
  • Berichten: 3233
Re: FLM "Anna" digitaal
« Reactie #21 Gepost op: 09 april 2018, 13:08:51 »
Ach ja, zolang het werkt maakt het niet uit waar de decoder zit. Bovendien zie er niets meer van waar de print zit.

hmmglaser

  • Offline Offline
  • Berichten: 100
Re: FLM "Anna" digitaal
« Reactie #22 Gepost op: 09 april 2018, 17:54:47 »
Een andere optie voor de decoder zou zijn om een inham in het gewicht te maken aan de zijkant ter grote van de decoder.
Mvg Mark

M. van Kammen

  • Offline Offline
  • Berichten: 51
  • Ik wist niet dat ik het in mij had.
Re: FLM "Anna" digitaal
« Reactie #23 Gepost op: 11 april 2018, 20:52:13 »
Ik zit nu een beetje vast; de blauwe draad op de decoder (Keuhn N025) ontbreekt en weet nu even niet waar ik de anodekant met weerstanden moet aansluiten. De bij mij zwarte lakdraad(kathode) gaan op wit/geel. Zie in deze fase niet graag dat het spul gaat kortsluiten. Weet iemand hoe nu aan te sluiten? Boekje geeft mij niet een erg duidelijk antwoord op. ???

Gr. Martin

008200

  • Offline Offline
  • Berichten: 164
Re: FLM "Anna" digitaal
« Reactie #24 Gepost op: 11 april 2018, 21:11:45 »

succes!

M. van Kammen

  • Offline Offline
  • Berichten: 51
  • Ik wist niet dat ik het in mij had.
Re: FLM "Anna" digitaal
« Reactie #25 Gepost op: 12 april 2018, 10:31:26 »

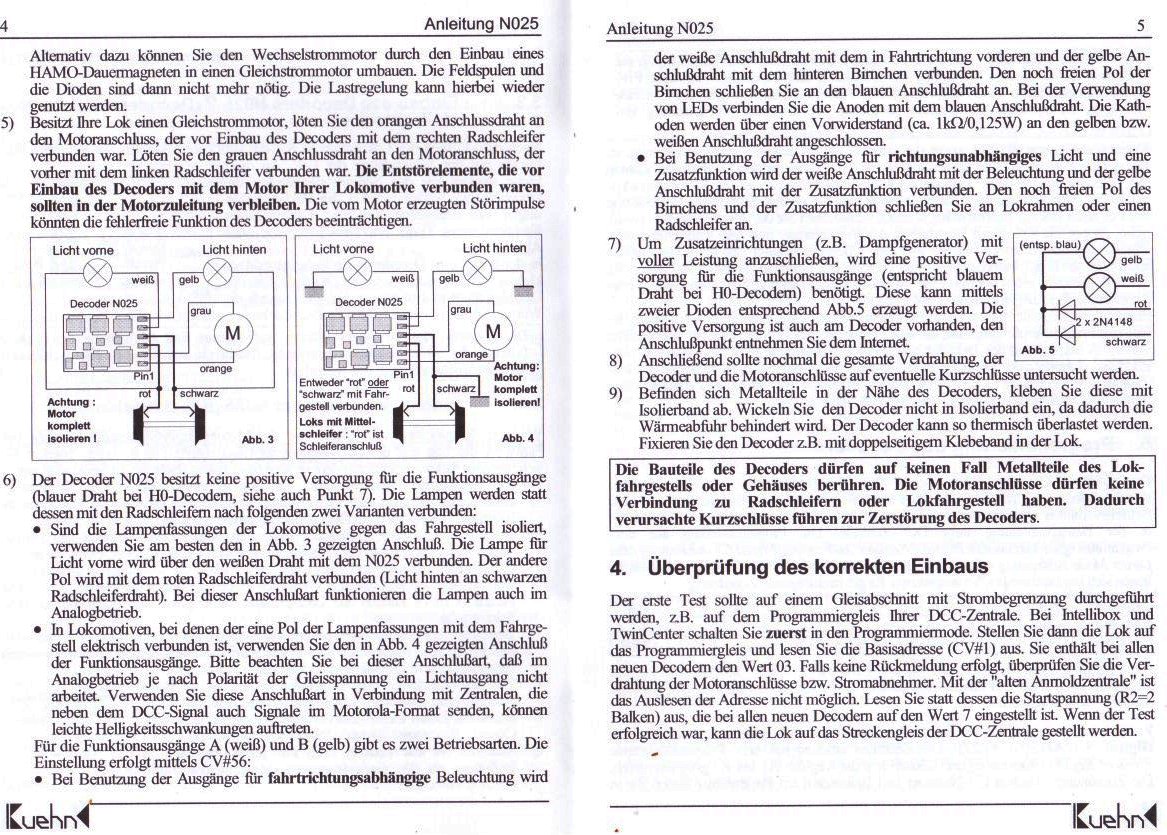

Deze wordt inderdaad aangedragen in de Keuhn gebruiksaanwijzing; er staan er 3, vandaar dat ik twijfelde.



Ik dacht in eerste instantie aan tekening 5. Vanwege rood en zwart aansluiting ( 3 en 5 ) twijfelde ik.

M. van Kammen

  • Offline Offline
  • Berichten: 51
  • Ik wist niet dat ik het in mij had.
Re: FLM "Anna" digitaal
« Reactie #26 Gepost op: 13 april 2018, 14:21:19 »
Voor een laatste test, ik heb het schema van 008200 gekozen, een Fleischmann lampje even aangesloten op wit en zwarte draad. Tot mijn verbazing blijft het lampje permanent branden.  ???
Ongeacht functietoets, Anna in stilstand, rijden, vooruit en achteruit, permanent licht. Wit los, geel erop, doet helemaal niets met alle voorgaande tests. Nu snap ik het echt niet meer! >:(
Zonder verlichting doet de Anna het prima, zou er iets mis zijn met de decoder?

Gr. Martin

Sven

  • Offline Offline
  • Berichten: 5546
  • Eton Wick, UK
    • Ga naar de Tramfabriek
Re: FLM "Anna" digitaal
« Reactie #27 Gepost op: 13 april 2018, 18:46:53 »
Lijkt me sterk dat er iets verkeerd is met de decoder. Waarschijnlijk maak je via de massa van het frame contact en niet alleen via de twee draadjes voor het licht.

Heb mijn 3 Anna's ook binnen gekregen. Interessant genoeg zijn dit twee verschillende versies van die jij hebt. Ik heb er eentje die op die van jou lijkt (met witte motor), maar er zit geen schroefje achterin. Ik denk dat dat schroefje bij jou later is geplaatst, want onder de kap zitten bij mij twee stripjes die de motor op hun plaats moeten houden. De andere Anna heeft een motor die groter is en met een kapje is vastgeschroefd. Ik ben nu een kastje aan het printen (met de 3D printer) voor mijn klokankermotor, zodat ie zo op de plek van de oude motor kan schuiven.

Backer & Rueb stoomtrams in 1:87 op www.tramfabriek.nl.
Volg mijn bouwactiviteiten op Facebook.

Sven

  • Offline Offline
  • Berichten: 5546
  • Eton Wick, UK
    • Ga naar de Tramfabriek
Re: FLM "Anna" digitaal
« Reactie #28 Gepost op: 13 april 2018, 18:47:40 »
Nog een vraagje over de rode bodemplaat: die zit toch gewoon vastgeklemd, nietwaar? Op verschillende plekken naar buiten duwen, dan moet ie toch los gaan?
Backer & Rueb stoomtrams in 1:87 op www.tramfabriek.nl.
Volg mijn bouwactiviteiten op Facebook.

Sven

  • Offline Offline
  • Berichten: 5546
  • Eton Wick, UK
    • Ga naar de Tramfabriek
Re: FLM "Anna" digitaal
« Reactie #29 Gepost op: 13 april 2018, 18:50:14 »
Nu ik er nog eens over nadenk: de sleuf voor die schroef achterin zit er bij mij ook in (model met witte motor), dus ik denk dat jij een eerder model hebt, waar geen stripjes bovenin in de kap zitten.
