Auteur Topic: Pimpen DB br 103 "Roco"  (gelezen 7716 keer)

Dave.......

  • Offline Offline
  • Berichten: 1711
Pimpen DB br 103 "Roco"
« Gepost op: 19 maart 2018, 17:31:51 »
Zooooooo weer een nieuw project  ;D
Ik had een laag bod gedaan, maar verrassend toch deze loc " gewonnen".
Het is qua techniek wel een oud model, tegenwoordig zijn we écht verwend.
Er zitten gloeilampjes in en verder niks.

Wat wil ik gaan doen?

*Naar digitaal ombouwen en met geluid.
*Front- en sluitseinen ombouwen naar LED en alles apart schakelbaar te maken.
*Cabineverlichting ( schakelbaar)
*Machinekamerverlichting ( schakelbaar en als het überhaupt past)
*Digitale koppeling.
*Licht wheateren.

Als eerste de decoder ( Zimo) even geprobeerd.
<a href="https://www.youtube.com/v/9hwXoqyexNg" target="_blank" class="new_win">https://www.youtube.com/v/9hwXoqyexNg</a>



Het model.

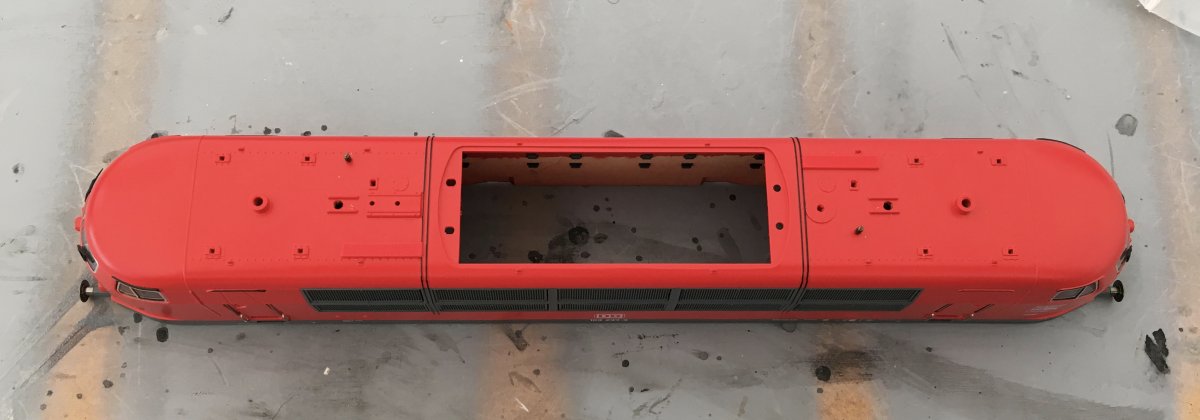

En de dame ontdaan van de meeste losse onderdelen, om te voorkomen dat er iets beschadigd tijdens de ombouw.
Met hartelijke groet.
Dave

Rheinburg tijdperk V/VI

Dave.......

  • Offline Offline
  • Berichten: 1711
Re: Pimpen DB br 103 "Roco"
« Reactie #1 Gepost op: 20 maart 2018, 18:02:39 »
Hallo

vandaag lekker bezig geweest.


Ruimte weg gefreesd voor de speaker, helaas heb ik geen freesbank en moest ik ´t uit de hand doen met een dremel.
Maar ik ben tevreden, het past en je ziet er straks niks van.


De Zimosound past precies in het bakje, hij had geen tiende millimeter langer moeten zijn...


Verder ben ik bezig geweest met SMD-LED´s te solderen, altijd leuk.


Voor de cabineverlichting...

<a href="https://www.youtube.com/V/U6diJGtXzAA" target="_blank" class="new_win">https://www.youtube.com/V/U6diJGtXzAA</a>
En voor een vonkende panto.

Wat ik dan weer leuk vind is dat alle LED´s via bestaande contacten in de kap elektrisch verbinding met het onderstel hebben.
Dus ik kan de kap er straks zo afhalen, zonder dat er draden in de weg zitten.
Met hartelijke groet.
Dave

Rheinburg tijdperk V/VI

Hans Grasmaijer

  • Offline Offline
  • Berichten: 2195
    • Fleischmann Retrobahn
Re: Pimpen DB br 103 "Roco"
« Reactie #2 Gepost op: 20 maart 2018, 20:50:45 »
Hallo Dave,

Leuk project, secuur uitgevoerd. Ben benieuwd naar de lok op je baan als ie omgebouwd is.
Tschüss Genossen,

Hans

A spoonful of sugar
helps the medicine go down

https://flmretrobahn.jimdo.com/

Dave.......

  • Offline Offline
  • Berichten: 1711
Re: Pimpen DB br 103 "Roco"
« Reactie #3 Gepost op: 21 maart 2018, 15:52:13 »
Hoi

vandaag de cabines afgemaakt en gelijk voorzien van zelfgeschilderde machinisten.





Met hartelijke groet.
Dave

Rheinburg tijdperk V/VI


Dave.......

  • Offline Offline
  • Berichten: 1711
Re: Pimpen DB br 103 "Roco"
« Reactie #5 Gepost op: 22 maart 2018, 18:18:25 »
Vandaag een test gedaan met de LED-verlichting i.p.v. de gloeilampjes.




Ik ben er enthousiast over!
Met hartelijke groet.
Dave

Rheinburg tijdperk V/VI

Dave.......

  • Offline Offline
  • Berichten: 1711
Re: Pimpen DB br 103 "Roco"
« Reactie #6 Gepost op: 26 maart 2018, 19:02:57 »
Hoi!

Vandaag de test, hoe is de LED verlichting?
Ik ben blij, moet ze nog wel iets dimmen later.




Rood licht is wat lastiger te fotograveren  ::)
Met hartelijke groet.
Dave

Rheinburg tijdperk V/VI

Jurgie

  • Offline Offline
  • Berichten: 140
Re: Pimpen DB br 103 "Roco"
« Reactie #7 Gepost op: 26 maart 2018, 19:21:37 »
Dave

Ik ben benieuwd hoe het uiteindelijk word maar ik heb de ICE gezien en denk dat het wel goed komt. Ik wou dat ik het kon.

Jurgen
Testlbaan schaal n analoog zonder topic

Dave.......

  • Offline Offline
  • Berichten: 1711
Re: Pimpen DB br 103 "Roco"
« Reactie #8 Gepost op: 26 maart 2018, 19:45:16 »
Gewoon beginnen en kijken waar het schip strand  ;)
Met hartelijke groet.
Dave

Rheinburg tijdperk V/VI

Dave.......

  • Offline Offline
  • Berichten: 1711
Re: Pimpen DB br 103 "Roco"
« Reactie #9 Gepost op: 29 maart 2018, 11:16:53 »
Hoi

Helaas een kleine tegenslag...
De loc stond stil, ik was de gebruiksaanwijzing aan t lezen en ineens een rookwolkje..



En weg was de decoder, geen idee waarom.
Hij stond stil, al even en vanuit het niets...

De decoder is terug naar de winkelier en zij gaan kijken wat Zimo er mee doet...
Duimen maar...
Met hartelijke groet.
Dave

Rheinburg tijdperk V/VI

M. van Kammen

  • Offline Offline
  • Berichten: 51
  • Ik wist niet dat ik het in mij had.
Re: Pimpen DB br 103 "Roco"
« Reactie #10 Gepost op: 29 maart 2018, 12:05:33 »
Dat is mooi sneu!! :'( Duim met je mee en jammer dat dit nu stil komt te liggen. Volg dit al zweigend, mooi gedaan wat het led gebeuren aangaat, ik ga met de FLM Anna bezig, jij stimuleerd!  (y)
Gr. Martin

Dave.......

  • Offline Offline
  • Berichten: 1711
Re: Pimpen DB br 103 "Roco"
« Reactie #11 Gepost op: 29 maart 2018, 13:00:07 »
Dankje Martin!

Ik wacht je bouwverslag af  ;D
Met hartelijke groet.
Dave

Rheinburg tijdperk V/VI

Dave.......

  • Offline Offline
  • Berichten: 1711
Re: Pimpen DB br 103 "Roco"
« Reactie #12 Gepost op: 20 april 2018, 16:05:37 »
Ondanks dat de decoder bij Zimo is, wilde ik toch iets oplossen wat me erg stoorde.
En dat was dat de rode verlichting doorschijnt bij de bovenste lamp.


Na veel denken is de oplossing belachelijk eenvoudig....
Ik heb de lichtleider doorgesneden, net waar de lichtleider naar de 3e lamp aftakt.


Probleem opgelost  (y)


En de witte verlichting doet het wel mooi in de 3e lamp.

Was alles in het leven maar zo eenvoudig   ;D
Met hartelijke groet.
Dave

Rheinburg tijdperk V/VI

M. van Kammen

  • Offline Offline
  • Berichten: 51
  • Ik wist niet dat ik het in mij had.
Re: Pimpen DB br 103 "Roco"
« Reactie #13 Gepost op: 20 april 2018, 19:08:12 »
Inderdaad, das eenvoudig opgelost, al snap ik nog niet helemaal dat het witte licht het nog wel goed doet, twee lichtleiders?? ??? Maar  (y)

Gr. Martin

Dave.......

  • Offline Offline
  • Berichten: 1711
Re: Pimpen DB br 103 "Roco"
« Reactie #14 Gepost op: 20 april 2018, 19:10:37 »
De witte led schijnt tegen de lichtgeleider aan, zowel boven als onder de snede.
De rode led zit daar naast, maar schijnt dus niet op het bovenste deel van de geleider.
Met hartelijke groet.
Dave

Rheinburg tijdperk V/VI
