Auteur Topic: Kranenberg, een exercitie in code 70  (gelezen 232882 keer)

Henk Veenstra

  • Offline Offline
  • Berichten: 1404
Re: Kranenberg, een exercitie in code 70
« Reactie #1275 Gepost op: 02 augustus 2023, 14:21:06 »
OK , bedankt Meino.
Dat heb ik nog wel.

mvg Henk

meino

  • Offline Offline
  • Berichten: 2054
Re: Kranenberg, een exercitie in code 70
« Reactie #1276 Gepost op: 29 oktober 2023, 16:58:57 »
Ja ja ik weet het, het is al weer lang geleden dat ik iets hier gepost heb. Maar de afgelopen 2 maanden is dit ons verblijf geweest. Zoals ieder jaar een kleine (>10000km)  trektocht door een deel van Europa gemaakt.

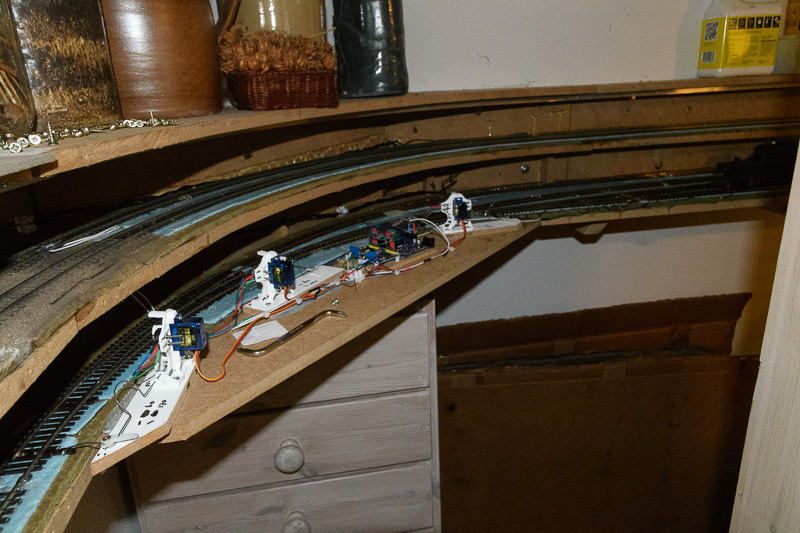

Maar nu we weer terug zijn en de caravan weer in de stalling staat, gaan we weer starten met de verdere verbouwing. Ik had al het onderste schaduwstation gerealiseerd, en dat is nu operationeel. zie het volgende filmpje.

<a href="https://www.youtube.com/v/EOML5qGXjpo&amp;t=25s" target="_blank" class="new_win">https://www.youtube.com/v/EOML5qGXjpo&amp;t=25s</a>

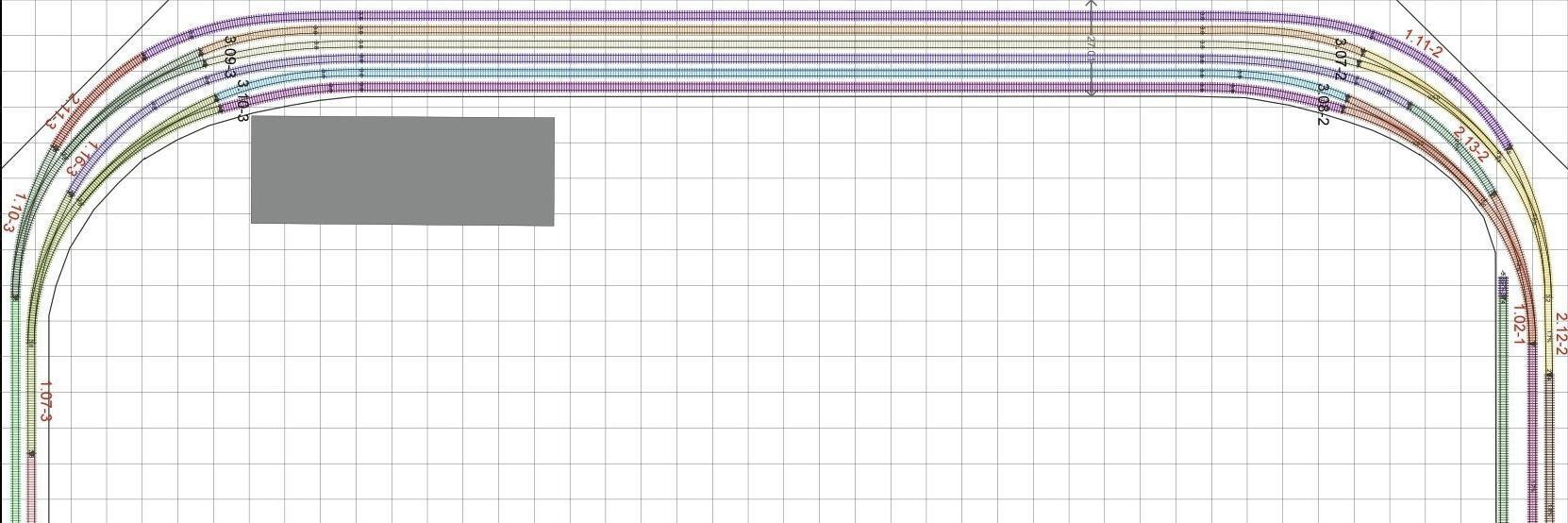

Het plan voor het 2e schaduwstation, voor de bovenste sporen is dit.





Daar gaan we de komende maanden aan werken. Dan zal er weinig van rijden komen, dus nog maar even een klein filmpje met scenes van rijdende treintjes op Kranenberg.

<a href="https://www.youtube.com/v/DLTp-iwM-cA&amp;t=2s" target="_blank" class="new_win">https://www.youtube.com/v/DLTp-iwM-cA&amp;t=2s</a>

Groet Meino




A clean desk is a sign of an empty mind

Kranenberg
De CanBus komt naar Kranenberg

wob

  • Offline Offline
  • Berichten: 2382
  • Aachenau West
Re: Kranenberg, een exercitie in code 70
« Reactie #1277 Gepost op: 29 oktober 2023, 20:07:35 »
Ik had al het onderste schaduwstation gerealiseerd, en dat is nu operationeel. zie het volgende filmpje.
<a href="https://www.youtube.com/v/EOML5qGXjpo&amp;t=25s" target="_blank" class="new_win">https://www.youtube.com/v/EOML5qGXjpo&amp;t=25s</a>
Dat ziet er "technisch" uit met al die bedradingen en detectiesystemen (neem ik aan).
Welke draaddoorsneden pas jij toe voor je digitale systeem?

Zijn je filmpjes dit keer trouwens zonder geluid?

Een paar maanden niet rijden, dat kan er toch nog wel bij na zo'n lange tocht ;D?
Succes met je 2e schaduwstation.

Groet, Bas .....die als een gek aan het bouwen is om z'n treintjes weer te kunnen laten rijden..... ;D

meino

  • Offline Offline
  • Berichten: 2054
Re: Kranenberg, een exercitie in code 70
« Reactie #1278 Gepost op: 29 oktober 2023, 21:54:29 »
Dag Bas

Voor signaaldraden (van detector naar Arduino of servo aansturing) gebruik ik meestal heel dun draad, doorsnee 0.8mm (0.05mm2). Voor voedingsdraden (bijv 5V voor de servo's en/of Arduino's) gebruik ik minimaal 0.25mm2. Dat hangt ook af van wat er aan komt te hangen, dus de hoeveelheid stroom die gevraagd wordt. Dus dat kan ook 0.5 0f 0.75mm2 zijn.

Ja de filmpjes zijn nu zonder geluid. Ik vond het geluid vaak storend omdat je ook vaak andere geluiden hoort. Ik ontdekte dat ik in Videopad het geluid van de opname kan onderdrukken of vervangen.

Een paar maanden niet rijden terwijl je ook lang weggeweest bent? Ja dat zou je zeggen, maar op zo'n reis is de aandacht meestal gefocust op ander zaken, nu ben ik weer thuis en de kelder trekt.

Nog veel succes met je eigen verbouwing, die lijkt me groter dan je eerste plannen wat ik zo zie in je draadje daarover

Groet Meino

A clean desk is a sign of an empty mind

Kranenberg
De CanBus komt naar Kranenberg

zuylen

  • Offline Offline
  • Berichten: 4449
Re: Kranenberg, een exercitie in code 70
« Reactie #1279 Gepost op: 30 oktober 2023, 09:18:18 »
Beste Meino,
IK zag dat je modelbaan flink hebt uitgebreid. Zag er prachtig uit! (y) Ik wist uiteraard ook al dat je die uitbreiding ging maken. Maar ik zou het leuk vinden als ik het allemaal kon bekijken! En wellicht wil Hans uit Hippolytushoef ook wel weer eens meekomen. Ik heb hem al de vraag gesteld of hij ook weer eens naar Soest wil komen.
vr gr Andre van Zuijlen uit Woudenberg

Wim Vink

  • Online Online
  • Berichten: 21901
  • Eens komt het goed.
    • MIL MOD
Re: Kranenberg, een exercitie in code 70
« Reactie #1280 Gepost op: 30 oktober 2023, 10:00:09 »
Je gaat lekker Meino  (y)
Met vriendelijke groet,
Wim

Thai-Bundesbahn

  • Offline Offline
  • Berichten: 5456
  • Niet spuwen of spouwen, maar doorbouwen
Re: Kranenberg, een exercitie in code 70
« Reactie #1281 Gepost op: 30 oktober 2023, 11:27:41 »
Ziet er allemaal geweldig uit Meino .... let's gooooo  (y)

meino

  • Offline Offline
  • Berichten: 2054
Re: Kranenberg, een exercitie in code 70
« Reactie #1282 Gepost op: 30 oktober 2023, 14:34:25 »
Heren het is gewoon moed verzamelen, wat ik al gedaan had voor de eerste fase, en nu gewoon doorgaan.

@zuylen
Andre, jij en Hans zijn natuurlijk welkom, net als ieder ander die wil komen leuteren over treintjes.

Groet Meino
A clean desk is a sign of an empty mind

Kranenberg
De CanBus komt naar Kranenberg

Jan Breman

  • Offline Offline
  • Berichten: 98
Re: Kranenberg, een exercitie in code 70
« Reactie #1283 Gepost op: 30 oktober 2023, 22:30:03 »
Mijn compimenten, wat een mooie en sfeervolle baan!

SvenW

  • Offline Offline
  • Berichten: 413
Re: Kranenberg, een exercitie in code 70
« Reactie #1284 Gepost op: 31 oktober 2023, 08:55:54 »
Hoi Meino,

Leuk zo’n update! Altijd een genot om jouw baan te kunnen bekijken. Succes met de uitbreiding!

Groeten Sven

zuylen

  • Offline Offline
  • Berichten: 4449
Re: Kranenberg, een exercitie in code 70
« Reactie #1285 Gepost op: 31 oktober 2023, 16:03:30 »
Ik ga komen! (y)

meino

  • Offline Offline
  • Berichten: 2054
Re: Kranenberg, een exercitie in code 70
« Reactie #1286 Gepost op: 21 november 2023, 17:19:05 »

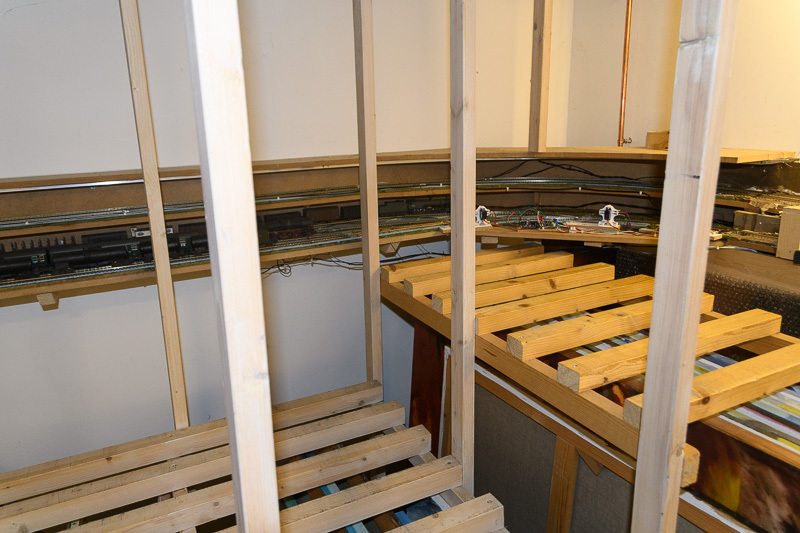

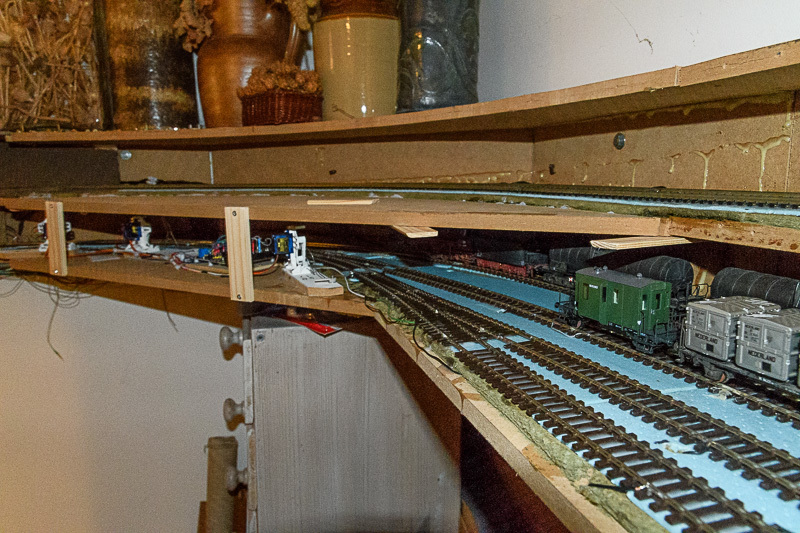

Ok, we zijn begonnen, schilderijen uit de opslag gehaald en de baan vrij gemaakt.





Maar eerst moet nog even wat gesloopt worden.

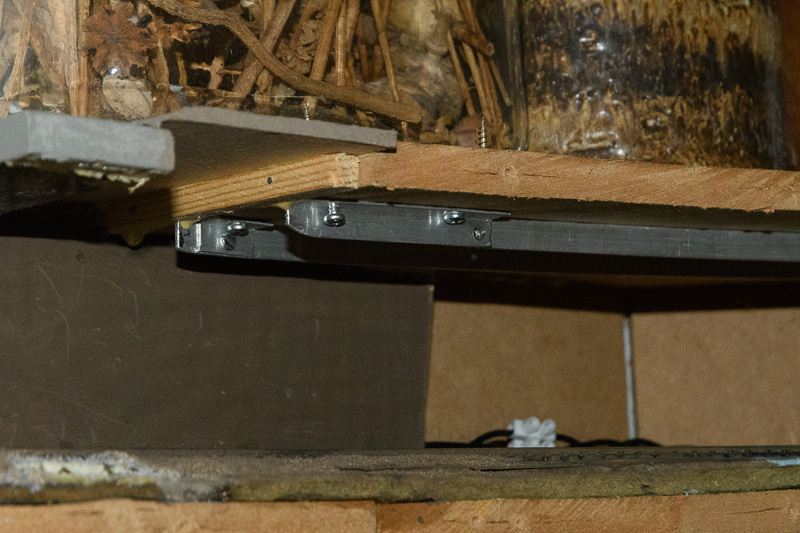

Bij de eerste bouw had ik rekening gehouden met de bovenleiding. Ik was er toen van uitgegaan dat ik met de pantograaf tegen de draad zou rijden, dus in het verborgen gedeelte een geleiding aangelegd. Dat klopt dus niet meer met het nieuwe baanplan. Aangezien ik nu niet met de pantograaf tegen de draad rij, en ik geen zin heb om deze geleiding opnieuw aan te brengen (dat was best een lastig klusje), moet de bestaande geleiding wel eerst verwijderd worden. Dat heb ik dus vandaag even gedaan.

Groet Meino

A clean desk is a sign of an empty mind

Kranenberg
De CanBus komt naar Kranenberg

meino

  • Offline Offline
  • Berichten: 2054
Re: Kranenberg, een exercitie in code 70
« Reactie #1287 Gepost op: 02 december 2023, 12:09:33 »
Weer tijd voor een update. Mijn tempo ligt niet erg hoog, het blijft prutsen als je iets bestaand gaat veranderen.

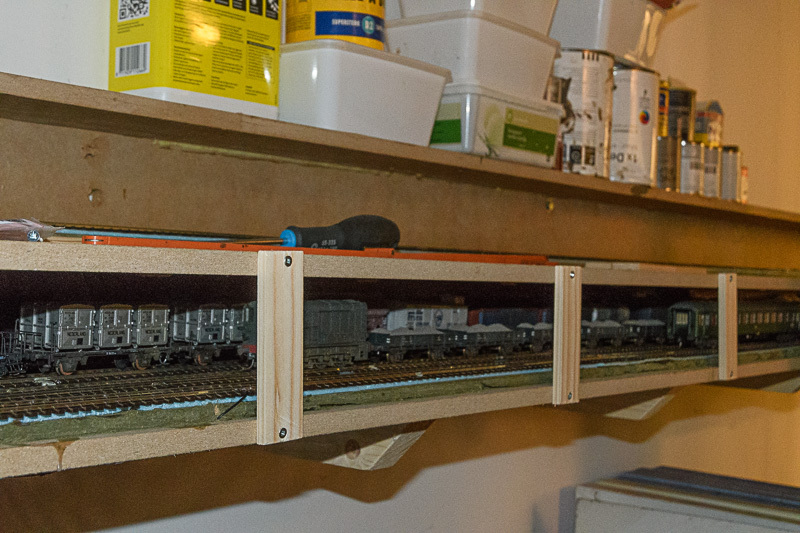

Eerst maar eens de 2e verdieping uitbreiden met een extra strook. Smalle strookjes hout vastlijmen met constructiekit waar de uitbreiding op komt te rusten.

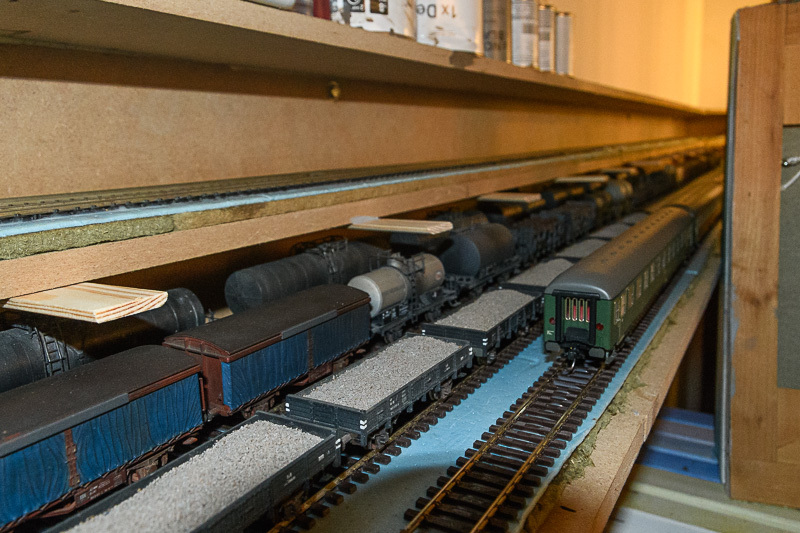

Dan is dit het resultaat.

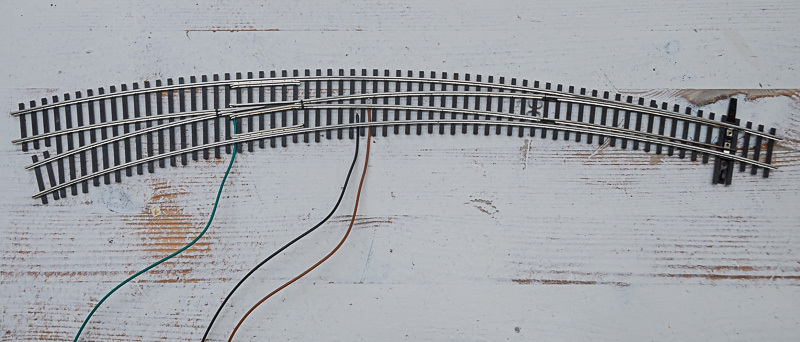

Ook de wissels moeten klaargemaakt worden.

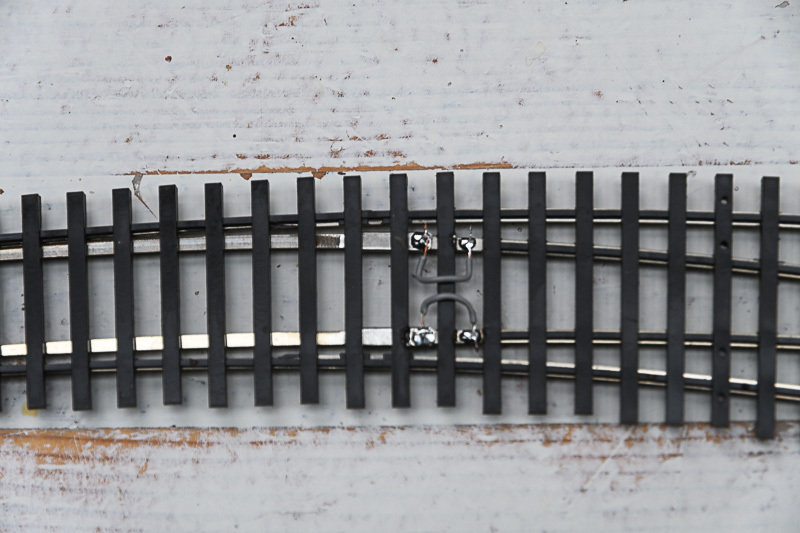

De tongen krijgen hun spanning door de druk waarmee ze tegen de railstaaf aanliggen. Dat vind ik niet betrouwbaar genoeg, dus maak ik ook nog een soldeerverbinding met heel dun decoderdraad

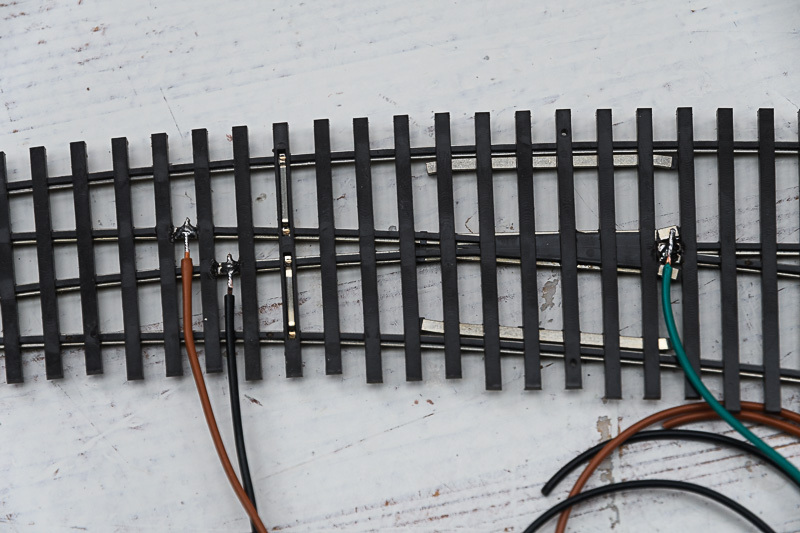

Ook nog wat draden aan de railstaven en het puntstuk gesoldeerd.



Ok, de wissels zijn nu voorbereid, dus kunnen we verder met de prefab werkzaamheden.

Groet Meino

A clean desk is a sign of an empty mind

Kranenberg
De CanBus komt naar Kranenberg

wob

  • Offline Offline
  • Berichten: 2382
  • Aachenau West
Re: Kranenberg, een exercitie in code 70
« Reactie #1288 Gepost op: 02 december 2023, 19:40:21 »
Interessant Meino.

Je kunt ook maar beter de tijd nemen om straks storingvrij te kunnen rijden (y)

Groet, Bas

meino

  • Offline Offline
  • Berichten: 2054
Re: Kranenberg, een exercitie in code 70
« Reactie #1289 Gepost op: 05 december 2023, 16:39:16 »

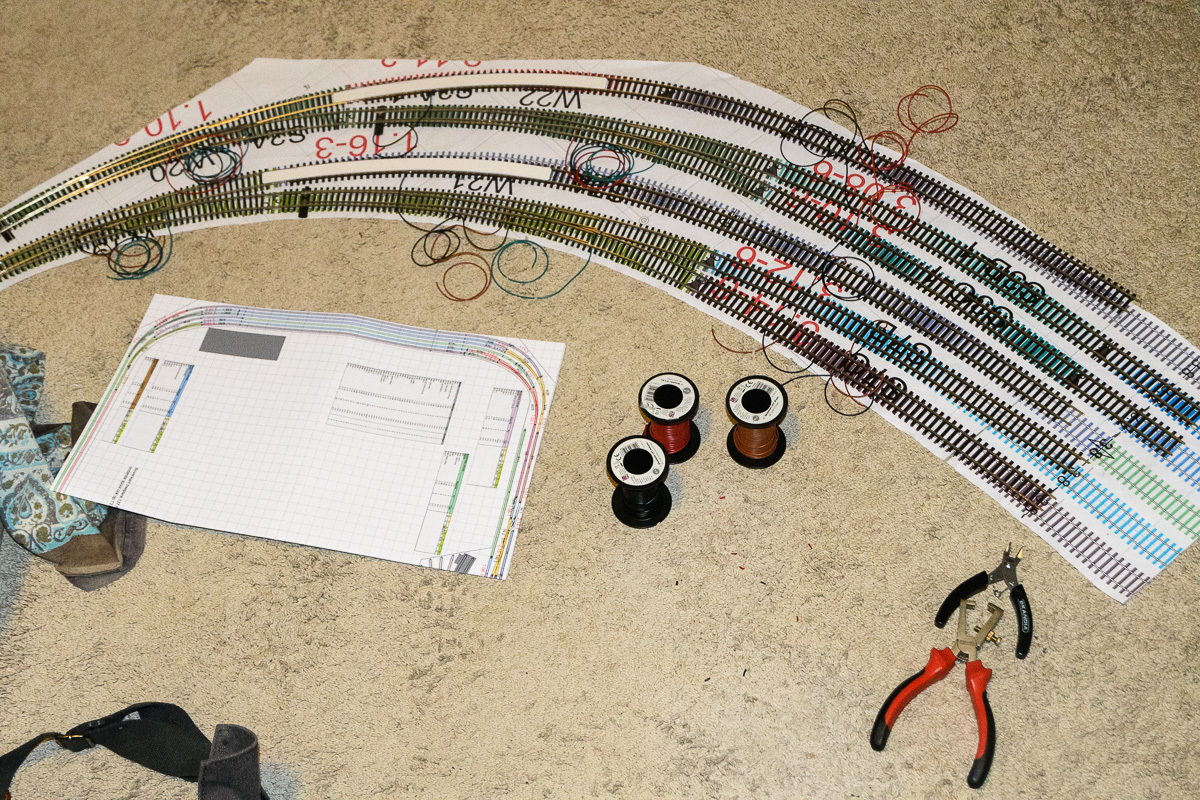

Ik hou er van om de wisselstraten te pre-fabriceren. Dan kan ik de prints van AnyRail als template gebruiken.



Dit zijn de eerste setjes prefab, klaar om in-situ te worden gemonteerd. Nog twee te gaan.

Groet Meino
A clean desk is a sign of an empty mind

Kranenberg
De CanBus komt naar Kranenberg
