Auteur Topic: Mastschakelaars in bovenleidingsmasten  (gelezen 10345 keer)

WimM

  • Moderator
  • Offline Offline
  • Berichten: 519
Re: Mastschakelaars in bovenleidingsmasten
« Reactie #15 Gepost op: 11 oktober 2017, 14:16:09 »
Uhh ja, nee, betrekkelijk.... :-X :-[

Ik zie wel in dat er een vreselijk groot gat in de markt ontstaat. (y)
Bijna alle bovenleidingmasten kunnen worden voorzien van enkele en dubbele bovenleidingschakelaars..... haha dat zal wel.
Kope, kope die dingen......... 8)

Nog effe geduld want ik heb nu originele tekeningen en oh, oh, daar gaan we weer. Aanpassen.
Moeilijk, moeilijk, want het moet ook nog maakbaar blijven.

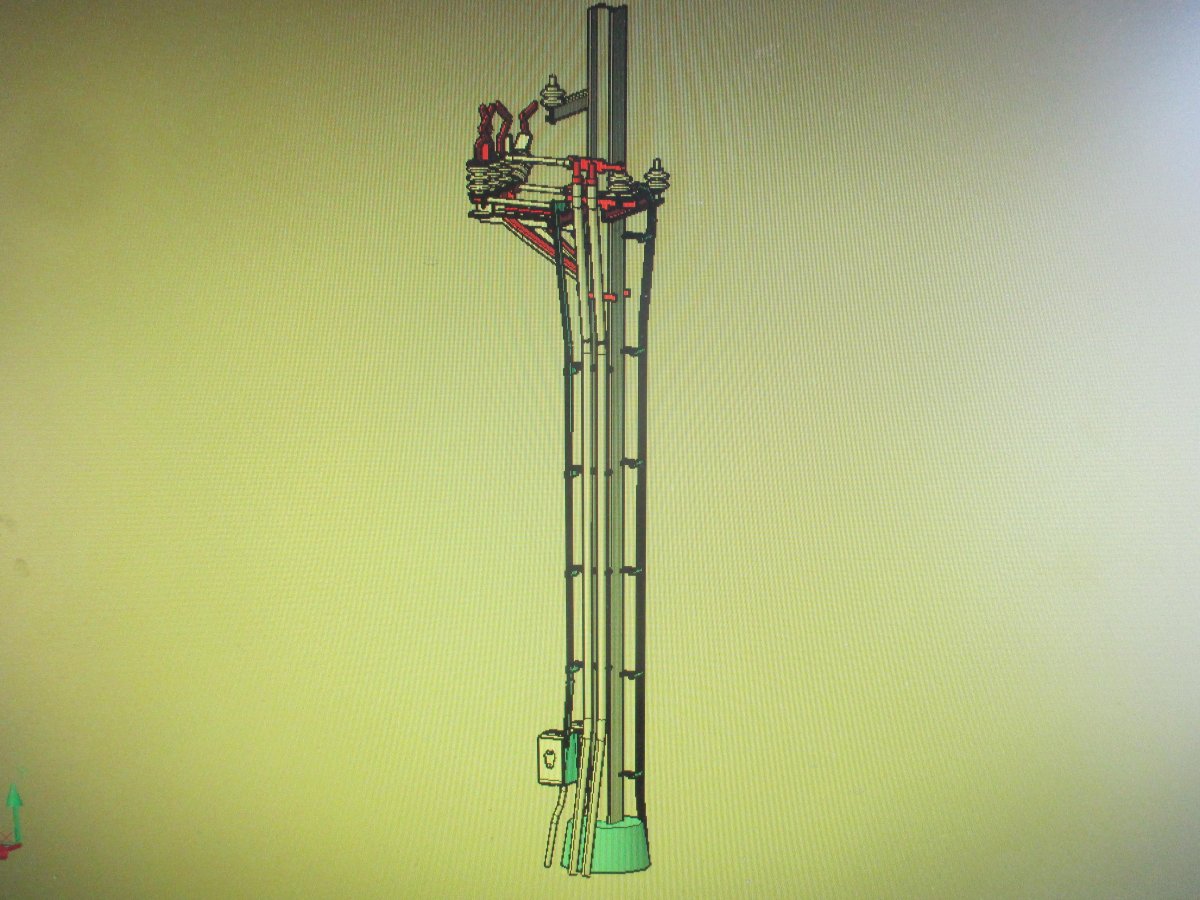

Hierbij een plaatje van mijn computerscherm, van wat ik al had op een 3mm H kolom, om een indruk te geven.

Wim Mesu


Casmir

  • Offline Offline
  • Berichten: 154
Re: Mastschakelaars in bovenleidingsmasten
« Reactie #16 Gepost op: 11 oktober 2017, 19:18:49 »
En dan komt het er zom uit te zien.




Casmir

Modellbahnwagen

  • Offline Offline
  • Berichten: 781
Re: Mastschakelaars in bovenleidingsmasten
« Reactie #17 Gepost op: 11 oktober 2017, 20:17:58 »

...Prachtig, niet alleen de mastschakelaars....
Groeten,
Richard

WimM

  • Moderator
  • Offline Offline
  • Berichten: 519
Re: Mastschakelaars in bovenleidingsmasten
« Reactie #18 Gepost op: 07 november 2017, 18:33:12 »
Hallo,
En toen was het erg lang heel erg stil. Wat is er gebeurd?
Ik kreeg officiële documenten van het een en ander en ben toen mijn eigen vertaling in een nieuwe, aangepaste vorm gaan omzetten, aan gaan vullen.
Met de belangrijkste notitie bovenaan: hou het maakbaar!
En dat is altijd een compromie.
Ik heb ook de 3D delen, in de computer weer samengevoegd, om te controleren of alles past, of er niks vergeten was.
Het resultaat zie je hieronder.



Ik heb de voedingskabels (2) met steunen en de bliksemafleider kabel toegevoegd.
Alles wordt etswerk en er wordt gebruik gemaakt van de bekende Sommerf. 505 isolators, aangepast.
Iets te groot helaas, ik weet het. Het gaat nog net.
Het is nog net aanvaardbaar. Maar voor wie zelf beter gelijkende isolators wil draaien kan ik een tekening leveren.
Bovenleidingsmast is niet inbegrepen. Afgebeeld is een Sommerf. mast qua maatvoering, 3 x 3mm H profiel.

Ik ben nu nog bezig een etsfilm samen te stellen, een indeling hiervan is al gemaakt.
Dus ik was niet in slaap gevallen. Ik ben er bijna alle tijd mee bezig geweest, de afgelopen maand.
En dat zijn echt heel veel uren want ik hoef niet meer naar een baas.
Wordt vervolgd.
Groeten,
Wim Mesu
« Laatst bewerkt op: 08 november 2017, 14:03:12 door WimM »

WimM

  • Moderator
  • Offline Offline
  • Berichten: 519
Re: Mastschakelaars in bovenleidingsmasten
« Reactie #19 Gepost op: 09 november 2017, 17:59:50 »
Aanvullend kan ik berichten dat nu het etsfilmontwerp klaar is voor de etser.
Dus binnenkort opsturen en dan ongeveer 3 weken wachten.
Dan krijg ik het binnen en kan het proefbouwen beginnen.
Dus begin December weten we meer of er wat van te maken valt. Dat is altijd spannend :P

Hieronder nog een plaatje van details van het onderstuk en het bovendeel van de mastschakelaar.
De draden rechts gaan naar de bovenleiding van het dubbel spoor naast deze mast.



Is het wat? Alles zit er op, dacht ik, of missen we nog wat?

Groeten, Wim Mesu

Hans Reints

  • हार्दिक शुभ कामनाएँ مع أطيب التحيات
  • Offline Offline
  • Berichten: 10136
    • sleutelspoor
Re: Mastschakelaars in bovenleidingsmasten
« Reactie #20 Gepost op: 09 november 2017, 18:23:02 »
Stroom!!
Dit forum is net een lopend buffet, je neemt wat je lekker vindt en wat je niet lust laat je liggen.

Carel Ruysink

  • Offline Offline
  • Berichten: 378
Re: Mastschakelaars in bovenleidingsmasten
« Reactie #21 Gepost op: 09 november 2017, 21:29:44 »
Het kabbelt misschien meer dan dat het stroomt maar de spanning is er helemaal. ;D

Carel.
...als je kinderen wil laten groeien moet je er niet boven op gaan zitten...   =Luizenmoeder=

WimM

  • Moderator
  • Offline Offline
  • Berichten: 519
Re: Mastschakelaars in bovenleidingsmasten
« Reactie #22 Gepost op: 10 november 2017, 00:46:07 »
Ja hoor; het kabbelt, het kabelt,..... .

Je moest eens weten hoeveel uren er in gaan zitten om zo iets op te zetten.
Ontzettend veel, ondanks dat ik het al meer dan 15 jaar doe. Dus ik weet hoe ik het aan moet pakken.

De hoeveel tijd is echt ongelofelijk.
Het is zoveel dat een ander zou zeggen (ik denk iedereen wel): bekijk het maar, stelletje.... Ik kap er mee!!!!
Ik denk dikwijls: Dit is onzinnig. Het is gewoon te gek, ik kom er gewoon niet door.
Kom ik er wel klaar mee? Ik besteed er vele, vele honderden uren aan.

Maar dan denk je weer: Ik heb het beloofd. Dus dan ga je maar weer verder, soms tegen de wanhoop in.
Het is echt een gevecht om vol te houden. En dan ga je racen om de verbruikte tijd maar zo kort mogelijk te houden.

Ja hoor, het kabbelt.

gtw6016

  • Offline Offline
  • Berichten: 433
  • zucht we missen je dierbaar trammetje:'(
Re: Mastschakelaars in bovenleidingsmasten
« Reactie #23 Gepost op: 10 november 2017, 01:56:29 »
Wauw heel netjes complimenten (y) (y)
gr marc

roco

  • Online Online
  • Berichten: 1481
Re: Mastschakelaars in bovenleidingsmasten
« Reactie #24 Gepost op: 10 november 2017, 09:06:00 »
Het onderstation heb ik al . Nu deze bovenleidingsitems nog en het is compleet .  (y)

gr Jos

Met een sik

  • NS modellen wakkeren de hebberigheid aan
  • Offline Offline
  • Berichten: 538
  • mekkerend het leven door
Re: Mastschakelaars in bovenleidingsmasten
« Reactie #25 Gepost op: 10 november 2017, 09:31:06 »
hetzelfde als bij Jos
Groet,

Gerard

Carel Ruysink

  • Offline Offline
  • Berichten: 378
Re: Mastschakelaars in bovenleidingsmasten
« Reactie #26 Gepost op: 10 november 2017, 10:57:40 »
Het kabbelt/kabelt; zeker niet negatief bedoeld. Vooral een compliment.
Als het kabbelt is er constant beweging en gebeurt er ongezien heel veel en zit er onder de oppervlakte altijd iets verrassends.

Wim het wordt zeker en vast, zoals altijd, weer iets heel fraais.
Carel.

PS. Ben tussen de bedrijven door (voltooien van mijn NS2000) bezig jouw boogportalen in elkaar aan het zetten.
Moet nog uit gaan zoeken hoe daar deze mastschakelaars geplaatst moeten worden. Aan een portaal van HE-kolommen?
...als je kinderen wil laten groeien moet je er niet boven op gaan zitten...   =Luizenmoeder=

nighttrain1

  • Powered bij Oltronix; 2x300VA & plaatser moeilijkste raadplaat 2013
  • Offline Offline
  • Berichten: 3777
  • Ook deze tijd zal ooit die goeie ouwe tijd worden!
Re: Mastschakelaars in bovenleidingsmasten
« Reactie #27 Gepost op: 10 november 2017, 22:07:35 »
Prachtig, prachtig, prachtig.
Zo ongelofelijk realistisch getekend.
Zeer herkenbaar.
Groeten Richard, nighttrain

DCC,NS,H0,Tijdperk 3B t/m 5 + vleugje nu,Koploper,Intellibox
VAM- & Beneluxtreinen

2011-2018 ***** + 22x X
X=extra plaat geplaatst

Bouw: Zwederbaan & (BNLS) Forumbaan module; Ringvaart spoorbrug nabij Buitenkaag.

nighttrain1

  • Powered bij Oltronix; 2x300VA & plaatser moeilijkste raadplaat 2013
  • Offline Offline
  • Berichten: 3777
  • Ook deze tijd zal ooit die goeie ouwe tijd worden!
Re: Mastschakelaars in bovenleidingsmasten
« Reactie #28 Gepost op: 10 november 2017, 22:11:38 »
Hebben, hebben, hebben!
Groeten Richard, nighttrain

DCC,NS,H0,Tijdperk 3B t/m 5 + vleugje nu,Koploper,Intellibox
VAM- & Beneluxtreinen

2011-2018 ***** + 22x X
X=extra plaat geplaatst

Bouw: Zwederbaan & (BNLS) Forumbaan module; Ringvaart spoorbrug nabij Buitenkaag.

Casmir

  • Offline Offline
  • Berichten: 154
Re: Mastschakelaars in bovenleidingsmasten
« Reactie #29 Gepost op: 11 november 2017, 08:37:28 »
Tja de tijd die je nodig hebt om zo iets moois te maken.
Ik weet er alles van,er gaat een hoop aan vooraf, foto's bekijken,in het echt bekijken,meten,dan nog alles netjes in elkaar solderen.
Getuigen mijn foto's van hierboven, en dan heeft Wim nog een mooi tekenprogramma wat het ook wel wat makkelijker maakt.
Ik denk dat als ik de mast zou verkopen naar de uren en tijd die ik er aan besteed heb,hij onbetaalbaar zou worden.

Casmir
