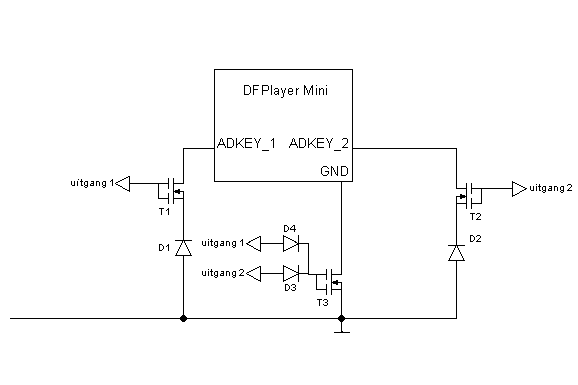

Ik schetste dit:Let op: niet getekend zijn eventuele basis-weerstanden voor de 2 torren. Blauw staat zeg maar altijd 'aan' zodra je X3 en X4 inschakelt. Schakel je nu X6 in, dan worden de 2 transistors opengestuurd en worden de oranje LEDs parallel geschakeld aan de blauwe.
Hoi Arnaud,Eerst een tip, probeer werkelijk de transistor namen te gebruiken. De BSH103 heeft geen GND namelijk maar ik denk dat je de Source bedoelt. En ook een tekening als dat is wat lastig omdat je de datasheet moet openen om te zien of je de juiste pinnen gebruikt. Een echt schema is dan makkelijker.
Dan inhoudelijk Juist met losse draden van X1 en X2 zal het slecht werken. Maar zelfs als deze wel laag getrokken worden kan de mosfet nog in geleiding komen omdat deze een erg lage drempelspanning heeft van 0,4V. Dat is lager dan de 0,6V waarbij de diode gaat geleiden. Ik zou daarom pull down weerstanden tussen de transistor gate en source plaatsen. Weer iets van 1k zou moeten werken.Timo
Is het nu een transistor of mosfet ik snap het ff niet meer
Dus het kon ook met de transistor die ik had voor de keuze blauw of oranje?🤣
Wat ik wil wil dus niet met die speler.. Ik heb maar een 2e besteld voor de versneller. Maar hoe kan ik als de 1 aanstaat en zet 2 aan er voor zorgen dat de speaker van 1 uitschakelt?
