Topic: Bouw van een MKmodelbouwstudio's NS 2900 (gelezen 11791 keer)
roadster36
Offline
Berichten: 5541
Team Mitropa
Re: Bouw van een MKmodelbouwstudio's NS 2900
«
Reactie #30 Gepost op:
15 februari 2017, 21:15:16 »
Dan ga je het overschot aan tin toch even te lijf met een glasvezelpotlood.
Gelogd
Floris Dilz
Nervensäge.
Offline
Berichten: 9858
Re: Bouw van een MKmodelbouwstudio's NS 2900
«
Reactie #31 Gepost op:
15 februari 2017, 21:58:34 »
2900-tender is hetzelfde als van een 700/900. 1300/1700-tender is hoger. Zeg ik even zo uit mn hoofd. Maakt verder weinig uit, t idee van al dat spul is verder redelijk hetzelfde
Gelogd
meer over mijn hobby
meer over mijn leven
meer over mijn werk
één druk op de knop. huhuhu.
station goes
Offline
Berichten: 71
Re: Bouw van een MKmodelbouwstudio's NS 2900
«
Reactie #32 Gepost op:
16 februari 2017, 12:53:09 »
@ Ivo,
Dat draadje had ik indredaad ooit eens gelezen, leuk lokje. Ik denk adt mijn problemen met de tender meer aan mijn onkunde ligt dan aan de kit. Im princiepe zou t moeten lukken. Mijn manier werkt gelukkig ook en t gaat om het resultaat. Begin jij altijd eerst met de lok?
Gr rik
Gelogd
station goes
Offline
Berichten: 71
Re: Bouw van een MKmodelbouwstudio's NS 2900
«
Reactie #33 Gepost op:
16 februari 2017, 15:05:13 »
Zo vandaag weer een stukje verder gekomen.
De tender bezit een aantal losse onderdelen en een schot aan de voorkant.
begonnen met de gereedschapskist, eerst daar de klinknagels in tikken. Ik heb niet een mooie klinknagel tang ofoz maar een miniatuur priemetje met een licht hamertje werkt prima. Zolang je maar niet te hard timmert
Daarna ombuigen en de deksel erop solderen, gevolgd door een beetje soldeerpasta op de onderkant en even kort de brander erlangs. En klaar is rik.
Hmm het glasvezelpotlood moet ik ook nog even ter hand nemen zie ik.
Aan de voorkant een schot erop, met bovenkant.
Eerder had ik aan de linker kant van de tender wand een deel afgeknipt, lekker handig, met veel gepriegel en een beetje soldeerverf dit weer terug gezet, zodra er wat verf op zit, zal je het wel niet meer zien.
Tot zo ver de tender, aan de zijkant moeten er nog veerpakketten op, maar dat gebeurd pas na het verven. aan de voorkant moeten er nog twee hekjes komen, los op te bouwen, eerst maar eens proefrijden en zo, anders weet ik het wel
liggen ze er steeds af.
(hier zie je de gaatjes al zitten)
Verder met de lok zelf,
voor de verandering bestaat het onderstel uit nieuw zilver. Bij mijn kit zit een tweede, verbeterd onderstel (zoals aangegeven in de bouwbeschrijving).
beetje buigen, vastklemmen en solderen, dat nieuw zilver werkt eigenlijk best prettig.
Volgende keer meer.
Gelogd
station goes
Offline
Berichten: 71
Re: Bouw van een MKmodelbouwstudio's NS 2900
«
Reactie #34 Gepost op:
05 maart 2017, 11:08:23 »
Goed, weer een stukje verder. Gaat nu een stuk langzamer en met minder foto's.

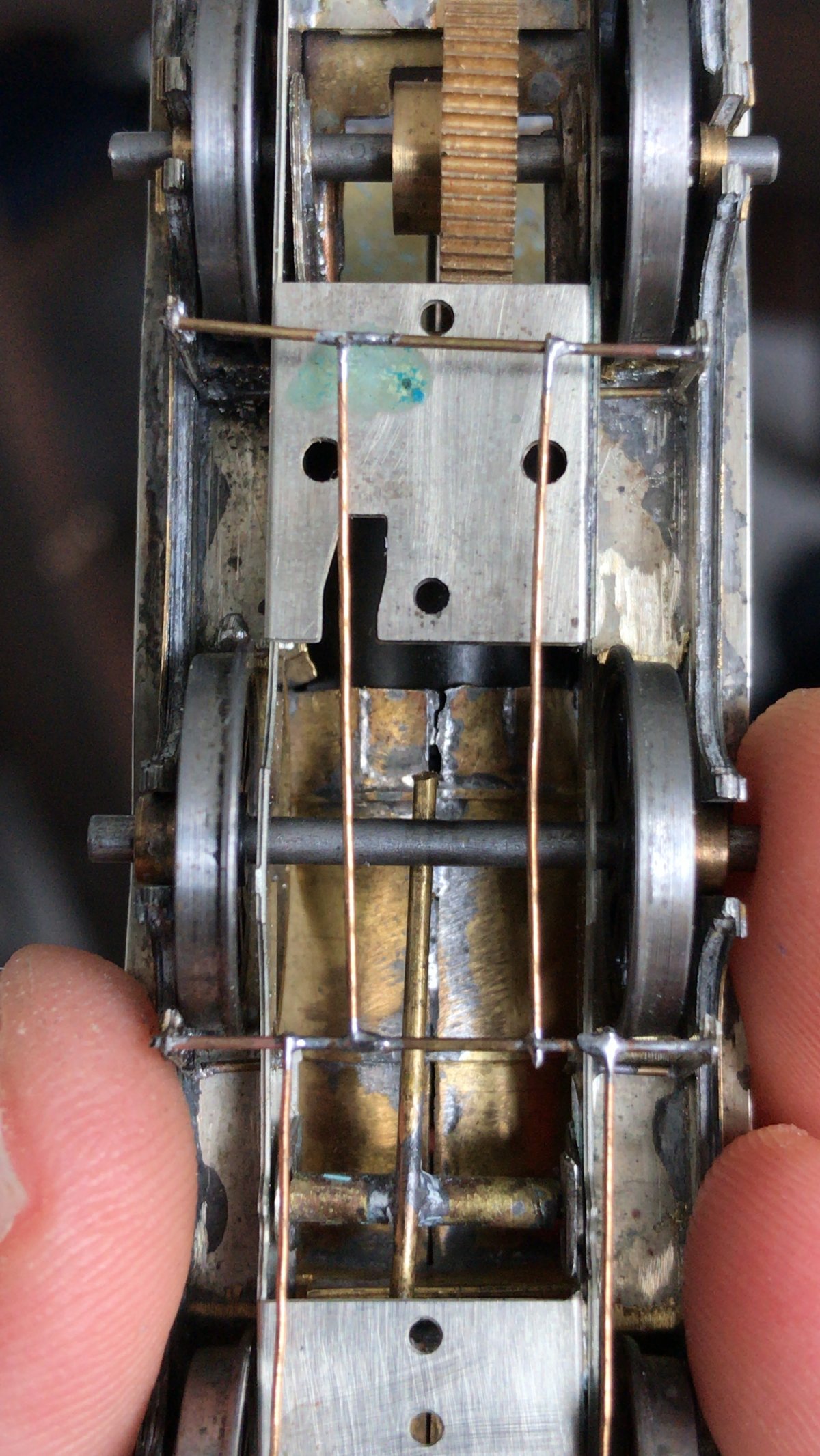

Verder met het frame van de locomotief. Nadat het frame stuk gevouwen is, kan de bufferbalk welke uit 1 bestaat en doormiddel van een aantal keren vouwen diepte krijgt in elkaar gezet worden. Ik heb de koppelhaak er direct op vast gesoldeerd. Vergeet niet eerst alle klinknagels door te drukken. De rest van de modelschoefkoppeling volgt nog.
Daarna is t tijd om de aslagers te passen, beetje vijlen enzo tot net soepel past.
Daarna verder met de frame platen, die zitten met een aantal lipjes zie de gaten in de spatborden vast. Klein beetje buigen en pielen maar dan past t best lekker eigenlijk. lipjes ombuigen en aantrekken tot de frameplaten mooi aanliggen. Druppel soldeer aan de achter zijde gevolgd door een hele berg vijlen en voila.
De zijkanten laten zich er makkelijk op solderen, soldeerverf tussen de twee delen, op 3 plekken een klem en de brander aan de onderzijde.
De voorste twee assen worden gecompenseerd, hiervoor dient er een buisje met 1mm draad aan een tweetal houders gemaakt te worden. Ik deze compensatie nog even los gelaten, zodat de wielen zich makkelijk laten verwijderen en plaatsen.
Daarna had ik niet zoveel zin meer, tot mijn oog op de mashima viel. Echter bleek deze niet vrij te kunnen draaien, dus stroom erop niets. Hmmmm, omdat ze schaars schijnen te worden, kunnen we dat niet hebben.
Kast open gemaakt.....
blijkt er een schroef zich verstopt te hebben tussen het anker en de magneet.
Naja schroef verwijderd, ding weer in elkaar gezet en een goed lopende motor rijker.
Dat was het wel weer
groet Rik
Gelogd
ronald1956
OHMB Team Mitropa
Online
Berichten: 1628
Tram&Trein NL- H0
Re: Bouw van een MKmodelbouwstudio's NS 2900
«
Reactie #35 Gepost op:
05 maart 2017, 11:55:31 »
En jij maar klagen dat er een boutje te weinig in de kit zit
Gelogd
Met vriendelijke groet , Ronald -
http://forum.beneluxspoor.net/index.php/topic,37208.0.html
Ivo tB
Offline
Berichten: 5411
Re: Bouw van een MKmodelbouwstudio's NS 2900
«
Reactie #36 Gepost op:
13 maart 2017, 15:46:15 »
Citaat van: station goes op 16 februari 2017, 12:53:09
@ Ivo,
Begin jij altijd eerst met de lok?
Nee, niet altijd, maar meestal wel. Je begint over het algemeen met het chassis en probeert dat goed lopend te krijgen. Dan bouw je de rest er omheen. Het is namelijk nogal vervelend een mooie kap te hebben gemaakt en vervolgens te constateren dat het chassis er op punten toch niet niet in past.
Ik zie trouwens in je laatste post dat je de vingers van de voetplaten die je door de zijkanten steekt om de mooie welving te maken in de voetplaat boven elk wiel naar boven hebt gebogen en misschien gesoldeerd. Die moet je helemaal weghalen, want zo beperkt dat de zijdelingse speling van de drijfwielen en gaat het moeilijker door een boog.
mvg,
Ivo
Gelogd
mvg,
Ivo
*
roadster36
Offline
Berichten: 5541
Team Mitropa
Re: Bouw van een MKmodelbouwstudio's NS 2900
«
Reactie #37 Gepost op:
14 maart 2017, 00:27:36 »
Hoi Rik
Leuk topic
Heb alles nog eens doorgelezen en heb nog even een kleine aanvulling op Ivo.
Dat hoekje van je tender ga je op deze manier heus nog zien als er verf op zit.
Het messing moet echt vlak aan elkaar liggen wil het onzichtbaar zijn.
Gelogd
ronald1956
OHMB Team Mitropa
Online
Berichten: 1628
Tram&Trein NL- H0
Re: Bouw van een MKmodelbouwstudio's NS 2900
«
Reactie #38 Gepost op:
14 maart 2017, 19:24:38 »
Gewoon ff de vijl erover .
Gelogd
Met vriendelijke groet , Ronald -
http://forum.beneluxspoor.net/index.php/topic,37208.0.html
station goes
Offline
Berichten: 71
Re: Bouw van een MKmodelbouwstudio's NS 2900
«
Reactie #39 Gepost op:
29 maart 2017, 14:16:32 »
Hoi,
Eindelijk weer een klein stukje verder, Ronald bedankt dat je even de vijl over het hoekje van de tender hebt gehaald
Daarna maar gelijk de sluitseinijzers erop gesoldeerd, beetje vreemde constructie zo...
Nog maar eens over nadenken.
Verder met de lokomotief, eerst gekeken of de wielen nog wel paste en geen evidente kortsluiting in de kap maakte,
daarna de spatborden gebogen en vast gesoldeerd. Alleen de gene van het machinistenhuis vereiste enig denkwerk, eerst de messen opbouw er maar op gezet daarna de spatborden er overheen.
De zijkanten van het machistenhuis (aangezien dit een breed machinistenhuis is, mooi haaks op de brilplaat gesoldeerd, daar dit zonder hulpje moet gebeuren is t wat priegelwerk.
Als ze naar tevredenheid vastzitten op de brilplaat, de zijkanten vastgezet aan de onderplaat.
Bij een laag machinistenhuis loopt er een brede rand over de bovenzijde, dit kan bij deze versie niet door de opbouw, Er moeten dan een tweetal handgrepen gemaakt worden.
Ik heb gekozen het stuk messing wat bovenlangs moest bij een laag machinistenhuis in te vijlen en deze daarna erop te solderen, mede omdat er toch aan beide uiteinden een spijl moet komen welke ik anders niet vast gezet krijg. Waardoor je uiteindelijk dit krijgt:
Op het machinistenhuis ziet het er dan zo uit:
en
zie dat ik nog een klein drupje soldeer moet weghalen.
Nu verder met het dakrollen.
groet,
Rik
Gelogd
station goes
Offline
Berichten: 71
Re: Bouw van een MKmodelbouwstudio's NS 2900
«
Reactie #40 Gepost op:
25 november 2018, 11:54:55 »
Hoi,
Kleine anderhalf jaar later, bij vlagen verder gegaan met de lokomotief maar nooit hier een update geplaatst. Dus helaas maar weinig plaatjes. Nu was voortgang traag en heb ik enige tijd moeten wachten op nieuwe krukassen welke ik zelf verprutst had.
Ondertussen maar verdergegaan met de ketel en het onderstel. De ketel is al voor gevormd en kan zo verder gedraaid worden. Keteldeur erop gesoldeerd en de schoorsteen uitmeten en plaatsen. De dom doe ik pas achteraf aangezien die glimmend messing moet worden. Helaas zat er een grote deuk in dus die moest worden gevuld.
Het geheel ziet er dan zo uit.
Dan een kleine uitdaging, de motor ligt vrij laag in het geheel en moet zuigend in de ketel passen. Het frame zonder ketel maar met motor ziet er zo uit
Dat gaat bij mij dus niet passen, tenminste de motor past als die niet gemonteerd is wel in de ketel maar niet als deze al in het frame zit, wat wel zou moeten........
Uiteindelijk besloten om de ketel, welke op die plek achter de spatborden van de wielen valt, op 2 plekken iets in te knippen en naar buiten te buigen zodat er net 1-2mm meer speling ontstaat.
Waarna het geheel gelukkig past.
Ondertussen nieuwe krukassen binnen gekregen en het kwarteren kon beginnen, geen foto, maar na een avondje priegelen is het uiteindelijke gelukt. Even proefrijden door een aantal wissels om te kijken dat er geen sluiting is.
Daarna het gebruikelijke soda bad en CIF behandeling alvorens te spuiten.
Aangezien het een vroege NS locomotief moet worden (anders komen er teveel pompen, leidingen enzo op) gekozen voor een grasgroene uitvoering met nummer 2917 ( want niet helemaal 100% klopt want dan had ik een ramsbottom veiligheid op voet opgemoeten, en die had ik niet en was via MK ook niet meer aan te komen....
Na het plaatsen van de sierstrepen en decals worden de veerbladen geplaatst, en het model met philo aflak voorzien van de benodigde beschermlaag.
Tot zover een update
groet,
Rik
Gelogd
ingenium
TM
Offline
Berichten: 4229
Re: Bouw van een MKmodelbouwstudio's NS 2900
«
Reactie #41 Gepost op:
25 november 2018, 12:54:59 »
Netjesss! Leuk om in grasgroen te doen, denk dat je de enige bent daarmee.
Gelogd
Ben geitjes voeren en bloemetjes plukken, doei...
Tomasso
Offline
Berichten: 5912
Re: Bouw van een MKmodelbouwstudio's NS 2900
«
Reactie #42 Gepost op:
25 november 2018, 16:40:26 »
Kek ding
Verstuurd vanaf mijn TA-1012 met Tapatalk
Gelogd
Spoor 0 adept
Floris Dilz
Nervensäge.
Offline
Berichten: 9858
Re: Bouw van een MKmodelbouwstudio's NS 2900
«
Reactie #43 Gepost op:
26 november 2018, 12:42:11 »
tis sowieso niet of t nou sterft van de gebouwde 2900'en. goed bezig!
Gelogd
meer over mijn hobby
meer over mijn leven
meer over mijn werk
één druk op de knop. huhuhu.
station goes
Offline
Berichten: 71
Re: Bouw van een MKmodelbouwstudio's NS 2900
«
Reactie #44 Gepost op:
10 december 2018, 20:59:50 »
Hoi,
Dat bouwen lukt wel enigszins echter het rijdend krijgen is een ander verhaal.....
Ik had al iets laten vallen over de grote van de motor en de ruimte in de ketel, nou dat ging dus niet passen zonder lakschade
Tot ik me bedacht nog een of ander obscuur V60je van een N spoor merk te hebben liggen, ooit gekregen als overblijfsel na een reparatiewerkje op de modelbouwvereniging. De enige reden dat ik die nog had was vanwege de krachtbron, een kleine mashima motor.
Dus ding gesloopt, motor eruit en dan het verschil:
en
Motor steun iets verder afgevijld en jawel hoor het past makkelijk zonder problemen
Ondertussen de lok ook al eens voorzien van sierstrepen met prefix en voor het eerst een watervaste stift geprobeerd om de boog op het machinistenhuis goed weer te geven ( niet dat je er veel van ziet maar ach, de philo finish erover.
De dom, welke gegoten is uit messing en zoals een echte pre-WO II lok betaamt dus ook in glanzend messing moet worden uitgevoerd had een grote deuk:S
Omdat ie na plamuur wel weer (liefst glimmend messing moest worden) heb deze gespoten met een bus metaal messing kleurige verf die ik ooit voor een majestueus bedrag bij de hornbach gekocht had. Het resultaat is best aardig geworden al zeg ik het zelf.
en dan het eerste plaatje als bijna complete lok, rijden heeft ie op de rolverband al eens gedaan voor een 20 minuten zonder lakschade door wrijving dus lijkt goed te gaan.
Decodertje erin, dom en bel erop en klaar (hopelijk) maar dat gaat een tijdje duren ivm verhuizing.
groet,
Rik
Gelogd
Print
Pagina's:
1
2
3
4
Vorige
-
Volgende
-
1
2
[
3
]
4
Omhoog
« vorige
volgende »
Je bent hier:
BeneluxSpoor.net forum
|
Wat zijn we aan het bouwen?
|
Materieel
|
Bouw van een MKmodelbouwstudio's NS 2900
