Digitaliseren Fleischmann draaischijf

[dickkoning]

Alle Esu lokdecoders hebben analoge lastregeling aan boord evenals Zimo's.
Het is niet meer dan de motordraden op de decoder aansluiten (rood/zwart) en de motor op de decoder (oranje/grijs).

Ga ik naar kijken, maar op jouw foto is er wel behoorlijk geknutseld ( relais weg, opto geplaatst, weerstandsladdertje onder het huisje
Bijkomend probleempje is de draad die relais en motor delen. Die moet ik dan wel even uit elkaar halen als mede het feit dat de stroomsensor met een paar diodes in de min leiding van de motor werkt ( moet het automatisch remmen niet geactiveerd worden etc)

[dickkoning]

Hallo

ik heb nog eens goed nagedacht over mijn hardware ontwerp.
Dat moet een stuk eenvoudiger na te bouwen kunnen zijn dan het nu is

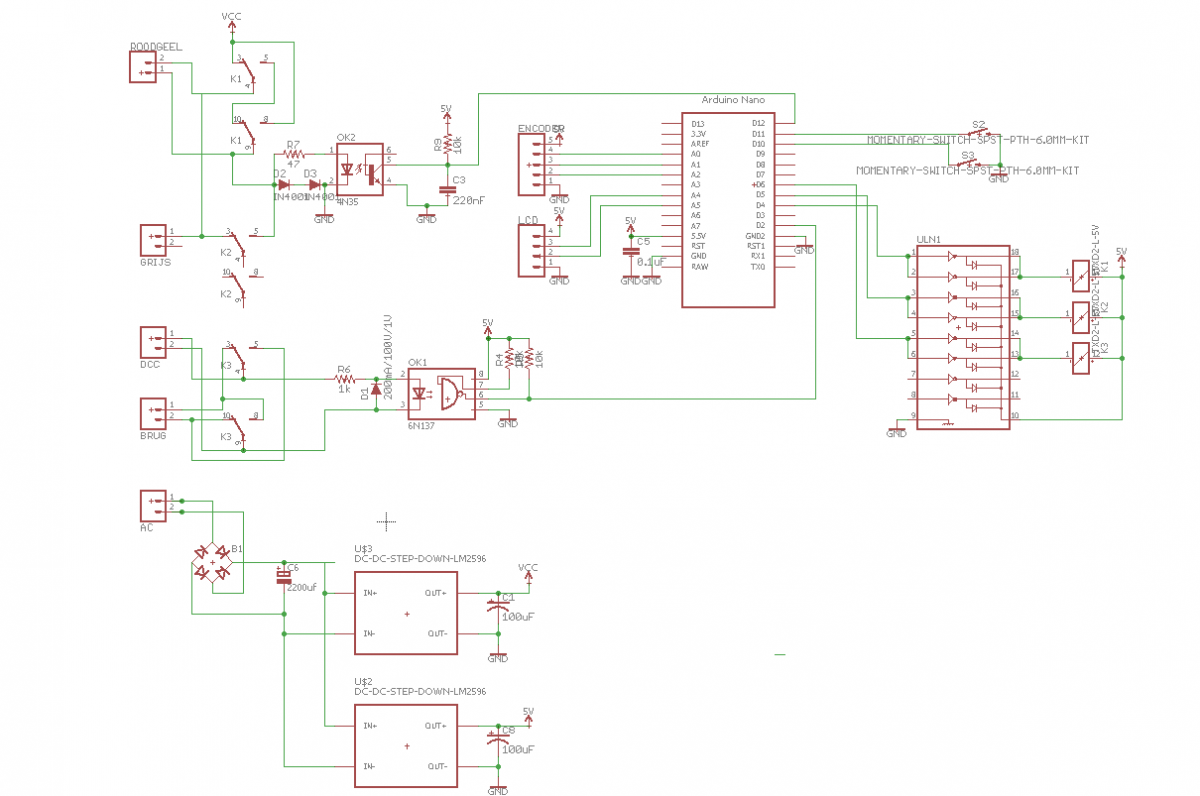

Daarom een nieuw (concept) ontwerp, ik moet even wachten op de onderdelen dan kan ik gaan proberen of het ook werkt en een print ontwerp maken. Het idee is om een aantal modules (DC DC converters, Rotary encoder)  kant en klaar te kopen en  de arduino relais module te vervangen door omron print relais. Dan krijg je zoiets

[gvandersel]

Ziet er al beter uit. Je kunt de relais met een uitgang aansturen. Dat redt hij fluitend. Verder mis ik de terugkoppeling van de stand van de draaischijf. Of zit die gecombineerd met de motorstroom.

Verstuurd vanaf mijn S7e met tapatalk

[dickkoning]

Hoi

terugkoppeling zit in de motorstroom via OK2
simpelweg een kwestie van tellen hoe vaak de locking pin in de draaischijf de motorstoom onderbreekt

Dick

[gvandersel]

Dan zou ik de uitgang van de opto coupler aan D3 (int1) koppelen. Deze ingang is toch vrij en je kan dan ipv "wachten" gewoon de interrupt gebruiken. Alhoewel je op dat moment toch waarschijnlijk aan het wachten bent, tot je bij het juiste spoor bent.

Groet,

Gerard van der Sel.

[Timo]

@dickkoning, mijn vorige punten gezien? Dat zou het ontwerp al meer vereenvoudigen


Timo

[dickkoning]

hoi
net terug van een weekje vakantie
De postbode heeft een flink aantal chinese pakjes gebracht waaronder de print relais
Ik ga weer een rondje experimenteren (en met jullie suggesties aan de gang)

[dickkoning]

Hallo

ik heb mijn prototype opnieuw gebouwd, past nu op een gaatjesboard printplaat


Het schema is min of meer zoals ik het de laatste keer gepubliceerd heb (KIJK UIT :pinwijzigingen arduino )


Tav het commentaar van Gerard en Timo

de terugkoppeling van de draaischijf gaat nu via pin d3, kan er eventueel een externe interupt gebruikt worden.
De printrelais gebruiken ongeveer 30 mA, is me net iets teveel voor de arduino zelf vandaar de ULN. Zijn wel wat kanalen over :Seinsturing oid ?
De arduino is extra ontkoppeld via C2 en C5. Pullups R9 en R5 kunnen ws weg maar waren eenvoudig te plaatsen.

Ik ben nog wel een beetje onzeker of ik geen problemen ga krijgen met inductiepieken vanuit de draaischijf motor /spoel. Daar zitten geen aparte ontkoppeldiodes, en in mijn opzet is er sprake van een common ground met de arduino

Software wordt nog een beetje verder aangepast, en zet ik op github

Dick

[dickkoning]

hoi

bijgaand een plaatje van de voltooide opbouw op gaatjesprint


Ik blijf dat altijd een lastig klusje vinden maar het werkt stabiel en kan ingebouwd gaan worden in mijn baan
Laatste versie software is op github te vinden
https://github.com/tkoning/dcc-turntable

Dick

NB was wel een heel goedkoop stukje gaatjes board, ik bouw echt wel recht maar de chinees had zo zijn eigen mening over de plaats van de gaatjes

[Timo]

de terugkoppeling van de draaischijf gaat nu via pin d3, kan er eventueel een externe interupt gebruikt worden.

Kan, maar interrupt is wel enorme overkill

De printrelais gebruiken ongeveer 30 mA, is me net iets teveel voor de arduino zelf vandaar de ULN. Zijn wel wat kanalen over :Seinsturing oid ?

30mA relais moet je inderdaad niet direct via de Arduino willen doen.

De arduino is extra ontkoppeld via C2 en C5.

De Arduino zal zich niet heel veel aantrekken van C2. Kan geen kwaad (maar de Nano heeft zelf wel een beter geplaatste 100nF) maar de opto heeft meer baat bij C2

Pullups R9 en R5 kunnen ws weg maar waren eenvoudig te plaatsen.

Dat is waar Wat ik me nog steeds wel af vraag, waarom maak je het lastiger door twee type opto's te gebruiken?

Ik ben nog wel een beetje onzeker of ik geen problemen ga krijgen met inductiepieken vanuit de draaischijf motor /spoel. Daar zitten geen aparte ontkoppeldiodes, en in mijn opzet is er sprake van een common ground met de arduino

Common ground is daar geen enkele reden voor. Dat ze dezelfde voedingen überhaupt gebruiken natuurlijk wel maar dat moet gewoon goed gaan. Vooral lekker strooien met 100nF en GND niet in lusje leggen op de print (ster is beter) en het zal wel meevallen. Wel zou ik de draaischijf motor nog van camp diodes voorzien.

Zit nog wel met één vraag, wat is ROODGEEL en grijs precies? En zie even niet wat K1 en K2 precies doen zo 123... Zal er aan liggen dat ik niet zo'n brug heb maar iets duidelijker label kan dan helpen.

Software wordt nog een beetje verder aangepast, en zet ik op github

Wil je alleen nog wel één link meegeven na een eerst blik op je code
When #define is Considered Harmful
C++ heeft zulke mooie en veel elegantere alternatieven voor macros in veel gevallen


Timo

[dickkoning]

Hallo Timo

Wat ik me nog steeds wel af vraag, waarom maak je het lastiger door twee type opto's te gebruiken?

Heel banaal    ik heb maar weinig 6n137 en veel 4n35 liggen

Zit nog wel met één vraag, wat is ROODGEEL en grijs precies?

Draaischijf aansluitingen, zie afbeelding

Wel zou ik de draaischijf motor nog van camp diodes voorzien.

Hoe bedoel je dat precies ?   Direct in de draaischijf zelf gaat niet ivm ompolende voedingsspanning bij wisselen van de draairichting
Ik dacht zelf aan een 1N4148 antiparalel aan D2 D3 en een zelfde diode eventueel antiparalel aan de voeding

Dick

[Timo]

Waarom dan ook geen 4N35 voor DCC? Is net zo geschikt


Timo

[dickkoning]

En zie even niet wat K1 en K2 precies doen zo 123

klopt, er zat weer een bug in het schema

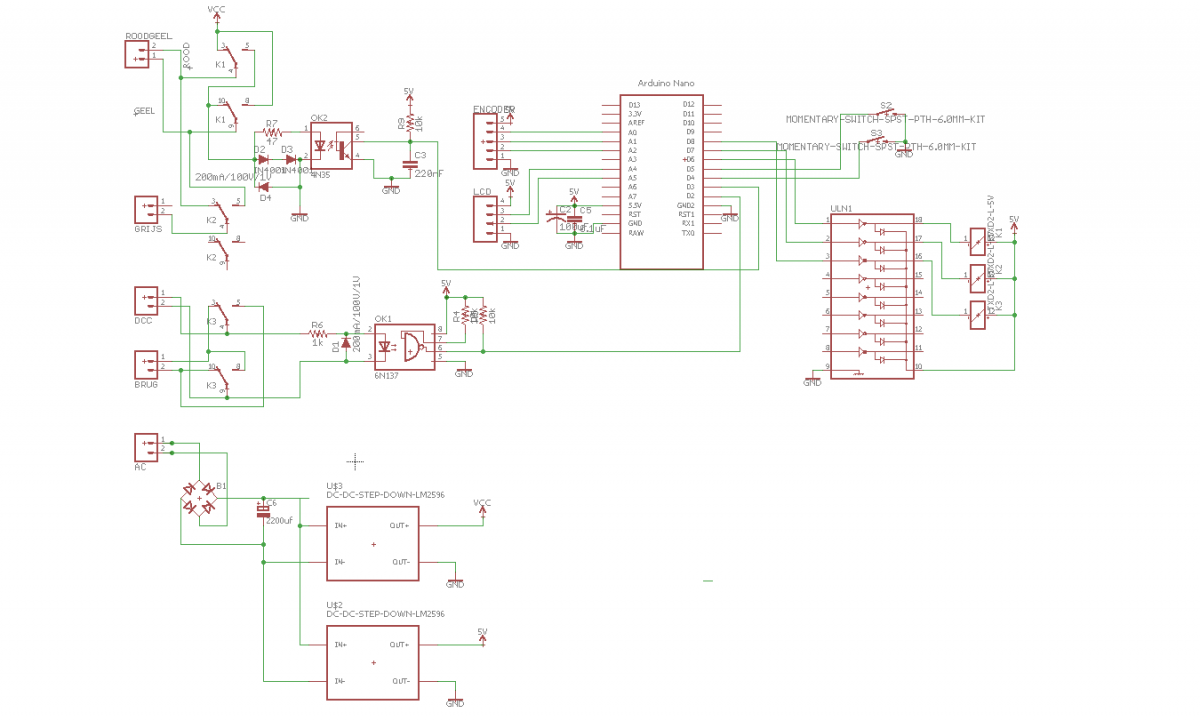

Ik heb het foute schema verwijderd en een hopelijk correcte versie geplaatst. Daar heb ik ook de eventuele beschermingsdiode D4 maar vast ingetekend.

K1 draairichting brug
K2 bekrachtiging relais
K3 ompolen DCC signaal afhankelijk van positie brug

Met de 4N35 heb ik voor DCC geen ervaring, is die snel genoeg ?

[Timo]

Hoi Dick,

Ahh, vandaar De verbinding van K2 aan rood lijkt me overigens ook wat overbodig Gaat niets stuk maar nodig is hij niet.

En ja, die is meer dan snel genoeg. Zo heel snel is DCC nu ook weer niet Op de OpenDCC decoders heb je dan ook ruime keuze welke je er op drukt. Leuke is namelijk dat ze pin-compatible zijn als je de 4N35 onderin de socket drukt.

En ik bedoelde natuurlijk clamp diodes Goed geschreven was er misschien wel een lampje gaan branden Maar voor de motor niet zo nuttig aangezien de onderbreker daarvoor in de brug zit. Maar voor de spoel wel handig. Twee diodes van de grijze draad naar Vcc en GND. En dan niet zo dat ze kortsluiting maken maar dus kathode aan Vcc en anode van de andere aan GND.

En misschien nog je schema iets groter op GitHub zetten. Beneluxspoor comprimeert het überhaupt al dood maar die op GitHub is ook wel erg klein Never mind, GitHub laat hem gek genoeg klein zien... Origineel is super!


Timo

[dickkoning]

Hoi

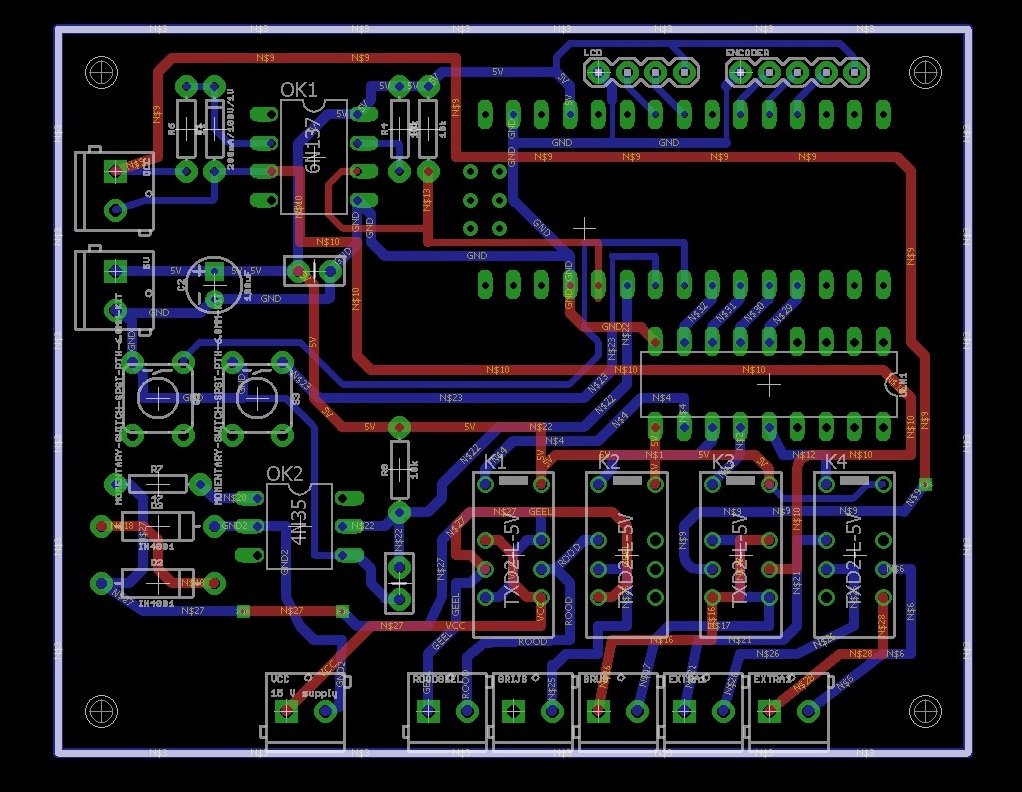

een eerste print ontwerpje (voor de duidelijkheid nog even zonder groundplane)
printje is nu nog 8 bij 6 cm, ik moet maar eens gaan opzoeken of dat een goede maat is, en wat de kosten zijn



dick
