Digitaliseren Fleischmann draaischijf

[Robert E]

Je hoort het klikken van het  "locking"  relais

Ziet er keurig uit! Valt me op dat de schijf weinig herrie maakt tijdens draaien.
Ik heb ooit een Fleischmann draaischijf gehad waarvan de motor overduidelijk te horen was...
En dat is zacht uitgedrukt

Zie dat je al bezig bent om de loop keurig te krijgen.
Mooiste is om losse dingen zoals deze

Code: [Selecteer]


if (!digitalRead(In_1)) {
    clockwise(1);
    teller = 2;
  }
  if (!digitalRead(In_2)) {
    clockwise(1);
    teller = 4;
  }
  if (!digitalRead(In_3)) {
    clockwise(0);
    teller = 2;
  }
  if (!digitalRead(In_4)) {
    clockwise(0);
    teller = 4;

in aparte routine te zetten.... Aan het einde heb je dan een loop van paar regels en alles zit in losse functies...
Maakt de leesbaarheid en het evt onderhoud stukken beter....

Mvg

Robert

[dickkoning]

Hoi

het is gelukt
De DCC code om de arduino aan te sturen werkt, (met een variatie op het LDT protocol)

De draaischijfdecoder bestaande uit een arduino, wat relaisprintjes en 2 optocouplers, reageert nu netjes op zijn DCC commando's.
Totale kosten ongeveer 25-30,-
Ik zal vanavond de code insturen, en als het even kan een filmpje maken

De ToDo lijst wordt steeds korter
- aansturing met RocRail
- relaissturing tbv ompoling brug
- nulreferentie ( mbv Hall sensor ?)
- "eindstand" bereikt melder

dick

[AndrevdG]

Hoi Dick,

Volg dit draadje op de zij-lijn.

Ben erg nieuwsgierig naar het eind resultaat!
Vind het zeer interessant om te zien hoe je zelf een TurnControl aan het maken bent! Klasse!
Ik vond het zelf al wat dat ik het via een TurnControl aan de gang heb gekregen ;-)

Ziet er keurig uit! Valt me op dat de schijf weinig herrie maakt tijdens draaien.

Die van mij maakt inderdaad aardig wat herrie, maar hij 'hang't in het uitgezagen gat, volgens mij is het beter als ik nog wat ondersteuning gaat maken, en het geheel in een bed van kurk leg voor het dempen van het geluid, het is nu een versterker, al dat hout er omheen.

Groetjes,

Andre

[dickkoning]

hallo Andre

dank voor de interesse
Vanavond nog wat code bijwerken en in de loop van de week een YouTube filmpje met uitleg.

Die van mij maakt inderdaad aardig wat herrie, maar hij 'hang't in het uitgezagen gat, volgens mij is het beter als ik nog wat ondersteuning gaat maken, en het geheel in een bed van kurk leg voor het dempen van het geluid, het is nu een versterker, al dat hout er omheen.

Ik gebruik een gestabiliseerde 12 Volt voeding, en heb de motor van de draaischijf gereinigd en gesmeerd
Het loopt nu redelijk soepel en stil.
Ik ben stiekem wel blij met jouw lawaaierige schijf, het heeft mij geïnspireerd het "locking mechanisme" te gebruiken als positiemelder.

Soms vind ik het overigens eenvoudiger om zelf software te schrijven, dan om te begrijpen hoe bepaalde apparaten ingesteld moeten worden

Dick
.

[dickkoning]

Bijgaand de arduino code  Graag commentaar / suggesties

De draaischijf wordt bestuurd met DCC Accessory commando's ongeveer cf het LDT protocol
Dit protocol is te vinden op
http://www.ldt-infocenter.com/dokuwiki/_media/nl/anleitungen/ttdec_06_13_nl.pdf,  ga naar pagina 14

Hoe ik de sporen moet nummeren s me nog niet helemaal duidelijk
LDT nummert Clockwise,      Roc Rail nummert Counter Clockwise

Code: [Selecteer]


/*
  //////////////////////////////////////////////////////////////////////////////////////////////////////////////////////
  Arduino DCC Turntable control
  Original DCC sketch : Arduino DCC solenoid Control  Author: Ruud Boer - January 2015
  Adapted for turntable control with LDT protocol Dick Koning feb 2017, echter de nummering van de sporen is conform RocRail

  The DCC signal is optically separated and fed to pin 2 (=Interrupt 0). Schematics: www.mynabay.com
  Many thanks to www.mynabay.com for publishing their DCC monitor and -decoder code.

  Basis idee  geef korte puls op het locking relais, de draaischijf gaat draaien
  als de draaischijf 1 positie gedraait heeft, stopt de stroom door de motor automatisch
  dit genereert een overgang van laag naar hoog op de motor sense pin
  Gebruik dit event om te bepalen hoeveeel afslagen er gedraaid is en genereer eventueel een nieuwe puls

  versie DCC_draai_8 :inbouwen DCC stuurelementen, eenvoudige koppeling tussen DCC en draaischijf gemaakt
                     :onderstening van commando'ga naar track nr , + 1 track, -1 track
                     nummering aansluitpinnen veranderd

  TODO  kijken of individuele routines werken  ( dcc monitor }
  TODO  break statement tijdens daai, ompolen sporen routine


  //////////////////////////////////////////////////////////////////////////////////////////////////////////////////////
*/

#define aan 0               // tbv relais ingangen zijn geinverteerd
#define uit 1


#define richting1  3        // Arduino Digital I/O pin number  tbv relais sturing
#define richting2  4        // 2 single relais altijd gelijkop bewegen bepalen de draairichting
#define lock       5        // relais wat de interne "lock" van de draaischijf aanstuurt
//#define Relay_4    6

#define In_1      8         // Arduino Digital I/O pin number  tbv schakelaars
#define In_2      9
#define In_3      10
#define In_4      11
#define cSense    12        // curent sense motoraandrijving

#include <DCC_Decoder.h>    // Mynabay DCC library
#define kDCC_INTERRUPT 0



// Globale variabelen

bool pulsBusy = false;            // pulsBusy is de variable die aangeeft dat het interne draaischijf locking relais geactiveerd is
unsigned long pulsTimer = 0;      // pulsTimer is de teller die meeloopt met de duur van de relais puls
unsigned long pulsDuur = 2000;    // pulsDuur geeft aan hoelang de puls default duurt  Moet iets korter zijn dan de tijd die nodig is voor 1 stap
int teller = 0;                   // teller is het aantal afslagen dat de scijf moet draaien
int track = 0;                    // actuele afslag waar de draaischijf zich bevindt
int target = 0;                   // doel waarnaar naar toe gedraaid moet worden
bool railrelais = 0;              // toekomstig ompool relais

//////////////////////////////////////////////////////////////////////////////////////////////////////////////////////
// FILL IN
const byte maxaccessories = 5;    //The number of "LDT command" adressen you want to control with this Arduino
//////////////////////////////////////////////////////////////////////////////////////////////////////////////////////

typedef struct
{
  int               address;          // Address to respond to
  byte              output;           // State of accessory: 1=on, 0=off   rood /groen in wissel commando
  int               track;            // turntable tracknumber
  int               track2;           // turntable track number
  boolean           finished;         // finished : 0=busy 1= ready for next command
  boolean           activate;         // start verwerking commando
  unsigned long     offMilli;         // for internal use
  unsigned long     durationMilli;    // for internal use  "busy periode"

}
DCCAccessoryAddress;
DCCAccessoryAddress accessory[maxaccessories];

//////////////////////////////////////////////////////////////////////////////////////////////////////////////////////
// DCC packet handler
//////////////////////////////////////////////////////////////////////////////////////////////////////////////////////
void BasicAccDecoderPacket_Handler(int address, boolean activate, byte data)
{
  // Convert NMRA packet address format to human address
  address -= 1;
  address *= 4;
  address += 1;
  address += (data & 0x06) >> 1;

  boolean enable = (data & 0x01) ? 1 : 0;

  for (int i = 0; i < maxaccessories; i++)
  {
    if ( address == accessory[i].address )
    {
      accessory[i].activate = 1;
      if ( enable ) {
        accessory[i].output = 1;
      }
      else {
        accessory[i].output = 0;
      }
    }
  }
} // END BasicAccDecoderPacket_Handler


//////////////////////////////////////////////////////////////////////////////////////////////////////////////////////
// Initialization: COPY - PASTE the structure as many times as you have commands and fill in the values you want.
//////////////////////////////////////////////////////////////////////////////////////////////////////////////////////

void ConfigureDecoderFunctions() // The amount of accessories must be same as in line 52 above!
{
  accessory[0].address = 226;   // basisadres LDT =225, eerste commando
  accessory[0].track = 0;
  accessory[0].track2 = 0;
  accessory[0].finished = 1;    // Do not change this value
  accessory[0].activate = 0;    // Do not change this value
  accessory[0].output = 0;      // Do not change this value
  accessory[0].durationMilli = 500;

  accessory[1].address = 228;
  accessory[1].track = 0;
  accessory[1].track2 = 0;
  accessory[1].finished = 1;    // Do not change this value
  accessory[1].activate = 0;    // Do not change this value
  accessory[1].output = 0;      // Do not change this value
  accessory[1].durationMilli = 500;

  accessory[2].address = 229;
  accessory[2].track = 1;
  accessory[2].track2 = 2;
  accessory[2].finished = 1;    // Do not change this value
  accessory[2].activate = 0;    // Do not change this value
  accessory[2].output = 0;      // Do not change this value
  accessory[2].durationMilli = 500;

  accessory[3].address = 230;   // basisadres LDT =225, eerste commando
  accessory[3].track = 3;
  accessory[3].track2 = 4;
  accessory[3].finished = 1;    // Do not change this value
  accessory[3].activate = 0;    // Do not change this value
  accessory[3].output = 0;      // Do not change this value
  accessory[3].durationMilli = 500;

  accessory[4].address = 231;
  accessory[4].track = 5;
  accessory[4].track2 = 6;
  accessory[4].finished = 1;    // Do not change this value
  accessory[4].activate = 0;    // Do not change this value
  accessory[4].output = 0;      // Do not change this value
  accessory[4].durationMilli = 500;

} // END ConfigureDecoderFunctions



//////////////////////////////////////////////////////////////////////////////////////////////////////////////////////

void setup()
{
  DCC.SetBasicAccessoryDecoderPacketHandler(BasicAccDecoderPacket_Handler, true);
  ConfigureDecoderFunctions();
  DCC.SetupDecoder( 0x00, 0x00, kDCC_INTERRUPT );


  //-------( Initialize Pins so relays are inactive at reset)----
  digitalWrite(richting1, uit);
  digitalWrite(richting2, uit);
  digitalWrite(lock, uit);
  //digitalWrite(Relay_4, uit);

  //---( THEN set pins as outputs )----
  pinMode(richting1, OUTPUT);
  pinMode(richting2, OUTPUT);
  pinMode(lock, OUTPUT);
  //pinMode(Relay_4, OUTPUT);
  delay(1000); //Check that all relays are inactive at Reset

  pinMode(In_1, INPUT_PULLUP);
  pinMode(In_2, INPUT_PULLUP);
  pinMode(In_3, INPUT_PULLUP);
  pinMode(In_4, INPUT_PULLUP);
  pinMode(cSense, INPUT);
  pinMode(2, INPUT_PULLUP); //Interrupt 0 with internal pull up resistor (can get rid of external 10k)

  pinMode(13, OUTPUT);
  digitalWrite(13, LOW); //turn off Arduino led at startup

  Serial.begin(38400);

  target = 0;
  track = 0;
  teller = 0;

} //--(end setup )---


//////////////////////////////////////////////////////////////////////////////////////////////////////////////////////
// Main loop
//////////////////////////////////////////////////////////////////////////////////////////////////////////////////////

void loop()
{
  // target gewenste afslag
  // track actuele afslag
  // teller aantal slagen
  // clockwise(1) : clockwise  clockwise(0) : counter clockwise

  leesDCC();                // genereert een gewenst afslag nummer
  pushButton();             // genereert een gewenst afslag nummer

  if (target > track)
  {
    Serial.println ("Target > Track");
    teller = target - track;
    if (teller <= 24) {
      clockwise(0);
      Serial.print("Teller :"); Serial.print(teller); Serial.print("    Target : "); Serial.print(target); Serial.print("    Track : "); Serial.println(track);
      while (teller > 0) {   // niet definitief gebruiken, blokkeert alles
        draai(0);
      }
    }
    else
    {
      teller = 48 - teller ;
      clockwise(1);
      Serial.print("Teller :"); Serial.print(teller); Serial.print("    Target : "); Serial.print(target); Serial.print("    Track : "); Serial.println(track);
      while (teller > 0) {   // niet definitief gebruiken, blokkeert alles
        draai(1);
      }
    }
  }

  if (track > target)
  {
    Serial.println ("Target < Track");
    teller = track - target;

    if (teller <= 24) {
      clockwise(1);
      Serial.print("Teller :"); Serial.print(teller); Serial.print("    Target : "); Serial.print(target); Serial.print("    Track : "); Serial.println(track);
      while (teller > 0) {   // niet definitief gebruiken, blokkeert alles
        draai(1);
      }
    }
    else
    {
      teller = 48 - teller ;
      clockwise(0);
      Serial.print("Teller :"); Serial.print(teller); Serial.print("    Target : "); Serial.print(target); Serial.print("    Track : "); Serial.println(track);
      while (teller > 0) {   // niet definitief gebruiken, blokkeert alles
        draai(0);
      }
    }
  }
}


//////////////////////////////////////////////////////////////////////////////////////////////////////////////////////
// Aansturing van de draaischijf
//////////////////////////////////////////////////////////////////////////////////////////////////////////////////////

void draai(bool richting)
{
  // pulsBusy is de variable die aangeeft dat het interne draaischijf locking relais geactiveerd is
  // pulsTimer is de teller die meeloopt met de duur van de relais puls
  // pulsDuur geeft aan hoelang de puls default duurt
  // teller is het aantal afslagen dat de schijf moet draaien
  // richting is de variabele die aangeeft welke kant de draai opgaat

  if (!pulsBusy) {
    pulsTimer = millis() + pulsDuur;
    pulsBusy = true;
    digitalWrite(lock, aan);
    delay(10);  // probeersel
  }
  else {
    if ( millis() > pulsTimer)
    {
      digitalWrite(lock, uit);  // de default pulsperiode is voorbij

      if (digitalRead(cSense)) {
        //cSense is hoog : er loopt geen stroom door de motor   Hier moet je mischien nog iets van een debounce in zetten
        teller = teller - 1;
        pulsBusy = false;
        if (richting) {        // richting 1=clockwise   0=counterclockwise
          track = track - 1;
          if (track < 0) track = track + 48;
          Serial.print("Teller :"); Serial.print(teller); Serial.print("    Target : "); Serial.print(target); Serial.print("    Track : "); Serial.println(track);
          // zet hier statement voor ompolen rail relais
          //if (track == 12 || track == 36) railrelais = !railrelais;
        }
        else
        {
          track = track + 1;
          if (track >= 48) track = track - 48;
          Serial.print("Teller :"); Serial.print(teller); Serial.print("    Target : "); Serial.print(target); Serial.print("    Track : "); Serial.println(track);
        }
      }
    }
  }

  if (!digitalRead(cSense)) {
    digitalWrite(13, HIGH);
  }
  else {
    digitalWrite(13, LOW);
  }
}

//--(end draairoutine )---



//////////////////////////////////////////////////////////////////////////////////////////////////////////////////////
// DCCLoop
//////////////////////////////////////////////////////////////////////////////////////////////////////////////////////

void leesDCC()
{
  static int addr = 0;          // Static variable assignment alleen bij startup. Waarde persisteert als de functie verlaten wordt

  DCC.loop(); // Loop DCC library

  if ( ++addr >= maxaccessories ) addr = 0;   // Bump to next address to activate

  if (accessory[addr].finished && accessory[addr].activate)    //event wordt 1 maal getriggerd daarna verplichte pauze
  {
    accessory[addr].finished = 0;
    accessory[addr].offMilli = millis() + accessory[addr].durationMilli;

    if (accessory[addr].output == 1)
    {
      switch (accessory[addr].address) {
        case 226:   // halve draai
          target = track + 24;
          if (target >= 48) target = target - 48;
          break;
        case 228:  // 1 step clockwise
          target = track - 1;
          if (target < 0) target = target + 48;
          break;
        default:
          target = (accessory[addr].track);
          break;
      }
      Serial.print ("Ga naar target track (rood)   "); Serial.println(target);
    }
    else
    {
      switch (accessory[addr].address) {
        case 226:   // halve draai
          target = track - 24;
          if (target < 0) target = target + 48;
          break;
        case 228:  // 1 step  counter clockwise
          target = track + 1 ;
          if (target >= 48) target = target - 48;
          break;
        default:
          target = (accessory[addr].track2);
          break;
      }
      Serial.print ("Ga naar target track (groen)   "); Serial.println(target);
    }
  }

  if ((!accessory[addr].finished) && (millis() > accessory[addr].offMilli))    // blokkade want commando herhaalt zich zelf
  {
    accessory[addr].finished = 1;
    accessory[addr].activate = 0;
  }
}




void clockwise(bool on)
{
  Serial.print("Set rotatie: ");
  if (on) {
    digitalWrite(richting1, aan);
    digitalWrite(richting2, aan);
    Serial.println("Clockwise ");
  }
  else {
    digitalWrite(richting1, uit);
    digitalWrite(richting2, uit);
    Serial.println("Counter Clockwise");
  }
  delay(10);
}

void pushButton()
{
  // invoer dmv druk toetsen  0 = ingedrukt
  // Serial.println("Lees PushButton");

  if (!digitalRead(In_1)) {
    target = track + 2;
    if (target >= 48) target = target - 48;
  }
  if (!digitalRead(In_2)) {
    target = track + 4;
    if (target >= 48) target = target - 48;
  }
  if (!digitalRead(In_3)) {
    target = track - 2;
    if (target < 0) target = target + 48;
  }
  if (!digitalRead(In_4)) {
    target = track - 4;
    if (target < 0) target = target + 48;
  }
}






[72sonett]

Ik zou er nog een 2-regelig LCD op aansluiten en daar statusboodschappen op laten zien.

[dickkoning]

@72 sonnet

debug gaat nu via serial.print regels
Kan wel via LCD, zal later eens kijken wat er mogelijk is  Zou niet heel moeilijk moeten zijn met de juiste library

[Robert E]

In de loop zit volgens mij leuke tikfout

Twee keer track > target Regel 210 en 232....

Aangezien je vele malen

Code: [Selecteer]

Serial.print("Teller :"); Serial.print(teller); Serial.print("    Target : "); Serial.print(target); Serial.print("    Track : "); Serial.println(track);

doet maak er losse routine van en geef de data mee (teller, target, track)

En die debug, gewoon laten zitten en een display eraan / erbij.
Op display dan track / target / richting / draaiend ja nee laten zien.

Voor die hd44780 display (van die twee regel dingen) zijn genoeg drivers te vinden voor Arduino....

Zelf in NL kosten ze haast niks (ex verzendkosten dan...)

https://www.martoparts.nl/16x2-LCD-Display-groen

Link ter info overigens.
Mvg

Robert

[dickkoning]

@robert

algoritme klopt wel, staat er wat ongelukkig
Ik ben niet zo vertrouwd met procedure parameters maar je hebt gelijk met de debug statements

Twijfelpunt zit in de gebruikte nummering va de sporen

                                                                                                     12
LDT     1                                              ROCRAIL                     24                 0
             2                                                                                       36
                3

Momenteel gebruik ik het schema van Rocrail

[bosje77]

Heeft iemand ook ervaring met de ESU SWITCHPILOT gecombineerd met de EXTENSION om de draaischijf mee aan te sturen Want wat hier boven allemaal genoemd wordt gaat mijn pet te boven en daarbij rij ik niet met een pc besturing
Als iemand wat weet dan hoor ik het graag voor ik de spullen aanschaf en het niet werkt?

Gr robin

[72sonett]

... En die debug, gewoon laten zitten en een display eraan / erbij.
Op display dan track / target / richting / draaiend ja nee laten zien.

Dat bedoel ik... De debug comment je er uit als de boel helemaal OK werkt.

Die parallele LCD heeft wel 7 I/O pennen nodig; 3 voor stuursignalen + 4 voor data. Er bestaan overigens ook seriele LCDs die met minder pennen toekunnen.

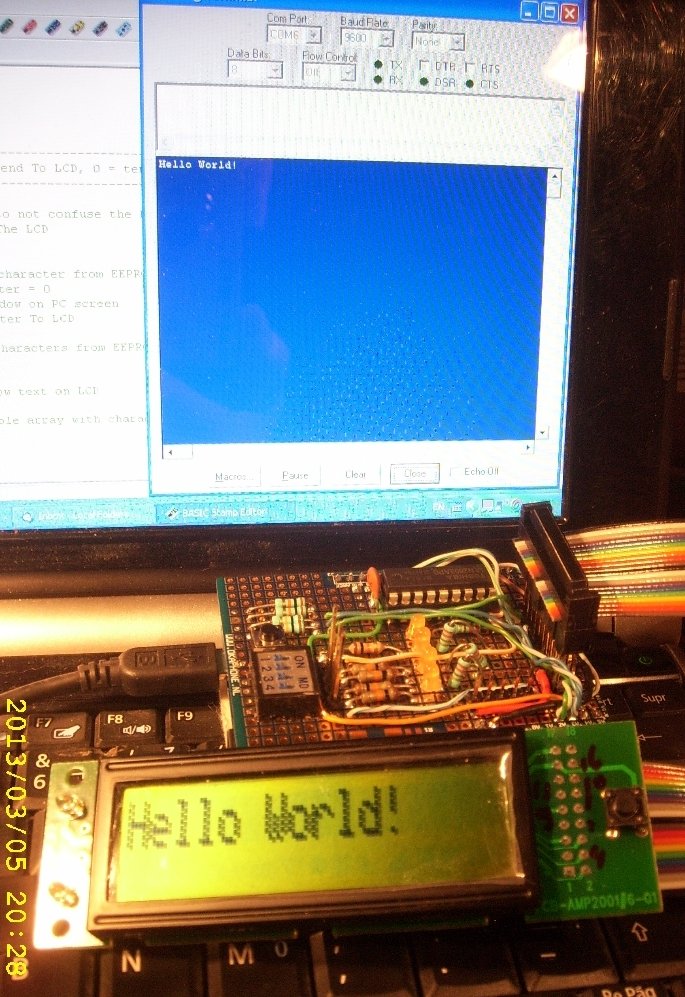

Ik heb mijn traverse voorzien van een LCD;

[dickkoning]

@bosje 77
Als je de beschrijving op de website van paco gebruikt zet je met de esu gewoon een bistabiel relais om

Is nogal een dure oplossing, met ook niet zoveel ingebouwde intelligentie
Als je nog een 14 dgn geduld hebt is dit softwareproject wel klaar
Dan heb je eigenlijk niet zoveel nodig

arduino nano
arduino relais board (in principe 5 single relais)
3 optocouplers  en klein grut (weerstanden /kroonsteentjes/ dupont wires)
een 12 volt voeding



voor 30 euro ben je wel klaar
als alles werkt maak ik wel een fatsoenlijke bouwbeschrijving

[bosje77]

Hallo Dick,

Ik heb geduld hoor 😉 Ben benieuwd als ik het daarna makkelijk kan gaan gebruiken met de Ecos II zou dat super wezen.
Ook heb ik hier nog een print liggen voor de draaischijf alleen moeten daar nog componenten op ookeen hele waslijst en mij toch iets te ingewikkeld ben ik bang.
Graag hoor ik het als er iets moois van gemaakt is👍🏻

Gr robin

[dickkoning]

@Bosje 77
de ecos kan direct 2 soorten draaitafels aansturen

- de marklin 7286 controller  (protocol lijkt op LDT, kwestie van proberen met hulp van een arduino sniffer)
- de modificatie van de fleischmann draaitafel door het inbouwen van een lokpilot in de brug  Leuk concept waar ik nog niet voor gekozen heb

het leuke van een arduino is dat je dingen simpel kan aanpassen

Code: [Selecteer]

accessory[3].address = 230;   // basisadres LDT =225, eerste commando
  accessory[3].track = 3;
  accessory[3].track2 = 4;
is een stukje van de code in mijn  programma
adress ="wissel" adres zit gekoppeld aan een spoorummmer in je ecos
track= fysiek "spoor" op de draaischijf

Je kan hier direct de getallen neerzetten die je wilt, dan moet je een heel eind kunnen komen
Kijk om er gevoel bij te krijgen op de blogs van ruud boer

https://www.google.nl/url?sa=t&rct=j&q=&esrc=s&source=web&cd=1&cad=rja&uact=8&ved=0ahUKEwjJ6pO3gI7SAhXMiRoKHaUvDBEQFggaMAA&url=https%3A%2F%2Frudysmodelrailway.wordpress.com%2F&usg=AFQjCNF16zTXbVZBMNy12uEpmoNpbtflgg&bvm=bv.146786187,d.d2s

Bouw dan eerst eens een rood groen sein en contreer dat met je ecos
Dan kijken met de sniffer wat er aan signale langs komt etc etc

[Robert E]

algoritme klopt wel, staat er wat ongelukkig

Inderdaad Lekker tricky om overheen te kijken

Ik ben niet zo vertrouwd met procedure parameters

Als voorbeeld

Code: [Selecteer]

void DebugData(int Counter, int TrackTarget, int TrackActual)
{
  Serial.print("Teller :");
  Serial.print(Counter);
  Serial.print("    Target : ");
  Serial.print(TrackTarget);
  Serial.print("    Track : ");
  Serial.println(TrackActual);
}

Je kunt de parameters ook weglaten en gebruik maken van de globale variabelen....
Derhalve in voorbeeld de parameters andere naam gegeven om verwarring met globale variabelen te voorkomen...

Mvg

Robert
