Auteur Topic: Project Rheinfels  (gelezen 19893 keer)

Eegtrain

  • Offline Offline
  • Berichten: 784
  • Lid Modelspoorgroep Eindhoven
Re: Project Rheinfels
« Reactie #30 Gepost op: 06 augustus 2016, 18:07:12 »
heyhey Marco dankjewel! Een modelbaan is altijd meer werk dan je denkt en van eerdere fouten leert men zullen we maar zeggen:)
Vandaar dat elke nieuwe modelspoorbaan weer iets beter wordt aangepakt dan de vorige :angel:

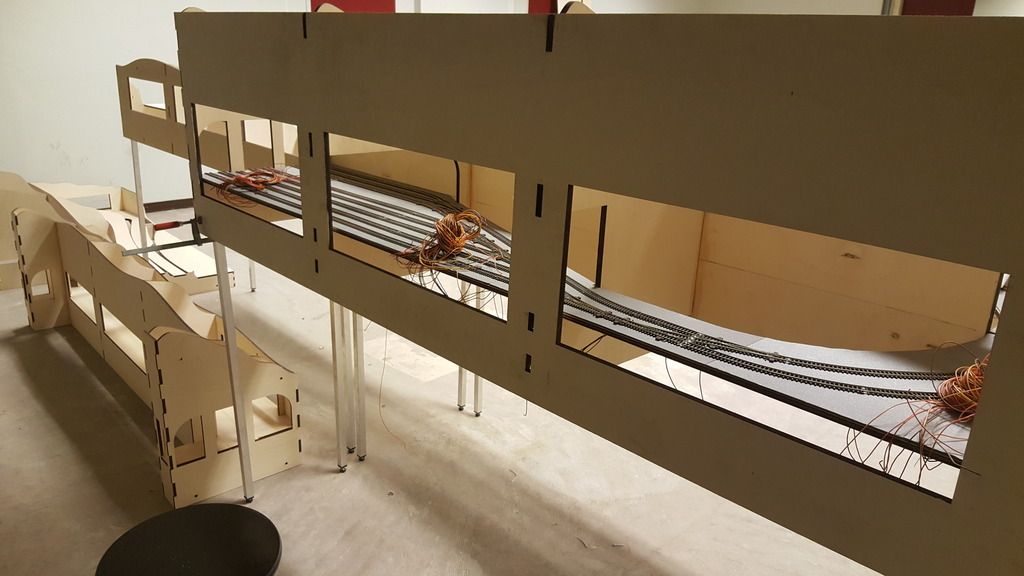

Hier nog wat plaatjes; even wat meten en proberen hoe dingen op z'n plek gaan vallen voordat de servo's onder de wissels gemonteerd kunnen worden.

De rechtse sporen zullen naar een treinlift gaan (althans dat is de bedoeling), de middelste sporen zijn doodlopende opstelsporen voor regionale pendeltreinen en de linkse 4 sporen zijn lange, doorgaande sporen waar straks op elk spoor 2 lange treinen achter elkaar kunnen komen te staan (een Loc met maximaal 7 rijtuigen). Als de lift er (nog) niet is kunnen er straks uiteindelijk maximaal 13 treinen in het schaduwstation staan:








Veel mensen zeggen of denken vaak dat er voor de schaal TT erg weinig te krijgen is. Ik heb hieronder een opstelling gemaakt van de treinen zoals ik ze gedacht had te verdelen over m'n 2 TT banen (de lijst is inmiddels enigzins overschreden):



Fijn weekend! groeten, Jake

44

  • Team forummoderators
  • Offline Offline
  • Berichten: 14194
Re: Project Rheinfels
« Reactie #31 Gepost op: 07 augustus 2016, 18:33:38 »
Indrukwekkende verzameling. Ik zat een beetje gek tegen die 01 met Rheingoldrijtuigen aan te kijken, maar ineens herinnerde ik me dat je daar eerder een plaatje van had laten zien. Van de echte combinatie dan, inclusief de achteraan bungelende E 1012.
Je ballast ziet er goed uit!  ;) :D

Eegtrain

  • Offline Offline
  • Berichten: 784
  • Lid Modelspoorgroep Eindhoven
Re: Project Rheinfels
« Reactie #32 Gepost op: 31 augustus 2016, 20:19:33 »
Ja die Rheingold rijtuigen kwamen in Maart voorbij toen ik daar langs de Rijn met een groepje foto's aan het maken was. Het jaar ervoor zgen we de BR01 zonder rijtuigen de andere kant op rijden. Vaak rijden klassiekers heen en weer naar bijvoorbeeld het DB museum in Koblenz. Dat is trouwens ook echt een aanrader.

Vandaar dat het me leuk leek om die combinatie straks zo eens voorbij te laten rijden; ongeveer zo; maar dan straks met meer rijtuigen: :p






Een handig idee dat ik had, was om blokjes te laseren om te dienen als poothouder. De klem die ik bij de vorige modules gebruikte, was eigenlijk een beetje overbodig, aangezien je de hoogte nog +/1 1 cm in de schroefdoppen onder de poten kan bijstellen:


Handig om deze blokjes voor modules te gebruiken. De poten vallen er vanzelf onderuit als je de module wil opbergen.

En verder de rest van de modules tegen elkaar zetten, hierna nog 1 te gaan:





Groeten, Jake




Daniels

  • Offline Offline
  • Berichten: 757
Re: Project Rheinfels
« Reactie #33 Gepost op: 01 september 2016, 10:09:02 »
 Begint al een indrukwekkend geheel te worden! Kom het binnenkort eens bekijken.

Eegtrain

  • Offline Offline
  • Berichten: 784
  • Lid Modelspoorgroep Eindhoven
Re: Project Rheinfels
« Reactie #34 Gepost op: 14 oktober 2016, 20:59:33 »
Klein beetje voortgang:

Eegtrain

  • Offline Offline
  • Berichten: 784
  • Lid Modelspoorgroep Eindhoven
Re: Project Rheinfels
« Reactie #35 Gepost op: 13 december 2016, 20:34:56 »
Goedenavond medespoorders;
Door allerlei drukte helaas niet veel kunnen doen, maar toch even een kleine update:

Het wegdek voor het Carsystem was te smal gelaserd dus dat moest even worden verbreed:







De voorbereidingen voor het lasergraveren van de rest van het wegdek voor het Carsystem, de tunnels en de Burcht op schaal is wel al voor een deel in de computer getroffen:






Het andere deel van het schaduwstation is inmiddels voorzien van de nodige servo's en rest van de rails. Het was wel erg lang wachten op de servo's (uit Hong Kong) maar het was het wachten waard!




De rails voor het zichtbare deel moet met de hand in elkaar worden gezet. Een werkje maar dan heb je ook wat:


Mocht iemand een treinbouw ruimte zoeken of mee willen bouwen aan H0 en-of TT modules stuur een Privebericht!

Groeten Jake
« Laatst bewerkt op: 13 december 2016, 23:21:30 door jakeman »

MiHe

  • Offline Offline
  • Berichten: 194
  • Enjoy !
Re: Project Rheinfels
« Reactie #36 Gepost op: 13 december 2016, 20:39:57 »
Elke keer als ik de baan op foto zie of in het echt ben ik onder de indruk. Jake


Verzonden vanaf mijn iPhone met Tapatalk

mwdb

  • Offline Offline
  • Berichten: 360
    • Albula-modell forum
Re: Project Rheinfels
« Reactie #37 Gepost op: 13 december 2016, 23:46:18 »
Fraai en secuur uitgevoerd projekt, leuk en inspirerend om te volgen!

Mooie rails overigens, ook dat geeft het geheel weer een extra dimensie.

Die Loklift, wordt dat een Müt-produkt of een zelfbouwprojekt?

Groeten, Michiel
RhB / H0m-Dubbeldeklayout / Peco/Shinohara/Zelfbouwrails/DCC/Xpressnet
http://forum.beneluxspoor.net/index.php/topic,70833.0.html

Eegtrain

  • Offline Offline
  • Berichten: 784
  • Lid Modelspoorgroep Eindhoven
Re: Project Rheinfels
« Reactie #38 Gepost op: 20 februari 2017, 23:31:35 »
@MiHe  Dankjewel weer voor de complimenten  (y)


@Michiel; die Lift wordt ontwikkeld door een treinmaatje en mijzelf. Het wordt een spannend project, maar het proefmodel, gebouwd voor de de H0 baan van m'n treinmaatje, werkt al zeer goed. De lift schakelt zelf af zodra hij de betreffende verdieping heeft bereikt. Maar meer info later. M'n treinmaatje tekent hem in Solid Works en proberen een steeds lichter, meer solide en toch transporteerbaar en betaalbare lift te tekenen en bouwen. Kijk, voor 4000 euro kan je een prachtige lift bouwen, maar we willen hem voor minder dan 2000 euro proberen te bouwen. Hij laat zich wel erg goed aansturen door een treinbesturingsprogramma als iTrain.
Later hierover meer ;)

Inmiddels zijn de velgen en bandjes voor de vrachtwagens gelukt. Omdat in de schaal TT minder wagenparkmateriaal verkrijgbaar is, moesten we de velgen en banden zelf in Solid works natekenen. De bandjes passen precies op de velgen en nu kunnen de bandjes gegoten worden in rubber. Een geluk dat we maar 3 verschillende velgen en 2 verschillende bandjes hoefden te tekenen. Twee brandweerauto's en drie vrachtwagens hebben dezelfde velgen en banden.
Er zijn al twee vrachtwagens voorzien van printje, stuurinrichting, accu, verlichting en aandrijving.




Hieronder wat modellen die in TT verkrijgbaar zijn. Enkele van deze modellen heb ik reeds aangeschaft om om te laten bouwen.



Wordt weer vervolgd! :)

Groeten Jake
« Laatst bewerkt op: 23 februari 2017, 17:54:06 door jakeman »

edwin1974

  • Offline Offline
  • Berichten: 1698
  • Allegra" treinstel
Re: Project Rheinfels
« Reactie #39 Gepost op: 01 september 2018, 14:13:55 »
dit is een mooi draadje van een mooie baan  (y) (y)

edwin1974

  • Offline Offline
  • Berichten: 1698
  • Allegra" treinstel
Re: Project Rheinfels
« Reactie #40 Gepost op: 29 november 2018, 19:38:37 »
Hoe los je het hoogte verschil tussen het TT filigran rails en het Kuehn rails op dan Jake ?

Eegtrain

  • Offline Offline
  • Berichten: 784
  • Lid Modelspoorgroep Eindhoven
Re: Project Rheinfels
« Reactie #41 Gepost op: 30 november 2018, 00:38:14 »
Hoi Edwin, hetzelfde net als ik het bij sommige bak overgangen doe; gewoon een heel dun polystyreen plaatje eronder van 0,3mm dik.
Op zich rijden alle treinen moeiteloos over een hoogteverschil van 0,3mm en deze overgang is uit het zicht, maar toch is er met gebruik van z'n plaatje helemaal niets meer van merkbaar. De Tillig TT rails vond ik te lomp.
Groetjes Jake

sander1985

  • Offline Offline
  • Berichten: 1779
  • Team Mitropa *
    • -- Team Mitropa --
Re: Project Rheinfels
« Reactie #42 Gepost op: 30 november 2018, 08:01:20 »
Mooie voortgang en mooie bouwwijze met de gelaserde modules. Het kan zijn dat ik er overheen gelezen heb, maar waar laat jij het hout laseren? En gaat dat op basis van een 2D autocad tekening van de onderdelen?

Groeten,

Sander

Bouw: OHMB - Krommeveer
In de planning: een stukje Gouda

Eegtrain

  • Offline Offline
  • Berichten: 784
  • Lid Modelspoorgroep Eindhoven
Re: Project Rheinfels
« Reactie #43 Gepost op: 19 maart 2019, 19:30:56 »

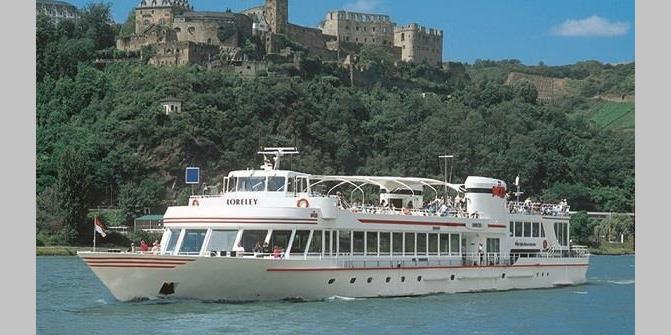

Na een poosje niet echt toe kunnen komen aan verder werken aan dit project, kon ik een tijdje geleden tijdens een middag wachten achter de laptop toch weer alvast wat gaan tekenen. Op de Rijn hoort natuurlijk ook een boot en na een poosje zoeken leek deze me wel geschikt om na te gaan maken: De "MS Loreley". Haar zusterschip is MS Asbach. Ik vond het wel een sierlijk bootje en warempel er is nog een foto van te vinden ook, dat het bootje voorbij Burght Rheinfels vaart:

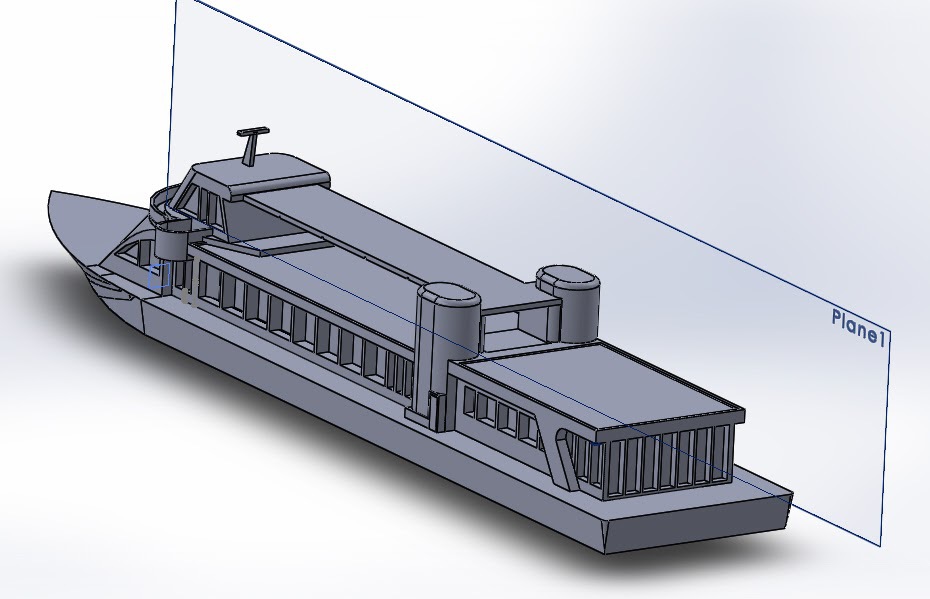

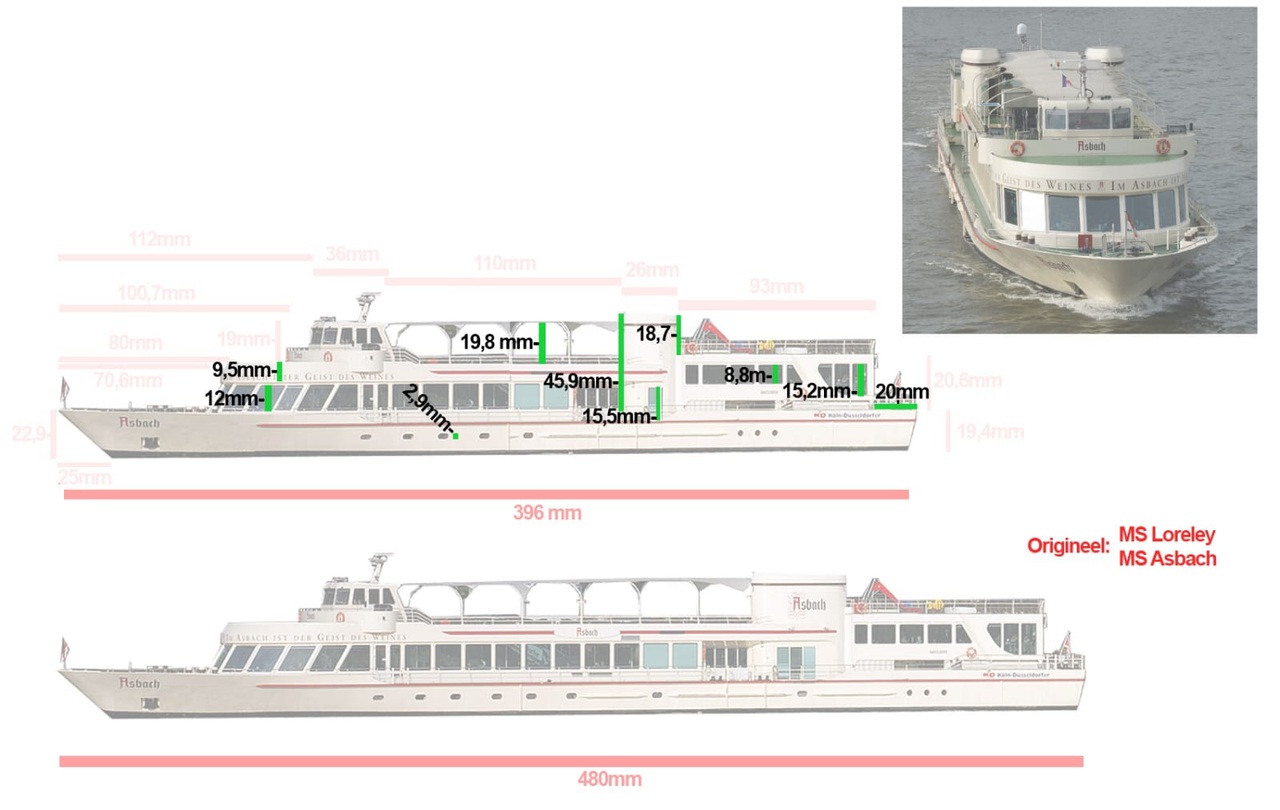

Het origineel in de schaal 1:120 namaken, dan werd het alsnog toch een best behoorlijk grote boot. Ik ben daarom zo vrij geweest de boot iets te verkleinen. Zodoende een eerste poging gedaan de boot na te tekenen.





Wordt vervolgd! Groeten Jake
« Laatst bewerkt op: 19 maart 2019, 19:35:54 door jakeman »

Wim Vink

  • Offline Offline
  • Berichten: 10091
  • Eens komt het goed.
    • MIL MOD
Re: Project Rheinfels
« Reactie #44 Gepost op: 19 maart 2019, 19:57:19 »
Prachtig draadje  (y) (y)
Ik blijf het lekker volgen  :police:
Met vriendelijke groet,
Wim
