Topic: Diesel Vijf (DE-5) in messing van FRIE (gelezen 173871 keer)
Karst Drenth
Offline
Berichten: 10231
NS blauw, groen, rood, bruin, grijs en standgroen
Re: Diesel Vijf (DE-5) in messing van FRIE
«
Reactie #240 Gepost op:
08 januari 2016, 18:30:34 »
Citaat van: Karst Drenth op 08 januari 2016, 01:09:54
Zit met smart te wachten
Niet meer, ze zijn binnen
Ziet er idd zeer goed uit. BSF (black) is fake, gewoon zwartgespoten wit... Kun je dus net zo goed zelf doen. Scheelt 1 Euro per printsetje ...
Pasvorm onder de bodems is perfect !
Later of anders morgen foto's
Eerst even knutselen
Grtzz,
Karst
Gelogd
Mitchell
3D Designer
Offline
Berichten: 3101
Re: Diesel Vijf (DE-5) in messing van FRIE
«
Reactie #241 Gepost op:
08 januari 2016, 20:45:56 »
BSF is WSF + zwarte dye (zwarte kleurstof)
wil je het zwart geprint hebben, ga dan voor:
http://www.shapeways.com/materials/black-nylon-11?
Gelogd
SpoorObjecten
Jeroen Water
Offline
Berichten: 5145
NS tijdperk IV (1973/1974)
Re: Diesel Vijf (DE-5) in messing van FRIE
«
Reactie #242 Gepost op:
08 januari 2016, 21:13:54 »
Citaat van: Karst Drenth op 08 januari 2016, 18:30:34
Eerst even knutselen ;
Oei, het begint nu dus echt spannend te worden! Ik ben razend benieuwd!!
Jeroen
Gelogd
Bouwt aan Ermehuizen met het dienstregelingsjaar 1973/1974
Ivo tB
Offline
Berichten: 5416
Re: Diesel Vijf (DE-5) in messing van FRIE
«
Reactie #243 Gepost op:
08 januari 2016, 22:07:09 »
En jawel:
Enorme doos met inhoud (sorry Mitchell
):
Dit had wel in een envelop gekund.
En ik zie dat ik eigenlijk teveel besteld heb. Ik heb maar 2 koppelingen nodig en volgens mij heb ik er nu 4. Komt ook van pas, tenslotte moet ik ook nog 2 MK DE-3 maken. Voor één heb ik de messing koppeling en voor de andere de oorspronkelijke resin. Daar past deze waarschijnlijk mooier in.
Ik ben nu aan het inpakken, dus morgen in Rijswijk maar eens uitpakken.
mvg,
Ivo
Gelogd
mvg,
Ivo
*
Karst Drenth
Offline
Berichten: 10231
NS blauw, groen, rood, bruin, grijs en standgroen
Re: Diesel Vijf (DE-5) in messing van FRIE
«
Reactie #244 Gepost op:
09 januari 2016, 00:19:26 »
Hoi,
En de pictures

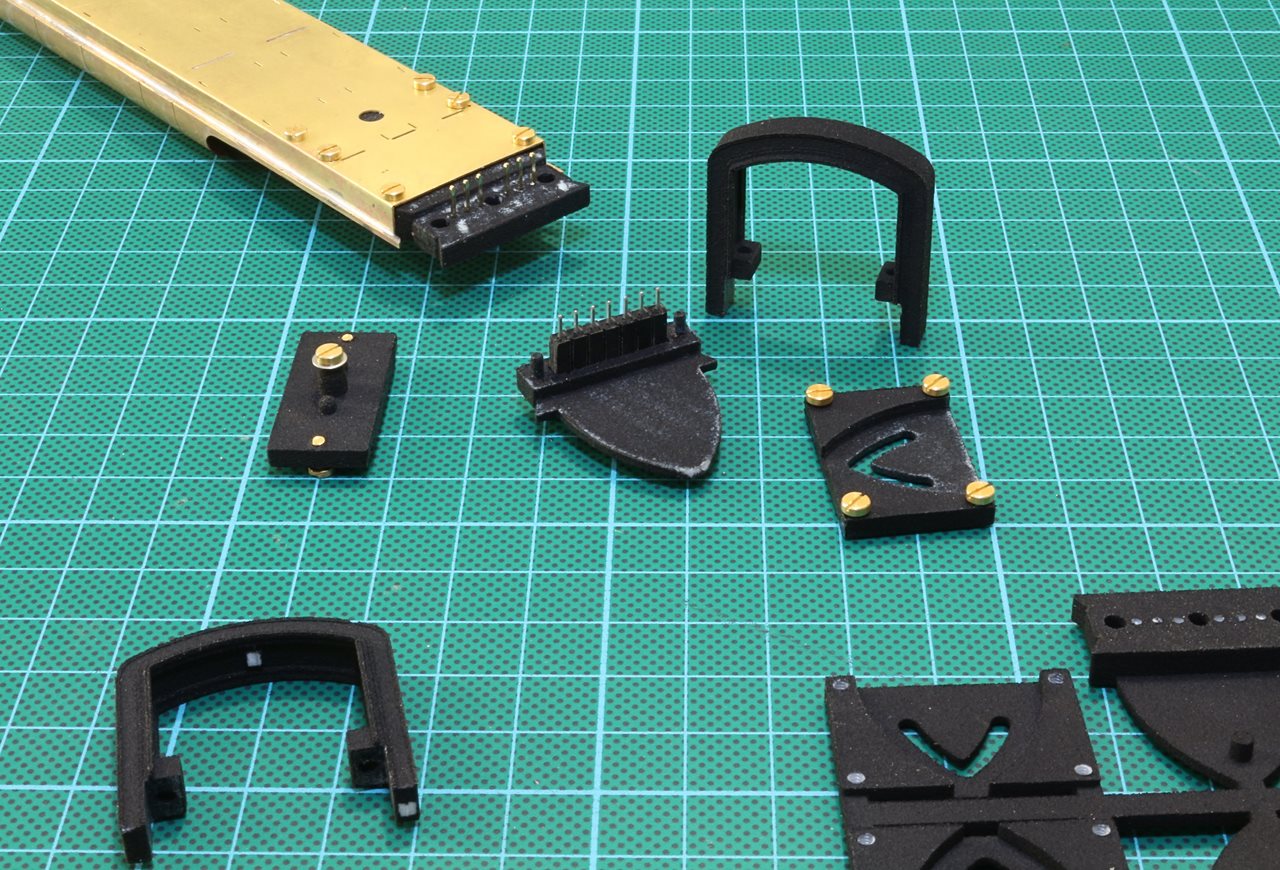

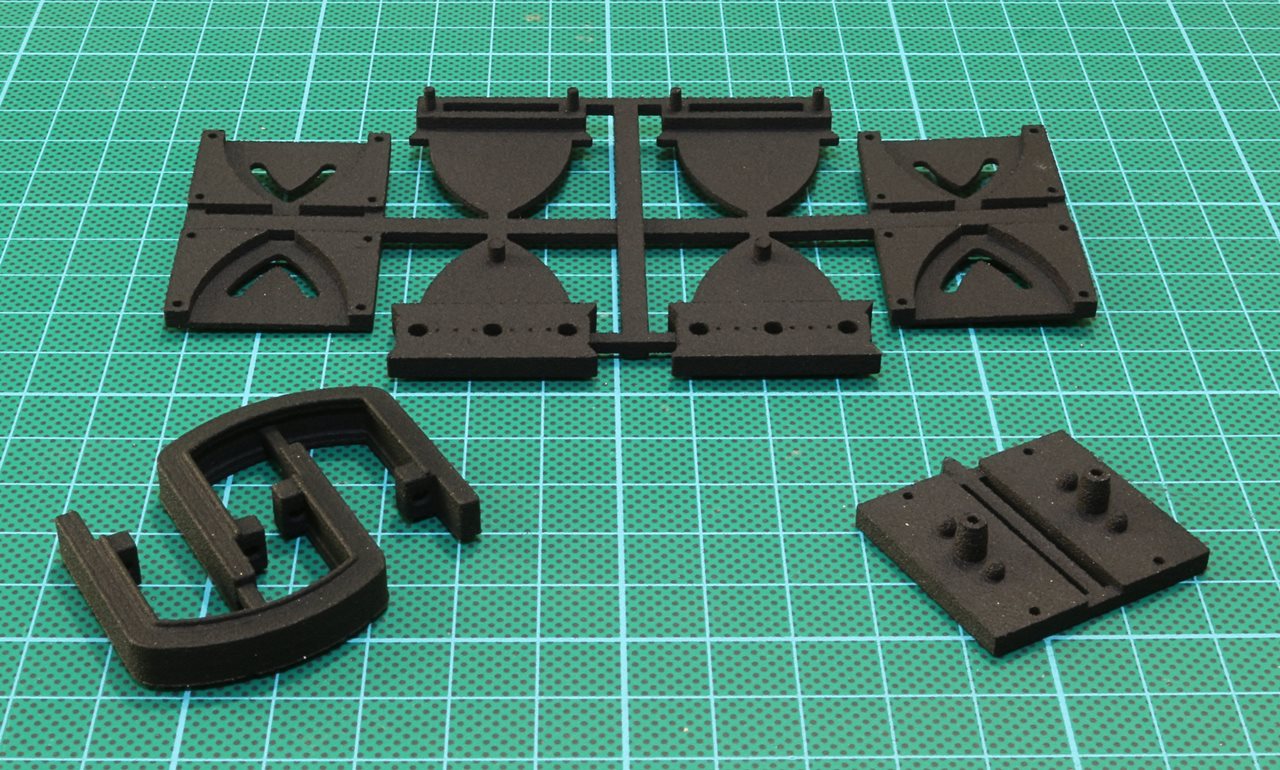

... zo komt het uit de verpakking. Weliswaar een ruwe, maar een hele mooie structuur
... enige delen uitgeknipt en de zwarte laag op essentiele vlakken weggevijld. Gaat zonder moeite met een zoetvijltje. Dacht eerst: "K" d'r zit verf op, dat kost me de maatvoering. Achteraf, is het heel goed, door het wegvijlen, blijft er keurig vlak materiaal over, zonder merkbare ruwheid. Het bespaart in ieder geval het impregneren met secondenlijm. Op het eerste gezich lijkt het materiaal erg slijtvast. Het werkelijke materiaal is best wel lastig te vijlen.
Verder alle 1.5mm gaatjes even met een 1.5mm boortje weer op maat gebracht en daarna met een M2 tapje er M2 schroefdraad ingetapt. Het staat echt super 'profi' zo. Satijn-zwart met glimmend messing
@Mitch
is dit ook nylon (WSF) ??

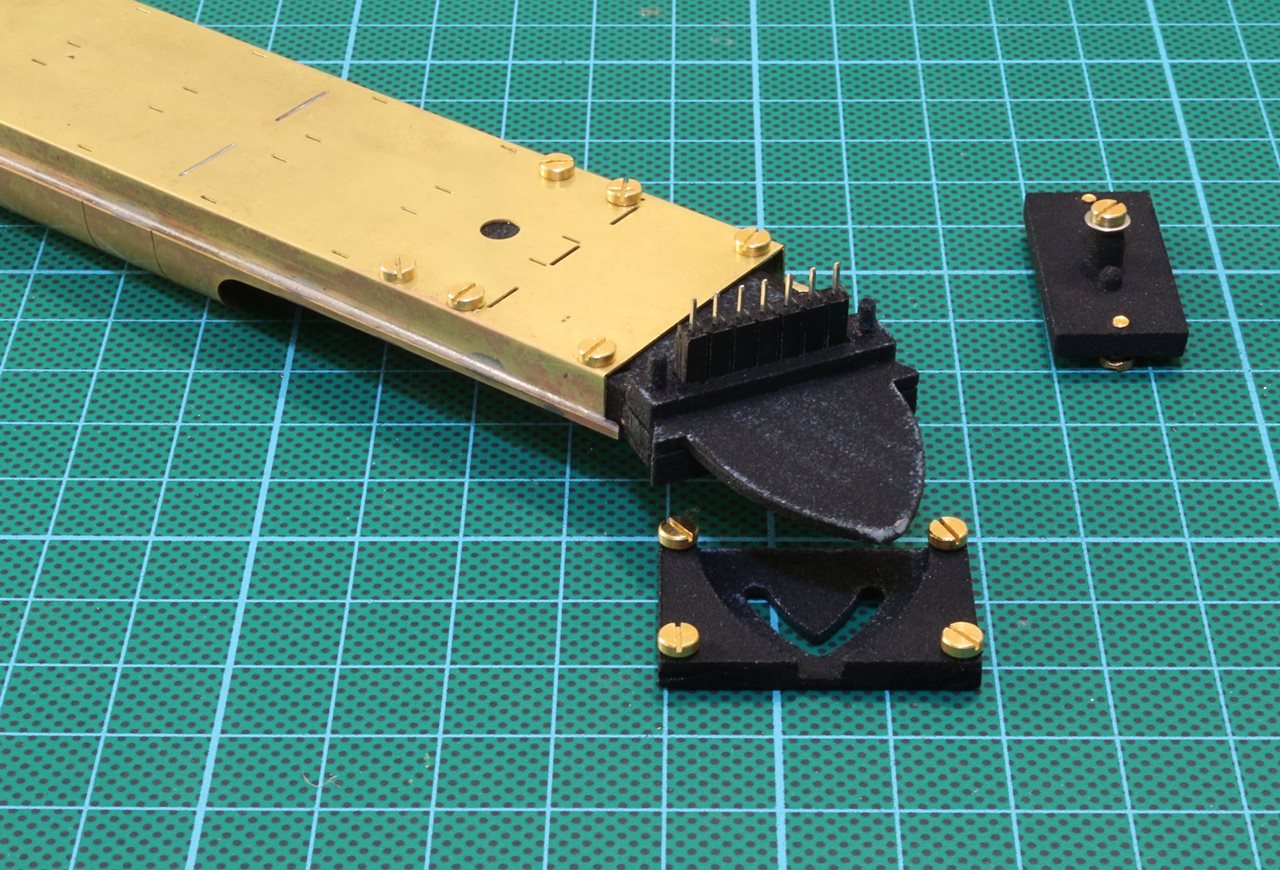

... aantal dingen te zien: 1) Bevestiging met boutjes aan de bodem, 2) De electrische connector ( middelste pin moet er nog af
) , 3) Loopdraaistel oplegging met boutjes
En... de koppeling gelijk op de maximale hoek gezet.... heb het nog niet gemeten, moet nog 358mm bochten halen
maar ik denk dat dit ruim voldoende is
... de onderkant... op de printpennen zitten nog de originele kunststof busjes, deze gaan er af, en dan kan de print er op gestoken worden

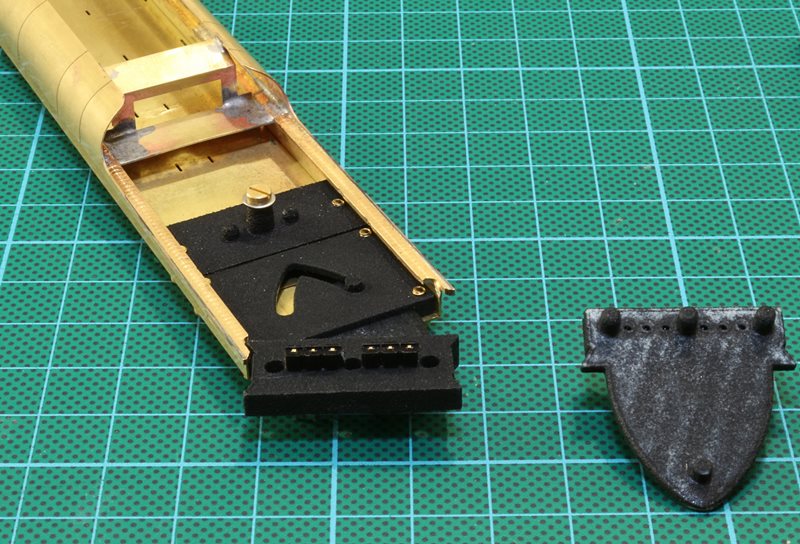

Rechts de onderkant van de 'losse' lepel met de gaatjes waardoor de pennen kunnen...
... nu de lepel er op gedrukt. COnische pennen en printconnector houden de koppeling mooi stevig vast in gekoppelde toestand. Even wrikken en ze gaan weer goed los

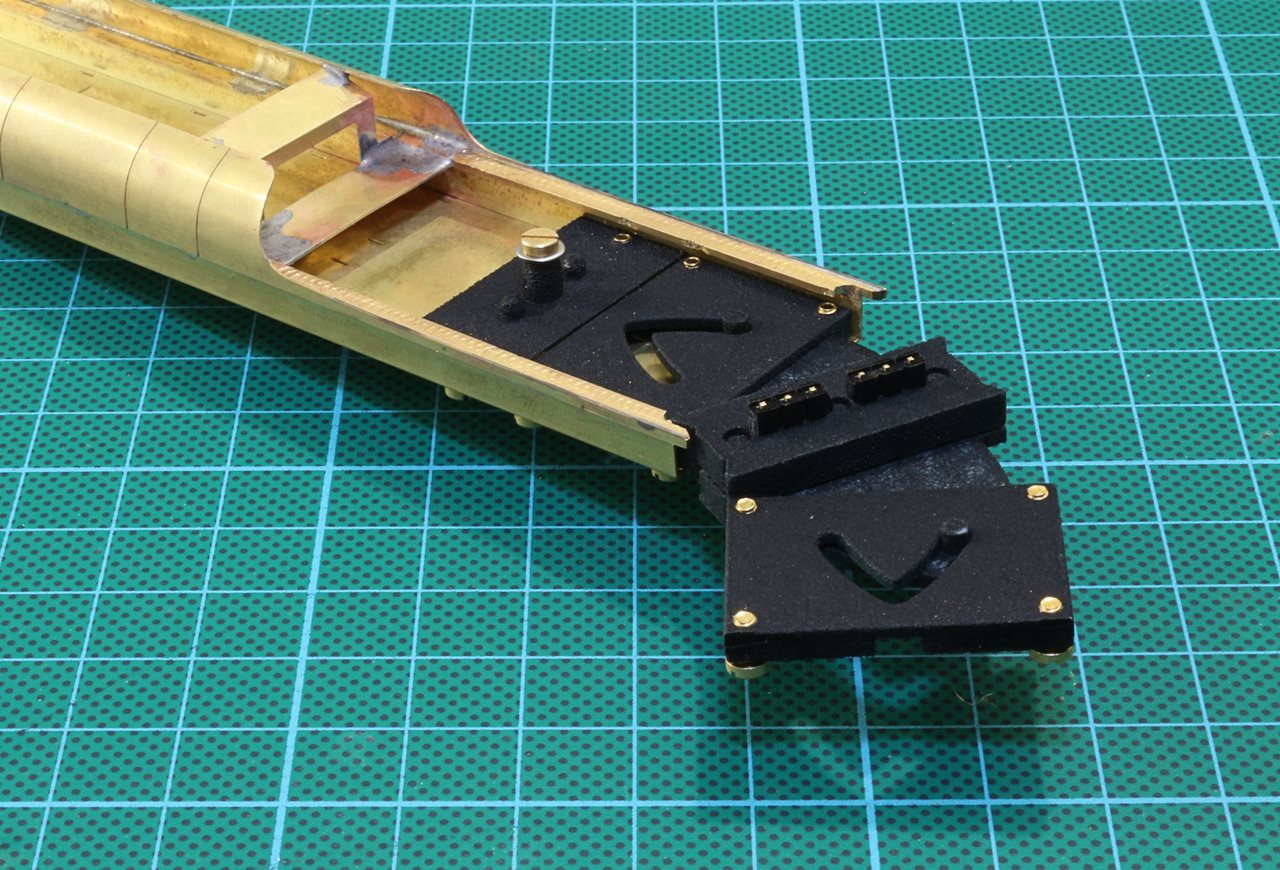

Nu heel goed te zien welke enorme hoek de bakken kunnen maken

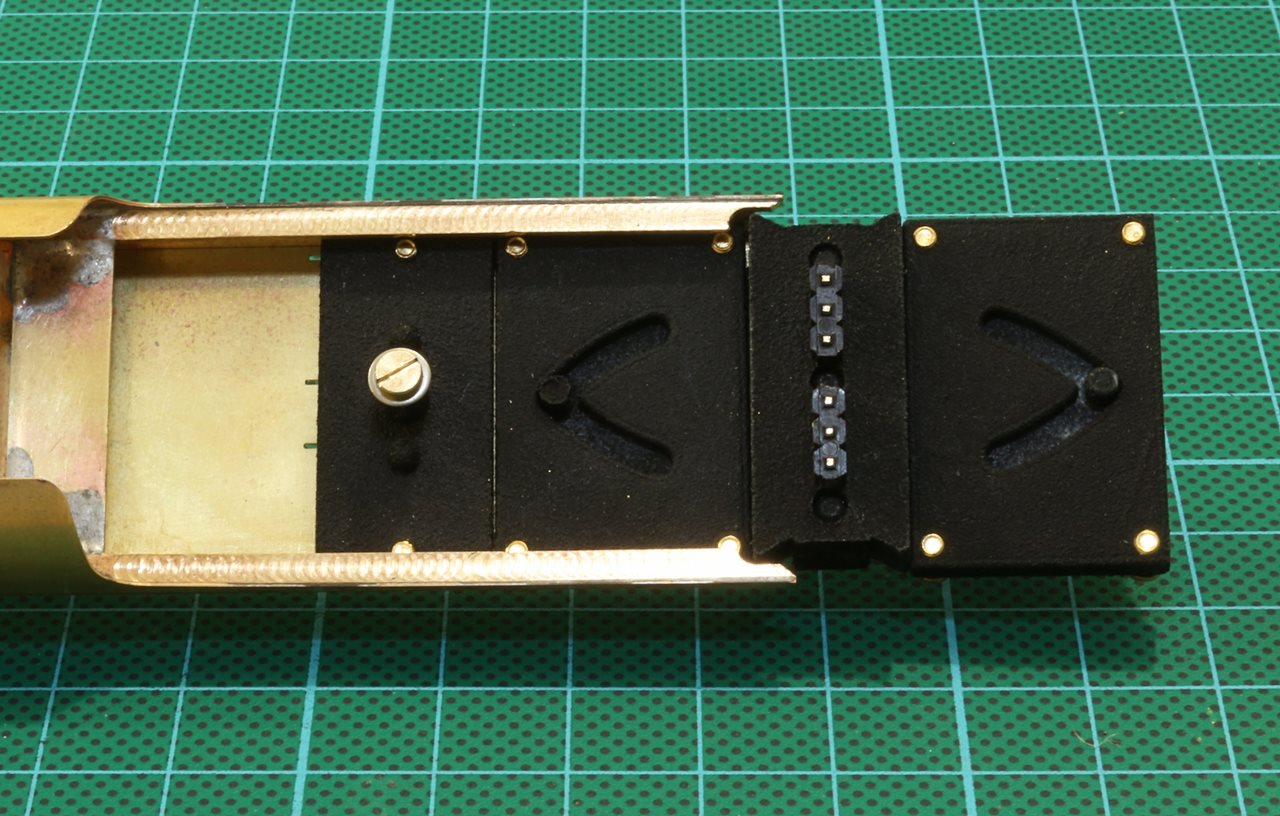

... rechtuit wil natuurlijk ook

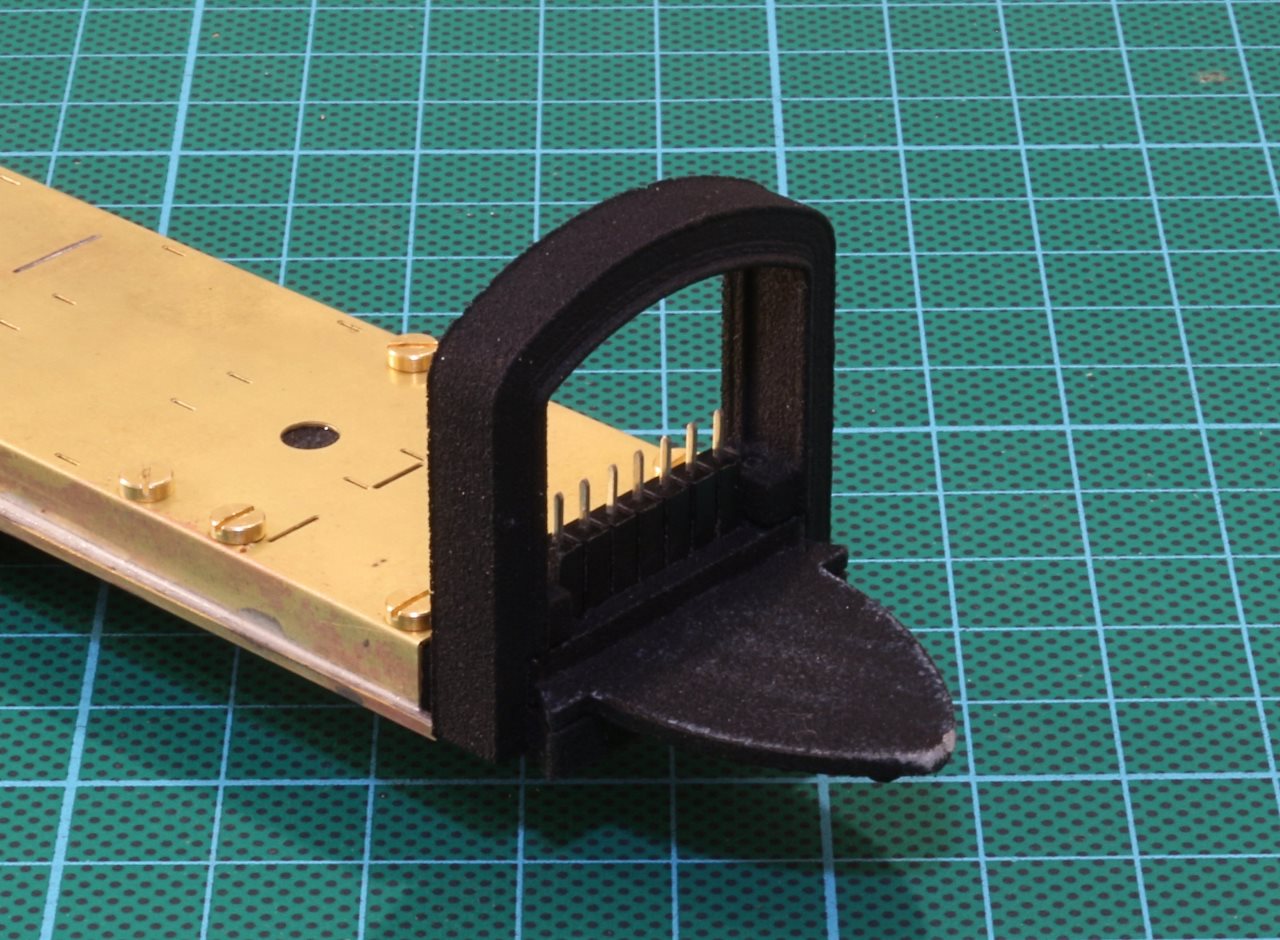

... op de losse lepel kan de balg gestoken worden

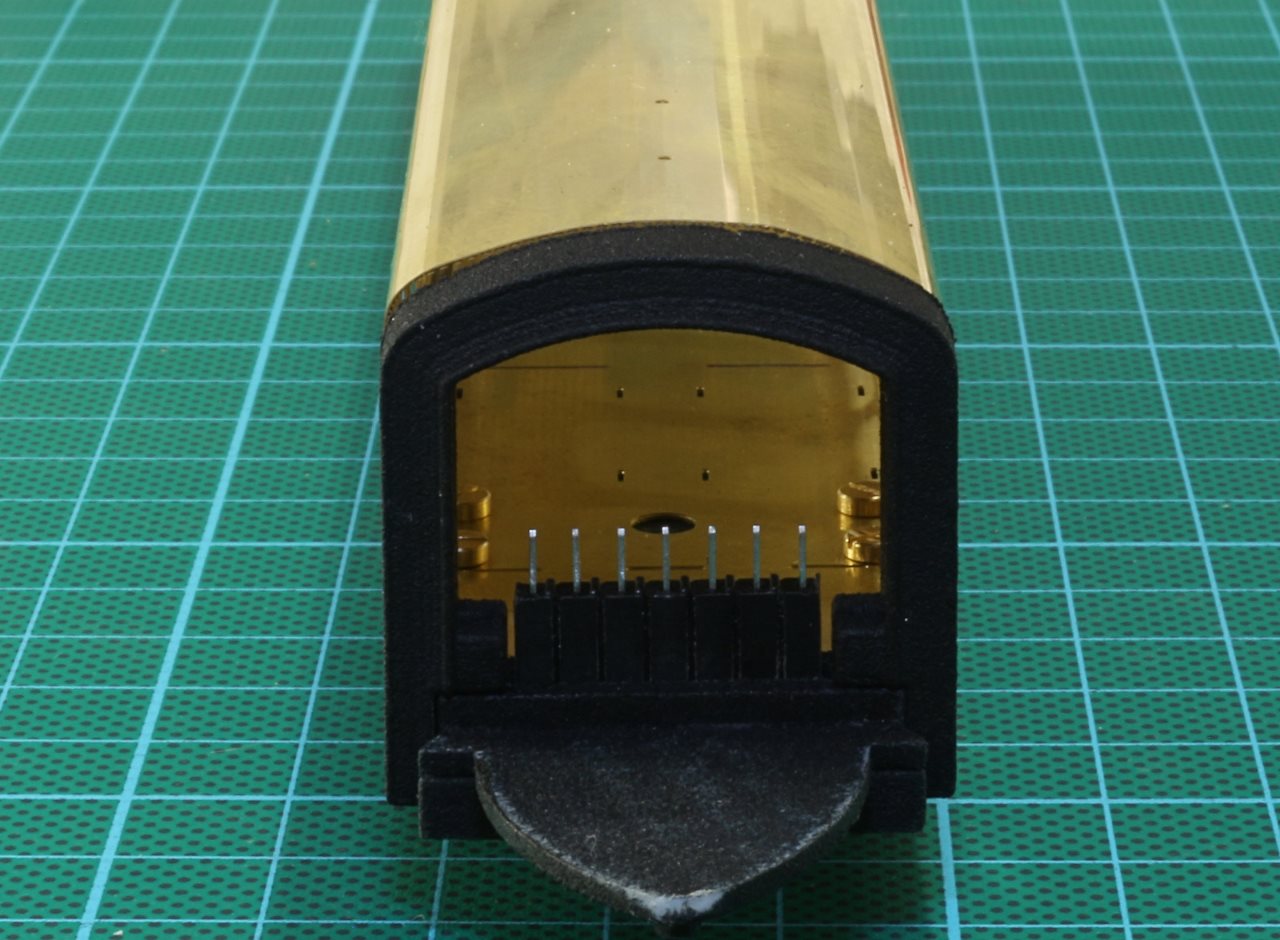

... even een ( nog te smalle ) kap er op, om te zien hoe het staat
Mooi vind ik

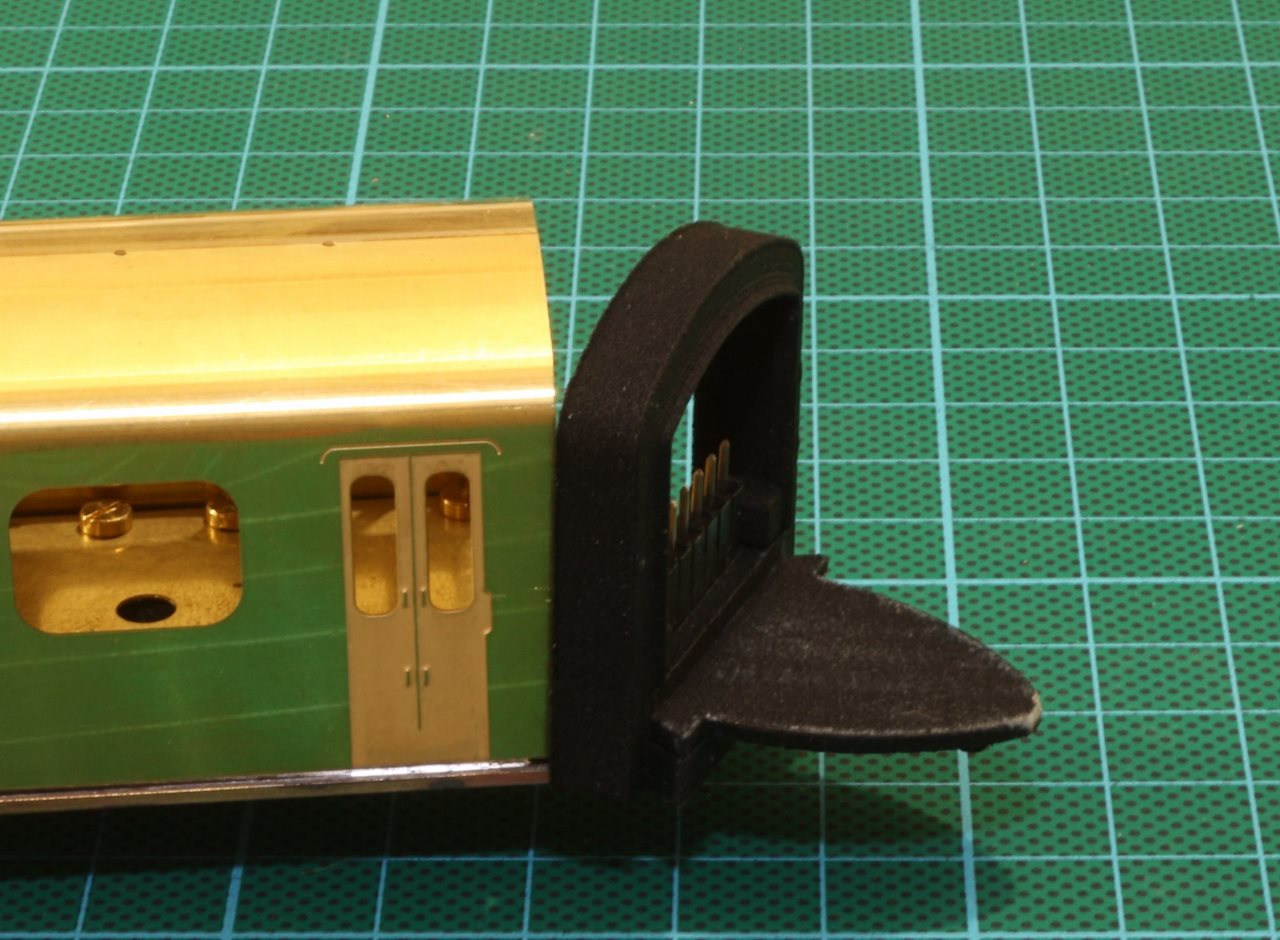

... Koppeling in maximale hoek. De balg 'krult' keurig om de bakwand heen en bereikt zo weer z'n maximale uitslag

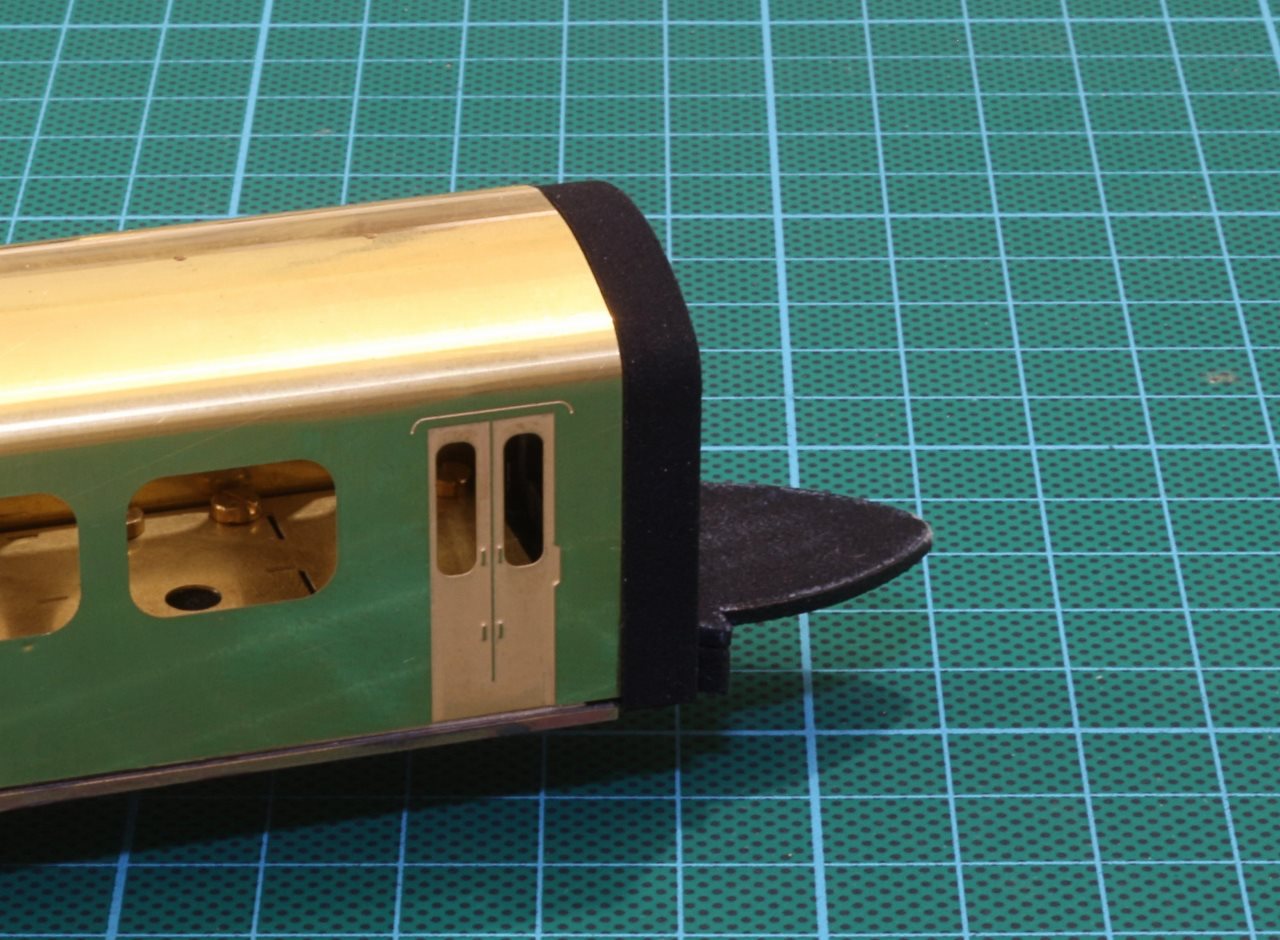

... de balg volgt ook heel fraai de daklijn
Nou, al met al een daverend succes
Maatvoering is uitstekend ( als de plekken waar het er op aankomt, de verf weggevijld wordt ) Het is best wel een werkje om e.e.a. klaar te krijgen ( o.a. draadtappen en verf wegvijlen ) maar als dat eenmaal zover is, is het monteren een genot. Alles past perfect
En... het materiaal doet z'n naam eer aan: black, STRONG and flexible
Grtzz,
Karst
Gelogd
Chris
Offline
Berichten: 18591
Re: Diesel Vijf (DE-5) in messing van FRIE
«
Reactie #245 Gepost op:
09 januari 2016, 00:27:32 »
Uitermate slim ontwerpwerk heer Karst
«
Laatst bewerkt op: 09 januari 2016, 01:46:03 door Chris
»
Gelogd
Jeroen Water
Offline
Berichten: 5145
NS tijdperk IV (1973/1974)
Re: Diesel Vijf (DE-5) in messing van FRIE
«
Reactie #246 Gepost op:
09 januari 2016, 08:26:14 »
Wat een prachtige constructie is het zo geworden, Karst!!! En wat zal dat er uiterst fraai uitzien nu die vouwbalg zo mooi langs de bak loopt!
Ik ben wel razend benieuwd hoe het geheel zich gaat gedragen als je een helling op gaat rijden.
Jeroen
«
Laatst bewerkt op: 09 januari 2016, 11:56:19 door Jeroen Water
»
Gelogd
Bouwt aan Ermehuizen met het dienstregelingsjaar 1973/1974
ruudns
Offline
Berichten: 6138
***
Re: Diesel Vijf (DE-5) in messing van FRIE
«
Reactie #247 Gepost op:
09 januari 2016, 10:04:50 »
Daar wordt ik ff stil van. Heel erg mooi ontworpen
.
Gelogd
Ho, NS periode III tot V. Artitec, Roco, Hamo, FM, Piko, Rivarossi en Liliput.
Verwerken van NS H0 modellen in de NSinmodel treinenlijst (
https://forum.beneluxspoor.net/index.php?topic=67158.0
).
Mitchell
3D Designer
Offline
Berichten: 3101
Re: Diesel Vijf (DE-5) in messing van FRIE
«
Reactie #248 Gepost op:
09 januari 2016, 10:25:37 »
Hoi Karst,
Ten eerste, het ziet er geweldig uit, en zo te zien past alles ook in 1keer
Black Strong & Flexible: Het materiaal word geprint in wit en is dus eigenlijk gewoon WSF.
Na het printen en schoonmaken gaan de modellen die BSF zijn door naar de polisher, hier worden ze kort gepolijsd in een grote tumblr (maar niet als extensief als WSF Polished)
Hierna gaan ze in een grote bak met warm water + zwarte kleurstof (dye) waar ze een paar minuten in badderen.
Dit betekend dus dat er geen verf op zit maar dat het witte materiaal verkleurd word en aangezien het materiaal poreus is word het dus erin gezogen.
Er komt dus geen extra laag op (wat je dus maatvoering zou kosten).
Daarnaast hebben we een pilot materiaal, Black Nylon 11.
Hier word in 1x geprint met zwart poeder ipv wit poeder.
Als je dus een kubus zou printen en door midden zou zagen heb je een gehele zwarte binnenkant (wat niet het geval is bij BSF)
Ben je toevallig niet eens in de buurt van Eindhoven? Laat ik je de printers zien en geef ik je een rondleiding
Gelogd
SpoorObjecten
Gerke
Mcn NSR
Offline
Berichten: 2276
NS 4503!
Re: Diesel Vijf (DE-5) in messing van FRIE
«
Reactie #249 Gepost op:
09 januari 2016, 10:44:43 »
Sjongejongejonge... mooi hoor, héél erg mooi!
Gelogd
Met groet,
Ger.
Bahn-AG
Offline
Berichten: 1546
Re: Diesel Vijf (DE-5) in messing van FRIE
«
Reactie #250 Gepost op:
09 januari 2016, 12:05:10 »
Hallo
Ziet er fantastisch uit, maar mijn gevoel
zegt dat je dit niet door een S-Bocht krijgt.
Bart
Gelogd
Wilvo
Offline
Berichten: 25
Re: Diesel Vijf (DE-5) in messing van FRIE
«
Reactie #251 Gepost op:
09 januari 2016, 12:18:21 »
Hoi Karst.
Een heel mooie constructie, maar hoe gaat dit in een S-boog bij de draaistellen.
Groet Wil.
Gelogd
Karst Drenth
Offline
Berichten: 10231
NS blauw, groen, rood, bruin, grijs en standgroen
Re: Diesel Vijf (DE-5) in messing van FRIE
«
Reactie #252 Gepost op:
09 januari 2016, 12:44:52 »
Net zo als bij alle andere KK mechanismes
Gewoon goed dus
Gelogd
Wilvo
Offline
Berichten: 25
Re: Diesel Vijf (DE-5) in messing van FRIE
«
Reactie #253 Gepost op:
09 januari 2016, 13:10:18 »
Hoi karst.
Bij de Jacobsstellen begrijp ik het , maar bij de motordraaistellen en bakdraaistellen die verschuiven van elkaar (overhanging) of begrijp ik het verkeerd.
Groet Wil.
Gelogd
Floris Dilz
Nervensäge.
Offline
Berichten: 9859
Re: Diesel Vijf (DE-5) in messing van FRIE
«
Reactie #254 Gepost op:
09 januari 2016, 13:19:22 »
in principe is het gewoon een soort vaste koppelboom zoals je ze ook hebt voor nem-schachten maar dan aangekleed met vouwbalg. Als je de zaak voldoende bewegingsvrijheid geeft kan dat ook prima werken tussen twee rijtuigen op eigen draaistellen. Bij een krappe S-bocht gaat het er dan alleen niet heel knap meer uitzien maar daar doe je weinig aan.
Gelogd
