Video's over werken met Traincontroller

[jowi]

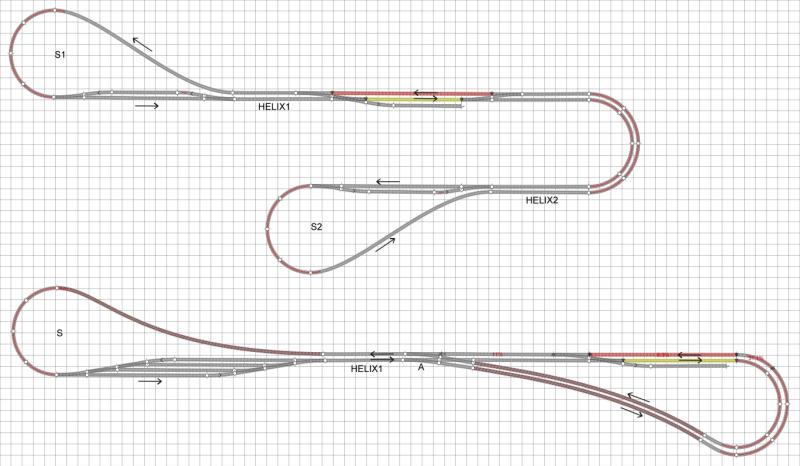

Ik probeer het kort te houden al zal dat niet meevallen ik ben bezig met een baanplan, wat feitelijk een hondebot is. Dus een centraal station met aan beide kanten een keerlus, en iedere keerlus is een schaduwstation. Treinen rijden dan feitelijk van het ene schaduwstation, over 'spoor 1' (geel) door het station, naar het 2e schaduwstation. Als het hun beurt weer is, dan rijden ze van het 2e schaduwstation, via 'spoor 2' (rood) van het station, terug naar het 1e schaduwstation. Zo hebben ze een heel 'rondje' gemaakt. Dat is het bovenste plaatje. In het echt zou elk schaduwstation een helix hebben naar niveau -1.

Nu wil ik eigenlijk, om de bouw te versimpelen, beide schaduwstations en helixen, samenvoegen... het probleem is (naast de keerlussen) dat de treinen dan niet meer eerder genoemd rondje 'vanzelf' kunnen rijden. Om dit nu wel zo te krijgen, moet een trein de ene keer via wissel A afslaan, de volgende keer via wissel A rechtdoor, etc. Dat is het onderste plaatje.

De vraag is dus, is dat mogelijk in TC, om dat zo in te regelen?

Ik hoop dat het een beetje duidelijk beschreven is
Bovenste gedeelte is een hondebot, beneden zijn de helixen en beide stations samengevoegd.

[RudyB]

Hoi Jowi,

Da's een intersaante vraag. Als ik het goed begrijp moet een trein die uit het schaduwstation komt (altijd oostwaarts) de ene keer rechtdoor naar geel, en de volgende keer bij A afslaan, naar rood? Wil je dat echt zo om en om, of zou het ook leuk (kunnen) zijn dat van toeval af te laten hangen?

Ik kan de onderste layout wel even in TC zetten, da's maar een uurtje werk schat ik, dan kunnen we zien of dit aan de praat te krijgen is. Om het daarna te kunnen bekijken moet je TC wel even zelf downloaden en installeren. Je kunt het net zo lang testen en uitproberen in demo mode als je wilt.

Hoeveel treinen komen er op de layout te rijden?

Het ziet er wel naar uit dat de kruising bij punt A een bottleneck gaat worden waar treinen vaak moeten wachten.

[NTeering]

@Rudy

Als de LED's elk apart geschakeld moeten worden, dan 'kost' dat twee uitgangen op de Arduino, plus een kleine software aanpassing.

Eeeehh.. Had ik die software aanpassing niet zelf bedacht?
http://forum.beneluxspoor.net/index.php/topic,63332.msg3221594766.html#msg3221594766
http://forum.beneluxspoor.net/index.php/topic,63567.msg3221596686.html#msg3221596686


@Jowi

Je kunt het net zo lang testen en uitproberen in demo mode als je wilt.

De demoversie is weliswaar volledig functioneel maar stopt er na een kwartiertje mee.
Kan genoeg zijn om het te testen.
Met welke TC-versie  wil je dit realiseren? Goud, zilver of brons?

Nico

[RudyB]

Ja Nico ... die aanpassing had je al gedaan ... geheugen als een vergiet!

De TC demo's kunnen inderdaad maar een kwartiertje rijden, maar layouts testen in demo mode kan continu en heeft ook geen limiet van 30 dagen.

Ik zet het op in Gold, da's de enige die op m'n PC staat. Als er geen 'gekke' functies zoals tellers of 'traindescriptions' nodig zijn zal het waarschijnlijk ook wel in brons werken.

[RudyB]

Jowi, je layout is aangemaakt in TC Gold. Als je de demo download en installeert kan je met de attached file kijken hoe het loopt. Er rijden nu 4 treinen, maar 1 of 2 meer is mogelijk. Zet de simulator aan ('Play' knopje links boven in Sim wiindow) en druk op de Start / Stop knop. Druk nog een keer om de treinen te stoppen op hun bestemming (of in een blok waar ze niet verder kunnen).

Link naar de TC Gold .yrrg file.

[jowi]

nice ik ga er mee aan de slag... die wissel A wordt inderdaad een flink knelpunt, ook voor treinen van de andere kant

[jowi]

Nou... ik laat alles nu rijden, maar dat gaat toch netjes zo
Ik ga eerst verder met je video's kijken, want ik heb geen idee hoe je eea voor elkaar hebt gekregen, maar ik weet in ieder geval dat het dus mogelijk is!

[RudyB]

Jowi, fijn dat het er ok uit ziet.

Het werkt met Schedules met 'successors'.

Schedule 'Shadow-East' heeft als opvolger 'East-Shadow'.

'East-Shadow' heeft als opvolger 'Shadow-West'.

Die wordt opgevolgd door 'West-Shadow'.

En die wordt weer opgevolgd door 'Shadow-East'

Enzovoort.

[Catweazle]

Ik volg met veel interesse de video's en ga overstappen op dit pakket. Ik rij met IB, loconet en Rosoft servo decoders en die laatste hebben altijd voordat ik ga rijden eerst een initalisatie van de wissels nodig ( 1x wisselstand wijzigen) anders zijn mijn puntstukken niet van stroomvoorzien omdat de relais altijd na spanningsloos in de middenstand staan (  info Rosoft) . In koploper kan ik alle wissels in 1 keer initialiseren. Heeft traincontroller deze optie ook?

Graag advies en tips

[RudyB]

Hallo 'Catweazle'. Ik weet niet of TC een automatissche wissel initialisatie heeft, zoals Koploper. Het is echter zeer eenvoudig om een drukknop op het switchboard te plaatsen die als operatie heeft om alle wissels in een bepaalde stand te zetten, en als dat nodig is ook nog een keer terug.

Zelf gebruik ik een dergelijke drukknop ook. Ik moet voor het afsluiten alle wissels in een bepaalde stand zetten, omdat mijn zelfbouw Arduino aangestuurde servo's anders een ongewenste sprong maken bij de volgende keer opstarten.

[RudyB]

In de vorige video plaatsten we een fysiek signaal op de layput en voor de aansturing gebruikten we een extra signaal op het switchboard, met een connectie naar een DCC adres en met als trigger het interne bloksignaal.

Als dit het enige is dat we willen bereiken, 100% volgen van het interne signaal, dan is er een gemakkelijkere weg. Interne signalen kunnen namelijk verbonden worden met een DCC adres. Er is dan geen extra signaal op het switchboard nodig.

Zodra we echter iets meer 'prototypical' gedrag vaan een sein wensen, dan hebben we meer mogelijkheden nodig voor de schakel logica. Dat kan alleen met een extra signaal, die bij plaatsgebrek overigens het interne signaal op het switchboard kan vervangen. Deze heeft een Trigger tab en een Conditions tab waar we de logica kunnen bouwen die we nodig hebben.

De video toont beide voorbeelden.


Link to video 34 Traincontroller 34: Internal versus External Signals




..

[Catweazle]

Rudy,

In een vorige post gaf je aan dat als ik alle wissels in één keer wil initializeren ik een knop aan moet/kan maken die ze allemaal gelijk schakelt. Ik gebruik versie 7 gold en daar lukt het mij eigenlijk alleen maar om een knop voor één wissel te maken. Ik kan wel kiezen voor een hele rij wissels als ik de knop aanmaak onder condition maar bij connection kan ik maar 1 digitaal loconet wisseladres ingeven. Mijn knop schakelt dus maar 1 wissel..... Wellicht een denkfout aan mijn kant of is een upgrade naar 8 noodzakelijk om dit te doen met extended accesoires?

Dank alvast en ik leer ontzettend veel van je video's.

gr. Edwin

[NTeering]

Hallo Edwin,

Je moet ook niet de connection tab van de push button gebruiken. Daar vul je niks in.
In de operations tab zet je alle wissels neer die 'om' moeten.
Iedere wissel heeft immers z'n eigen connection tab.
Dubbelklik op het wisselsymbooltje om ze in de gewenste stand te zetten.

Als je zowel de On-stand gebruikt als de Off-stand gaan alle wissels in het lijstje geheid een keer heen en weer.

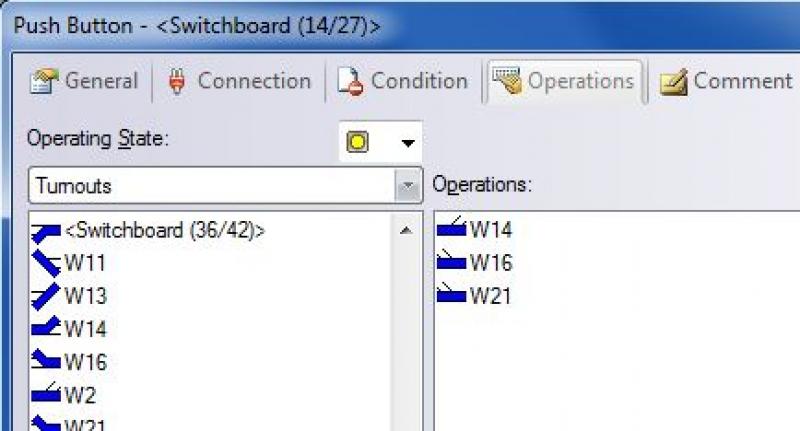

Alle wissels op 'rechtdoor' in On-stand:

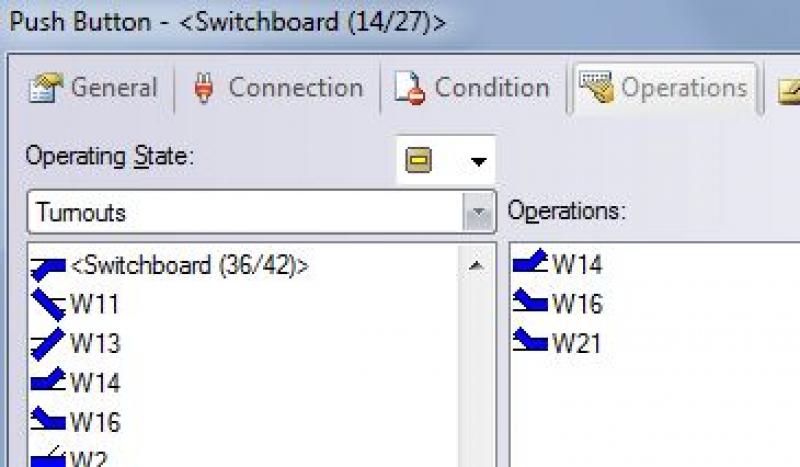

Alle wissels op 'afbuigen' in Off-stand:


De connection tab van een button gebruik je om bv een relais/verlichting te schakelen. Dan vul je het DCC adres van een functiedecoder in

[RudyB]

Ja, zoals het in Nico's plaatjes staat is de bedoeling.

Het kan misschien iets te belastend voor je voeding zijn als alle wissels tegelijk schakelen. Sommige Command Stations hebben een voorziening waarmee je een wachttijd op kunt geven tussen het schakelen van wissels. Ook in TC kan je die voor sommige Command Stations opgeven bij de CS settings.

Lukt dat niet, dan kan je in de lijst van Nico's voorbeeld tussen alle wissels een 'Delay' regel zetten.

[Catweazle]

Thx beiden....we kunnen verder...
Ik moet wel even kwijt dat ik TC  errug  leuk vind. Ik heb het gevoel dat baan en besturing meer één geheel zijn.

gr. Edwin
