Auteur Topic: Wisselaandrijving met servo  (gelezen 10105 keer)

vincew

  • Offline Offline
  • Berichten: 30
Wisselaandrijving met servo
« Gepost op: 17 March 2015, 17:01:19 »
Hallo,

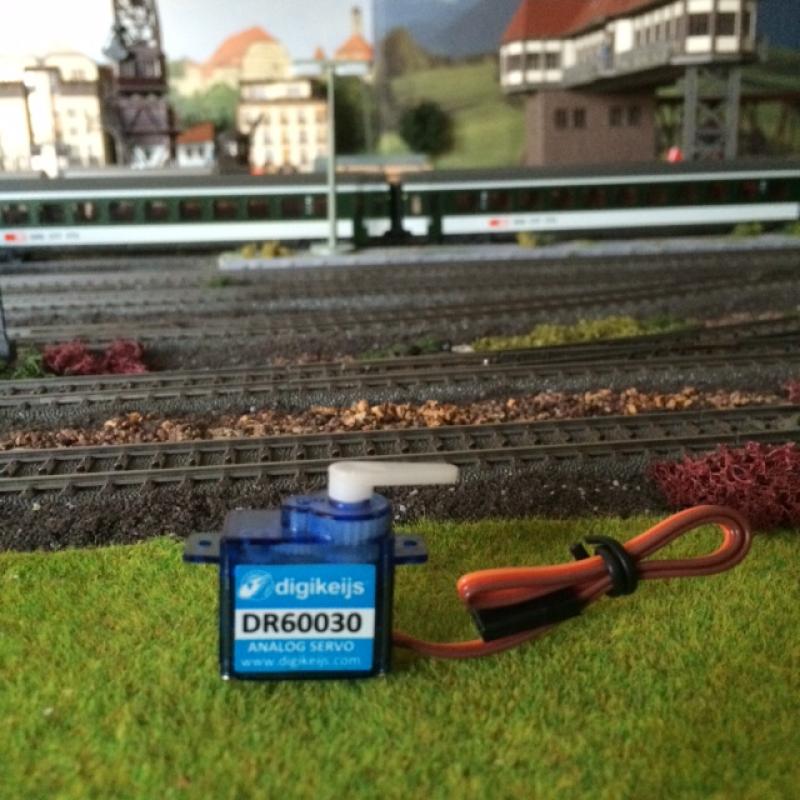

Ik heb 2 Marklin C wissels die weigeren. De aandrijving is onbereikbaar (ingebouwd, te weinig werkruimte om vanaf de onderkant te benaderen, zie foto). Ik wil deze nu via een servomotor van Digikeijs bedienen. Dat wil zeggen de servomotor BOVEN naast het wissel te plaatsen en de motor  verbinden met de HENDEL van het wissel. Mission Impossible? Of heeft iemand hier ervaring mee? Hoe en waarmee maak ik de overbrenging naar de hendel op het wissel? De servomotor kan ik verzinken door de ballast naast het wissel te verwijderen waardoor ik wissel en motor op dezelfde hoogte breng.

Met vriendelijke groet,

Vincent






« Laatst bewerkt op: 17 March 2015, 20:28:46 door Bert van Gelder. Reden: Titel verduidelijkt »

JaJo

  • Offline Offline
  • Berichten: 11147
  • Spoor-0 & Spoor-1
    • Modeltreinbaan.nl
Re: Wisselaandrijving via Servo
« Reactie #1 Gepost op: 17 March 2015, 17:04:12 »
Met een stukje staaldraad of messing verbinding maken van servo-arm naar wissel.

Groet Jaap
Groet Jaap
Duits/NL, Spoor-0 en Spoor-1.Tijdperk II en III.
http://www.modeltreinbaan.nl

PietB

  • Offline Offline
  • Berichten: 531
  • Forum lid sinds December 2007
Re: Wisselaandrijving via Servo
« Reactie #2 Gepost op: 17 March 2015, 18:07:39 »
Kijk eens op http://www.modelbaan.ath.cx/wissels/ hoe ik het heb gedaan.
Welliswaar geen servo bedining maar dat kwam later.
Staat ook op die site.
Maar ik ben wel bang dat je de wissels zult moeten lichten om de huidige aandrijving er uit te halen.
Ze zullen wel defecte eindschakelaars hebben, een kwaaltje van die dingen.

grt Piet.
Ib-650 + loconet-Rosoft apparatuur.

vincew

  • Offline Offline
  • Berichten: 30
Re: Wisselaandrijving via Servo
« Reactie #3 Gepost op: 17 March 2015, 18:47:57 »

Dank je wel Piet. Maar dat is het probleem: de wissels zijn niet te lichten. De eindschakelaars zijn inderdaad de bron van de ellende. Een aantal heb ik kunnen vervangen door van onderaf met een gatenzaag en een begrenzing op de gatenzaag toegang te verschaffen tot de aandrijving. Maar bij deze twee heb ik te weinig werkruimte.

gr.

Vincent
« Laatst bewerkt op: 17 March 2015, 19:50:43 door Bert van Gelder. Reden: Om te antwoorden de REAGEER-knop gebruiken, niet de CITAAT-knop. »


PietB

  • Offline Offline
  • Berichten: 531
  • Forum lid sinds December 2007
Re: Wisselaandrijving via Servo
« Reactie #5 Gepost op: 17 March 2015, 21:08:10 »
Dank je wel Piet. Maar dat is het probleem: de wissels zijn niet te lichten.
Niets is onmogelijk Vincent, het is alleen wat meer werk.
Kijk eens naar Dit draadje mijn goede vriend Tom heeft het rigoreus aangepakt.
En vergeet niet als je die sakkerse microswitches er uit hebt gehaald dan zijn al je zorgen over, op dat punt.
Ik weet trouwens niet of je de wissel betrouwbaar kunt omstellen met de aandrijving op zijn plek.

grt Piet.
Ib-650 + loconet-Rosoft apparatuur.

vincew

  • Offline Offline
  • Berichten: 30
Re: Wisselaandrijving via Servo
« Reactie #6 Gepost op: 17 March 2015, 22:16:32 »

Dank je wel Piet. Beeld komt me bekend voor...uit eigen ervaring. Ik heb een 6-8 wissels kunnen vervangen door van onderaf te boren met de gatenzaag. Hier liggen echter wissels en rails muurvast (zie de foto) door de ballast en kan ik er aan de onderkant niet bij. Dat zou betekenen dat ik de rails moet doorslijpen, verwijderen, wissel herstellen en opnieuw verbinden. Hier heb ik geen ervaring mee.

Groet

Vincent
« Laatst bewerkt op: 18 March 2015, 08:57:21 door Bert van Gelder. Reden: Om te antwoorden de REAGEER-knop gebruiken, niet de CITAAT-knop. »

vincew

  • Offline Offline
  • Berichten: 30
Re: Wisselaandrijving met servo
« Reactie #7 Gepost op: 17 March 2015, 22:22:33 »
Zo maar een paar voorbeelden:

http://www.muellerbahn.de/counter/hompage/ModellDB/Servos.pdf

http://www.renes-modellbahn.de/elektronik/servoantriebe/

http://www.modellbahnforum.ch/threads/einsatz-von-servoantriebe.3829/

http://stummiforum.de/viewtopic.php?t=98872&p=1120992

Succes, gr,

Bert

Dag Bert,

Dank. Maar dat zijn allemaal aandrijvingen van onderaf. Daar zit mijn probleem. Ik moet een overbrenging maken van de motor naar het handeltje OP de wissel. Weet nog steeds niet of dat een haalbare kaart is.

Met vriendelijke groet,

Vincent

Klaas Zondervan

  • Offline Offline
  • Berichten: 26709
    • Pagina van klaas
Re: Wisselaandrijving met servo
« Reactie #8 Gepost op: 17 March 2015, 23:32:22 »
Dat antwoord heeft Jaap toch al gegeven?
Gewoon een trek/duwstangetje van metaaldraad tussen de servoarm en de omzethendel van het wissel.
Projecten:
Dubbelom
Halte Assel
Geluk, dat is vooraan staan als de overweg gesloten is.

vincew

  • Offline Offline
  • Berichten: 30
Re: Wisselaandrijving met servo
« Reactie #9 Gepost op: 18 March 2015, 08:08:07 »

Dank voor deze bevestiging. Ik ga ermee aan de slag.

Met vriendelijke groet,

Vincent
« Laatst bewerkt op: 19 April 2015, 15:59:18 door Bert van Gelder »

Bert van Gelder

  • Offline Offline
  • Berichten: 4385
Re: Wisselaandrijving met servo
« Reactie #10 Gepost op: 18 March 2015, 08:56:29 »
Vincent,

Ik heb alleen maar voorbeelden gezocht met aandrijvingen aan de bovenkant. Kijk zeker eens naar de laatste link, en scroll dan door naar onderen. Daar staan een paar hele leuke voorbeelden met trek-duw stangetjes in buisjes, vastgezet met kroonsteentjes. Rechtstreeks aan die schuivende biels waar de spoorstaven op zitten. Makkelijker kan niet.

PS, als je wilt reageren, druk dan niet op CITAAT, maar op ANTWOORD. Anders kopieer je het bovenstaande bericht en komt alles dubbel op het forum te staan. Leest niet zo lekker.

Gr, Bert

vincew

  • Offline Offline
  • Berichten: 30
Re: Wisselaandrijving met servo
« Reactie #11 Gepost op: 18 March 2015, 09:59:52 »
Dank Bert voor de dubbele suggestie!

Met vriendelijke groet,

Vincent

vincew

  • Offline Offline
  • Berichten: 30
Re: Wisselaandrijving met servo
« Reactie #12 Gepost op: 21 March 2015, 18:45:10 »
Goedenavond,

Heb inmiddels met wat staaldraad geëxperimenteerd maar zonder succes. Staaldraad gebruikt van 0.4 en 0.6 mm. Trekken lukt met moeite maar duwen in het geheel niet. Heeft iemand idee voor ander trek-duw stangetje?

mvg. Vincent

Klaas Zondervan

  • Offline Offline
  • Berichten: 26709
    • Pagina van klaas
Re: Wisselaandrijving met servo
« Reactie #13 Gepost op: 21 March 2015, 19:55:37 »
Laat eens een foto zien van de opstelling die je hebt gebouwd.
Projecten:
Dubbelom
Halte Assel
Geluk, dat is vooraan staan als de overweg gesloten is.

vincew

  • Offline Offline
  • Berichten: 30
Re: Wisselaandrijving met servo
« Reactie #14 Gepost op: 29 March 2015, 19:05:16 »
Dag Klaas,

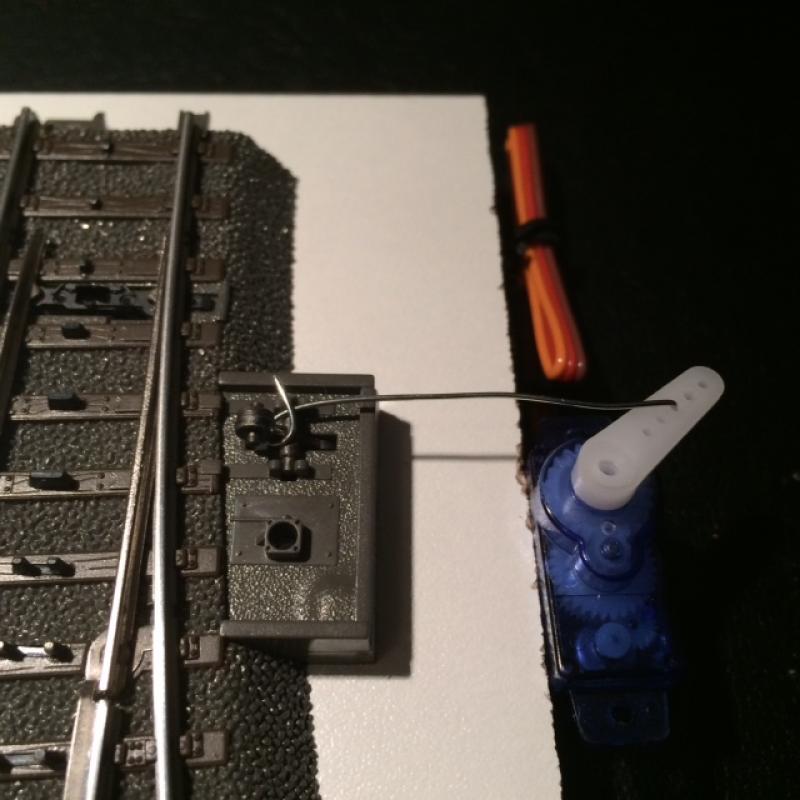

Excuus voor de vertraging! Bijgaand een foto van de proefsopstelling.

mvg. Vincent
