NS 8100 in 0

[moonlicht]

dank je Frits
dat word een avondje zoeken
Cor

[moonlicht]

gedeelte onderdelen besteld (gelijk ook wat voor de garratt)
en net bericht dat slaters de bestelling verstuurd heeft (o.a. wielen en aandrijving voor de 8100)
Cor

[moonlicht]

voor deze lok zal ik hier ook maar verder gaan
heb de eerste delen uit de plaat geknipt, en een rollend chassis er van gemaakt



stukje pijp is inmiddels ook gevonden, ik heb hiervoor waterleiding (rood koper) gepakt


Cor

[moonlicht]

weer wat verder


zit nu te kijken naar de naad tussen de voetplaat en het frame, zal denk ik een hoeklijntje met klinknagels in moeten

heb eigenlijk nog geen foto's van Erwin zijn lok verder gezien, nog niet af?

Cor

[1795]

Nee, mijn lok is nog niet af.....
Ik was bezig met de cylinders zelf te maken, had er een af, toen kwam de 3d tekening, dat was veel makkelijker........
Ben er wel mee bezig geweest, maar toen kwam er weer wat anders tussen...... Luxe problemen allemaal

[moonlicht]

idd er is de laatste tijd veel nieuws
die 3d is een mooie oplossing voor die cilinders, was benieuwt hoe ver je met deze lok was.
ik hoop dat ik het een beetje maak zoals het is bedacht.

Cor

[moonlicht]

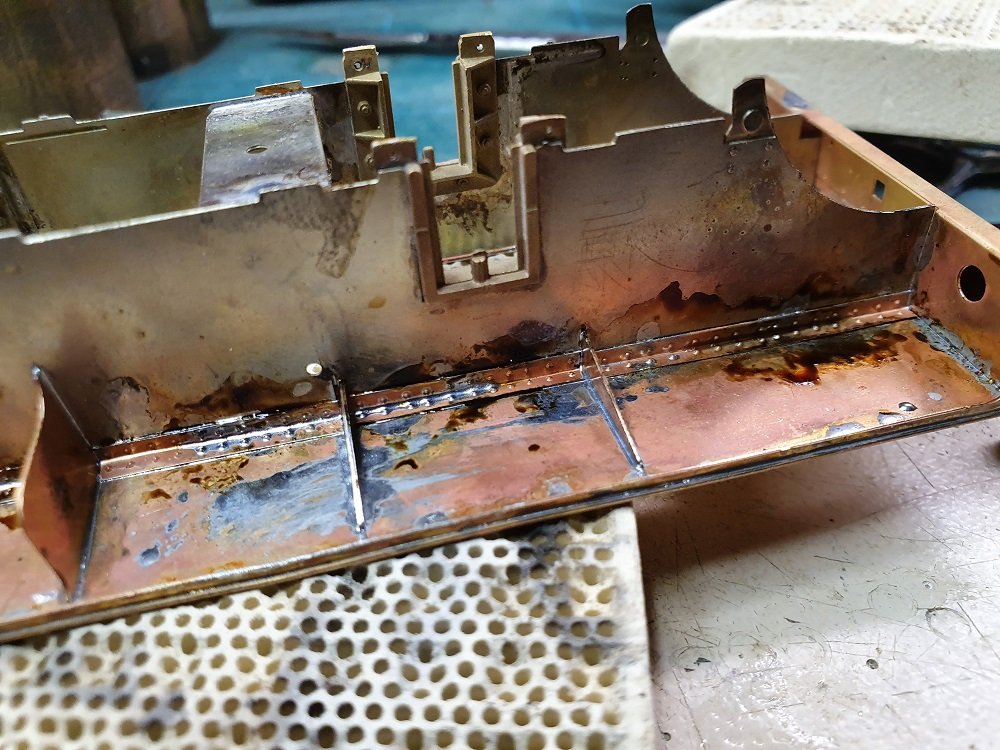

vanavond eerst wat proberen om die naad weg te werken
eerst maar stripjes geknipt en van klinknagels voorzien


op de pijnbank en even om zetten


dan maar in stukjes knippen

en zo alles dicht maken en vast solderen



zo weer genoeg geprutst
Cor

[FritsT]

Dat ziet er knap uit. Hoe breed en dik is die strip?
en druk je de klinknagels niet in als je de strip inklemt?

Ben ook el benieuwd naar de aanslag op je klinknagelpers.

[moonlicht]

strip knip ik uit 0,3mm dik koper, 4mm breed
met dat zethulpje beschadig ik geen klinknagels, ze zijn allemaal eerst gedrukt, daarna pas gezet.
ik gebruik de pers die (denk ik ) iedereen gebruikt.
Cor

[FritsT]

Ok. Hij ziet er zo smal uit. Dat is dus 2 mm per zijde. Ik haal met L-profiel 1,5 op de pers en zou soms ook wel 2x1,2 willen. Vandaar.

[1795]

tot nu toe zie ik geen foute zaken, alleen maar goed, zeker met die zelfgemaakte klinknagelstrip, super!!!!
Ik heb nog een restje kant en klare klinknagelstrip die ik gebruik, maar die raakt een keer op.....

[1795]

[moonlicht]

een oude en een nieuwe uitvoering
netjes
hoeveel mm opvulling zit er nu om de cilinders op te hangen?

Cor

[FritsT]

In Spoor-1 was dat 3 mm. Omgerekend voor Spoor-0 zou ik 2 mm aanhouden.

[1795]

ik heb volgens mij ook 3mm aangehouden. Minder zou kunnen, maar dan moet je weer oppassen met de wielen/koppelstang boutjes....
