Auteur Topic: Tekening en onderdelenlijst WSA soldeerstation  (gelezen 65549 keer)

Gerke

  • Mcn NSR
  • Offline Offline
  • Berichten: 2307
  • NS 4503!
    • Modelspoorvereniging Midden Limburg
Re: tekening en onderdelenlijst WSA soldeerstation
« Reactie #30 Gepost op: 04 October 2007, 19:53:55 »
Nou gewoon, ipv een voetschakelaar een schakelaar in de greep van de KOOLSTOFSTAAFHOUDER, snap je? Dan hebben we het ergonomisch gezien over een simpelere handeling. Oog-hand lijkt mij makkelijker dan Oog-hand-voet...

Maar dat is maar de zienswijze van mijn, technisch niet al te ver ontwikkelde ik.
Met groet,

Ger.

TonM

  • Offline Offline
  • Berichten: 2581
Re: tekening en onderdelenlijst WSA soldeerstation
« Reactie #31 Gepost op: 04 October 2007, 19:59:13 »
Ik vind een van de grote gemakken van een WSA juist dat je de koolstofstaaf kan gebruiken om het onderdeel op zijn plaats te houden. Dan is het belangrijk dat je niet beweegt, bijvoorbeeld door met dezelfde hand een knop te bedienen. Met een voetschakelaar heb je dus eigenlijk twee handen aan je werkstuk. Je schakelt met je voet aan en uit en houdt de boel vast totdat de zaak zover is afgekoeld dat de soldeerverbinding is gehecht.
Mijn advies is dus: vergeet de schakelaar op de handgreep en hou het bij een voetschakelaar.

Groeten,
Ton

Gerke

  • Mcn NSR
  • Offline Offline
  • Berichten: 2307
  • NS 4503!
    • Modelspoorvereniging Midden Limburg
Re: tekening en onderdelenlijst WSA soldeerstation
« Reactie #32 Gepost op: 04 October 2007, 20:07:49 »
Tja, daar is weinig tegen in te bregen.  ::) Een voetschakelaar dus.

Dank je!
Met groet,

Ger.

Jan Willem Wildeman

  • Offline Offline
  • Berichten: 58
Re: tekening en onderdelenlijst WSA soldeerstation
« Reactie #33 Gepost op: 04 October 2007, 20:48:33 »
Hoi Ger,

En technisch gezien is het ook niet zo'n goed idee; ik heb tijdens het bouwen eens gemeten wat voor stroom er nou door die koolstaaf gaat, en hij wordt pas goed warm bij zo'n 35 Ampere. Dan moet je wel een heel zware schakelaar gebruiken.

En inderdaad, net als de dimmer kan je ook een simpele voetschakelaar voor een lamp gebruiken. Soms maak je het jezelf een beetje te moeilijk....

Ik probeer vanavond nog even een foto te maken, wordt vervolgd.

Jan Willem

Dieselloco

  • Offline Offline
  • Berichten: 52
Re: tekening en onderdelenlijst WSA soldeerstation
« Reactie #34 Gepost op: 04 October 2007, 20:49:16 »
Tja, daar is weinig tegen in te bregen.  ::) Een voetschakelaar dus.

Dank je!

Ik heb zelf een oude bakkelieten voetpedaal van een naaimachine gebruikt. Werkt perfect, wel even de condensator eruit knippen. Op rommelmarkten kom je ze regelmatig tegen. Als draad heb ik het allerdikste speakerdraad en grote bananenstekkers gebruikt.

Erg handig in combinatie met WSA is een tweezer. Gebruik ik het meeste.
http://www.ares-server.com/Ares/Ares.asp?MerchantID=RET01229&Action=Catalog&Type=Product&ID=80765

Overschat het nut en voordeel van een WSA niet. Het is geen panacee voor alle soldeerklusjes. Gebruik het naast een goed soldeerstation met goede soldeertips (!) en de brander.

Groet,
Richard

Gerke

  • Mcn NSR
  • Offline Offline
  • Berichten: 2307
  • NS 4503!
    • Modelspoorvereniging Midden Limburg
Re: tekening en onderdelenlijst WSA soldeerstation
« Reactie #35 Gepost op: 04 October 2007, 21:36:30 »
Die pincet lijkt wel erg veel op een AB pincet! Eerst maar eens kijken dat ik zo'n WSA gebouwd krijg. Als aanvulling op mijn Phillips soldeerstation en de vertrouwde Proxxon brander.

Ik wacht de foto met spanning af!

Grt,

Ger.
Met groet,

Ger.

Gerke

  • Mcn NSR
  • Offline Offline
  • Berichten: 2307
  • NS 4503!
    • Modelspoorvereniging Midden Limburg
Re: tekening en onderdelenlijst WSA soldeerstation
« Reactie #36 Gepost op: 04 October 2007, 21:47:13 »
Nog even een vraag: Hoe zwaar (qua belasting) moet zo'n voetschakelaar eigenlijk zijn? Ik heb geen idee. Hoor het wel weer.  ;D

Is dit iets:

http://cgi.ebay.nl/FUSSSCHALTER-TS-507-1x-UM-250V-2A-AC_W0QQitemZ160160924351QQihZ006QQcategoryZ12073QQrdZ1QQssPageNameZWD1VQQcmdZViewItem
« Laatst bewerkt op: 04 October 2007, 21:48:46 door Ger »
Met groet,

Ger.

Jan Willem Wildeman

  • Offline Offline
  • Berichten: 58
Re: tekening en onderdelenlijst WSA soldeerstation
« Reactie #37 Gepost op: 04 October 2007, 22:22:13 »
Uitgaande van de formule P (vermogen) =U (spanning) x I (stroom) blijft de stroom primair (aan de kant van de 230V stekker dus) ruim onder de 1 Ampere.

Die voetschakelaar kan 2A hebben en is prima geschikt.

Groeten,

Jan Willem

p.s. die foto's gaan vanavond niet meer lukken, volgen z.s.m.


FritsT

  • Offline Offline
  • Berichten: 11252
    • nulpunt
Re: tekening en onderdelenlijst WSA soldeerstation
« Reactie #38 Gepost op: 04 October 2007, 23:06:39 »
Je moet wel een zeer stabiele pedaalkast om dit kleine minischakelaartje bouwen.
Zit je net ana je werkstuk. Alles aangedrukt en klaar om te "vuren". Waar is dat kleine ettertje op de grond?
Denk aan zoiets als van een electrische naaimachine.

Bedenk ook dat je gigantische gaten in je werkstuk kan branden als het electrisch contact ,dat je met de voet bedient, niet goed gaat.

Goedkoop = duurkoop
Bezint voor ge begint.
(maar dat doe je al door vragen te stellen. Prima)

Heren.... plaats eens een foto van je apparatuur voor onze WSA-nieuwkomer.
Een plaatje van alle mogelijke opties doet wonderen.




de stift is een aluminium staaf uit de bouwmarkt waar ik 2 gaten in heb geboord Aan de achterkant gaat de aanvoerdraad met banaanstekker er in. Aan de voorzijde de koolstofstift. Die wordt vastgeklemd met een schroefje. Apart gaatje geboord. Tapje er in en een schroefje.
Hoe langer en dunner de staaf, hoe makkelijker je op moeilijk te bereiken plekken kan komen.

De pedaal heb ik inmiddels voor een nog groter exemplaar omgeruild vanwege de stabiliteit.

Dit exemplaar heb ik destijds van Paul Bellon (PB-messing modelbouw) gekocht.

Kijk ook eens op het draadje in Spoornulforum.
Veel foto's en ervaringen.
http://www.xsbb.nl/phpbb/viewtopic.php?id=spoor0nl&t=693798
« Laatst bewerkt op: 04 October 2007, 23:27:01 door FritsT »

stig

  • Offline Offline
  • Berichten: 10080
Re: tekening en onderdelenlijst WSA soldeerstation
« Reactie #39 Gepost op: 04 October 2007, 23:51:07 »
Tip van de meester (soldeercursus) doe je schoen uit, zo voel je beter het pedaal en kun je het beter doseren.
Als je de lat op de grond legt, is veel een verademing... (Grunberg VK 20-05-2011)

FritsT

  • Offline Offline
  • Berichten: 11252
    • nulpunt
Re: tekening en onderdelenlijst WSA soldeerstation
« Reactie #40 Gepost op: 05 October 2007, 00:22:04 »
en wat  ligt er op de grond? juist ja... messing vijlsel en knipsels.
Ga me niet zeggen dat dat bij jou niet zo is of dat je van Zwirtserse komaf bent.

Misschien had de leermeester wel leedvermaak.
Trappen we niet in van Puffelen, of bij jij vertegenwoordiger in pleisters.

stig

  • Offline Offline
  • Berichten: 10080
Re: tekening en onderdelenlijst WSA soldeerstation
« Reactie #41 Gepost op: 05 October 2007, 00:34:57 »
 ???

Ja en???
Als je de lat op de grond legt, is veel een verademing... (Grunberg VK 20-05-2011)

Jan Willem Wildeman

  • Offline Offline
  • Berichten: 58
Re: tekening en onderdelenlijst WSA soldeerstation
« Reactie #42 Gepost op: 05 October 2007, 08:03:36 »
Mijn WSA heb ik gebouwd met dezelfde gedachtengang als Frits.
Investeer wat meer moeite bij de bouw, dan heb je er uiteindelijk veel meer plezier van.

Hier de beloofde foto's:




En wat uitleg:
Mijn WSA heeft bijna niets gekost want ik heb de onderdelenvoorraad die m'n vader op zolder had gebruikt. Hij was een fervent electronica hobbyist.

Vandaar dus een ouderwetse regeltrafo i.p.v. een dimmer, en een geschikte trafo had hij ook staan! Behuizing... zelfde verhaal.

Het (zeer ergonomische  ;D) voetpedaal was over van een echotoestel in het ziekenhuis waar ik werk. Alleen moest ik een relais inbouwen.

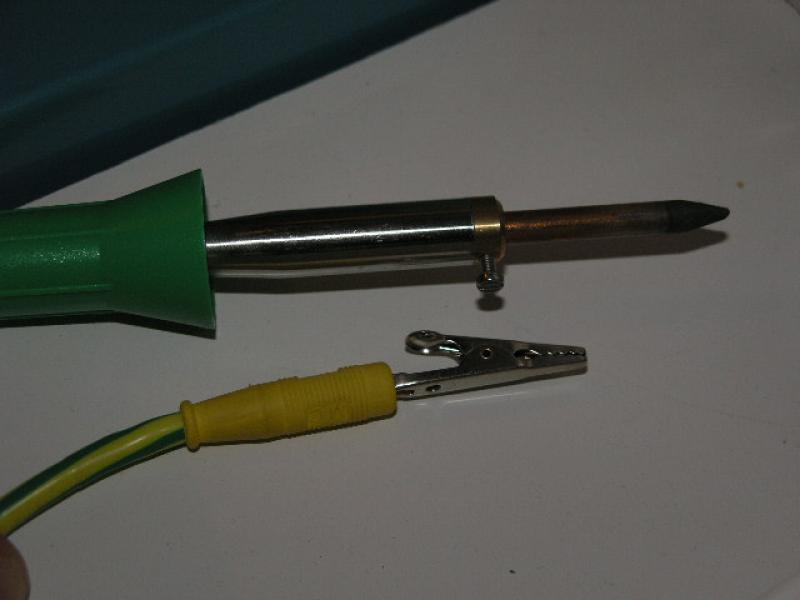

Zoals je kan zien zit er in de afgezaagde soldeerbout een messing bus voor de koolstaaf. Aan de binnenkant van het handvat zit de kabel (met een kabelschoentje) direct aan deze bus vastgeschroefd.

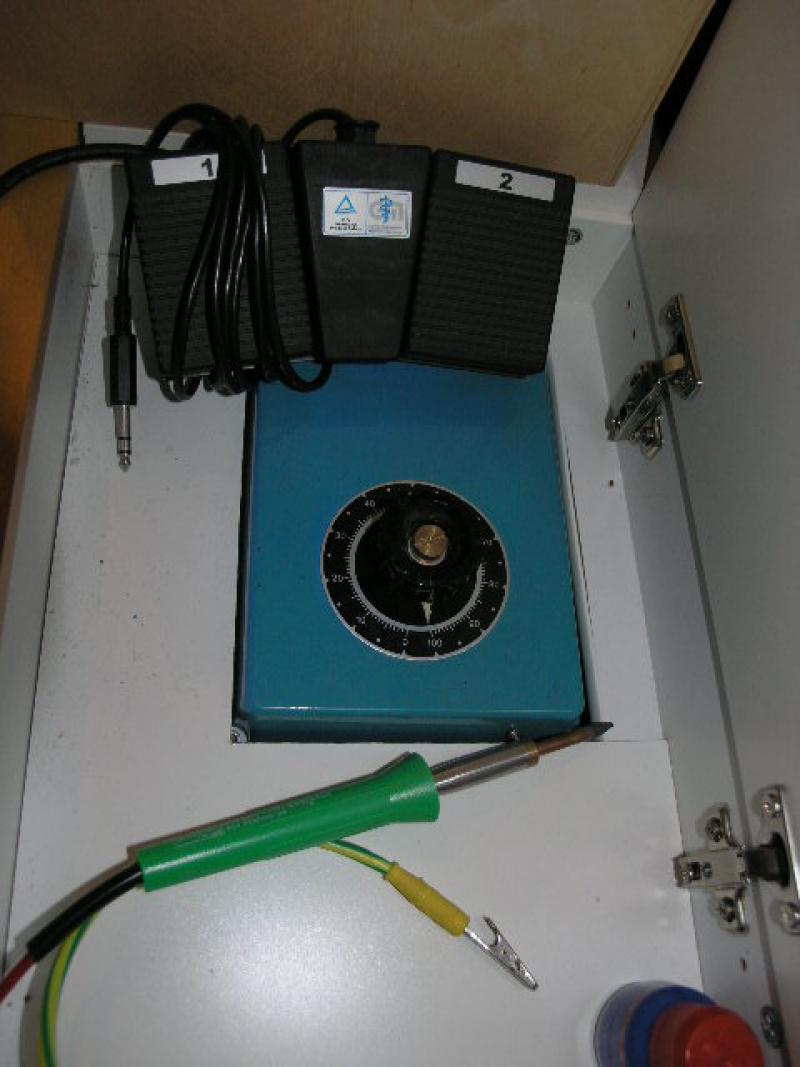

De hele WSA zit in m'n werktafel ingebouwd.  Ik heb een bureau als werktafel met aan de achterkant van het werkblad opbergvakken. Daar kijk je nu van bovenaf in.
Klep dicht en de WSA is opgeborgen!

Ik hoop dat jullie hier wat mee kunnen.

groeten en succes met bouwen!

Jan Willem
« Laatst bewerkt op: 06 March 2009, 11:16:35 door Peter van der Leek. Reden: Plaatjes hersteld »

FritsT

  • Offline Offline
  • Berichten: 11252
    • nulpunt
Re: tekening en onderdelenlijst WSA soldeerstation
« Reactie #43 Gepost op: 05 October 2007, 10:55:10 »
@Stig....

ik wist het wel, jij bent er dus zo eentje van "plakken".
Zit je toch mooi verkeerd in dit draadje.

TonM

  • Offline Offline
  • Berichten: 2581
Re: tekening en onderdelenlijst WSA soldeerstation
« Reactie #44 Gepost op: 05 October 2007, 19:53:01 »

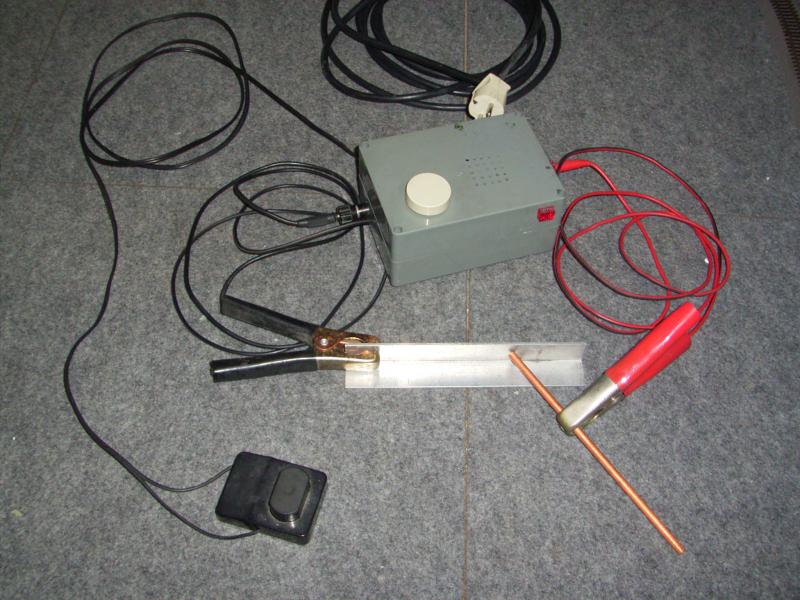

Op verzoek, een plaatje van het door mij gebouwde WSA.



In het apparaatkastje zit een ringtrafo, lichtdimmer van een onbekend merk, controlelamp voor de netvoeding en aansluitingen. Aan de buitenkant twee accuklemmen, voor de massa (aluminium profiel) en voor de koolstofstaaf, netsnoer en voetschakelaar.
Allemaal simpele onderdelen in elkaar gezet volgens de tekening in het eerder genoemde boek. Verder alleen in het apparaatkastje een paar gaten geboord voor de koeling.

Ton
« Laatst bewerkt op: 06 March 2009, 11:16:14 door Peter van der Leek. Reden: Plaatjes hersteld »
