Berekenen klimspiraal (de weg kwijt) ?

[Hans Kl]

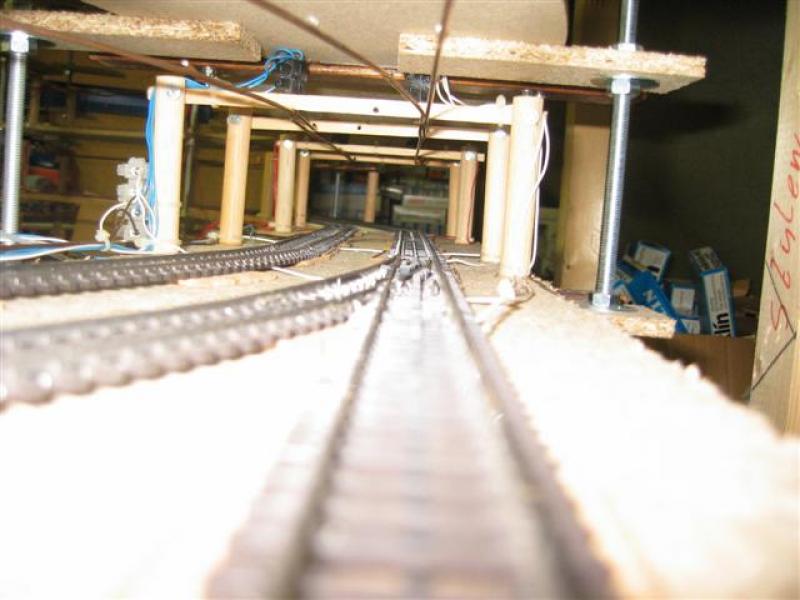

Dit werkt erg goed.
Op de vorige baan had ik dit nodig om hoogte te winnen om over het schaduwstation heen te komen.
Eigenlijk had ik het op de nieuwe baan ook weer moeten toepassen.
Maar ach.

Groet,
Hans

[Joost V]

Ziet er mooi uit!

Ik ga ook voor een recht tussenstuk, want anders hou ik geen loopruimte over

Verder nog tips/trucs?

Groetjes,
Joost

[Olav]

Afhankelijk wat je wil, neem draadeinde's. Ik gebruik M8. Voordeel is echt dat je de sporen kan "uitlijnen" en op de juiste stijging kan brengen.

Hoe ik dat toepas zie je op de bijgevoegde plaatjes. Werkt ideaal.

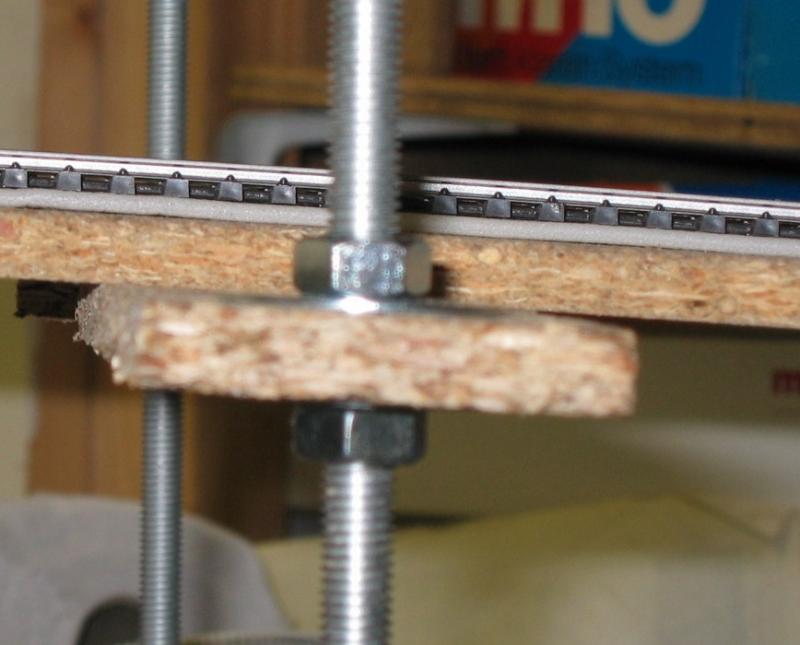

Eerste plaatje is een "blik" op de onderzijde.

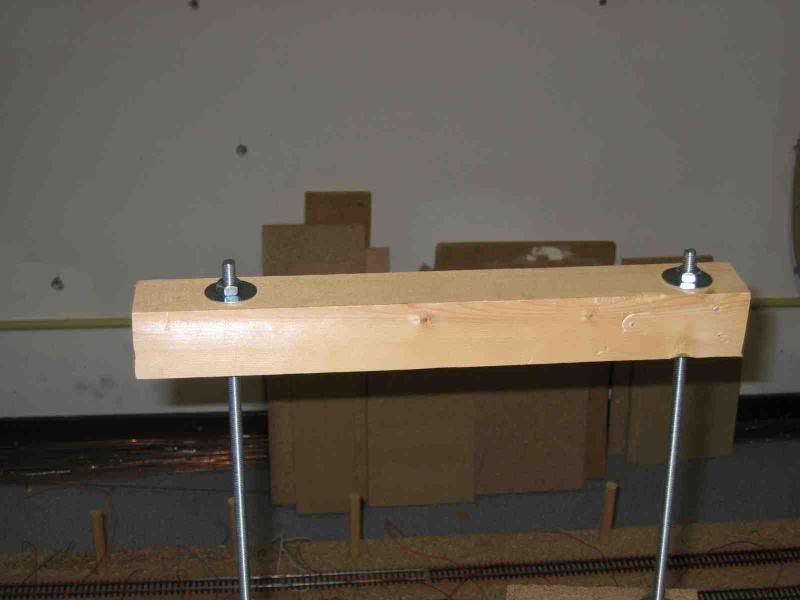

Tweede plaatje is van opzij.

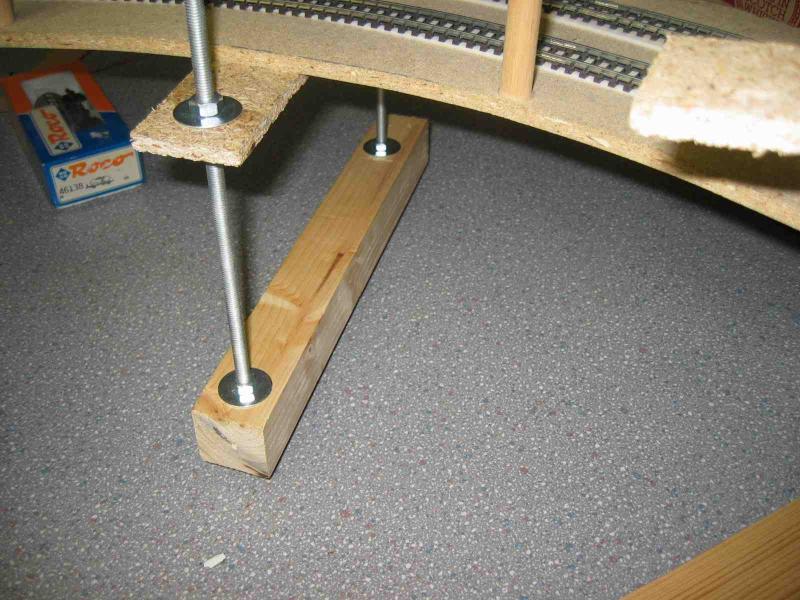

Derde en vierde plaatje is de "onderkant" van de spiraal.

Ik vind dit een goede oplossing.

Succes.

Groeten

Olav

[Joost V]

Hoi Allemaal,

Bedankt voor de reacties, tips en foto's.

Groetjes,
Joost

[Peter Spruit]

in plaats  van spaanderplaat  kan je ook gebruik maken van multiplex 4mm dat je in  halfsteensverband  verlijmt.    Indien je dan het  baantrace iets breder maakt...ongeveer 4 cm aan ieder kant kan je hierdoor rechstreeks je draadstangen kwijt en nog fijner afregelen tov de houtenblokjes in het voorgaande  voorbeeld.  Bijkomend  voordeel met deze methode is  dat  je de tussenhoogte  tussen beiden segmenten minder kunt houden en zo zeker 1 cm per  omwenteling moet stijgen.  Bij mij is de tussenafstand tussen bovenkant rail en onderkant plaat  9 cm en ruim voldoende om met  e-loks met  uitstaande panto ZONDER bovenleidingsdraad de spiraal te doorlopen

[ReesCees]

Even een praktische vraag:

hoe bouw je de spiraal op?

eerst al het hout en dan de demping met rails er op of ga je onderaan beginnen met bouwen en dan zo door naar boven ( alles te gelijk bedoel ik dan).

Kees-Jan

[Biem]

Even een vraag van mij : wat is ongeveer de minimale diameter voor een spiraal , ik zat te denken aan fl6131 (radius 483) en fl6133 (radius 547) voor de buitenbaan.

[JaJo]

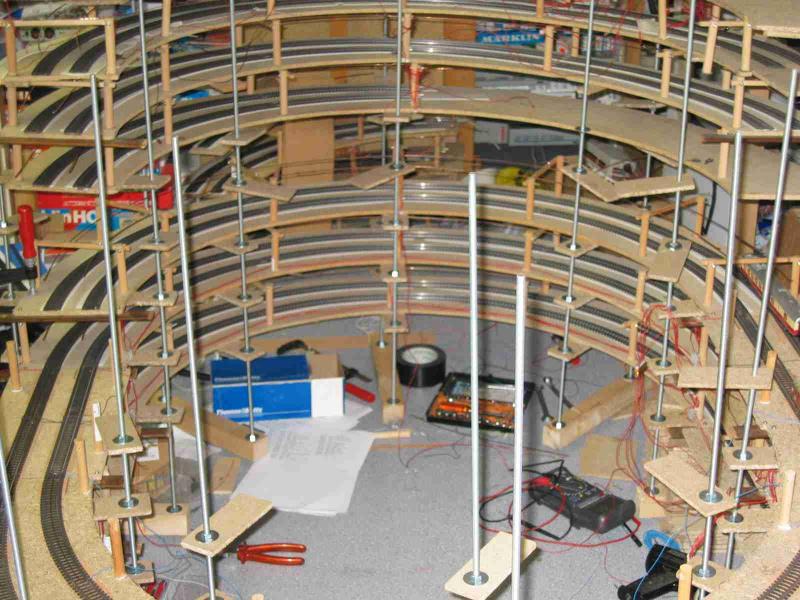

Hier nog een spiraal gemaakt met draadeinden. Het rode latje zorgt voor een beetje meer stabiliteit.
Mijn diameter is 100 cm.
Op het hout maak ik direkt de demping en de rails en werk zo van onderen naar boven.
Groet Jaap

[Hans Kl]

Even een praktische vraag:

hoe bouw je de spiraal op?

eerst al het hout en dan de demping met rails er op of ga je onderaan beginnen met bouwen en dan zo door naar boven ( alles te gelijk bedoel ik dan).

Kees-Jan

'k ben begonnen onderaan, hout leggen, rails leggen tot zover.
Dan de nieuwe ondergrond, en zo door.
Met 9 cm ruimte valt er niet goed rails te leggen (spijkeren) als je eerst de hele houten constructie maakt.
Ook meteen goed proefrijden om te zien of er niets ontspoort, want corrigeren is een pain in the ### in zo'n krappe ruimte.
Je kan er dan ook nog goed recht op kijken.

Groet,
Hans

[ReesCees]

Dank je Hans. dacht al dat het idd een probleem zou worden.

door het dubbel verlijmen van de houten ondergrond kun je volgens mij ook makkelijk doorbouwen ( lijmtang er op en doorbouwen).

Kees-Jan

[Biem]

@Jaap

Een diameter van 100cm, dat is dus goed te doen ?

[JaJo]

Ja hoor Biem. Het werkt al een paar jaar prima. De binnen cirkel zijn standaard bogen van Fleischmann en de buitenboog is flexrail.
De rails zijn gelijmd met houtlijm, daarna geschroefd om te fixeren. Na droging van de lijm de schroeven weer verwijderd.
Groet Jaap

[Peter Spruit]

Dank je Hans. dacht al dat het idd een probleem zou worden.

door het dubbel verlijmen van de houten ondergrond kun je volgens mij ook makkelijk doorbouwen ( lijmtang er op en doorbouwen).

Kees-Jan

Kees-Jan.... ik heb gewoon gewoon alle segmenten uitgezaagd en  dan per cirkel segment verlijmd.     De volledige cirkel  segmenten heb ik wel nog niet onderling verbonden. Dan in 1 x alle gaten doorgeboord...op die manier zitten ze overal gelijk.  Vervolgens eerst  de onderste segment geplaatst, demping en rail erop en proefrijden. Aansluitend 1 1x het volledige 2de segment  over  de  draadstangen gepositionerd  en de halfsteensovergang met her eerste  segment  verlijmd en zo verder.  Op die manier bouw je echt omwententeling per omwenteling op en heb je geen probleem met  leggen van rails achteraf.

[Swiss_fan]

Hier bouwt men een spriraal op uit trapeziumvormige delen, hoef je geen materiaal weg te gooien.
http://www.stayathome.ch/gleiswendel.htm

En je kunt gewoon recht zagen.

[Olav]

Kees-Jan.... ik heb gewoon gewoon alle segmenten uitgezaagd en  dan per cirkel segment verlijmd.     De volledige cirkel  segmenten heb ik wel nog niet onderling verbonden. Dan in 1 x alle gaten doorgeboord...op die manier zitten ze overal gelijk.  .........

Dat is het voordeel bij mijn methode. Door eerst de korte stukjes die als steun fungeren ongeveer op de hoogte aan te brengen, heb ik nooit pas problemen. Ook al zijn alle gaten al doorboord, het erover schuiven van het nieuwe segment is niet nodig.

Nog een tip overigens. Als je uit platen de segmenten gaat zagen, raad ik aan niet meer dan een kwart boog te zagen. Zo haal je meer uit een hele plaat dan als je halve bogen zou nemen.

En inderdaad ben ik van onder af aan begonnen met opbouw. Zie weer bijgevoegde foto. De delen die "bovenop" liggen, lagen daar als "voorraad". Deze kwamen nog van mijn oude spiraal en kon ik gelukkig weer hergebruiken.

Groeten

Olav
