Haagse PCC Tram in n-spoor!

[Ries]

@ Stig
Humor
Ben ik dan al aan het hoofdstuk verbouwing 1001-1002 toe???
Bedankt voor de tip, het had moeten zijn: Voor nu, tot zover, reeds.

@ Jeroen
Zoeken naar een Belgische vierassige rongenwagen met spaakwielen en een dichte Belgische wagen voor de onderdelen  .
Zag net in een ouwe railhobby een foto van de aankomst, tevens een foto van 1001 met nummer 199, dat worden weer aardig wat kapjes voor eige gebruik.

@ Gert
Inderdaad een mooi boek, ooit in m'n bezit geweest, weggedaan toen ik dacht dat ik met het Nederlandse spul klaar was

Voor de rest zijn we hard bezig aan de 1001, zijkant van de deuren is uitgezaagd en ligt klaar en het kontje is ook aangepast, ziet er al veel beter uit

De slopert aan het werk, met de gesloopte PCC's op de voorgrond.

Met de sloop, begint de historie!

[ronald56]

Ries,

Kwam nog een aardige foto tegen (herkomst onbekend)

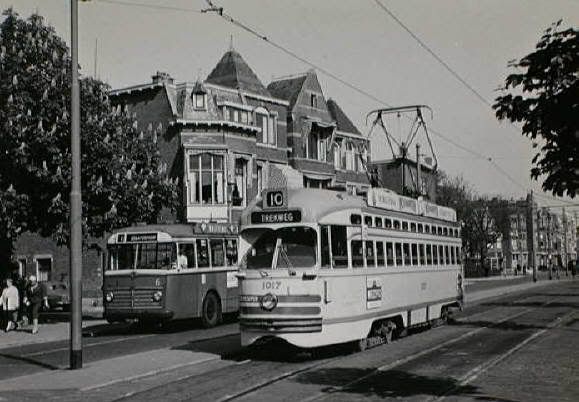

Prins Mauritslaan - tramlijn 10 en buslijn 1

Ben ook geintresseerd in het draadje over mallen maken en gieten.

mvg ronald

[Marc tramt]

Qua PCC-boeken is wat mij betreft de uitgave "PCC's" van het Haags Openbaar Vervoer Museum een waardevolle informatiebron.

Verder valt over de 1001 en 1002 nog héél veel te vertellen. Ze begonnen immers hun loopbaan als Amerikaans uitziende tram met slechts twee stel deuren en de kenmerkende kleine raampjes. Na de renovatie zagen ze er als de laatste generatie Haagse PCC's uit, met een extra ingang tussen de draaistellen, grote ramen en koppelingen.

[Ries]

Het draadje over mallen maken is begonnen.
https://forum.beneluxspoor.net/index.php?topic=6323.msg95023#new

Wat is er verder gebeurd

Vijf kapjes zijn verzaagd en er is wat geexpirimenteerd.

Conclusie, het is te doen, we hebben een Haags kontje!


Ik vind het dak ook ineens een stuk hoger lijken, wiskundigen onder ons hadden mij dat al kunnen vertellen natuurlijk, anyway het "staat" een stuk beter.

Uitgangspunt voor deze sessie was, "de serie" als volgt te gaan maken.
Zijwanden tot aan de bovenste raampjes uitzagen.
Dak in takt laten met de kleine raampjes en aan de zijkant wat afvijlen, mijn gedachte was om het geheel stevig te laten (dak met bovenraampjes)

Echter, je versmalt het dak er niet echt goed mee en je gaat de details, de sierlijnen, eraf vijlen. De zijwanden hebben het ook nodig te kunnen knikken (voor en achter)

Het volgende is dan ook besloten:
Zijwanden worden compleet gebruikt, de aflopende lijnen worden gebruikt om de dakrand te bepalen, met voor en achter een knik.
Dak wordt compleet nieuw geconstrueerd, ik maak er gelijk een universeel dak van, dan kan ik per serie voor de moedermal er af vijelen wat er niet op hoort.

Tip van de dag
als je een 1001 wil bouwen en de zijwanden verlengd (net als de echte 13 raampjes tussen de deuren) verleng dan ook het dak, anders past het niet en heb je nog een 1001 met twaal ramen


Te zien is dat ook aan het neusje wordt gewerkt.
Ik heb het bange vermoedens dat alleen de ramen en deuren van de Bachman PCC gebruikt gaan worden, HELP!

[FritsT]

Ries...Dat bedoel ik dus..
3D tekenen en "printen" in kunststof.
Was daar iemand toevallig niet mee bezig?

Alhoewel, dit soort werk is ook wel lollig.

[en_voyage]

@FritsT: kan dat eigenlijk wel, met al die bolle vormen van de PCC? Of moeten er dan heel veel wandjes van styreen in warm water verbogen worden?

@Ries: De bak oogt inderdaad anders nu hij wat smaller is. Hebben de 1001 en 1002 trouwens meer raampjes dan de rest van de 1000'jes? Zo ja, dan is me dat nog nooit opgevallen.

Past het Tomix-onderstel trouwens nog wel? Of moet daar nu ook de zaag in?

Gr.

E_V

[Ries]

@ Frits
ik begrijp wat je bedoeld, waarschijnlijk begin ik bij de gemoderniseerde versies (met grote ramen) help te roepen
Met die kleine bovenraampjes heeft Bachman echter prima werk geleverd.

@ E_V
De 1001 en 1002 hadden inderdaad 13 raampjes en waren ook iets langer en aan de blinde kant hadden ze er 16.
En het dak was langer, zodat het niet inregende
Heb zitten denken om de 1001 en 1002 met 1 raam minder te maken, hoef ik dat dak ook niet langer te maken, maar ja toen zei ik tegen mezelf:

Ries, we blijven wel serieus he

Tomix onderstel had nog 1mm ruimte en de truuk bij de Haagse PCC zit hem in het knikken van de zijwanden, zodat de wanden taps toelopen en het "smalle kontje en neusje" precies er tussen passen.
De knik zit net voordat de voordeur begint en achter, 1 raampje voor het schuine halfronde raampje.

[en_voyage]

Stom van me, ik wist dat van die extra lengte wel, maar heb de 1001 en 1002 alleen in verbouwde toestand meegemaakt. Dus dan ga je uit van de maten van 1100'jes en 1300'jes. Even vergeten, oeps...

Het typisch Haagse zit hem inderdaad in de smalle voor- en achterpartij. Die knik werkt optisch prima. Ga je de 1001 nog opnieuw doen vanwege die ontbrekende raamstijl in het midden of maak je uit styreen een nieuwe?

Ik ben wel benieuwd naar het Tomix-onderstel. Toch eens informeren bij mijn modelspoorwinkel in Rijswijk, misschien hebben ze ook nog een extra Bachmann PCC liggen om mee te knutselen.

Gr.

E_V

[FritsT]

E-V en anderen,

Kijk even naar het filmpje op You Tube.
Dan weet je wat ik bedoel.  "Even" een modelletje maken en ook nog wel gelijk in de goede kleur.

http://nl.youtube.com/watch?v=ps0WEZbDjHE&mode=related&search=

Wat vinden jullie er van?

[Ries]

@ E_V

Binnenkort liggen ze er kant en klaar, bij de modelspoorwinkel in Rijswijk.
Hoef je zelf niet voor te knutselen

@ Frits,

Ik vind het model en de kleuren niet overeenkomen met een 1001
Voor de rest, als je hem vanavond bestel, lig ik morgen bij je op de stoep.

[FritsT]

Ries, je hebt nu dus weer wat om over te dromen?

cursus computertekenen?

Kan je hem gelijk in 0 en 1 uitbrengen.

[Karst Drenth]

@ Frits,
....als je hem vanavond bestel....

Entry-level model klik hier, slechts £18.995...

Maar beter hier kopen dan, slechts $19.990...



[FritsT]

Ja, met een fotoprintertje van 69 euro lukt het niet.

Maar.... je kan je werk (3D-tekening) ook bij een bedrijf, die zo'n machine heeft staan, ook uitbesteden. Daar zitten de kosten niet als je een model of kleine serie wilt maken.
Het werk zit in het tekenen en als je dat (nog) niet kan en je moet het uitbesteden, dan hangt daar "het" grootste prijskaartje aan.

Dus: welke modelbouwer kan 3D-tekenen en wil eventueel ook nog wat bijverdienen?

Ik ben er net mee begonnen, maar voordat er iets klaar is gaat dat nog een hele tijd duren.

Gedachtenspinsels  en voorbereidingen voor een dergelijk model heb ik al eerder opgeschreven in:
http://www.xsbb.nl/phpbb/viewtopic.php?id=spoor0nl&t=694123
en
https://forum.beneluxspoor.net/index.php?topic=3652.0

[Spoors]

Frits,
Wellicht is het handig om er een apart draadje over te maken. Denk dat het zeker handig is voor het vervaardigen van onderdelen en prototypes.
Ben er zelf opok al mee bezig geweest, maar het 3D tekenen is niet zo eenvoudig.

Groet,

Jeroen

[FritsT]

Jeroen,

er liep al een draadje, maar dat is wat stilgevallen (helaas).

https://forum.beneluxspoor.net/index.php?topic=4577.msg67265#msg67265

Misschien dat er nu mensen "opstaan" die 3D kunnen en willen tekenen t.b.v. de modelspoorhobby.

Laten we maar even aanzien in welk draadje de commentaren het beste passen. In de ene mogelijk "te" abstract en in deze weer "te" practisch en "doorgeschoten of off-topic" zeg het maar.
Als er maar ingegaan wordt op dit onderwerp, dan vind ik het prima

Frits
