Standaardstation 5e klasse

[Joran]

Ik ben opgegroeid in het dorp Noord-Scharwoude (tussen Alkmaar en Schagen). Dit dorp heeft, zoals zovelen, ook spoor gehad. Als ik het goed begreep waren er twee haltes.

- Noord-Scharwoude Station. Aan de doorgaande lijn tussen Heerhugowaard en Schagen.
- Noord-Scharwoude Dorp. Een aftakking vanaf de doorgaande lijn naar het dorp. Wat volgens mij alleen voor goederen gebruikt werd.

Het station was een Standaardstation van de 5e klasse. Veel stations van dit type zijn in de loop der jaren gesloopt of verbouwd, maar die van Reuver is een aantal jaar teruggebracht in oorspronkelijke staat (volgens mij).


Bron: stationsweb.nl

De bedoeling is om zoiets te maken, beetje in de stijl van station Reuver (wit gestuct aan de buitenkant, i.p.v. zichtbare bakstenen). Het lijkt namelijk op de foto's van Noord Scharwoude dat dit daar ook zo was. Hoewel wel moeilijk te zien. Het eingelijke station is in 1951 gesloopt meen ik, maar we doen net alsof het er nog jaren gestaan heeft en dienst heeft gedaan

Nu heb ik nog nooit zoiets gebouwd, dus dat maakt de uitdaging groot

Ik heb alleen geen idee waar ik moet beginnen. Foto's maken en opmeten bij station Reuver is misschien een goed idee. Hoewel Reuver wel een eind reizen is  Zijn er plekken waar eventueel de bouwtekeningen te krijgen zijn? Alle hulp is welkom. Ik heb overigens niet de illusie dat dit even in een paar maanden tijd gebouwd is.

[HOllandsBouwwerk]

Joran: Je kunt kijken bij het Utrechts Archief en als je het goed wil doen probeer dan toch een dagje naar Reuver te gaan. Kun je alle breedtematen opnemen en als je geen bouwtekening kan vinden voor de hoogte, dan moet je, als er bakstenen zijn deze opmeten plus de voeg, dan meet je 10 bakstenen en dan heb je in ieder geval een maar en maak dan veel foto”s, dan kun je thuis op de computer de stenen tellen en zo kom je aan de hoogte. Een andere manier is om een stok van 87 cm mee te nemen en deze tegen de gevel zetten en foto’s maken. Thuis ga je bijvoorbeeld in Photoshop de stok verkleinen naar 1 cm en zo kom je dan ook aan de juiste maat, als je teminste in H0 gaat werken. Veel notities en foto’s maken

Succes met het bouwen.

[ErikW]

Heb je al eens op www.stationsweb.nl gekeken?

Redelijke kans dat mijn opa dit station gebouwd heeft

[Joop_L]

Dat heeft ie.  Zie bronvermelding onder foto

[Joran]

Joran: Je kunt kijken bij het Utrechts Archief en als je het goed wil doen probeer dan toch een dagje naar Reuver te gaan. Kun je alle breedtematen opnemen en als je geen bouwtekening kan vinden voor de hoogte, dan moet je, als er bakstenen zijn deze opmeten plus de voeg, dan meet je 10 bakstenen en dan heb je in ieder geval een maar en maak dan veel foto”s, dan kun je thuis op de computer de stenen tellen en zo kom je aan de hoogte. Een andere manier is om een stok van 87 cm mee te nemen en deze tegen de gevel zetten en foto’s maken. Thuis ga je bijvoorbeeld in Photoshop de stok verkleinen naar 1 cm en zo kom je dan ook aan de juiste maat, als je teminste in H0 gaat werken. Veel notities en foto’s maken

Succes met het bouwen.

Ik ga het Utrecht Archief eens checken! Dank je wel. Ik wil er zeker een keer heen. Om het "sfeertje" te proeven. Echter is het huidige station van Reuver volgens mij gestuct aan de buitenkant. Wat het lastig bakstenen tellen maakt.  Die stok is een goed idee. Gaan we doen  De schaal is inderdaad H0.

[Tijmen]

Je kan ook wachten tot er een bouwpakket uitkomt ( en dat duurt niet lang meer)


eerder is er hier op het forum een bericht geplaatst:
http://forum.beneluxspoor.net/index.php/topic,59972.0.html

[haes]

hi joran heb je deze al eens gezien op het N-spoorforum? Helaas nooit afgemaakt

Noord-Scharwoude vanaf 1935 via http://www.n-spoorforum.nl/viewtopic.php?f=14&t=1513

gr Hans

[Jamie]

Is dit het station wat je bedoeld?
Deze is verkrijgbaar in h0
http://www.modeltreincentrumhoogeveen.nl/a-27094935/highmoor-scale-ho-1-87/art-nr-8020-ns-station-5e-klasse/

Ook Artitec had/heeft er eentje.
Zie reactie #9 in dit draadje http://forum.beneluxspoor.net/index.php?topic=38878.0
Artitec Artnr 10.175 is een 5e klasse station.

Mvg jamie diks

[Eric B]

Hoi Joran,

Leuk onderwerp, temeer daar ik zelf bezig ben met gelijksoortige plannen met als basis het station van mijn geboortedorp Obdam.
Jouw informatie klopt voor wat betreft het feit dat Noord-Scharwoude Dorp alleen voor goederen gebruikt werd, daarom vindt je het ook niet terug op Stationsweb, Wichor plaatst daar alleen stations waar reizigerstreinen stoppen/stopten.
Op Sporenplan.nl is wel het sporenplan terug te vinden.
De lijn naar Dorp, takte ten zuiden van Nsw van de lijn Alkmaar - Nieuwediep (Den Helder) af naar het westen en liep over het nu nog zichtbare baanlichaam (beschermd landschap), over de Roskamsluis naar het veilingterrein, waar tegenwoordig, behoudens het pand van Combitex (zo lang het nog duurt), niets herkenbaars meer van over is.
Enige jaren geleden is zelf de laatste zichtbare verwijzing naar het verleden verdwenen, toen café "Spoorzicht" een andere eigenaar en naam kreeg.

Ik weet vrijwel zeker dat ik in mijn speurtocht naar stukken over de lijn Alkmaar - Hoorn, bij het Utrechts Archief ook de bestekken voor de stationsgebouwen langs staatslijn K tussen Alkmaar en Nieuwediep ben tegengekomen.

Succes bij je queeste naar informatie en het daaropvolgende bouwproject


[Joran]

@Tijmen: Die had ik inmiddels ook gevonden. Ben benieuwd waar dat heen gaat.

@haes: Die had ik ook gevonden, maar alle foto's doen het bij mij niet

@Jamie: Het model van Artitec en modeltreincentrum Hoogeveen hebben aan de zijkanten nog een soort aanbouw zitten. Wat het oorspronkelijke station niet had. Ze zien er wel goed uit en zijn vast te verbouwen. Maar het lijkt me erg leuk om te verdiepen in het zelf bouwen.

@Eric B: Dat baan lichaam ligt er inderdaad nog, mooi om te zien. Ook bij het sluisje (zoals wij het noemden vroeger) kan je nog zien waar het spoor gelopen heeft. Veel meer is inderdaad niet terug te vinden. Overigens is er nog een Spoorstraat welke aan de overkant van de N504 ligt.

 Ik kan op de oude foto's van station Noord-Scharwoude maar moeilijk zien of het nu gestuct was aan de buitenkant of dat het gewoon bakstenen waren.

[HOllandsBouwwerk]

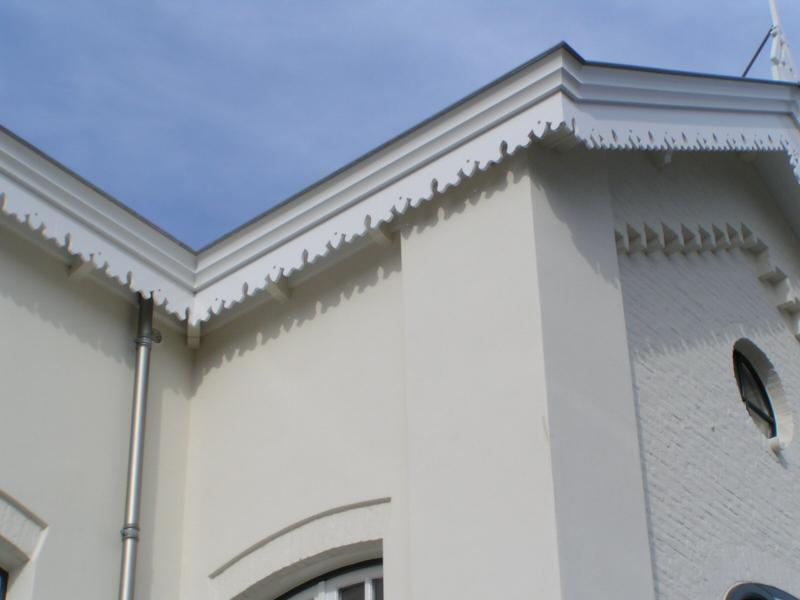

Joran, bij het station van Reuver, kun je goed zien dat de middenbouw en de rollagen bakstenen zijn en de uitbouw en verdikte muren stucwerk is. Mag aannemendat Noord-Scharwoude dit ook had!?

[Joran]

Ik neem dat ook aan, maar de foto's zijn van lang geleden en erg onduidelijk. Op mijn werk zeggen we wel altijd 'assumption is the mother of all ***-ups'

Het model van Artitec bestaat volledig uit bakstenen. Ik zal vanavond ook wat onderzoek doen bij de andere stations van dit type welke er nog zijn. Zoeken naar foto's e.d.

[Huup]

De vleugels van het Artitec bouwwerk kun je gewoon weglaten.
Het pleisterwerk was niet standaard, voor zover ik weet. In de regel was het een extra bescherming tegen regen en wind, indringend vocht.

[Huup]

Aja, baksteen. Op het Artitec gebouw is de baksteen negatief aangebracht. Dwz dat de voegen opliggend zijn. Die zijn dus ook heel makkelijk weg te vijlen. Paar laagjes witte verf en klaar is het pleisterwerk

[Joad]

Hoi,

sinds begin 2015 ontwerpt en print (3D) Saenhub alle stationsmodellen van Lijn K, Staats Spoorwegen, Amsterdam - Den Helder. Zij zijn bereikbaar via :
printyourpart@gmail.com

Succes
