RocoNet/LocoNet/XpressNet kabel tester

[guest7823]

Als een kabel niet zou werken, knipte ik liever beide connectors er af en maakte een nieuwe. 3 minuten werk en €0.28 aan kosten

Yep, maar dan moet je wel weten welke kabel de problemen geeft en daar heb je een tester voor nodig. Punt is dat bij modulebanen (van verschillende eigenaren) je o.a. allerlei kabels krijgt die ter plekke gemaakt worden en dat de gebruikte kabel niet echt robuust is.

Kortom je heb gewoon een kans dat een geteste kabel tijdens een beurs de geest geeft. Dan is kunnen testen wel nuttig handig. Gegeven de lage prijs van de kabel zou ik in veel gevallen niet eens de connectoren er afknippen, maar domweg de hele kabel vervangen. Allen moet ik dan eerst weten WELKE kabel ik moet vervangen

[Karst Drenth]

Tijdens de laatste twee beurzen heb ik veel profijt gehad van een simpel testertje. Zowel om kabels zelf te testen, als om kettingen met splitters tbv slaves te testen.
Daarnaast hadden we in Utrecht heel veel onzekere factoren, het was ook de eerste keer met de HansQ booster. Dan is het fijn om er zeker van te zijn dat de kabels zeker goed zijn.

Tja.. de 1 bereidt zich helemaal tot in de puntjes voor ( thuis ) en hoeft alleen de baan op te zetten en aan te sluiten, de ander doet dat pas op een beurs... Niet mijn manier van werken.

@paul

Optie is misschien om die kabels door iemand te laten maken die het ook goed kan en er het juiste gereedschap voor heeft ? Een goed gekrompen RJxx kabel heeft in mijn ervaring het eeuwige leven, totdat het lipje afbreekt


Grtzz,

Karst

[Tjalling]

Omdat het een samenwerking is van een grote groep mensen was het praktisch niet mogelijk alles voor te bereiden. Wel geprobeerd, maar niet gelukt.

Groet,
Tjalling

[guest7823]

Tja.. de 1 bereidt zich helemaal tot in de puntjes voor ( thuis ) en hoeft alleen de baan op te zetten en aan te sluiten, de ander doet dat pas op een beurs... Niet mijn manier van werken.

Tja dat probeer ik ook al een tijdje duidelijk te krijgen. Echter .... het BNLS module banen principe (of eigenlijk ieder module banen principe) heeft een gevolg: je kan domweg niet alles thuis testen. Dit omdat de inbrengen van tig verschillende mensen komen. Dat is HET verschil met banen zoals Mara Harbor, Digitale Pendel Baan ............ enz. die zijn thuis helemaal geperfectioneerd en fine-tuned. Bij een modulebaan met inbrengen van verschillende personen zit je ALTIJD met "the great ughknown". In mijn ogen is de enige manier om dat beest te tackelen duidelijke afspraken over verantwoordelijkheden en het daarvan beleggen bij een persoon tijdens een beurs. Dan kom je weer een beetje in de buurt van wat je bij "eigen banen" wel hebt, nl één persoon "in charge"

Optie is misschien om die kabels door iemand te laten maken die het ook goed kan en er het juiste gereedschap voor heeft ?

Dat is bij de N-baan ook, uiteindelijk gebeurd  . Bij de h0 baan was er wat gedoe wegens het ontbreken van goed gereedschap, maar dat zal de volgende keer niet meer voorkomen. Dan zijn er dus gewoon twee sets goede tangen, voldoende connectoren en twee bossen (100mtr oid) draad.

Blijft een (of beter nog twee) tester wel handig. Ik gok dat we met de volgende Eurospoor op het dubbele aantal inbrengen zitten. Dan gaan we het met de invulling zoals dat ging op Eurospoor 2014 niet redden, ben ik bang

[HansQ]

Ik heb nog es wat nagedacht en gisterenavond nog wat ge-experimenteerd:

Voordelen testertje met schakelaars:
   - lekker simpel, snapt iedereen, ook met "afstand-testen".
Nadelen:
   - je hebt bij "afstandtesten" 2 personen nodig. Schreeuwen hoeft niet, gewoon mond houden en braaf knoppies drukken...

Voordelen testertje met knipperschakeling:
   - je hebt bij "afstandtesten" maar 1 persoon nodig. Maar 2 personen zijn op een beurs geen probleem, volk genoeg.
Nadelen:
   - wat lastiger te begrijpen met als gevolg misverstanden en gedoe.
   - bij voeding met een slecht afgevlakte trafo doet de knipperschakeling moeilijk (gisteravond gebleken).
   - door de aard van de schakeling blijft LED 6 met afstand-testen altijd "uit", dat geeft gegarandeerd ook gedonder en misverstanden.

Dus, conclusie:
Ik ga dat ding met de schakelaartjes maken. Cheapo versie met batterij-clip, goedkope print-schakelaartjes en jumpers, optie voor "luxe" versie met trafo-schroef-aansluitingen, twee "betere" drukschakelaars en een omschakelaar voor "afstand-testen", met hetzelfde printje.
Verwachte kosten: Cheapo-versie 2 Euris, "luxe" versie wat duurder afhankelijk van waar je de schakelaars koopt.

[HansQ]

Opmerking over het maken van kabels; ik had zo'n plastic tang, wat een onding! En nog duur ook, maar wel weggegooid.
Ik gebruik nu deze: http://www.reichelt.de/Modular-Cables-Connectors/MPCZ-6M/3/index.html?&ACTION=3&LA=2&ARTICLE=24999&GROUPID=848&artnr=MPCZ+6M

Je moet 'm even afstellen, en dat kan ook want het is degelijk metaal. Daarna werkt-ie perfect. Goedkoop en prima spul.
Probleem met afstellen is dus wel dat de eerste paar "crimps" die je maakt niet goed zijn, dus een tester is wel heel handig.
Voor mezelf had ik er al een gesoldeerd, maar een "net" printje is wel zo mooi. Ziedaar mijn motivatie, puur eigenbelang dus.

[Tjalling]

Hoi Hans,

Precies goed!
Ik kijk inderdaad naar de door jou voorgestelde tang.
Verder komt jou motivatie voor de schakelaarversie precies overeen met mijn (beurs) ervaringen.

Groet,
Tjalling

[HansQ]

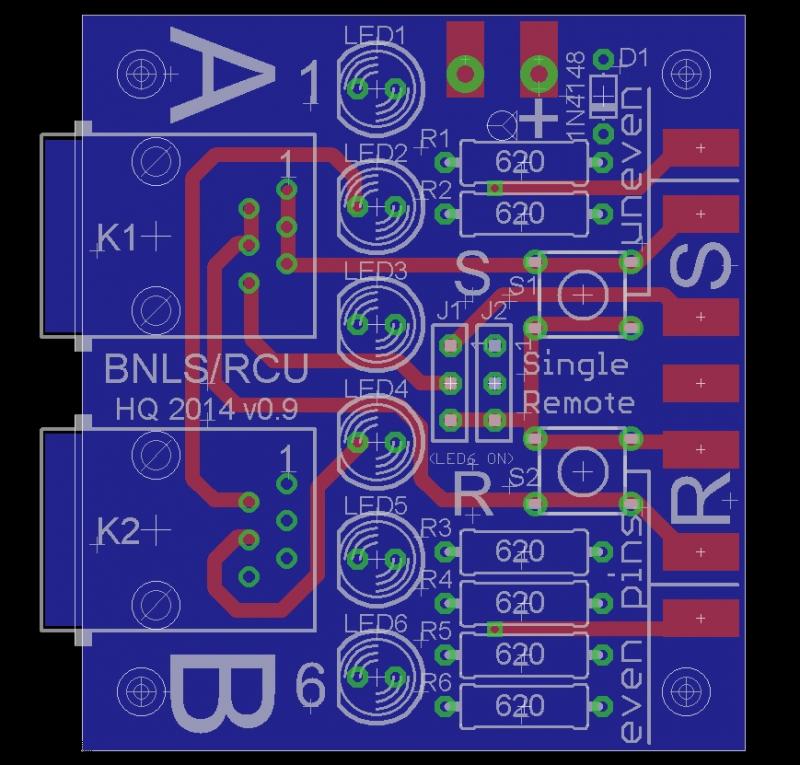

OK, de beta-versie:





Aan de rechterkant kunnen twee drukschakelaars en een wipschakelaar op de zijkant van de print gezet worden.
Nog een paar checks en dan kan er een proefserie bestellen...

[Tjalling]

Mooi!

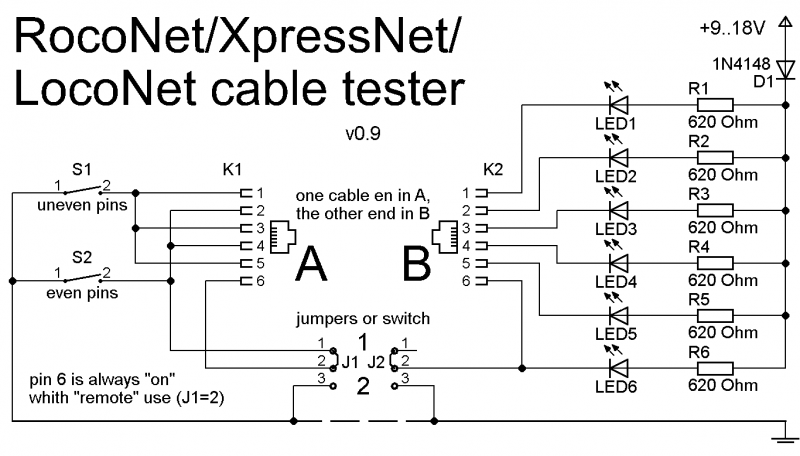

1 dingetje: er staat een spelfout in je tekening: "one cable en in A" moet zijn "one cable end in A"

Over de lay-out durf ik niks te zeggen, het schema klopt volgens mij.

Groet,
Tjalling

[zuylen]

Misschien breek ik nu in deze topic. Maar het heeft er wel mee te maken. Kun je een willekeurige kabel van de computerhandel gebruiken voor een Roco Multimuis?

[gvandersel]

Ja, zolang die recht is. En dat zijn de meeste. Overigens het is niet een netwerk kabel waar we het hier over hebben, maar een 6 aderige kabel met RJ12 stekers. Ik denk niet dat deze in een willekeurige computershop te koop is.

Groet,

Gerard van der Sel.

[zuylen]

Ik ga kijken of ik er een kan bemachtigen.

[HansQ]

Als je toch langs komt, crimp ik er wel 1 of 2 voor je... dubbeltjeswerk...

[zuylen]

Dat zou super zijn! Ik heb wel een telefoonkabel die past. Maar ik zie dat deze 2 aders te weinig heeft, . Maar goed, daar kom ik wel weer overheen.

[HansQ]

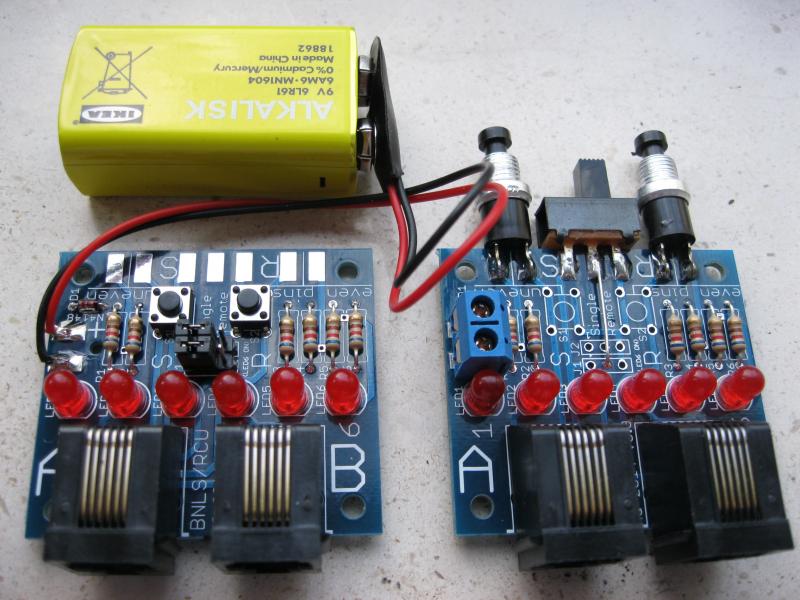

Tadaaaa! De eerste testertjes zijn gebouwd (versie 0.9) en ze werken prima:


De linker is de lowcost versie met jumpertjes en print-push-buttons, de rechter met aansluiting voor een voeding en "echte" schakelaars.
Ik ben 1 trace vergeten, vandaar het draadje op de rechterprint, de teksten kunnen beter en het gaatje voor de batterijclip is te klein, maar versie 1.0 wordt dus perfect.
