Auteur Topic: 3D tekenen in Autocad 2000 (gelezen 2617 keer)

Stootjuk · « **Gepost op:** 19 April 2014, 11:26:15 »

Goedemorgen,

Een aantal jaren teken ik nu 2D in AutoCad 2000. Een aantal weken geleden ben ik met 3D tekenen begonnen, met het doel om een aantal objecten te laten printen door Shapeways. Ik heb om te beginnen een massieve kubus van 20 x 20 x 20 mm getekend. Dit heb ik gesaved als DXF bestand en geconverteerd naar DAE file. Wanneer ik dit DAE bestand upload naar Shapeways dan krijg ik de foutmelding "NO GEOMETRY FOUND".
Een ander DAE file krijgt bij openen in Stetchup de foutmelding "CAN'T INSERT EMPTY COMPONENT". Soms krijg ik bij het converteren van DXF naar DAE de melding dat er een fout zit in het bronbestand.
Wie kan mij verder op weg helpen.

mvg,

Wilfred

Wijbe · « **Reactie #1 Gepost op:** 19 April 2014, 11:27:45 »

Vermoedelijk een te oude versie van Autocad.....

Karst Drenth · « **Reactie #2 Gepost op:** 19 April 2014, 12:51:42 »

Hoi,

Ooit... in een ver verleden

( 2008 )

was ik denk ik 1 van de eersten die zich op 3D print-terrein begeven hebben.

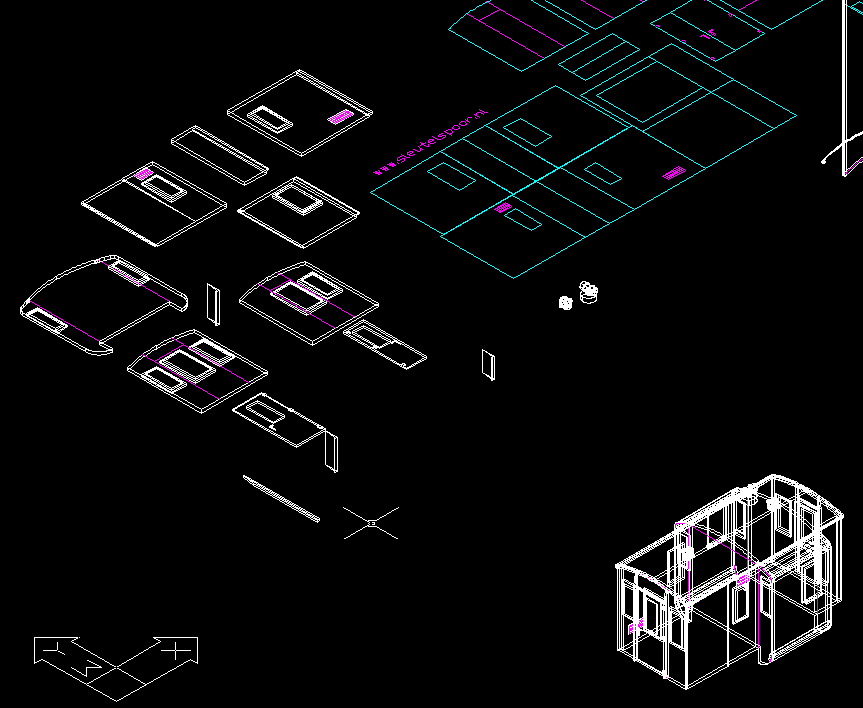

En... getekend met ACAD 2000 op basis van een 2D tekening. De 'procedure' is tamelijk simpel: Je 'platte delen' verenigen in 'regions' en deze 'extruderen'. Zodoende krijg je onderdelen die je dan in ACAD aan elkaar 'plakt' als ware het een kit die je op de computer samenbouwd.

Uiteindelijk exporteer je het verkregen object naar .STL en stuur je die naar Shapeways.

Een klein verslagje vind je door op het onderstaande plaatje te klikken

Grtzz & suc6,

Karst

Stootjuk · « **Reactie #3 Gepost op:** 19 April 2014, 14:13:45 »

Hoi Karst,

Bedankt voor jouw reactie. Ik heb een object van 40x40x6 mm in Acad 2000 getekend, bij eigenschappen zie dat het een 3D solid object is. Dan ga ik naar export en dan moet dit bestand opgeslagen worden in .STL, wanneer ik weer kijk waar dit bestand is opgeslagen, kan het niet meer terugvinden. Doe ik wat verkeerd.

mvg,

Wilfred

roadster36 · « **Reactie #4 Gepost op:** 20 April 2014, 07:30:21 »

En ben je hier toen nog mee verder gegaan of is het bekende plotje van Gerko het eindresultaat geworden?

Karst Drenth · « **Reactie #5 Gepost op:** 20 April 2014, 10:17:34 »

Eerder andersom Jan,

Op basis van de plot-tekening is een 3D-kitje gemaakt. En nee, niet verder meegegaan, omdat de kwaliteit van het printen toen ( nog ) helemaal bagger was.

Grtzz,

Karst

Stootjuk · « **Reactie #6 Gepost op:** 20 April 2014, 19:12:46 »

Vandaag ben ik er achter gekomen hoe ik een object naar Shapeways kan uploaden. Wanneer ik in AutoCad het via de button EXPORT probeer, gebeurt er niets. Op internet opzoek gegaan en het volgende gevonden:
- type: FACETRES en dan een getal tussen de 1 en 10 invullen ( hoe hoger hoe beter )
- type: STLOUT
- selecteer het te exporteren object
- selecteer Y voor binair file formaat
- sla het STL bestand op
- ga naar Shapeways en upload het file

mvg,

Wilfred
