Auteur Topic: De ontwikkeling van de DRC1100 lichtset  (gelezen 27718 keer)

Edsko Hekman

  • Team Beurzen & PR / BNLS Forumbaan
  • BNLS trambaan-deelnemer
  • Offline Offline
  • Berichten: 8048
  • Tsja, ben nog steeds aan het klussen....
Re: De ontwikkeling van de DRC1100 lichtset
« Reactie #105 Gepost op: 03 februari 2022, 16:40:27 »
Misschien heb ik iets gemist maar waar is die print te bestellen.
Zo te zien nergens meer. Ik heb inmiddels ook wel interesse gekregen. Ziet er echt goed uit. Heb hier ook een aantal van die dingen rijden...

erikkral

  • Offline Offline
  • Berichten: 257
Re: De ontwikkeling van de DRC1100 lichtset
« Reactie #106 Gepost op: 03 februari 2022, 16:50:33 »
Bedankt voor alle hulp. Ik had er niet bij stil gestaan dat je meerdere pads tegelijk zou kunnen doorverbinden, dus bijvoorbeeld P3 en P4.

Ik heb een blauwe oude Roco 1105 zonder print voor een decoderaansluiting. Ik moet dus zelf solderen of een aparte print kopen.
Ik wil hem laten rijden met blauwe Plan D rijtuigen.

Toevoeging:
Als ik de kap nog eens naloop, dan zie ik dat er geen lamp in het midden zit, onder het raam. Het is dus een locje met in totaal 4 lampen aan de voor- of achterkant, twee boven en twee onder.
Een A-sein valt automatisch af, dus komt er een omgekeerd L-sein op samen met een rangeersein rechts. Dus inderdaad P3 en P4 doorverbinden.
« Laatst bewerkt op: 03 februari 2022, 17:05:55 door erikkral »

Richey

  • Offline Offline
  • Berichten: 1044
Re: De ontwikkeling van de DRC1100 lichtset
« Reactie #107 Gepost op: 03 februari 2022, 17:26:11 »
Ik had nog wat plaatjes willen uploaden van de verbouwing van mijn oude 1124, maar ik krijg alleen maar terug dat het niet gelukt is en ik het later maar opnieuw moet proberen.

Kort gezegd: je moet een klein stukje wegveilen uit dat verhoogde dakje bij de oudste modellen. Zie je echt niets van, zeker niet als je de decodervoet daarna nog afplakt met een stukje zwarte tape.

Gelukt:











« Laatst bewerkt op: 03 februari 2022, 17:41:05 door Richey »

Richey

  • Offline Offline
  • Berichten: 1044
Re: De ontwikkeling van de DRC1100 lichtset
« Reactie #108 Gepost op: 03 februari 2022, 17:46:25 »
En het resultaat:

(het lijkt alsof het ene ledje veel feller is maar dat is slechts de kijkhoek. Je ziet hier dus niets van)









erikkral

  • Offline Offline
  • Berichten: 257
Re: De ontwikkeling van de DRC1100 lichtset
« Reactie #109 Gepost op: 03 februari 2022, 17:51:15 »
Bedankt voor het uitgebreide verslag.
Ik denk niet dat ik zo'n print ga kopen, lijkt me niet echt nodig. De originele lichtprint kan er wel uit, die heeft geen functie meer. Ik had hem erin zitten voor het contact met de motor maar ik zie dat jij de draden rechtstreeks aan de motor gesoldeerd hebt. Dat kan natuurlijk ook :)

Richey

  • Offline Offline
  • Berichten: 1044
Re: De ontwikkeling van de DRC1100 lichtset
« Reactie #110 Gepost op: 03 februari 2022, 18:11:28 »
Hi Erik,

Ik kwam niet uit met de hoeveelheid functies (2x schakelbaar rangeersein, 2x schakelbaar sluitsein en 2x schakelbaar cabinelicht) die je standaard kan maken. Vandaar de print 🙂.

Groet,

Richard

erikkral

  • Offline Offline
  • Berichten: 257
Re: De ontwikkeling van de DRC1100 lichtset
« Reactie #111 Gepost op: 03 februari 2022, 22:35:58 »
Ah prima. Bedankt voor de uitleg. Moet er nog eens over denken., Heb er nu een lokpilot 4 met twee extra functie-uitgangen in zitten. Wilde die decoder eigenlijk wel blijven gebruiken. Maar ik heb ook nog een Lokpilot 5 op de plank liggen met 4 functie uitgangen, naast de twee lichtuitgangen. Keuzes, keuzes...

Looney Tunes

  • Offline Offline
  • Berichten: 40
    • John Soldeert
Re: De ontwikkeling van de DRC1100 lichtset
« Reactie #112 Gepost op: 04 februari 2022, 20:09:06 »
Hee bekende print :D  8)
Leuk om hier ook de foto's te zien Richard.

Is inderdaad ontworpen voor de nieuwere versies, in 1e instantie voor die met botsneus, maar de afmetingen van montagepunten zijn dus gelijk aan die van de nieuwe versies zonder botsneus.
Bij oudere modellen is die print inderdaad niet optimaal omdat o.a. het inbouwgemak dan verdwijnt en er aan de kap aanpassingen gemaakt moeten worden, vandaar ook dat ik die niet noem op m'n site.
Groetjes, John - 3railer die ook hier bij de buren meeleest.

erikkral

  • Offline Offline
  • Berichten: 257
Re: De ontwikkeling van de DRC1100 lichtset
« Reactie #113 Gepost op: 19 februari 2022, 23:03:22 »
Ik ben begonnen aan de inbouw van de lichtset. Eerst maar eens een vervangende print voor de decoder gemaakt. Die zie je bovenaan.


Toen het gestoei met de lichtset. Draden doorverbinden en de solderen dat is niet de moeilijkheid. Braaf de handleiding gevolgd waarin staat dat de lichtgeleider moet blijven zitten en je de print eronder moet schuiven. Nou ja, dat doet dus *knap* of het was al eerder afgebroken. Hoezee, we belanden van de regen in de drup  ::)

Die pennetjes zijn dus afgebroken (die pennetjes die de kap in gaan).
Twee pennetjes steken nog ergens in de kap maar de derde ben ik kwijt. Lijmen zou kunnen maar dan mis er nog steeds een.
Daarbij heb ik de lichtgeleiders in deze vorm nier meer nodig.
Ton van Weert heeft bij zijn inbouwsetjes van die slangachtige geleiders. Zoiets zou ik ook wel kunnen gebruiken hier. Maar waar koop je zoiets in kleine hoeveelheden? Want ik heb maar twee stukjes nodig die gewoon recht naar de print kunnen lopen. Of wil iemand een kleine voorraad aan mij verkopen?

Daarnaast ben ik ook een van mijn lensjes kwijt bij de seinen aan de voorkant.



Al een half uur op de grond gezocht maar niets gevonden.
Zo laten of zal ik er iets voor terugplaatsen? Zo ja, wat dan?

Richey

  • Offline Offline
  • Berichten: 1044
Re: De ontwikkeling van de DRC1100 lichtset
« Reactie #114 Gepost op: 19 februari 2022, 23:14:45 »
Voor die bovenste: dat had ik ook. Ik heb daar een rolletje van dat doorzichtige schilderij-ophang-draad voor waar i had stukjes van gebruik. Even vastlijmen met Crystal Clear en het zit netjes.

Die onderste zijn denk ik nog wel te krijgen bij Roco.

erikkral

  • Offline Offline
  • Berichten: 257
Re: De ontwikkeling van de DRC1100 lichtset
« Reactie #115 Gepost op: 20 februari 2022, 11:00:55 »
Bedankt voor de tip.
Dat draad en de Krystal Klear heb ik nog niet in huis. Ik zet het Krystal Klear op mijn boodschappenlijstje.
Ik zal een oproepje plaatsen in de Gezocht-rubriek. Wil een poging doen voor "echte" lichtgeleiders.

Ik heb de lens bij de seinen voor, eerst maar laten zitten. Misschien valt het in de praktijk niet echt op, dat er daar een mist.

ruudns

  • Offline Offline
  • Berichten: 6005
  • ***
Re: De ontwikkeling van de DRC1100 lichtset
« Reactie #116 Gepost op: 20 februari 2022, 11:56:36 »
Gebruik zelf de Conrad lichtgeleiders, die geven goed licht:
607824-89   kunstoflichtkabel 0.5mm
608472-89   kunstoflichtkabel 0.75mm
608849-89   kunstoflichtkabel 1.0mm
609220-89   kunstoflichtkabel 1.5mm
609543-89   kunstoflichtkabel 2.0mm
één van elk nemen heb je voor altijd genoeg (y).
Ho, NS periode III tot V. Artitec, Roco, Hamo, FM, Piko, Rivarossi en Liliput.
Verwerken van NS H0 modellen in de NSinmodel treinenlijst (https://forum.beneluxspoor.net/index.php?topic=67158.0).

erikkral

  • Offline Offline
  • Berichten: 257
Re: De ontwikkeling van de DRC1100 lichtset
« Reactie #117 Gepost op: 19 maart 2022, 19:49:24 »
Even een update van mijn kant. Na aanschaf van de lichtgeleiders (bij www.treinelektronica.nl) is de ombouw bijna klaar. Voordat ik de kap terug plaatste op het frame, eerst nog ewen uitgebreid alle lampjes getest. Dat werkte prima.
Maar na het plaatsen van de kap werkt een van de frontlichtjes niet meer:

Werkende kant


Niet werkende kant:


Nu is het mij tijdens het inbouwen van deze lichtset al vaak genoeg gebeurt dat de (koper)draad tussen de print en de lichtmodule bij de frontseinen losgaat. Na het solderen zit ie weer vast. Echter dat lijkt hier niet aan de hand te zijn. De draden lijken goed vast te zitten als ik er met een pincet aan trek (voorzichtig). Loshalen doe ik niet graag, het zit nu mooi vast met secondelijm.
Als daar het probleem van mijn lampje zit, dan haal ik het wel weer los maar ik zou jullie advies er eigenlijk bij hebben.


Waar zouden jullie dit probleem zoeken? Toch bij de draadverbinding?
Hoe werkt die draadverbinding eigenlijk? Want als ik de multimeter aansluit meet ik daar geen spanning, ook niet bij de kant met de werkende lichtjes. Het lijkt dus geen blank koper te zijn, anders had ik daar wel spanning gemeten.
Of ik moet iets compleet over het hoofd zien... :o


Toch maar even de boel losgehaald.


Het LED is kapot zo te zien. De LED zat voor de lens geplakt. Na het losmaken viel op dat een deel van de LED aan de lens bleef plakken. Die LED is dus doormidden gegaan, waarschijnlijk door de vele lijm die ik gebruikt heb.

Ik heb zelf geen SMD's soldeerbout dus ik zou een erg vaste hand moeten hebben om hier zelf een SMD op de print te zetten....

« Laatst bewerkt op: 19 maart 2022, 21:03:11 door erikkral »

Henk Veenstra

  • Offline Offline
  • Berichten: 1194
Re: De ontwikkeling van de DRC1100 lichtset
« Reactie #118 Gepost op: 01 april 2022, 11:57:37 »

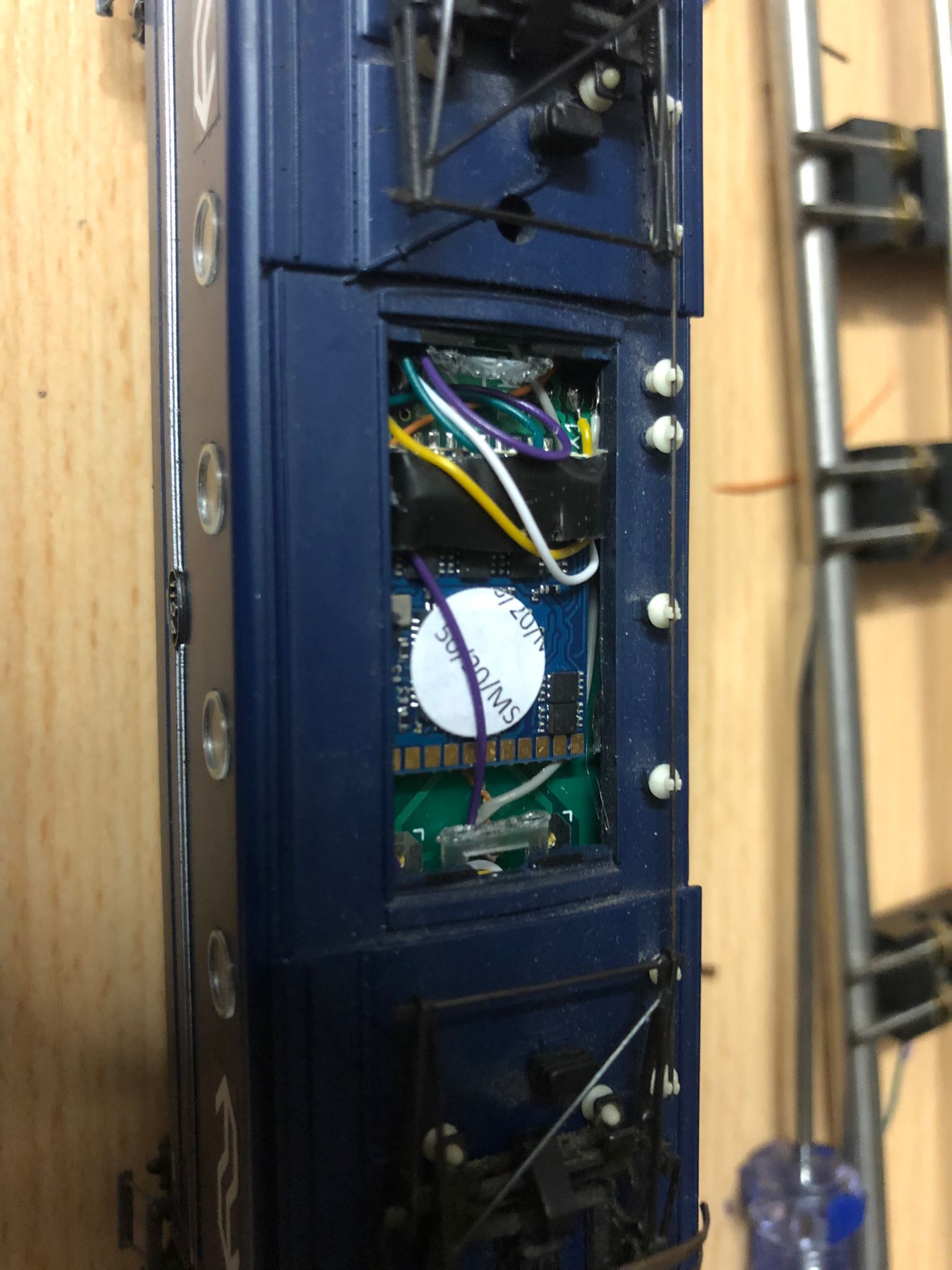

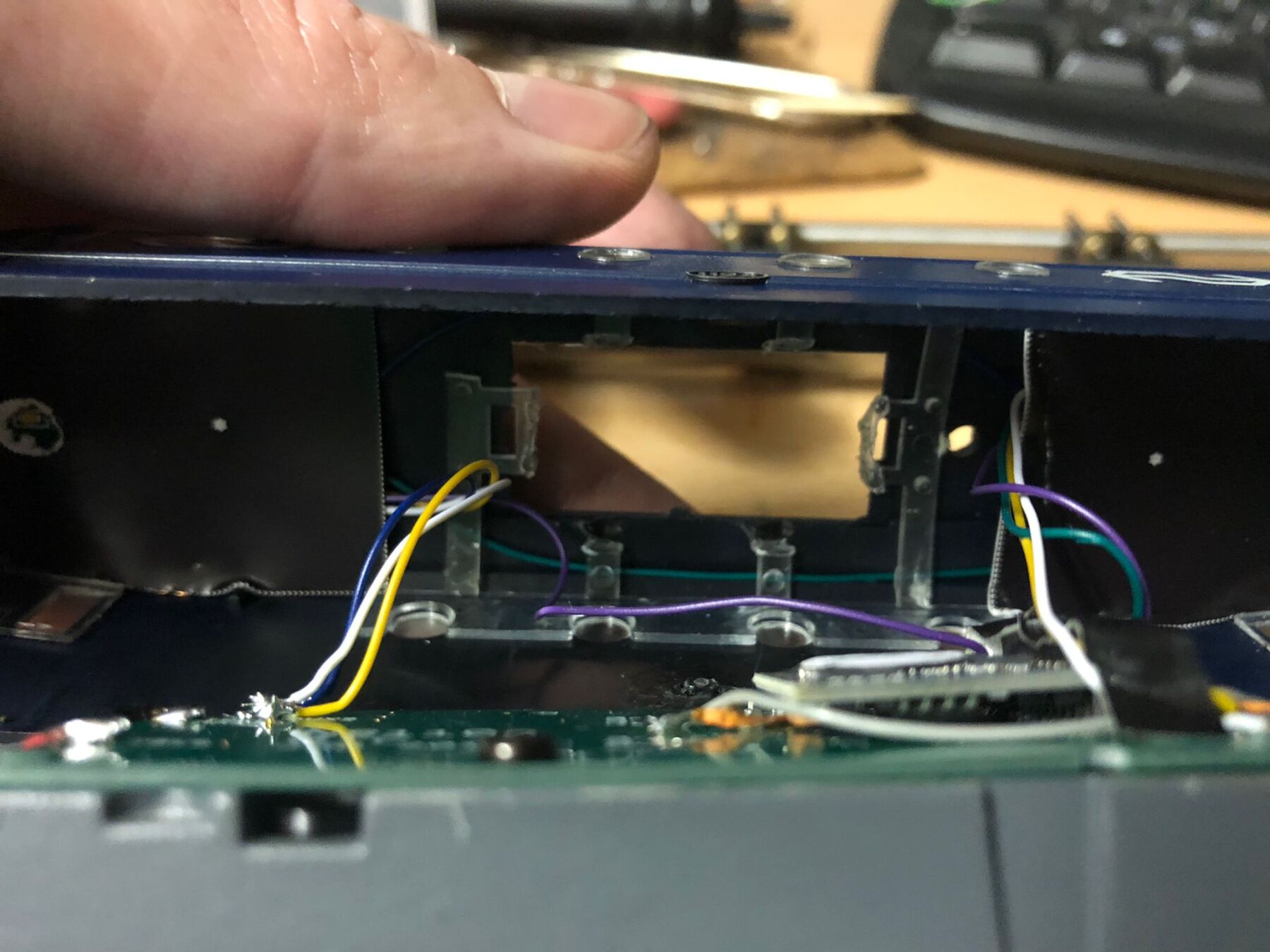

Van Ritchey/Richard heb ik de foto's gekregen van de totale ombouw van de Roco 1100.
Met zijn toestemming zet ik zijn gemqaakte foto's erbij.











































mvg Henk

erikkral

  • Offline Offline
  • Berichten: 257
Re: De ontwikkeling van de DRC1100 lichtset
« Reactie #119 Gepost op: 02 april 2022, 15:39:14 »
Even een update na mijn bericht van 19 maart.
Solderen is toch gelukt, heb er een nieuwe SMD led op gezet.
Ziet er nu zo uit:



Een lampje lijkt wat zwakker te zijn dan de ander. Bij het volgend onderhoud maar even kijken of de LED er wel goed voor zit...
Al met al ben ik tevreden over de set.
