Leds in een MAN TGX XXL bouwen

[Sander]

Peter,

Een LED waar rook uitkomt is gewoon einde oefening voor de LED!!!

Echter, wanneer je niet weet waar je mee bezig bent blijf dan aub van elektra of elektronica af! Je bent niet alleen een gevaar voor jezelf maar ook voor je omgeving!

mvg,
 Sander

[Romar]

Een LED kun je maar op een manier aansluiten, een LED is een diode, als je de + en - verwisseld, brand hij niet, in tegenstelling tot een gloeilampje.


Peter, heb je misschien plannen om naar Rijswijk te gaan in januari, naar de modelspoordagen aldaar?
Ik ben daar zelf aanwezig om een demo te geven over het inbouw van LED verlichting in autootjes.

Misschien een idee om daar eens langs te komen en persoonlijk uitleg te geven?
Je kan dan ook zien wat ik doe, dat maakt het misschien ook duidelijker?



Mvg,


Romar

[Pedroo]

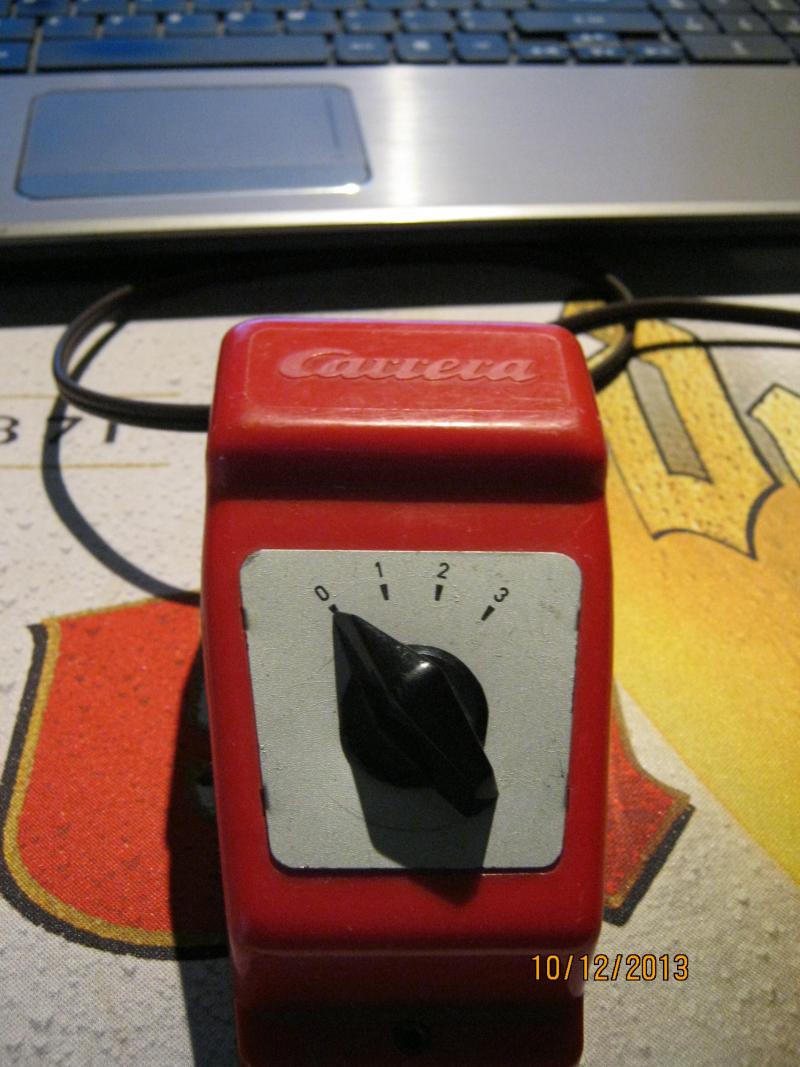

Ik heb een oude trein trafo gebruikt zie hier

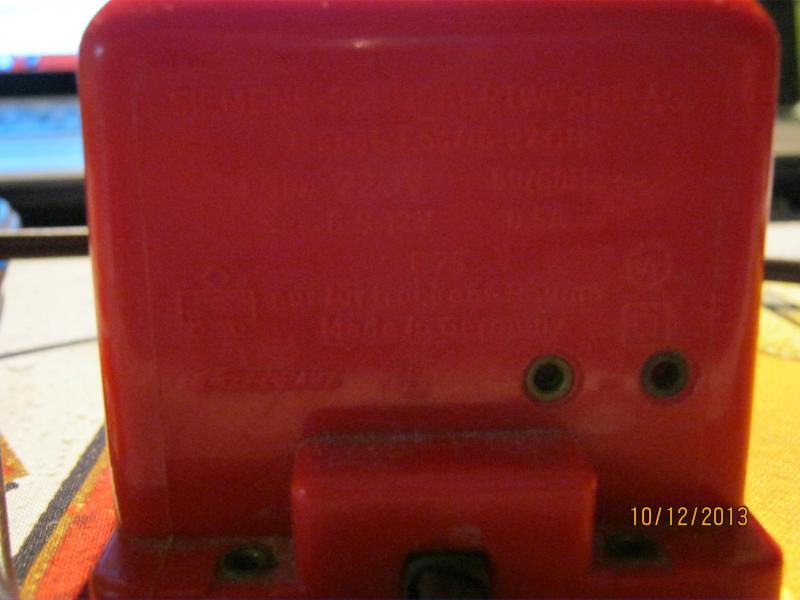

Achterkant

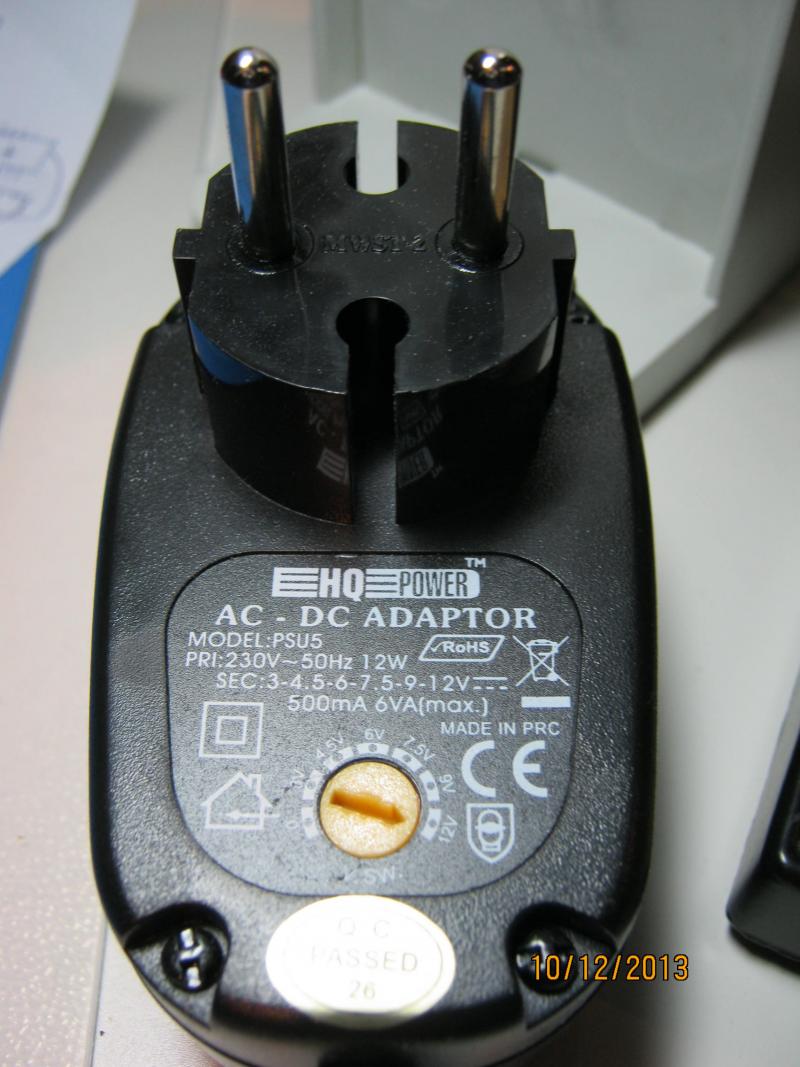

Daarna met deze;

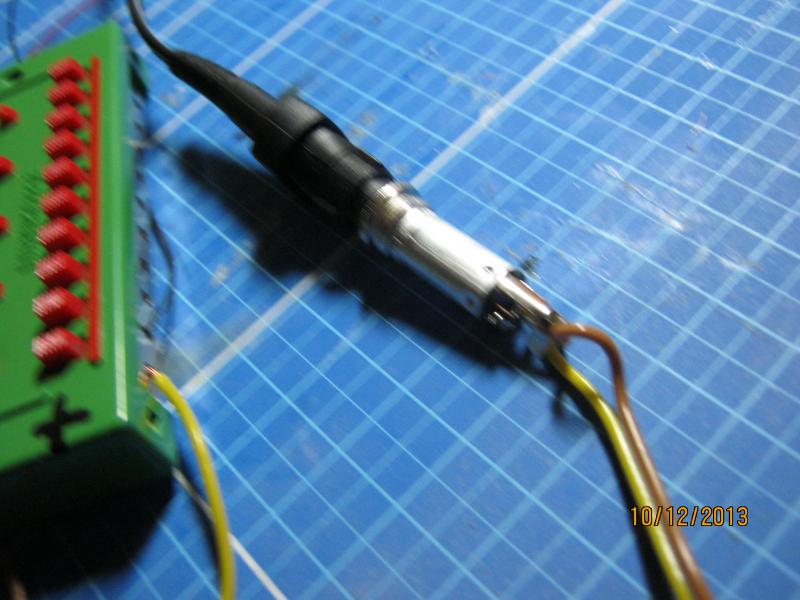

Dit is de zelfgemaakte verbinding de snoeren kunnen los gekoppeld worden,
Heb dit voor een led strip van digirails gebruikt werkte perfeckt!

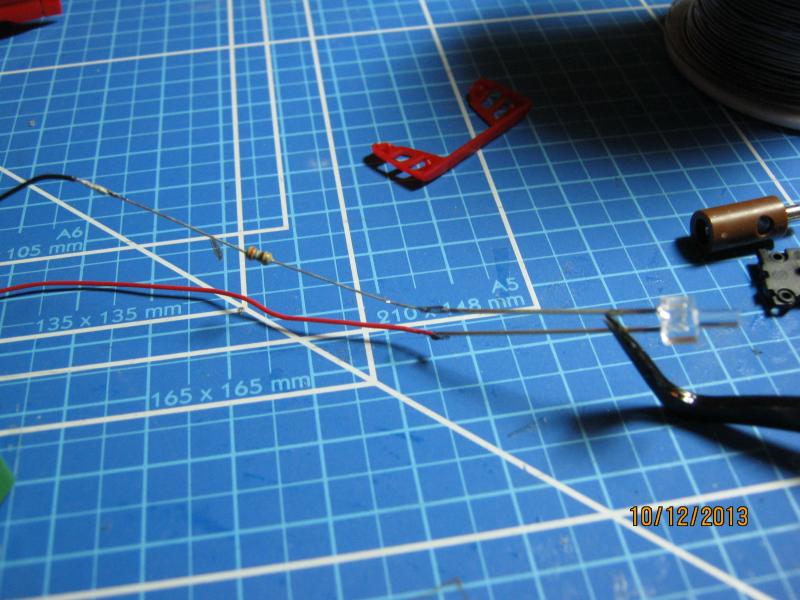

Ledje met weerstandje

Misschien dat deze foto's verduidelijken wat ik gedaan heb.

Groet,

Peter

[Sander]

Nee dat verduidelijkt het zeer zeker niet.

Heb je de rode trafo gebruikt of die zwarte adapter?

Weerstand + Led zitten technisch gezien goed aan elkaar.
Je ziet echter zelf dat de weerstand en de led hele lange ongeïsoleerde pootjes hebben. Kort ze in voor je soldeert of scherm ze goed af, scheelt aanrakingsgevaar voor andere elektrische delen of lichaamsdelen.

Verder vraag ik me af waarom je begint met dingen die je niet als tips zijn gegeven. Tevens heb je een link naar een ombouw gekregen, had je prima als voorbeeld kunnen gebruiken.

Ik denk dat je je eerst eens moet gaan verdiepen in de dingen die je gaat/wilt gebruiken. Als je die dingen snapt kan je verder. Eerder raad ik het je af.

mvg,
 Sander

[Pedroo]

@ Sander dit is maar een proef set up alleen om te kijken of ik ze brandend krijg,
Ik heb ze alle bij gebruikt, de rode is kapot en de zwart doet het perfect.
Me vader is net langs geweest en heeft even gekeken waarom die niet aan ging, wat blijkt nou er zat een los kontakt in de zelf gemaakt verbinden met dat inbusje.

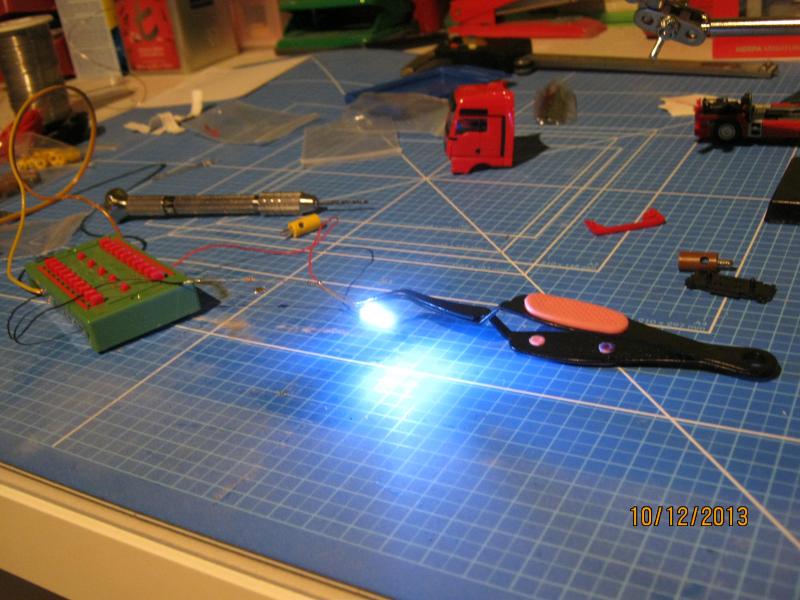

we hebben even alles goed door gemeten en op nieuwe gesoldeerd en zie hier de foto hij doet het.


Nou moet ik ze alleen nog in het model krijgen en inderdaad goed in korten ik bij grijp wat je bedoeld.

Groet,

Peter

[Sander]

Peter,

Ok! Dat ziet er al beter uit!

mvg,
 Sander

[Pedroo]

Ik heb even onder toeziend oog van vader, goed door genomen wat nu de verdere stappen zijn.
En heb besloten eerst mijn werk week af te maken en de leds er zondag in te bouwen.
Jullie hoeven niet bang te zijn dat er iets ontploft of mijn haren overeind staan ik weet echt wel wat ik doe! Misschien jullie laten schikken dat ik er 220 volt op heb gezet maar had het etiket verkeerd gelezen op de rode trafo en na deze door te hebben gemeten blijkt die echt stuk te zijn ( gelukkig maar)

Ben in elk geval erg trots dat dit me al gelukt is om ze te laten branden

Groet,

Peter

[desperado112]

Goed bezig Peter, doe ik ook altijd mijn ouwe heer om hulp vragen die weten dit soort dingen altijd wel

Groet
Martijn

[Menno]

dus krijgt de led 12 volt stroom maar waarom brand hij dan niet er staat toch echt op het doosje 12 volt

Pedroo: we zijn allemaal begonnen en dat is ook helemaal niet erg. Maar ik denk dat het voor jou en de hulp die je eventueel aangedragen wordt, handig is te beseffen dat er een verschil is tussen spanning en stroom.

Spanning staat stroom loopt
Spanning wordt altijd 'gegeven' stroom wordt getrokken afhankelijk van de belasting
Spanning wordt uitgedrukt in Volt.
Stroom wordt uitgedrukt in Ampère.
Voorbeelden: tussen de polen van een auto-accu staat 12 Volt.
De stroom die getrokken wordt is afhankelijk van de belasting. Is er geen belasting, dan is de stroom dus ook 0 Ampère.

Wat ook handig is om te weten:
Een LED is een stroombron. Waar een fietslampje op de juiste spanning aangesloten moet worden om de normale stroom te laten lopen om te voorkomen dat het lampje doorbrand, moet door een LED de juiste stroom stromen. Wordt de stroom door de LED te hoog, dan gaat de LED stuk.
Bij de juiste stroom hoort een bepaalde spanning, maar die spanning is niet het belangrijkste: als de stroom door de LED goed is, hoeven we ons over de spanning al minder druk te maken.

Daar is nog wel 1 addertje onder het gras: afhankelijk van de kleur LED die je gebruikt, heeft deze een bepaalde doorlaatspanning. Bij de betreffende doorlaatspanning gaat de LED pas geleiden.

Het is dus niet zoals bij een fietslampje van 6 Volt, wat bij een spanning van 3 Volt zachtjes zal gloeien en misschien bij 2 Volt ook nog net zichtbaar licht geeft.
Een witte LED heeft een spanningsval van ongeveer 3 Volt. Een dergelijke LED zal niet gaan branden op één 1,5 Volt batterij. Je moet op z'n minst 3 Volt beschikbaar hebben wil de LED gaan branden, waarbij je ook moet zorgen dat de stroom beperkt wordt: de LED weet onder die 3 volt namelijk niet wat geleiden is, maar eenmaal erboven weet 'ie eigenlijk niet meer hoe 'ie moet stoppen met geleiden en zal doorbranden als je de stroom niet beperkt.

Die stroom beperken doe je met de weerstand, waarmee je de simpelste stroombron maakt die er bestaat.

[Pedroo]

@ Meno dankje wel!

Het is hier al lang stil te lang,

Maar ondertussen heb ik niet stil gezeten en ben blijven proberen.
Alleen ik heb 1 probleem ik heb inmiddels wel de juiste leds gekocht meer ze willen niet branden.
Ik heb zo als omschreven kurig 2 draad je gesoldeerd een + en een -
en heb aan de plus een 68k weerstandje gesoldeerd heb gemeten met de multiemeter dat er 12  volt op staat en dat is volgens mij niet juist als ik de stroom verlaag tot 3 volt dan branden ze nog steeds niet.
Ik heb de smd led 603 warm wit gebruikt en een 68k weerstand wat ik me nou af vraag is het volgende,
heb ik wel de goeie weerstand gebruikt zo nee hoe kan ik bereken welke weer stand ik dan wel nodig heb

ik hoop dat jullie hier uit kunnen opmaken wat ik verkeerd doe ik heb namelijk echt werkelijk geen idee.

Groet,

Peter

P.s ik heb de adapter ingesteld op 3volt en dan meet ik tussen de led en de weerstand in en dan meet de multimeter gemiddeld 4.98 volt.

[memen]

68k is véél te hoog. Denk eerder aan 1,5k tot 5k max bij spanningen tot 18V (baanspanning).

Er zijn op het internet wel 'led voorschakel weerstand calculators' te vinden. Bij 5V brandt de led al zacht met een weerstand van 1k.

Groeten,

Rauke

[r.bles]

Nee dat vind ik niet geheel onlogisch.......Die weerstand is veeeeel te groot! Probeer er eens een van 10k. Deze kun je ook gebruiken voor twee leds.

Zo:
12V +.... weerstand.....+ led -....+led -.......- 12V


Dan branden de LED's ook niet zo fel

[Pedroo]

@ Bles ik neem aan dat je deze weerstandjes bedoeld,
http://www.conrad.nl/ce/nl/product/428124/Dikfilm-weerstand-10-k-SMD-0805-0125-W-Vishay-DCU-0805-1-stuks?ref=list

@ memmen: dankje ik heb er zo juist 1 gevonden.

Ik heb ook nog 33k weer standen liggen kan ik dan 4 leds ( 2 rode en 2 warm witte) op 1 weerstand zetten? dus 4 leds 1 weerstand van 33k

groet,

Peter

[Sander]

Nee dat kan niet.
Leds die verschillend van kleur zijn hebben een verschillende spanning nodig om te branden.
Alleen leds van dezelfde kleur achter dezelfde weerstand.

mvg,
 Sander

[r.bles]

Ja die zijn het, Peter!
Maar ik zou deze nemen als je er meer wilt bouwen......:
http://www.ebay.nl/itm/100x-SMD-SMT-0805-Resistor-0-Ohm-10k-Ohm-/261343419115?pt=UK_BOI_Electrical_Components_Supplies_ET&var=&hash=item3cd9481aeb

Als je verschillende leds (kleur en of leveransier) zo aansluit dan brand er maar één type!
Gewoon voor elk setje apparte weerstanden nemen.

Robert
