Leds in een MAN TGX XXL bouwen

[Pedroo]

Goede morgen allemaal,

Ik heb een Man TGX XXL en wil de graag voor zien van koplampen en achter lichten.

Alleen er is nu een klein probleempje ik ben namelijk erg een 'leek' op het gebied van leds en elektronica.
Ik heb dan zelf ook wat aan research gedaan door te zoeken naar voorbeelden, ik kan er alleen geen beeld bij vormen wat ik nodig heb ( behalve leds) en hoe ik het werkend krijg. ( ik begrijp het allemaal niet)
Er is vast wel iemand hier op het forum die mij tot in de details wilt uit leggen hoe ik een auto voor zie van leds en wat ik daar allemaal voor nodig hebt.

Met vriendelijke groet,

Peter

[Sander]

Peter,

ikzelf ben er afgelopen jaar ook mee bezig geweest. Onder toeziend oog van iemand heb ik eerst samen met 2 anderen een vrachtwagentje voorzien van verlichting. Daarna ben ik rustig zelf begonnen.

Hieronder zie je een link waar ik mee bezig ben.
http://forum.modelspoorwijzer.net/scenery/bolk-transport/

Wat je nodig hebt zijn LED's, weerstanden, lakdraad.

Lakdraad (koperemailledraad bij conrad):

Rood: http://www.conrad.nl/ce/nl/product/242532/
Groen: http://www.conrad.nl/ce/nl/product/242534/
Blauw: http://www.conrad.nl/ce/nl/product/242533/
Zwart: http://www.conrad.nl/ce/nl/product/242531/
Kleurloos:http://www.conrad.nl/ce/nl/product/242536/

SMD LEDs 0402

rood: http://www.conrad.nl/ce/nl/product/156292/
blauw: http://www.conrad.nl/ce/nl/product/181090/
wit: http://www.conrad.nl/ce/nl/product/157925/
geel: http://www.conrad.nl/ce/nl/product/156293/
oranje: http://www.conrad.nl/ce/nl/product/157920/

SMD LEDs 0603

Diverse kleuren: http://www.ledtuning.nl/catalog/index.php?cPath=158_39

SMD LEDs 0805

Diverse kleuren: http://www.ledtuning.nl/catalog/index.php?cPath=158_43

SMD Weerstanden

33kOhm (33.000 Ohm): http://www.conrad.nl/ce/nl/product/428248/
68kOhm (68.000 Ohm): http://www.conrad.nl/ce/nl/product/428329/

Succes!!!

mvg,
 Sander

[Romar]

Eens even kijken:

Soldeerbout (spreekt voor zich)
mes (eventueel model aanpassen indien nodig)
Schaar (draadjes knippen)
lijm (spreekt voor zich)
pincet (SMD LEDs vast pakken)
schuifmaat (soldeer klem)
soldeer tin (lijkt me duidelijk)
tape (led op zijn plek houden indien nodig)
boortjes (gaatjes maken voor de draadjes)
nagellak (soldeer verbindingen isoleren)
lakdraad (om aan de LEDs te solderen)
weerstanden (om de LEDs niet te doen ontploffen)
'Prik' (anders branden ze niet)
Knipper elektronica (voor het zwaailampje, conrad bijvoorbeeld)
Geduld (kan wel eens hard nodig zijn)
SMD LEDs (anders valt er niks in te bouwen)
Kristal klear (voor het geval dat)
Goed licht
Multimeter (testen meten e.d.)
Trafo (voor de prik)


Zoiets denk ik.


Romar

[Pedroo]

Hartstikke bedankt met de reacties en links,

Effe kijke of ik het begrijp.

Ik heb een letje soldeer dat aan een lak draadje het andere uiteinde van de lak draad aan een weerstandje en dan heb ik zeg maar 4 ledjes met aan elk een weerstandje.
En wat doe ik dan daarna?

Groet,

Peter

[Romar]

Ik zou 2 lakdraadjes aan de LED solderen, anders doet ie ut nie.


Met de multimeter + en - uitzoeken, of op de LED zelf kijken voor een markering o.i.d.
LED in schuifmaat klemmen
Dan soldeereilandjes op led vertinnen
De draadjes vertinnen (bij voorkeur 2 verschillende kleuren)
Draad op led solderen.
Overtollige draad afknippen (wat voorbij de LED steekt na solderen)
Zelf twist ik de draden in elkaar, of niet, hangt van de plek af waar ze komen.

Je hebt dan 4 LEDs met 2 draadjes, 2 rood en 2 wit.

Auto uit elkaar halen, zit vaak met gril/kentekenplaat houder en of koplampen en achterlichten in elkaar gestoken.
Als de auto uit elkaar is is het een kwestie van puzzelen en kijken hoe wat waar enzo je je LED het beste kan plaatsen, waar je draad langs kan lopen en waar je je weerstanden plaatst.
Daar kan ik je niet echt een beschrijving voor geven, ken zelf de auto niet en de mogelijke obstakels die je tegen zou komen.

Dat deel is gewoon een kwestie van open trekken, en afwachten wat je tegenkomt.
En probeer eens wat, soms lukt het in een keer, soms in 5 keer pas.

De bedrading zou je er het beste langs een voor of achteras kunnen laten weglopen, daar valt het het minste op, hou je een vrije doorkijk onder het model.



Succes!


Romar

[Pedroo]

Thanks Romar,

Ik ga morgen even naar Wentink en effe vragen wat ik nodig heb om ze van stroom te voor zien.
Er komen dan 2 draadjes onder het model vandaan ( 2 kabelboompjes) begrijp ik en dan heb ik nog wat nodig wat ze onder stroom zet bus bijvoorbeeld de 2 draadjes aan elkaar solderen tot 2 draadjes en dan dat draadje aan een stekken solderen wat stroom afgeeft?

Groet,

Peter

[Romar]

In het model probeer ik altijd al zoveel mogelijk draden samen te voegen.
Voor de vaste voeding gaan er dan maar 2 draden het model binnen.

Alle minnen van rood en wit doe ik bij elkaar, en de + van rood bij elkaar en de + van wit bij elkaar, dus dan heb je 3 draadjes over, op de + van rood en op de + van wit soldeer je een weerstand (waardes zie bericht Sander) en dan kunnen ook die op 1 draadje gezet worden, zo komen er 2 draadjes uit het model voor de vaste voeding.

Om het te laten werken heb je een trafo nodig, een groen fleischmann of een grijze mehano bijvoorbeeld, een analoge trein trafo dus. Maar ook conrad heeft wel wat in het assortiment.

Voor het zwaailichtje heb je nog een printje nodig om tussen de voeding en lampje te zetten.
Hier heeft conrad diverse printjes voor in het assortiment, maar ook Busch heeft hier wat voor als het goed is.


Romar

Oh ja, uitleggen is niet zo mijn sterkste kant, hoop dat het duidelijk is.

[Menno]

SMD LEDs 0402

rood: http://www.conrad.nl/ce/nl/product/156292/
blauw: http://www.conrad.nl/ce/nl/product/181090/
wit: http://www.conrad.nl/ce/nl/product/157925/
geel: http://www.conrad.nl/ce/nl/product/156293/
oranje: http://www.conrad.nl/ce/nl/product/157920/

Sander, ik begrijp dat je 0402 LEDs adviseert, maar voor iemand die zelf al zegt een leek te zijn op het gebied van elektronica lijkt me dat niet het beste advies.

Topicstarter: 0402 SMD LEDs is een bepaalde afmeting van de LED: een 0402 LED heeft ongeveer een afmeting van 0,8 x 1,0 mm. Deze maat is voor velen hier te hoog gegrepen, dus die gaan met 0603 aan de gang (uit m'n hoofd 1,6 x 1,2 mm)
Het nadeel is dat deze wel eens te groot zijn om in een voertuig te plaatsen.

Wil je echt de 0402 LEDs, oefen dan eerst met deze onderdeeltjes. Desnoods bestel je 0402 SMD weerstanden: die zijn veel goedkoper dan LEDs, maar verder net zo groot. Een aantal kapot solderen is dan niet zo'n ramp.

Je kan weerstanden in het model plaatsen, maar ook alle LEds afzonderlijk naar buiten voeren: je model staat toch stil.

[Pedroo]

Bedankt Romar ik ben begin het licht ergens te begrijpen.
Ik zal morgen eens op conrad neuzen wat ik denk nodig te hebben.
En heb nog wel ergens een oude trein trafo van vroeger

Geeft niks ik ben alleen niet zo goed in dit soort dingen te snappen haha

Uiteraard als ik de spullen heb laat ik in dit draadje zien wat ik doe en dan maar hopen dat ik het goed doe

Groet,

Peter

[Sander]

Afhankelijk van de ruimte die je hebt in je model bepaal je welke LED's je gaat gebruiken.

mvg,
 Sander

[JaJo]

Geeft niks ik ben alleen niet zo goed in dit soort dingen te snappen haha

Waarom begin je dan met zoiets moeilijks?

Gr. Jaap

[memen]

Topicstarter: 0402 SMD LEDs is een bepaalde afmeting van de LED: een 0402 LED heeft ongeveer een afmeting van 0,8 x 1,0 mm. Deze maat is voor velen hier te hoog gegrepen, dus die gaan met 0603 aan de gang (uit m'n hoofd 1,6 x 1,2 mm).

Afmetingen van de smd codes:
0402 = 1,0 x 0,5 mm
0603 = 1,6 x 0,8 mm
0805 = 2,0 x 1,3 mm
Enzovoort.

Groeten,

Rauke

[Pedroo]



Waarom begin je dan met zoiets moeilijks?

Gr. Jaap

Ik vindt het tijd worden om het te leren want ik wil het zo graag kunnen

Groet,

Peter

[willem22]

Ter aanvulling als je de smd ledjes niet kan voorzien van draad .
0402 = 1,0 x 0,5 mm deze met draad.
0603 = 1,6 x 0,8 mm deze met draad.

Ik heb ze nog hier ook gebruikt voor Fallercar.

wil.

[Pedroo]

Goed vandaag bij Wentink geweest en die hebben mij alles even uit gelegd.

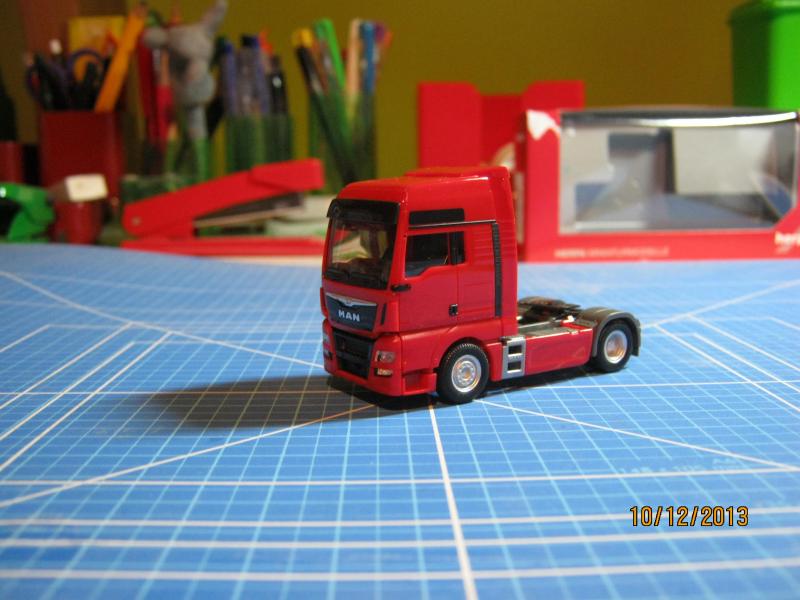

Ik heb gekozen om voor een trekker model te gaan i.p.v een personen wagen, omdat een trekker is makkelijker is ( denk ik)

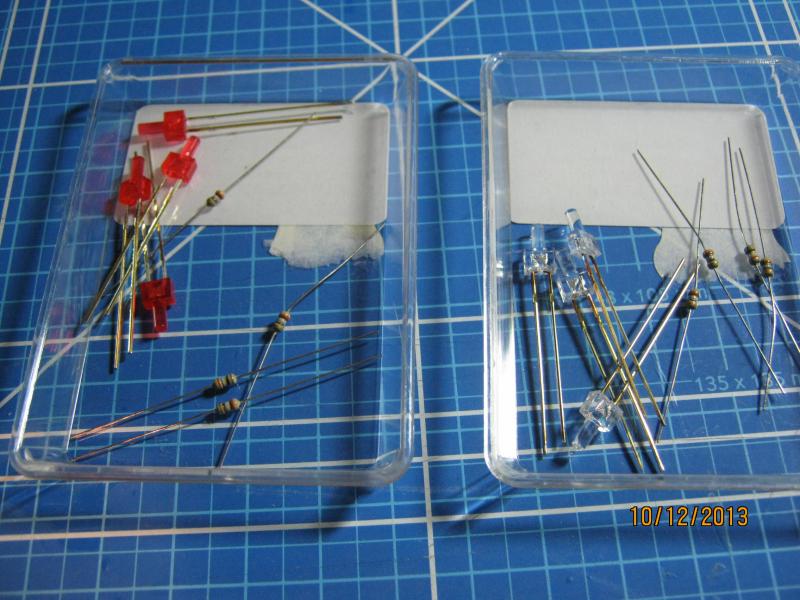

Ik heb ook gelijk leds mee genomen waar al een weerstandje bij zit. Het zijn geen smd leds!
Ik heb gekozen voor deze puur omdat ik dat voor nu makkelijker vindt.

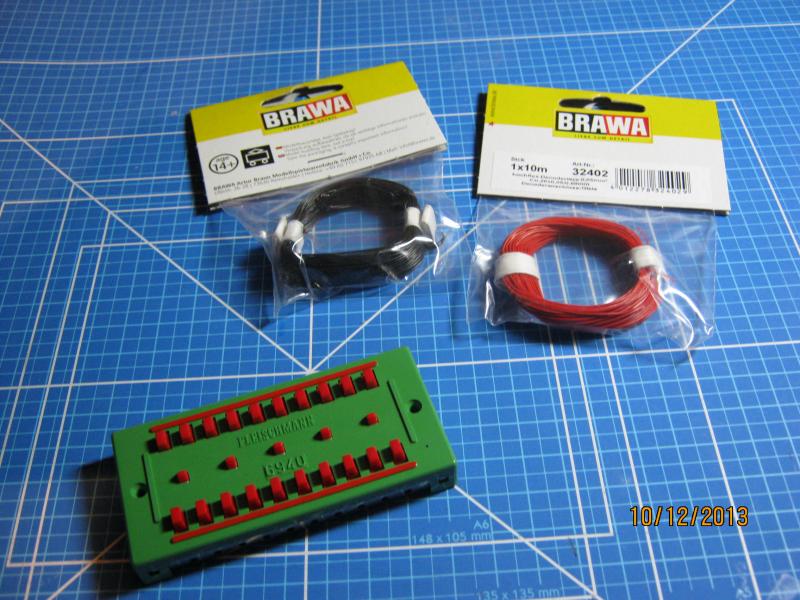

Ook heb ik draadjes en een verdeel plaatje gekocht zodat ik meerdere voertuigen tegelijk kan laten branden.
