B174 Faller overweg, analoog inbouwen als EBO.

[dimo1_dimo1]

een octocoupler is een systeem dat 2 stroomkringen van elkaar scheidt.. niet dat een trein kan detecteren.. je zult hiervoor een lichtsluis of een reflectiesensor bedoelen..
om servo`s aan te sturen met een arduino is er niet veel meer nodig dan wat draad.. er is namelijk een bibliotheek beschikbaar die de pulsen die een servo nodig heeft kan genereren..
de vraag voor een schakelaar snap ik niet helemaal.. bedoel je hoe je een schakelaar aan de arduino hangt zodat deze daardoor een actie gaat uitvoeren?
het aansturen van de leds van de overgang zou je eventueel ook door de arduino kunnen laten doen
het aansturen van de leds van je sein is ook makkelijk te doen met de arduino..
voor de leds moet je dan enkel even de juiste weerstand berekenen om ze zo lang mogelijk te kunnen laten branden op 5Volt(dit is het voltage dat uit de digitale uitgangen van de arduino komt)

[NS264]

Ow , dan moet ik toch die infrarood-sensoren gebruiken, hoe die dingen heten moet ik even opzoeken.

Met die schakelaar bedoel ik dat ik nog steeds vanaf het vertrekpunt "halte" de overweg zelf in kan schakelen zoals een machinist dat met een schakelkastje op het perron doet. Na de overweg rijdt de trein door de sensoren en die activeren de overweg weer "stand open. Hetzelfde gaat gelden voor de richting van de AKI.

Wat de weerstanden betreft, ik weet niet hoe ik ze berekenen moet. Wat ik wel kan is de aangegeven schema's volgen en bouwen.
Hopelijk kun je of forum daar nog tips geven.

Kan je ergens die symbolen vandaan plukken zodat ik een tekening kan maken?

Gr Koen.

[dimo1_dimo1]

een schakelaar aansluiten op de arduino is simpel..
je sluit het ene deel van de schakelaar op de ground aan en het andere op een digitale input aan..
vervolgens kun je in de arduino de pulup resistor activeren door het poortje hoog te zetten:
digitalWrite(-poortnr-, HIGH);
(-poortnr- vervangen voor het poortnummer)
en dan is de staat van de schakelaar uit te lezen door:
digitalRead(-poortnr-);
te gebruiken

welke symbolen heb je nodig? die van een infrarood lichtsensor?


de weerstand bereken je door het verschil in voltage van de led met de 5v te delen door het vermogen van de led..
dus voorbeeld: led 3.2Volt en 20mA
het verschil is dan 5-3.2=1.8 en dat delen door 0.02(basiswaarde is ampere) is 90 Ohm

[NS264]

  Nu wordt t serieus.

Dank voor het schema. Ja ik bedoel of je ergens zo'n schema als deze kan intekenen.
Voor instellen van arduino heb je niks speciaals nodig?

Gr Koen.

[HeRo]

Nog een handig hulpmiddeltje.

http://faq.tweakers.net/cme/ledweerstand.html

[dimo1_dimo1]

voor de arduino moet je de arduino omgeving downloaden, in deze omgeving kan je dan de code schrijven om de arduino functionaliteit te geven..
heb eventueel nog wel een engels boek met wat basis dingen over de arduino voor je, als je interesse hebt moet je me even een pb sturen

[NS264]

Kan ik met de arduino nog meer aansturen of moe je voor elk proces 1 arduino aanschaffen?

Gr Koen.

[dimo1_dimo1]

Als je het programmeren goed doet kan alles op 1

[NS264]

Zal proberen te verkleinen....ahum.

[dimo1_dimo1]

Wat moet dat plaatje voorstellen?
Mis wat uitleg geloof ik...

[Herwim Frank]

Hallo Koen

Ik denk laat ik het draadje van Koen nog eens bekijken.
Je begon een tijdje geleden met de bouw van een Faller overweg, stukje plastic en aansturing
van de bomen en nu zie ik dat je bezig bent met de moeilijkste elektronische schakelingen
zoals bijv. een arduino zou niet weten wat dat is trouwens, zag dat ooit eens bij Conrad.
Waar ben je nu momenteel eigenlijk mee bezig, werken de overweg bomen al of ben je een beetje
afgedwaald of misschien ben ik wel even niet aangesloten
gr.
Herwim

[NS264]

@Herwim. Ik probeer grip te krijgen op elekrtronica en die arduino lijkt me heel geschikt voor de serie schakelingen die kort opelkaar volgen in mijn situatie. En ik had ook nog nooit hiervan gehoord .
En ik probeer de kosten te drukken want ik heb ook het plan om zelf seinen te maken.

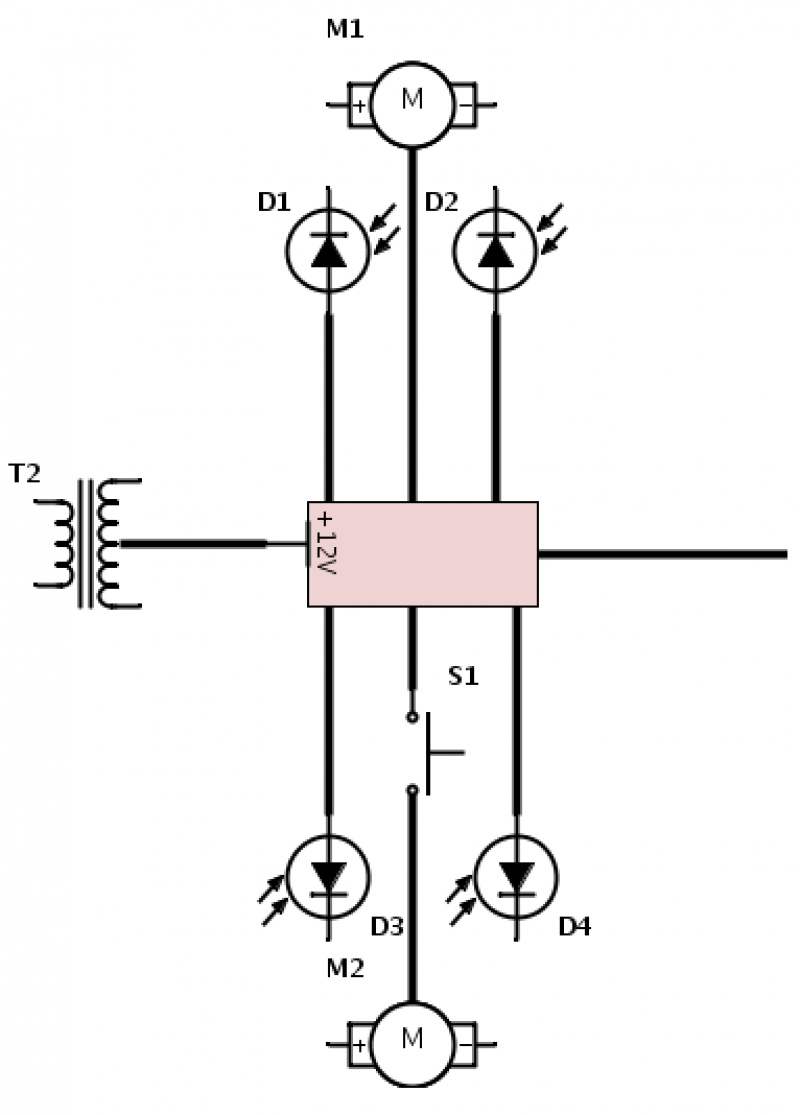

Van links nr rechts:
- lichttrafo, draden nr de arduino.
- 1e linksboven en onder  is 1e infraroodsensorset, EBO sluiten.
- 2e boven is servo 1. Voor 1 spoorboom.
- 3e boven en onder is 2e infraroodsensorset, EBO open,
-  ertussenin 2e servo met een schakelaar/drukknop ertussen.

Verder weet ik niet of ik de goede symbolen gebruik of plaats.
Als er nou 1 kant en klaar schema met alles erin was...

Gr Koen.



[dimo1_dimo1]

Waarom onderbreek je een servo met een knop?

[NS264]

Dat is dat truukje van mij, de EBO bedienen voor vertrek uit halte. Waar moet ik die anders intekenen?

Gr Koen.

[NS264]

Eu, die andere servo moet natuurlijk ook verbonden worden met die knop....

Gr Koen.
