Simpele Multi-/LokMaus / Roco-/LocoNet / LokPilot compatible DCC module booster

[HansQ]

@Timo: Dat heeft twee nadelen. Ten eerste kan de booster dan alleen signalen aan die geen "rust" kennen zoals standaard NMRA-DCC. Een Selectrix SX of SX2 signaal kent wel "rust" momenten. Ten tweede heb je dan het nadeel dat de booster altijd stroom levert, ook al is er geen echt valide signaal. Maar dat laatste zou je inderdaad met een "DCC detector" kunnen opvangen.

Ik denk even na over het vervangen van de dubbele optocoupler door een enkele en het gebruikt van ENABLE voor het "rust" gedrag. Als er dan nog steeds een SX signaal doorheen kan wat "leesbaar" is, is het een mogelijkheid... Bedankt voor de tip!

[HansQ]

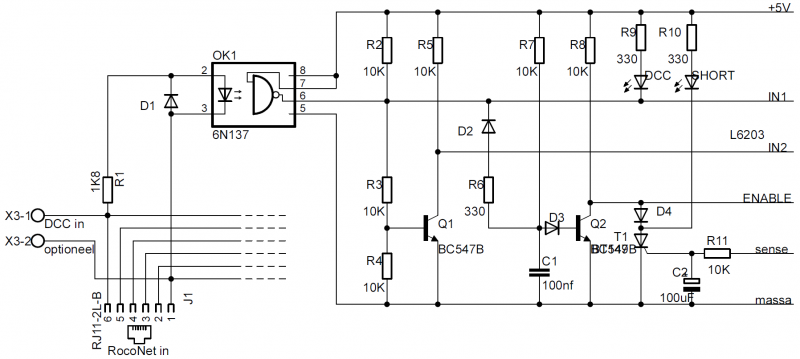

Ideeetje met enkelvoudige optocoupler:



Er zitten vast nog wel een paar fouten in, maar het principe zou moeten werken voor NMRA-DCC.
Ik zit nog met een paar vragen...
- Volgens mij is de BC547 snel genoeg voor signalen in de orde grootte van 1 Mhz moet ik checken.
- Q2 gaat geleiden als de basis boven de 0,7V komt volgens mij. Dat is een beetje snel. Dus ik denk dat R7 groter moet en er bij D3 nog een weerstand of nog een paar extra diodes moeten...

[Karst Drenth]

DCC is maar 16,666666 kHz, Motorola Wisselcommando's 38Khz... Dus dat kan die BC547 prima doen

1uF Elkootje voor C1 en R2, R3, R5 4k7 nemen krijg je wat steviger flanken.

[Dirk J]

Als OK1 niet actief is, wordt IN1 niet hoger dan ca. 3V. Is dat voldoende?

[Karst Drenth]

Had ik ook al gezien Dirk,

Denk dat Hans daar wel rekening mee gehoudenb had. Zo niet, heeft Hans nog wat huiswerk

[Dirk J]

Is ook niet zo moeilijk. BC547 vervangen door een BC557, de emitter aan +5 en een paar weerstanden verplaatsen. Klaar is Hans.

[gvandersel]

Kan nog makkelijker. Maak R4 100k en je bent van dat probleem af. Eventuele lekstromen worden voldoende afgevoerd door deze weerstand. Overigens de ingang van de L6203 is TTL compatible en zou 2V net genoeg moeten zijn.

Groet,

Gerard van der Sel.

[gvandersel]

Overigens kan het nog makkelijker. Doe niets, want parrallel aan R2 staan de LED en een weerstand van 330 ohm. Dit is voldoende voor een stevige pull-up.

Groet,

Gerard van der Sel.

[Dirk J]

Gerard, ik zou zeggen probeer het maar uit, het kon nog wel eens tegenvallen. De waarde van R4 doet er niet zoveel toe: de spanning daarover is nooit meer dan de BE spanning van de BC547.

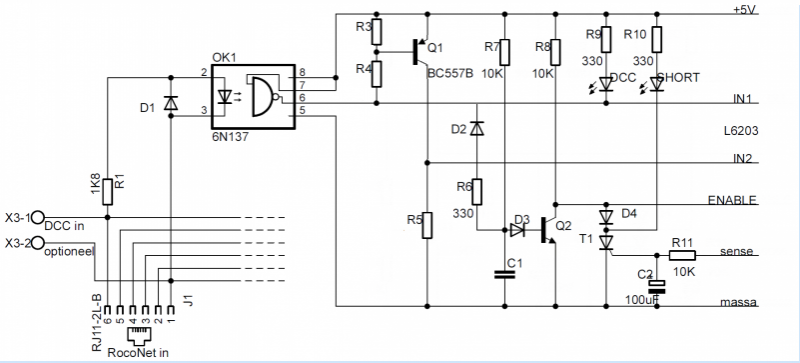

Maak er dit van, dat werkt zeker en scheelt ook nog een weerstand:

[Dirk J]

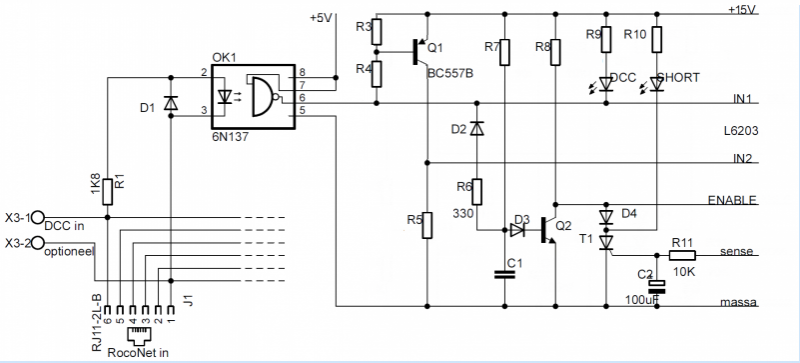

Nog een opmerking: in het schema van het prototype staan de pullups voor IN1 en IN2 naar +15V; hier komen IN1 en IN2 niet hoger dan +5V.

[Dirk J]

Maar ook dat is simpel op te lossen:

[Dirk J]

- Q2 gaat geleiden als de basis boven de 0,7V komt volgens mij. Dat is een beetje snel. Dus ik denk dat R7 groter moet en er bij D3 nog een weerstand of nog een paar extra diodes moeten...

Als we dan toch bezig zijn:

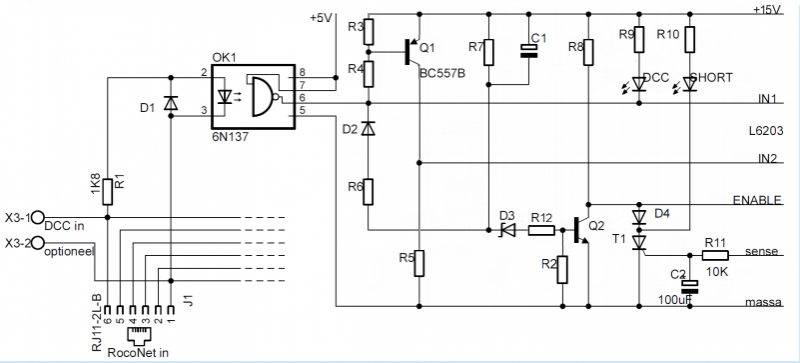

Nog een aanpassing: door C1 te verplaatsen garandeer je bij het inschakelen van de booster dat Enable laag is, zodat er geen inschakelspanningen op de baan komen.

De waarde voor D3 is mede afhankelijk van hoe je R6, R7 en R12 kiest, maar ergens tussen de 6 en 10V moet te doen zijn.

[gvandersel]

Hans,

Ik weet niet wat de schakeling nu gaat doen, maat alle ingangsspanningen van de L6203 liggen nu op max 15v. Dit gaat zoals ik de datasheet lees niet werken. ( Tenzij je een rookgenerator wil bouwen natuurlijk.)

Groet,

Gerard van der Sel.

[Dirk J]

Dat is eenvoudig te repareren:

[gvandersel]

Even de rekenmachine bij het eerdere ontwerp gepakt.

Even herhalen (eerdere ontwerp):

De discussie gaat over weerstand R3. Een paar aannames:
De collector stroom door Q1 is 5 mA (beetje afhankelijk van de L6203)
De versterking van Q1 is 100 (Is eigenlijk veel groter)
Dan wordt de maximale weerstand tussen de +5 V en de basis: 5 : 5 * 10 ^-3 : 100 = 100k.
De weerstand van 10k (R2) blijft zitten. Dan kan de weerstand R3 vergroot worden tot 90k. We kiezen voor de zekerheid voor 47k. Nu zal de spanning op IN1 ongeveer 4 V zijn.
Volgens mij komt nu het oude schema toch weer in beeld.

Groet,

Gerard van der Sel.
