Fleischmann wissel + led signalering + seinaansturing

[Red-Eagle]

Bedankt voor de bijdrage Heinz. Ik heb nog wel een praktisch vraagje. Voor de leds heb ik mooie metaalkleurige ledhouders gekocht, alleen passen hier geen 3 pootjes in. Zijn deze er ook voor de 3 pootjes?

[Heinz Kellerbach]

Hallo Stefan,
ik denk dat je die led-houders die je hebt, ook voor de bicolor leds kunt gebruiken.
Je moet alleen nu bicolor leds kopen met de passende diameter voor jou led-houders.
Kijk maar bij Conrad of Reichelt, daar vind je zeker wat je zoekt.
groeten! Heinz

http://www.conrad.de/ce/de/Search.html?search=duo+led
http://www.conrad.de/ce/de/overview/0212420/LED-Fassungen-Metall
http://www.reichelt.de/LEDs/2/index.html?;ACTION=2;LA=2;GROUPID=3014

[Red-Eagle]

Die ik nu heb zitten maar 2 gaatjes in het plasticdopje dat aan de onderkant er overheen zet. Je krijgt geen 3 pootjes erin omdat de bovenkant van de ledhouder daar te smal voor is. Dan moet ik 5mm led houders gaan gebruiken voor de 3 pootjes duo led?

[Red-Eagle]

Iemand idee. Conrad zegt dat ze in ieder geval niet hebben.

[Red-Eagle]

En radiobeurs louter ook al niet. Heb het idee dat ze gewoon niet bestaan.

[p.heinst]

Red-Eagle

Kijk eens op onderstaande pagina.

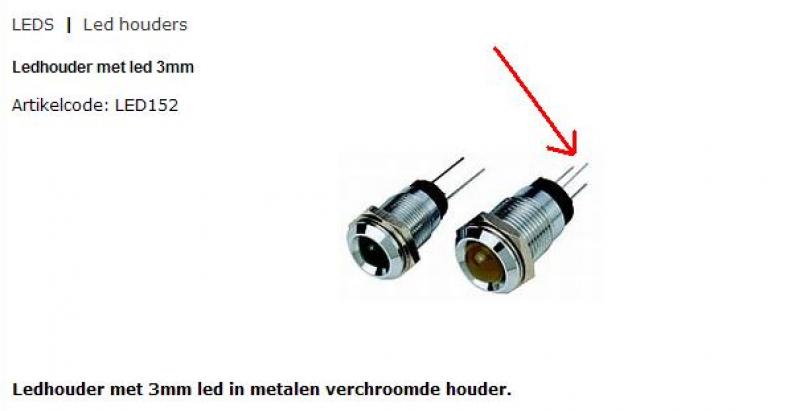

Op de afbeelding zijn ledhouder waar leds met 3 pootjes in kunnen, zijn er ook in kunstof uitvoering.

http://www.budgetronics.eu/index.php?item=&action=page&group_id=10000012&lang=NL




Gr Piet

[Red-Eagle]

Bedankt Piet,

En nu hopen dat ze ze ook hebben zonder led erin.

Ik heb echt al meerdere zaken gebeld, maar niemand kent ze of kan ze krijgen.

[p.heinst]

Red Eagle

Dit zijn de houders, dus zonder led erin


Gr Piet

[Red-Eagle]

Beste Piet,

Die op het plaatje zijn met leds staat er ook op. Ik heb ook een email geschreven naar hun. Ik kreeg deze reactie:

De LED in de ledhouder is er eenvoudig uit te halen dus daar kan je ook een andere LED in zetten. Alleen zal je zelf even moeten knutselen om het derde gaatje te maken in het plastic dopje in de ledhouder. Ledhouders met 3 gaatjes voor bi color leds zijn er volgens mij niet.

[p.heinst]

Red Eagle,

Als het helemaal niet lukt met die zilverkleurige ledhouder, gebruik dan gewoon zwarte van kunstof.

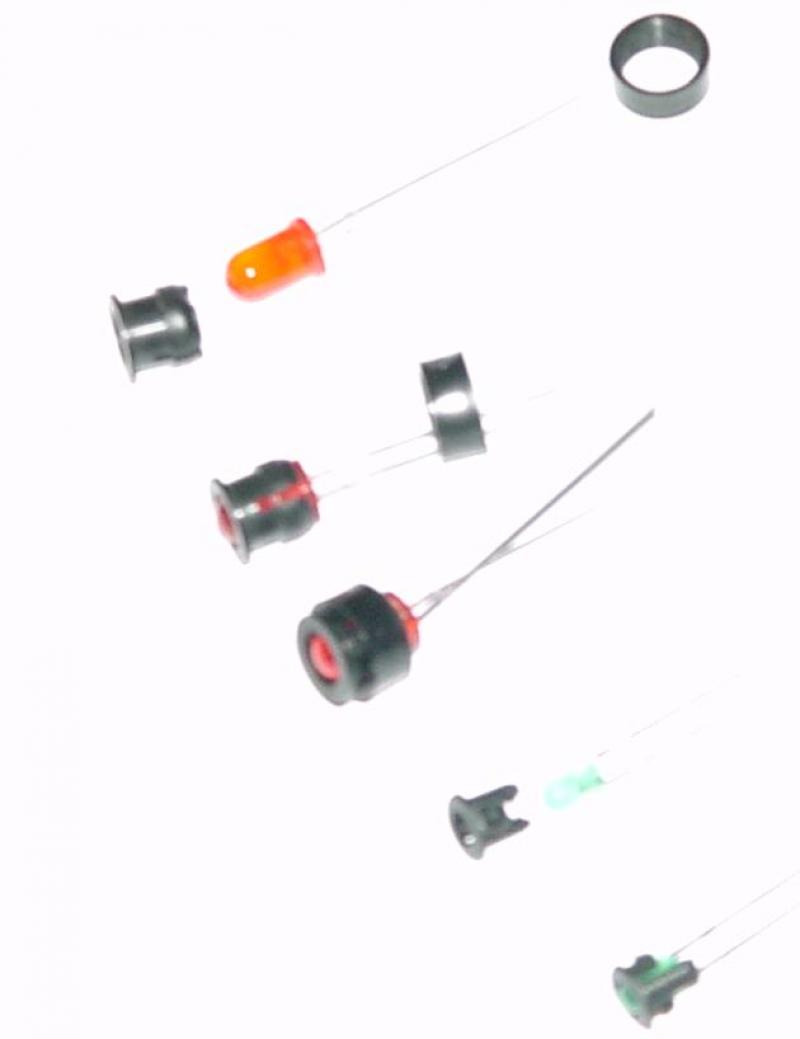

ik doe er een afbeelding bij.
Rode zij 5 mm led en de groene 3 mm, alle ander kleuren ook bruikbaar

Je boort een gaatje waar het plastik dopje door kan en je steekt het dopje (links) erdoor en dan de led erin vanonder en de ring er overheen (volgorde van boven naar beneden) en bij de 3mm gaat dat ook zo alleen is bij deze geen ringgetje bij maar moet passend in het gat zitten.

Het maak niet uit of er 2 of 3 pootjes aan de led zitten, deze passen en makkelijk maar niet in zilver, kosten enkele euro centen per stuk en verkrijgbaar in bijna iedere electronica zaak



Gr Piet

[Heinz Kellerbach]

Hallo Stefan,

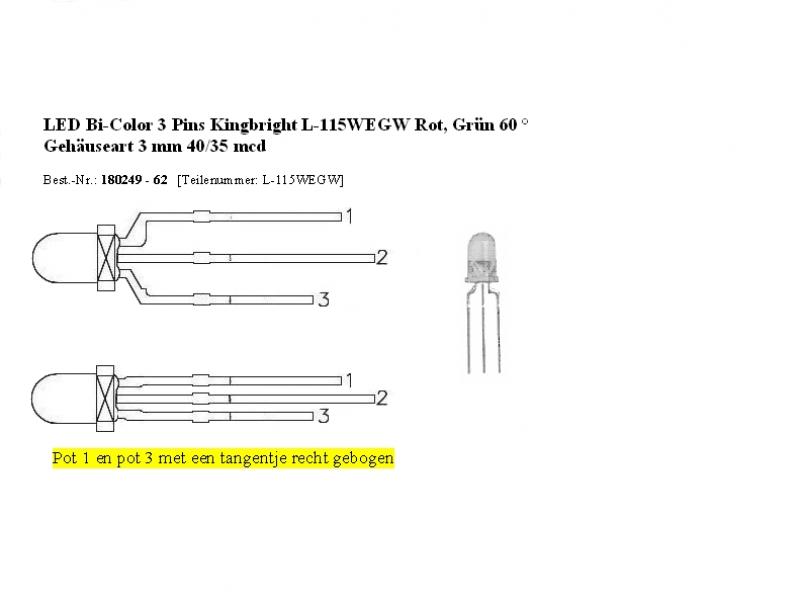

ik heb tot nu toe alleen 5mm duo-leds gekocht en da kreeg ik direct voor de led houder  het passende dopje met 3 gaten er in. Maar de duo-led passt, zo als je het koopt, niet in de led houder, daarom moest ik de potjes 1 en 3 met een tangetje voorzichtig naar binnen buigen. Of dat ook met een 3mm led  kan weet ik niet. Als het kan en je hebt geen dopje is dat niet erg, als de bedrading van de led maar niet aan de binnenkant van de led houder raakt. Daarna soldeer je de bedrading aan de 3 potjes en dan schuif je een PVC-isoleerschlangetje daar overheen. Maar je kunt ook een ventielslangetje voor een Dunlop- fietsventiel gebruiken dat is heel elastisch. Nu plaats je de diode in de led houder en met een beetje lijm zet je hem vast (misschien met een paar druppels hete-lijm van achteren). Als dat niet lukt, stuur mij dan maar een mailtje, want ik kijk niet zo vaak in het forum, dan zullen we wel een andere oplossing vinden.

[Red-Eagle]

@Piet De zwarte houders moet wel lukken zo te zien.

@Heinz Ik heb geen idee of je het kan buigen. Zal het van het weekend eens proberen, kan hooguit een ledje kosten. Mocht het te lastig zijn, dan ga ik gewoon voor de zwarte houders

In ieder geval bedankt voor de hulp beide

[Red-Eagle]

De ledjes buigen gaat echt niet lukken helaas, dus ik ga voor de zwarte houders.

Ik heb vandaag een schakeling gemaakt en hij werkte  . Naar aanleiding van dat heb ik toch een paar vraagjes. Weet iemand welke de kleur groen geeft, de lange of de korte poot
Het moeilijkste is nog om te bepalen hoe de wissel wordt aangesloten en welk ledje geeft de rechtdoorstand aan.

In eerste instantie deed hij het niet bij een wissel. Het knopje bewoog wel een beetje, maar schoof niet echt op. Is een nieuwe digitale schakelaar. Iemand ervaring met retour brengen van deze dingen. Moet je deze naar fleischmann of naar de zaak waar die gekocht is?

[Martin Hornis]

Iemand ervaring met retour brengen van deze dingen. Moet je deze naar fleischmann of naar de zaak waar die gekocht is?

Retour naar de zaak waar het gekocht is. Zij maken een keuze:
a) repareren het;
b) laten het repareren;
c) sturen het retour naar Fleischmann;
d) geven een vervangend exemplaar.

[Remunj]

In eerste instantie deed hij het niet bij een wissel. Het knopje bewoog wel een beetje, maar schoof niet echt op. Is een nieuwe digitale schakelaar. Iemand ervaring met retour brengen van deze dingen. Moet je deze naar fleischmann of naar de zaak waar die gekocht is?

Uiteraard terug naar de winkel waar je ze gekocht hebt. Daar heb je zaken mee gedaan en niet met Fleischmann. Dat noemen ze garantie
Als je auto kapot is ga je toch ook niet direct naar de fabriek.

Gr.
Eric
