Auteur Topic: infrarood reflectie lichtsluis (gelezen 4379 keer)

P Rehorst · « **Gepost op:** 01 April 2013, 16:25:24 »

Mede spoorders

Is er iemand die ervaring of een schema heeft voor een infrarood reflectie lichtsluis.

Groeten
Piet Rehorst

Fransx · « **Reactie #1 Gepost op:** 01 April 2013, 17:22:05 »

Hoi Piet

Er is al veel hierover, je kan zoal lezen wat mijn bevindingen zijn, het is wel reflectie maar als je de zender ergens anders plaatst dan is het een lichtsluis.

http://forum.beneluxspoor.net/index.php/topic,48244.msg775690.html#msg775690

Groeten Frans

Gert Arkema · « **Reactie #2 Gepost op:** 01 April 2013, 18:22:04 »

Als je goedkoop wilt experimenteren, een Dettol No-touch zeepdispenser heeft z'n lichtsluis om de pomp te activeren. Verkrijgbaar bij elke drogist en na gebruik valt-ie van tafel, is stuk en klaar voor het tweede gebruik....

Fransx · « **Reactie #3 Gepost op:** 01 April 2013, 20:18:09 »

Hallo Piet

Heb er twee foto's bij gedaan zoals ik ze ga gebruiken in mijn schaduw station, in principe heb je er slechts 3 componeneten voor nodig. Voor beveiliging heb ik een diode ingezet ter voorkoming van verkeerde aansluiting spanning en een weerstand in serie met de zend diode om deze minder gevoelig te maken.
Aansluiting achterkant zijn 3 draden, twee voor de voeding, kan tussen de 5 en 15V zijn, voorkeur is voor mij 5V en een draad voor signalering.

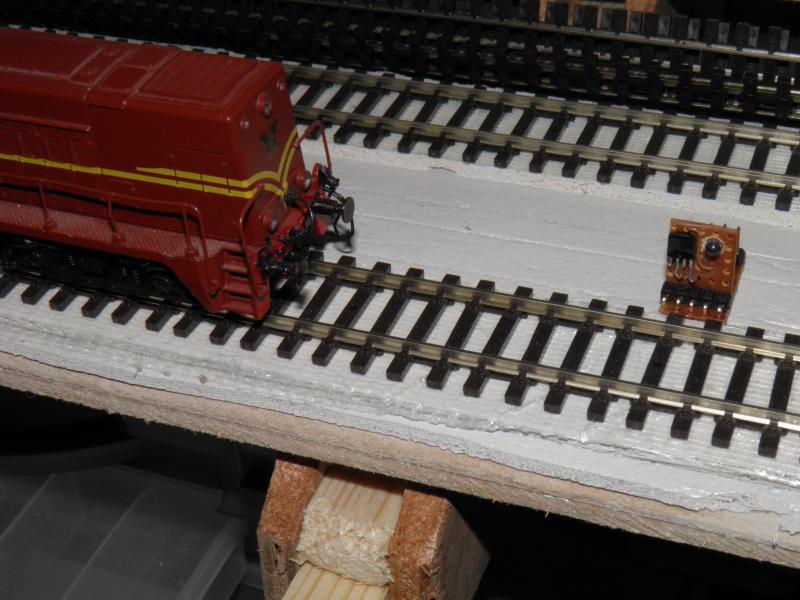

De voorkant, detectie zijde:

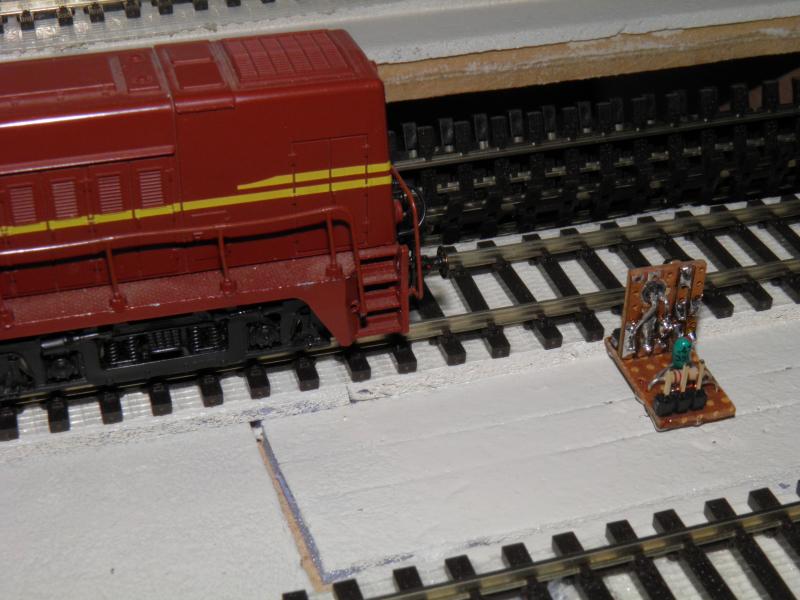

De achterkant:

Op deze manier worden ze in het schaduwstation geplaatst en als test op de hoofdbaan, later worden ze op de hoofdbaan in de rails geplaatst.
Nog even het stroom verbruik bij 5V is minder dan 7mA, bij 9V is dit minder dan 8mA.

Groeten Frans

Nico Hoogerwerf · « **Reactie #4 Gepost op:** 01 April 2013, 22:03:26 »

Hallo Frans,
Heb je met deze IF471f veel last dat van andere detectors? Ik bedoe als je op betrekkelijk korte afstand van elkaar meerdere detectors hebt staan ( dus voor verschillende sporen), dat ze elkaar beïnvloeden/ storing geven?
Grtz
Nico

Fransx · « **Reactie #5 Gepost op:** 02 April 2013, 18:32:08 »

Hallo
Nee geen probleem ermee, heb wel wat voorzorg maatregelen genomen.
- ten eerste de voedings spanning is 5V
- heb ook een weerstand in serie gezet met de IR zender, mijn situatie 150 ohm
- ook heeft elke module een eigen gestuurde IR zender maar dat is ingebouwd en
behoord bij deze ontvanger.

Hierdoor wordt de reflectie beperkt tot ongeveer 5 a 7 cm en voldoet goed.
Indien je nog minder gevoeligheid wil hebben kan je de weerstand verhogen naar bijvoorbeeld 180 of 220 ohm.

Een tweede IR reflectie schakelling heeft tot ongeveer 5 a 7 cm geen invloed, doe er wel een klein kapje om de ontvanger heen, alleen om de achter en zijkanten.

Groeten Frans

Heinz Kellerbach · « **Reactie #6 Gepost op:** 04 April 2013, 21:52:20 »

Hallo Piet,
ik gebruik all jaren infrarood reflectie-lichtsluisen en dat zonder problemen.
Ik gebruik de CNY70 reflectie-lichtsluis in verbinding met een LM567 dat is een Ton- Decoder. De LM567 voed de CNY70 met een wisselspanning van b.v. 2,5 kHz. De LM567 reageerd alleen op gereflecteerd licht welk met de zelfde tact binnen komt. Daarom is vreemd licht ook geen probleem. De uitgang (aansluitpunt

kan tot 100mA belast worden. Hiermee kun je nu alle kanten op b.v. een relais aansturen of een geheugenelement aansluiten. Het enigste probleem wat er bestaat, is een korte impuls aan punt 8 bij het inschakelen van de voeding, dat los je op als je eerst de LM567 inschaakelt en daarna de rest.
Groeten Heinz
