Tips voor baanverlichting: TL, LED of halogeen

[Bert Roefs]

IK heb een soort van vitrinekastje met daarin 14 of 15 latjes van een centimeter of 4 diep.
Deze latjes hebben een breedte van 82 cm.
Als ik nou ieder latje wil voorzien van een dimbare warmwitte ledstrip, dan zou ik 2 van die rollen nodig hebben.
Eea betekend echter wel dat ik er allemaal losse stukken van moet maken en die dan op een of andere manier moet doorverbinden.

Is dat goed te doen en zo ja, hoe is dat dan het makkelijkste of zijn er een soort verloopsnoertje nodig?

Bert

[Menno]

Ik gebruik een oude ATX-pc voeding, die levert voldoende vermogen  (max 15A op de 12v lijn). Dit voor ongeveer 12 meter led verlichting (2x warmwit en 1xRGB). In combinatie met 2 DMX-controllers en 1 DMX-player. Zie ook mijn bijdragen in dit draadje en mijn eigen draadje

Controleer alsjeblieft of de voeding kortsluitvast is. Menig computervoeding is het niet namelijk.

Met dergelijke vermogens zijn smeulende kabels zo gepiept...

De meeste LEDstrip kan je prima met een huishoudschaar doorknippen en door middel van solderen op de eilandjes met draad doorverbinden. Je dient alleen de siliconen (of wat het ook is) die er ter afdekking eventueel overheen zit, weg te halen met je vinger of een mesje.

Uiteraard kun je de LEDs alleen per 3 inkorten. Afhankelijk van het aantal LEDs per meter betekent dat een bepaalde maximum-lengte, waarbij je misschien niet je hele latje kan verlichten.

[Ronaldk]

Controleer alsjeblieft of de voeding kortsluitvast is. Menig computervoeding is het niet namelijk.

Met dergelijke vermogens zijn smeulende kabels zo gepiept...

Hij komt uit een oude bedrijfsmodel, was maximaal 3 jaar oud. En er zitten verschillende 12v lijnen in. Die aparte lijnen kunnen maximaal tot een bepaald Ampère belast worden. Bij dit model stond het netjes op de sticker op de kast. Maar je hebt gelijk dat je mogelijk wat smeulende kabels kan krijgen

Als ik nou ieder latje wil voorzien van een dimbare warmwitte ledstrip, dan zou ik 2 van die rollen nodig hebben.
Eea betekend echter wel dat ik er allemaal losse stukken van moet maken en die dan op een of andere manier moet doorverbinden.

Is dat goed te doen en zo ja, hoe is dat dan het makkelijkste of zijn er een soort verloopsnoertje nodig?

Bert, geen enkel probleem om in China een 2 rollen te bestellen dan ben je voor een euro of 50 klaar inclusief voedingen. Neem dan wel rollen met 5050 leds. De watervaste versie (de ingegoten ledjes) kan wel maar hoeft niet. De strips kan je inderdaad gewoon inkorten (knippen met een schaar) en met een paar draadjes van (0,14mm2) doorverbinden.

Let bij het aanbrengen op de latjes dat je de strips vastlijmt. De plakstrips houden het niet helemaal goed. Bij langdurig branden gaan ze los hangen. Ervaring mee Er zijn mensen op het forum die netjes een aluminium strip als plak basis hebben om de ledsstrip meer koel oppervlak te geven.

Groeten Ronald.

Groet Ronald.

[eenop87]

Is het eigenlijk wel nodig om naast een RGB strip nog een (warm) witte strip te monteren?
Je kan immers met RGB alle kleuren maken.
Mogelijk geeft RGB een lagere lichtopbrengst, maar dat is op te vangen door extra strips.
Graag de mening van ervaringsdeskundigen.


m.v.g.

Gerrit

[Marc tramt]

Op de Nederlandse Modelspoordagen in Rijswijk sta ik met mijn BNLS-module bak die ik van RGB-LED's ga voorzien. 5 Meter LED, adapter en regelaar kwamen gisteren binnen (eergisteren besteld!). Omdat de baan toch nog volop in opbouw is mag iedereen die belangstelling heeft de verlichting eens goed komen bekijken en met de afstandsbediening en kleuren komen spelen.

[Ronaldk]

Is het eigenlijk wel nodig om naast een RGB strip nog een (warm) witte strip te monteren?
Je kan immers met RGB alle kleuren maken.
Mogelijk geeft RGB een lagere lichtopbrengst, maar dat is op te vangen door extra strips.

@Gerrit, je krijgt geen mooi wit licht uit RGB-strips. Warmwitte strips zijn echt nodig. Als je in het draadje van Karst kijkt dan zie je wel wat verschil. Ik zag destijds op een beurs bij een baan zonder Withe strip. Dat gaf een blauwige gloed over de baan.

Groet Ronald

[Marc tramt]

Ben benieuwd.

[Bert Roefs]

Bert, geen enkel probleem om in China een 2 rollen te bestellen dan ben je voor een euro of 50 klaar inclusief voedingen. Neem dan wel rollen met 5050 leds. De watervaste versie (de ingegoten ledjes) kan wel maar hoeft niet. De strips kan je inderdaad gewoon inkorten (knippen met een schaar) en met een paar draadjes van (0,14mm2) doorverbinden.

Let bij het aanbrengen op de latjes dat je de strips vastlijmt. De plakstrips houden het niet helemaal goed. Bij langdurig branden gaan ze los hangen. Ervaring mee Er zijn mensen op het forum die netjes een aluminium strip als plak basis hebben om de ledsstrip meer koel oppervlak te geven.

Groeten Ronald.

Groet Ronald.

Ronald,

Bedankt voor de tip.
Denk je dat ik aan 1 voeding voldoende heb en zo ja, moet ik dan met een bepaalde sterkte van de voeding rekening houden?

Bert

[Ronaldk]

Karst gaf het al aan. Een voeding van 6 tot 8 ampère is meer dan voldoende.

Groeten Ronald

[Bert Roefs]

Nog 1 vraagje:

Zijn deze leds ook te dimmen?

Bert

[ronald1956]

Ja hoor , dimmertje bijbestellen voor een paar euro (of iets meer als je afstandbediening erbij wil)

[Bert Roefs]

Zo, nog even een laatste (hoop ik) vraagje over de LED-strips aan beide Ronalds.

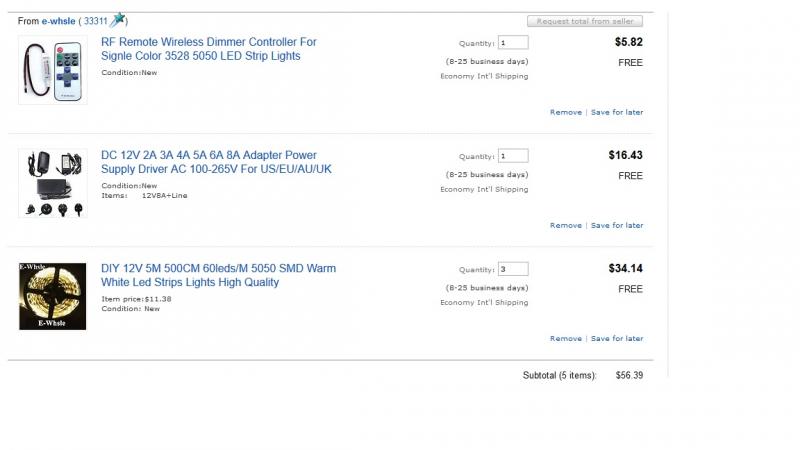

Als ik onderstaande bestelling plaats heb ik dan alles wat ik nodig heb en heb ik dan ook het goede?
Of ik 2 of 3 rollen nodig heb, weet ik nog niet precies want dat moet ik nog even uitrekenen maar het gaat maar om het idee.
Is de adapter trouwens sterk genoeg om 3 rollen aan te kunnen?



Bert

[Ronaldk]

Hallo Bert,

De 8A versie van de adapter wel   Je hebt met die spullen genoeg om mooi te beginnen met led-verlichting. Denk eraan dat je zo om de 30 tot 40 cm boven je baan een ledstrip hangt. Dat geeft het mooiste licht. Dit is een beetje afhankelijk van de hoogte van de verlichting tot de baan. Zie ook mijn draadje.

Groet Ronald.

[Marc tramt]

En qua prijzen, misschien nog even hier kijken?

[ronald1956]

@ Marc , Dan kom je dus 3x zo duur uit .

Wat ik je zou aanraden is om je bestelling te splitsen in 2 of 3 bestellingen , dit ivm douane enz.
Alles in 1 keer bestellen kan goed gaan , maar waarom het risico nemen .
je heb toch GEEN verzendkosten .

Verder zou ik voor elke led strip een aparte trafo nemen . (heb ik ook gedaan , ik heb 2 x WW , 1 x RGB en 3 trafo's van 6 Amp.)
Mocht er eens een de geest geven , dan zit je niet gelijk in het donker .
(nadeeltje is dat je dan wel aparte dimmers nodig hebt)

Hou wel rekening met 3 tot 4 weken levertijd (soms heb je het na 8 dagen al in de bus , maar soms blijft het 14 dagen bij de douane liggen)
