Goedemorgen Beneluxspoor.

hierbij open ik me mijn bouw verslag van mijn Zwitserse modulebaan.
ik rij met Marklin en wil later deze nog uitbreiden met Hag en Roco icn en andere merken met mooi zwitsers matriaal
het thema van de baan is SBB/BLS en met name speelt de Bietschtal-brug een grote rol
deze ben ik aan het maken geheel van messing de brug komt alleen in rechte vorm helaas kon ik mijn baanplan niet meer veranderen om de brug in een boog te legen.
maar goed het de rechte variant zal zeker een blikvanger zijn.
verder heeft de Baan hoge bergen van 1,80 cm onderkant baan nivo tot aan de top en er komt zelf nog een matterhorn bij deze moet een hoogte krijgen van plus min 2,00 tot 2,30 cm
verder doe ik heel veel zelf bouw zoals tunnelportalen heb dan ook de lotsberg tunnelportaal van goppestein gebouwd door middel van een gips mal en vervolgens de stenen muren te krassen.
ook bovenleiding maak ik straks zelf.
en tevens zijn er ook geo-brugg neten tegen gevallend gesteente in aanbouw.
kortom een groots project.
ik moet nog  even wennen hier maar meerdere update,s volgen beslist.
ik hoop dat jullie veel plezier kunnen hebben aan mijn bedrage hier van modelbouw.
ik zal even kijken of ik al een foto hier kan plaatsen.


hhmmm blijkbaar wil dat nog niet.
goed dan eerts maar een bakkie

groetjes Bas

[Railroadtycoon]

Bij deze.

Allie

[Swiss-Bas]

Allie thanks.

[Railroadtycoon]



[Swiss-Bas]

Goedenmiddag.

zal even kijken of ik nog een paar foto,s kan plaatsen.

even kijken of dit lukt hij staat er wel alleen ietsje klein.

groetjes Bas

[Ronald Halma]

Bas, foto link plaatsen tussen de img tags. Eentje zonder schuine streep aan het begin en eentje aan het eind met schuine streep.

[Bert van Gelder]

Ronald,

Deze keer niet, hij had ze juist teveel geplaatst. Maar al aangepast.

Gr, Bert

[Swiss-Bas]

Goedemiddag allemaal.

ik Heb hier nog wat foto,s van Zwitserse mijn module baan en teven nog wat tekst en uitleg.
zoals eerder gemeld rij ik met Marklin HO ik gebruik zelf K rails 2200 sierie welk ik weer op een 9mm multyplex rail bedding heb legen.
hier tegen aan injecteer ik dan met boekbinders lijm verdunt met een injectie naald de ballast deze is afkomstig van Woodland.

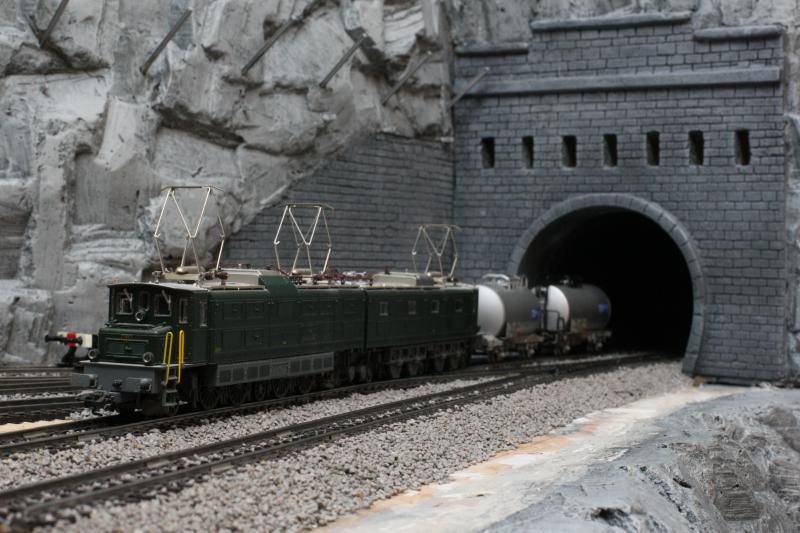

op de foto hieronder zichtbaar een ae 8/14 die uit de lotsberg portaal komt rijden ja ik weet het hij is wat verdwaald


boven aan bij het portaal komen dus netten tegen vallend gesteente deze komen ook aan de zijkant van het spoor onderander bij de steunmuur.

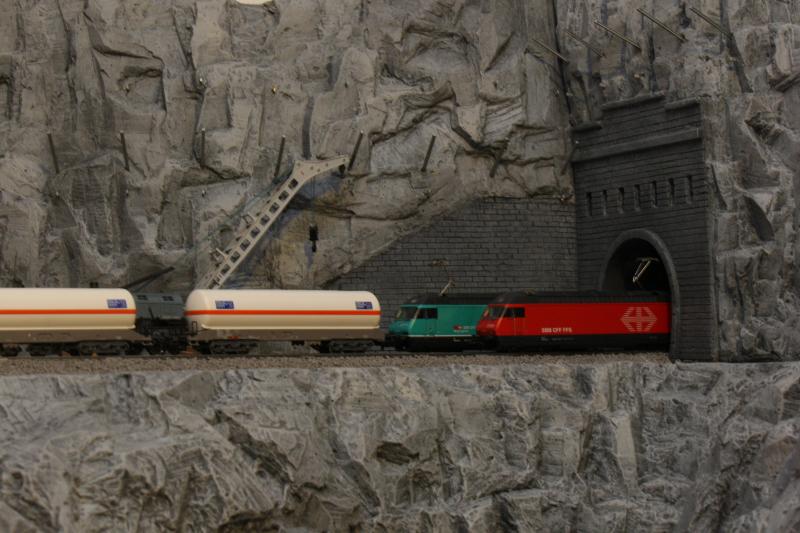

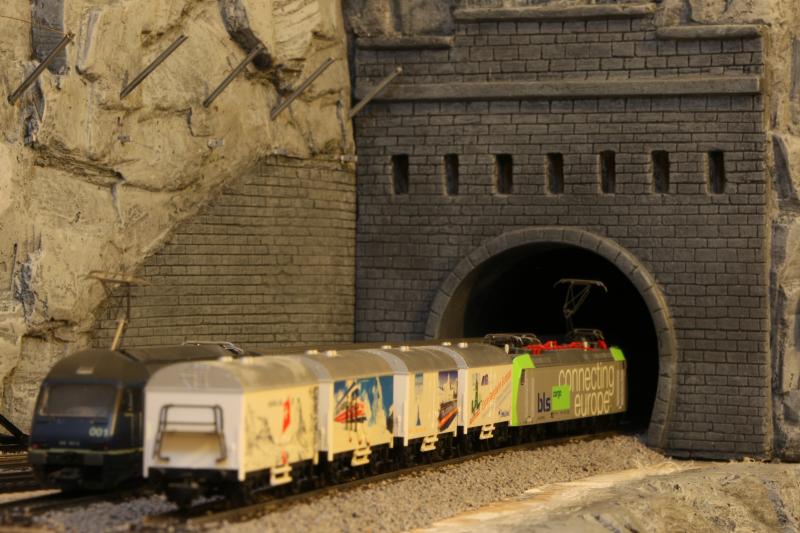

natuurlijk is ook de BLS vertegenwoordigt bij Bas al is dat nog wel flink in de minderheid het meeste matriaal wat ik tot nu toe heb is tenslotte SBB
maar een lotsberg zonder re 465 kan natuurlijk niet en ook de andere locs staan tenslotte nog op me verlang lijst wie weet vinden we er nog een in me schoen


de baan afmetingen bedragen zo 3 meter breed bij zo 4,50 meter lang het stuk van 3 meter loopt van 60 cm naar 100 cmm met daar in het midden het bietstal helaas heb ik nu even geen nieuwe foto hier van dit deel omdat ik de module aan het aan passen bent.
wel heb ik foto,s van al twee delen van het bietschalbrucke hier kom ik later even op terug.
de baan heeft verder een hoogte verschil standaard over de gehele baan van 50 cm deze hoogte woord overwonnen door onder ander twee spiralen welk ook in module,s zijn verwerkt.

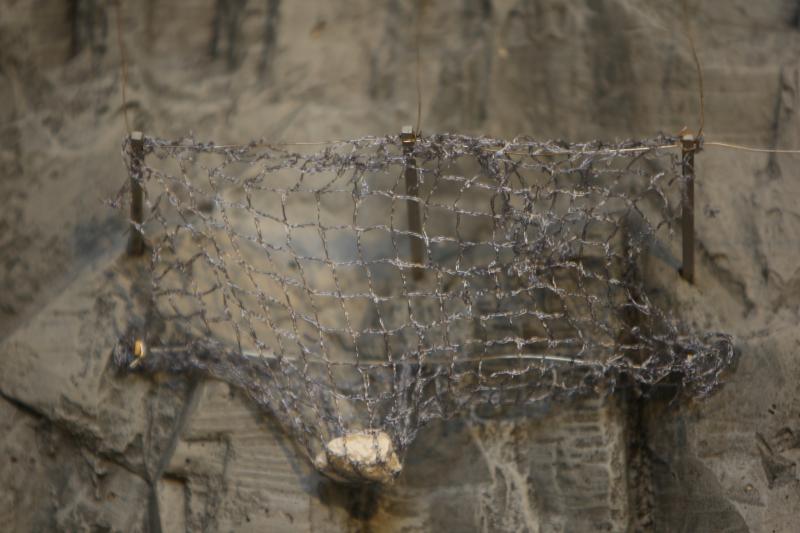

op de foto hieronder is te zien een deel van de netten tegen het vallend gesteente ik heb voor de proef een haar netje gekocht bij de Hema en vind het nog geen eens zo verkeert staan het stuk gips is gewoon even los er in gelegd.

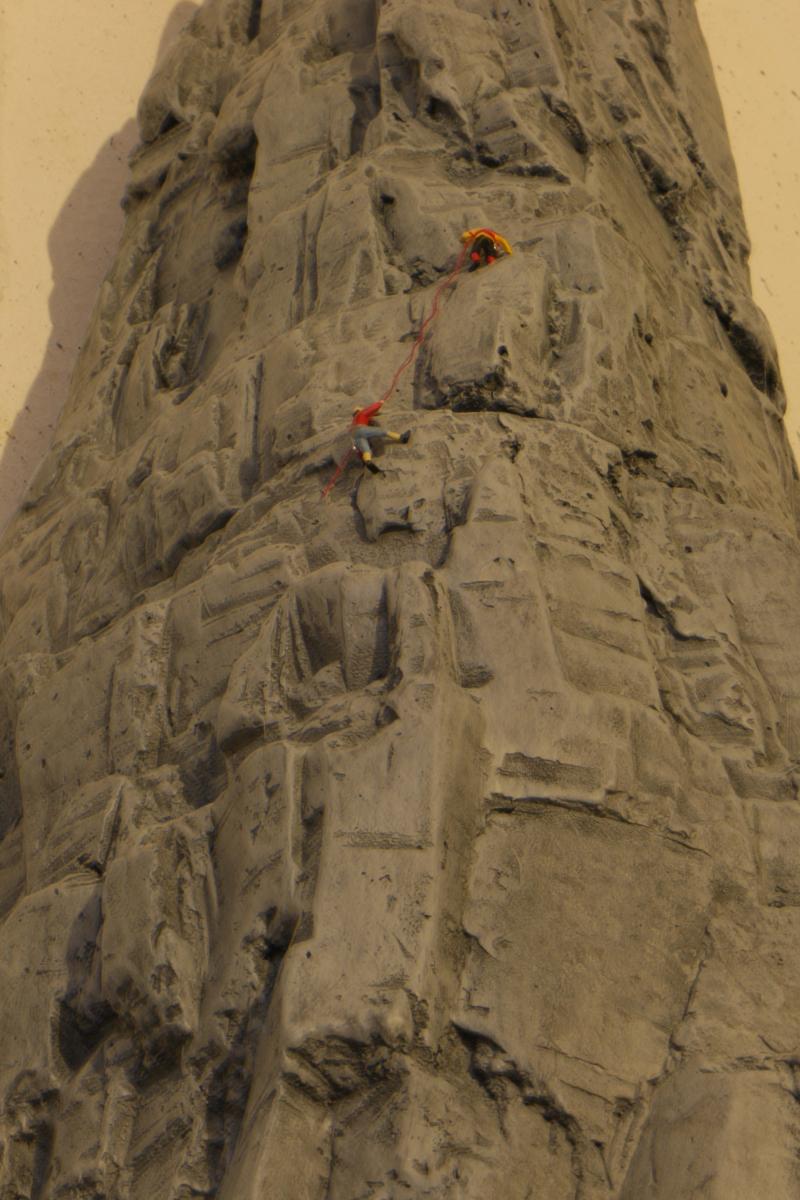

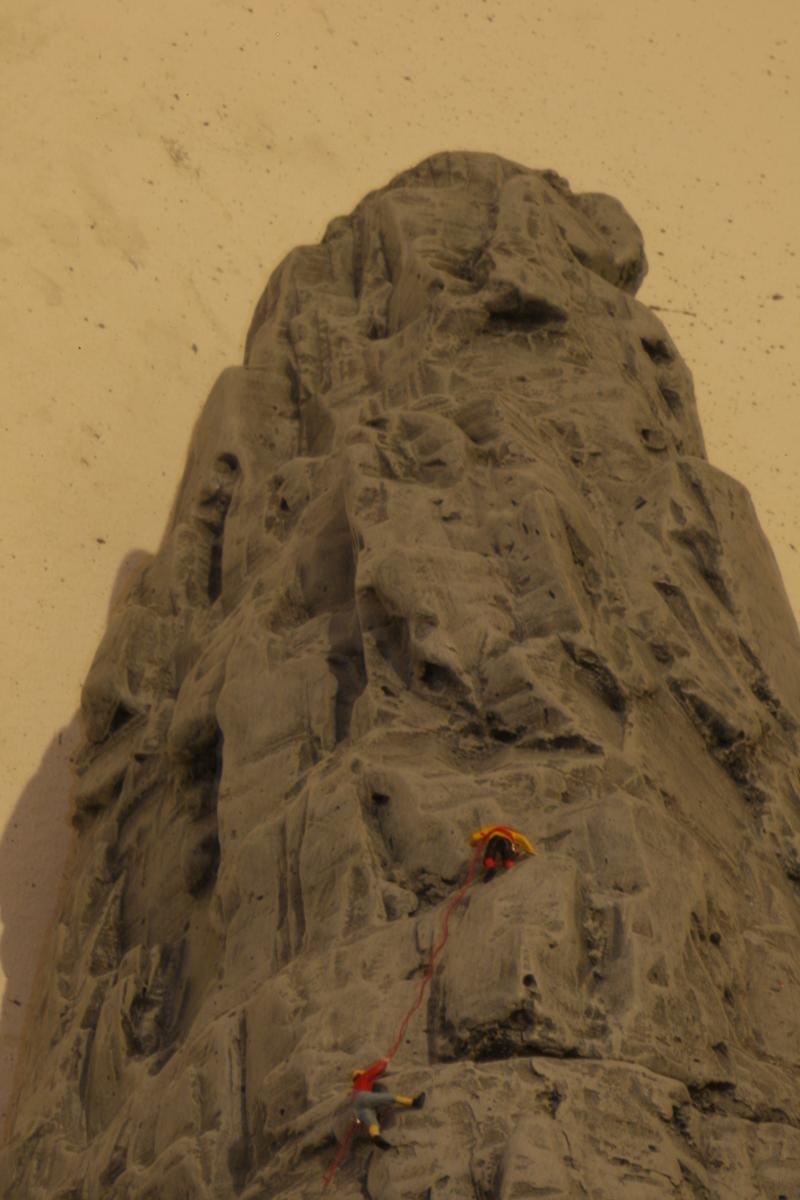

de bergen bestaan ook uit module,s en zijn gemaakt van een houten frame van multiplex over de spanten is aluminium gaas gespannen en vervolgens met gips rollen een dek laagje aangebracht.
hierna heb ik met modelgips welk ik dik aangebracht heb de rots structuur gemaakt welk weer is uitgehakt met een beitel.



P
bovenop de top van de berg komt wat sneeuw de wat lagere delen zullen wat groener worden.
verder komt er ook een kabelbaan naar boven toe.

hierover later meer hebben jullie vragen tips of andere dingen dan hoor ik het wel.

groetjes Bas

[Railroadtycoon]

Bas,
er staat nog steeds één [img] te veel.  vandaar dat "rode" kruisje.

Mooie plaatjes

Allie

[Swiss-Bas]

Jongens bedankt voor het corrigeren
ja het plaatsen van foto,s is nog even wennen op een of andere manier heb ik er iets mee
de baan woord straks verder digitaal aangestuurd wat betreft het rijden van de locs.
echter de wissels en seinen stuur ik analoog aan de wissels worden met ptt relais aangedreven en daarmee worden gelijk de seinen geschakeld.
ben nu met wissel straat voor het station bezig.
omdat ik met slanke wissels werk welke ook nog een punt stuk hebben werk ik met twee relais per wissel.
in het verleden deed ik het met relais en dan twee rvs lasdraden aan het anker maar dit is best gevoelig met afstellen en als je onder de baan bent dus heb ik besloten om met twee relais te werken 1 voor de tong en 1 voor het puntstuk dit gaat prima.
ik zal ook hiervan spoedig wat foto,s plaatsen.
ik heb nog in totaal 3 wissels te gaan hierna kan ik de kabelgoten gaan monteren en de draden weg gaan werken voeding netjes wegwerken en de wissel spoor beveiliging met de relais verbinden zodat als de wissel goedstaat het juiste spoor vrij is.

woord vervolgd

groetjes Bas

[racer]

Ziet er goed uit . Komen er trouwens nog plukjes gras en struikjes op die bergen of blijven ze kaal?
Gr Bob

[Chris80]

Mooi hoor!! Ben benieuwd naar het vervolg.

Groet,
Chris

[Peter Spruit]

Ziet er leuk uit .  Het tunnelportaal is ook mooi gelukt zeg !
Hoe heb je die gemaakt en heb je daar afmetingen van ?

Groetjes
Peter

[Swiss-Bas]

Goedenavond.

Peter.

het portaal is plus min 23 cm in totaal en en in totaal 23 cm breed .
ik heb een mal van mdf hier voor kan alleen even geen foto vinden deze maak ik binnen kort wel even.
de mal kan ik in diversen puzelstukjes uit elkaar halen en ook is het mogelijk om een andere bovenbouw te gebruiken.
de stenen heb ik er in gekrast.
verder heb ik het een beetje op het oog en goed geluk gemaakt maar als ik de echte foto,s ziet van de hoogt ronding portaal en de ruite daarboven lijkt het me best geslaagd.

Cris zeker komt er een vervolg.

Bob de bergen worden met groene turf en vezels bekleed en de top krijgt wat sneeuw.

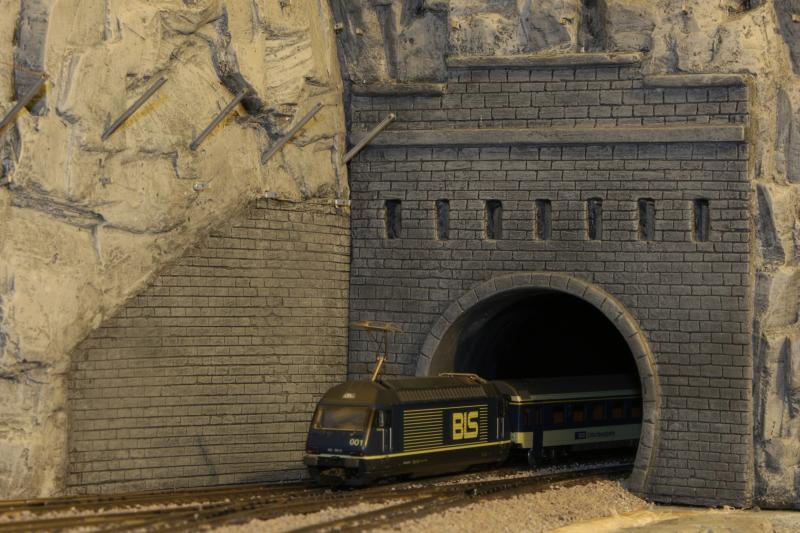

Hieronder nog een foto van het portaal.

Hier onder nog een plaatje van het portaal.
de boog is meschien eigenlijk net te hoog vind ik aan  1 kant maar als ik hem kleinder zou maken dan moeten de sporen ook dichter op elkaar plus dat het portaal aan het begin van een boog bevind die naar het volgende projeckt loopt.

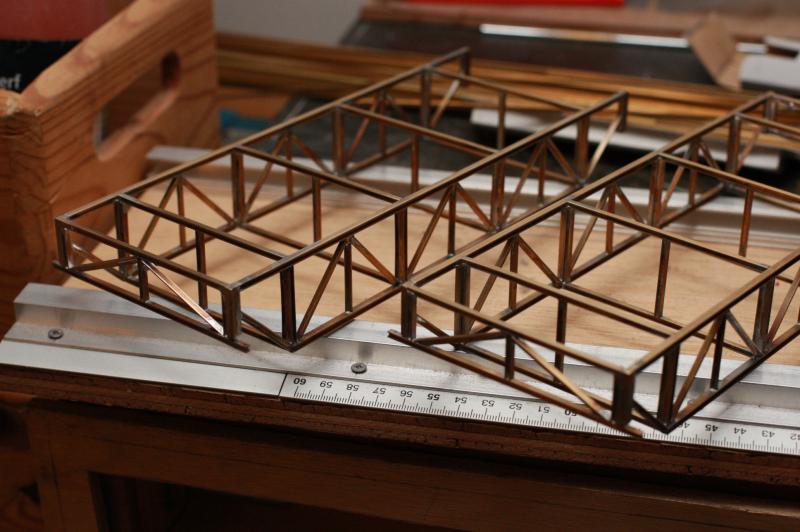

en dan hier al twee delen van de bietschtal brug in messing.
ik ben hier voorig jaar najaar mee begonnen maar door tijd gebrek ben ik nog niet verder gekomen ik hoop hier binnenkort weer mee verder te gaan net als de module waar de brug komt te staan deze had ik al maar ben ik aan het aan passen inverband een extra verdiept ravijn.

in het volgende verslag zal ik even kijken naar oudere plaatjes van onderander het schaduw station en de spiralen.

groetjes Bas

[HeRo]

Hoi Bas,

Zie ik hier ineens een bekend stuk messing opduiken
Succes met het middenstuk.

Groeten Robin
