Aansluiten BMD16-SD op intellibox

[spoorN]

Hallo Medespoorders,

Ik heb deze week een BMD 16-SD in elkaar gezet. Nu wil ik hem aansluiten en loop ik tegen twee problemen aan.

Allereerst waarschuwt men mij dat als er ergens iets niet goed zit mijn intellibox waarschijnlijk kapot gaat, hoe kan ik dat voorkomen (van te voren testen of zo)?

Verder heb ik een s88 kabel gekocht om hem op de centrale aan te sluiten (Viessman) maar hier zit aan de kant van de print een 'mannetjes' stekker.
Hoe kan ik dit het beste aanpakken, ik heb twee aansluit stripjes aan elkaar gesoldeerd en dit zou kunnen werken maar ik vind het wat kwetsbaar lijken. Ik moet ten slotte ook nog ergens de bocht om, om bij mijn baan te komen.

Het lijkt mij handiger om het stekkertje van de flatcable af te halen en er een utp kabel aan te zetten, zijn hier ervaringen mee?

Ik heb vorige week nog een booster opgeblazen met het aansluiten van MrDirect dus ik ben wat voorzichtig geworden.

Hoezo hobby voor oude mannen? De adrenaline giert door mijn lijf

Alvast bedankt weer,

wibo

[spoorN]

Hallo,

Ik hoor net dat Marklin kabels wel twee 'vrouwtjes' hebben. Die zijn alleen twee keer zo duur. Heef iemand nog andere tips of trucs?

Wibo

[Boertje]

Hoi Wibo,

Kijk even op mijn site hoe je S88 kabels kunt maken van CAT 5 kabels en gebruik van bijvoorbeeld de korte S88 kabeltjes van Maerklin of Viessmann of anderen.

Eddy (www.eddytrain.com)

[RobE]

Allereerst waarschuwt men mij dat als er ergens iets niet goed zit mijn intellibox waarschijnlijk kapot gaat, hoe kan ik dat voorkomen (van te voren testen of zo)?

Hallo Wibo,

Ik denk niet dat deze schakeling je Intellibox stuk zal maken.
Na het aansluiten moet de groene led gaan branden.
Is dat niet het geval, de print loskoppelen en de fout zoeken.

Groet,
Rob

[Sander]

Welke kabel heb je gekocht? de 1 meter versie??
Daar zit een vrouwtje en een mannetje aan, bij mijn S88 modules kreeg ik toendertijd een kort snoertje van 10 cm ongeveer met 2 vrouwtjes, die op de meter kabel drukken en je hebt een prima verbinding tussen IB en BMD16_SD.

Ook nog een optie:
Maak de kabel aan de IB, en knip aan de andere kant de stekker eraf, peetje punniken om de flatkabel netjes tot losse aders te krijgen en vervolgens de aders aan de BMD solderen.

mvg,
 Sander

[spoorN]

L.S

Dat zijn weer een hoop leerzame reakties.

Vooral de opmerking dat de IB niet gelijk kapot gaat is erg geruststellend.
Het korte kabeltje hadden ze helaas niet bij mijn dealer, ik heb de 1,5 meter versie. Ik zie wel wat in het gebruik van de UTP kabels, die zijn ook lekker makkelijk in bochten te draaien. Dit is vooral makkelijk omdat m'n IB niet recht voor m'n baan staat. Ik ga dus zeker Eddy's site even bezoeken.

Wordt vervolgd...

Wibo

[spoorN]

Allen bedankt,

Gelukkig, eindelijk weer eens een stukje zelfbouw aangesloten zonder dat er rook uitkwam. Op naar de volgende stappen. UTP kabel bouwen en de (test-)baan in blokken verdelen.

Groet Wibo

[Rieks]

Ik heb vorige week nog een booster opgeblazen met het aansluiten van MrDirect dus ik ben wat voorzichtig geworden.

Hoe heb je die booster aangesloten dan?
Ik gebruik zelf ook MRDIRECT en het risico om de compoort op te blazen is veel groter.
Het vermogen wat uit de com poort komt lijkt mij niet genoeg om een booster op te blazen.

[spoorN]

Hallo Rieks,

Zeker weet ik  het niet maar ik denk dat ik met m'n #$%^^&& hoofd de transformator op de uitgang van de railspanning heb aangesloten en vice versa. Hij doet in ieder geval niets meer. Als je intresse hebt in het hele verhaal:

https://forum.beneluxspoor.net/index.php?topic=3463.0

Groet Wibo

[spoorN]

@Eddy

Hallo Eddy

Kijk even op mijn site hoe je S88 kabels kunt maken van CAT 5 kabels

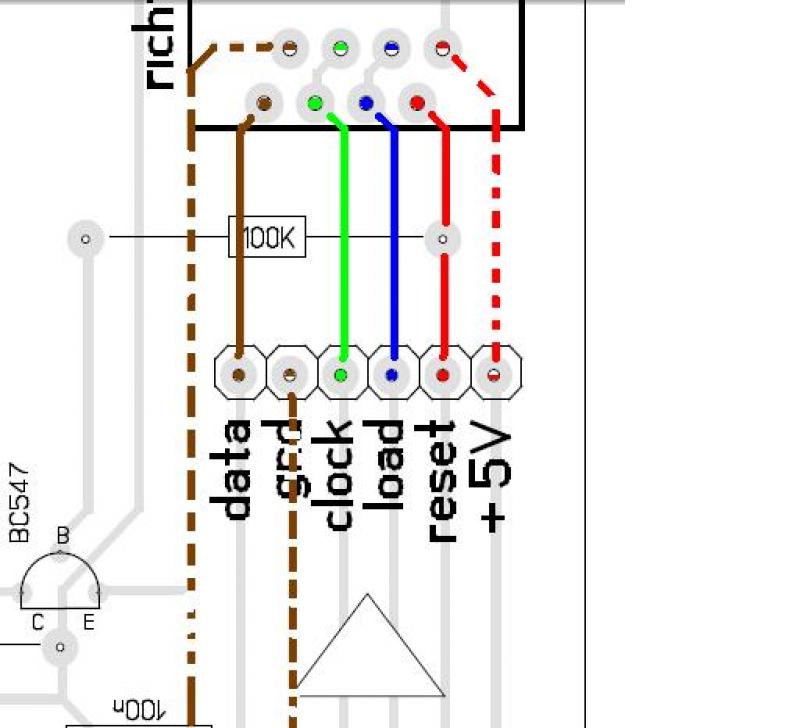

Ik heb op je site gezocht maar geen aansluitkabel van de intellibox naar de eerste MBD gevonden? Ik heb zelf nu een stekertje van een Viesmankabel gehaald en wil dit aan een UTP kabel knijpen. Gaat het goed als ik de volgende aansluitvolgorde aan hou:

+ 5v: Oranje/wit
reset: oranje
load: blauw
clock: groen
gnd: bruin/wit
data: bruin


Of heb ik niet goed gezocht op de site?

Alvast bedankt voor de reactie,

Wibo

[spoorN]

Hallo,

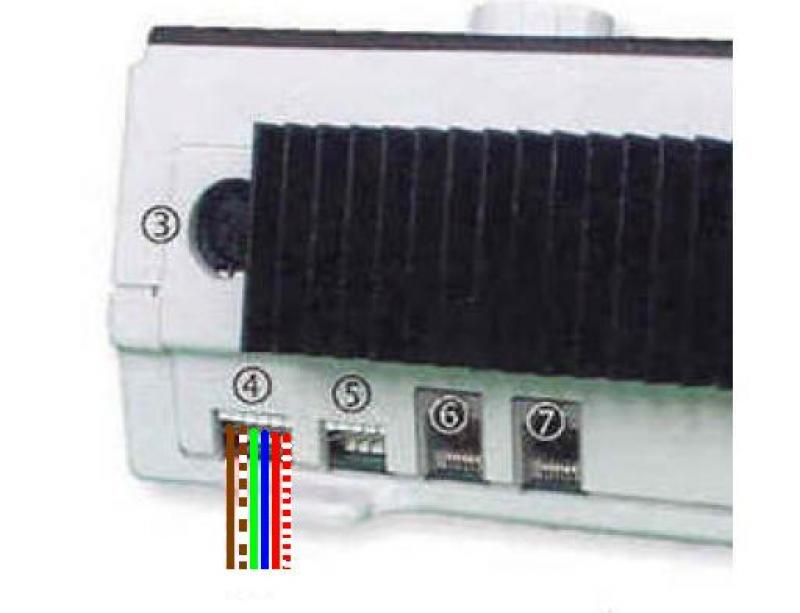

Het lijkt mij dat de kleuren op de IB zo moeten:



Is dat de goede redenatie? Kan het overigens kwaad als ik het andersom aansluit?

Groet & bedankt,

Wibo

[spoorN]

Hallo,

Ik had wat fouten gemaakt, volgens mij staat het er nu goed op.

Groet & bedankt,

Wibo

[spoorN]

Ok, het groene lampje brand. Het lijkt dus te werken.
Volgende stap: blokken bouwen.

Bedankt,

Wibo

[Boertje]

Wibo,

Sorry dat ik zo laat reageer, maar ff uit huis geweest de afgelopen dagen... Als de Led werkt heb je in ieder geval spanning goed aangesloten. Dan lijkt de rest ook goed... Maar, zeker weten doe je dat pas na wat testen van de printplaat.

Voor allen: hier mijn test methode om de hele print door te testen voor het zoeken van fouten... doe er je voordeel mee!

Wat je kunt doen is eerst meten of je voedingsspanning hebt op alle printonderdelen (volg de + leiding en de Gnd leiding en zet daar een spanningsmeter op). De LED doet het maar meten is weten (+5V en 0V vanaf de S88 bus)

Als je voedingsspanning hebt en geen bezetmelding komt de volgende stap:

Deel 1:

Er zijn vanaf de print alle bezetmelders zwart, altijd wit of allemaal flikkeren:

Als alle bezetmelders het niet doen of er rare dingen gebeuren met alle 16 tegelijk of 8 tegelijk: 4014 problemen en/of koude lassen.

1. soldeer opnieuw de 4014

2. soldeer opnieuw de schakeling rondom de BC547

3. soldeer opnieuw de 100k weerstanden bij de 4014

Mocht het probleem blijven bestaan na deze soldeeractie, kun je nog 'ns kijken om de 4014’s te vervangen.

Deel 2:

Als blokjes van 4 het niet doen (1 t/m 4, 5 t/m 8, 9 t/m 12 en 13 t/m 16) ligt het waarschijnlijk aan of de ILQ620 of de 4044 voedingsspanning. (voedingsspanning meten!). -> voeding goed aansluiten en/of ILQ620 en/of 4044 vervangen.

Deel 3:

Als 1 bezetmelder het niet doet, is er normaliter sprake van een zogenaamde 'koude las'. Heb ik ook wel last van tijdens in elkaar solderen.

Als nummer x het niet doet moet je de volgende stappen doorlopen:

1. soldeer opnieuw de 47 Ohm weerstand

2. soldeer opnieuw de pootjes van de ILQ620 (allemaal)

3. soldeer opnieuw de 10k weerstanden naast de 4044

4. soldeer opnieuw de 4044 pootjes (allemaal)

Je kunt de koperbanen op de print meelopen. De ILQ620 is zodanig opgebouwd dat de 2 ingangspennen, die naast elkaar zitten en waar de 47 Ohm weerstand aanzit en waar de 1N4001 aan geconnecteerd zijn, precies tegenover de 2 uitgangspennen zitten, waar de GND aan vast zit en een 10k weerstand.

Mocht het probleem blijven bestaan na deze soldeeractie, kun je nog 'ns kijken om de ILQ620 en/of de 4044 te vervangen.

Na deze acties zou hij het moeten doen.

Voor jullie informatie:

Ik test de prints altijd met de volgende schakeling:

trafo ingang (220V) - trafo - trafo uitgang (12V - 15V/100 mA) - A:

trafo ingang (220V) - trafo - trafo uitgang (12V - 15V/100 mA) - B:



A: weerstand 1k - 2 antiparallel geschakelde LEDs - aansluiting 1 .. 16 met een doorlusdraad (ene aansluiting)

B: aansluiting 1 .. 16 met een los draadje (andere aansluiting)

De S88 bus aansluiten op de Intellibox en met de S88 monitor functie de BMD16-SD bezetmelder voor bezetmelder doortesten:

- Als een van beide LEDs in de hulpschakeling het niet doet heb je een fout gemaakt met de diodes (of een koude las).

- Als 1 van de bezetmelders het niet doet: zie boven

Succes!

Eddy

[spoorN]

Hallo Eddy,

Bedankt voor de uitgebreide handleiding, ik denk dat dit veel mensen van pas kan komen. Ik zal de bezetmelder van het weekend aan gaan sluiten en hoop dat hij het dan gelijk doet. Zoniet dan weet ik nu hoe ik het moet gaan onderzoeken  Waarschijnlijk moet ik er nog wel een paar bouwen/aansluiten dus wie weet...

Vanaf

Ik test de prints altijd met de volgende schakeling

ben je mij kwijt maar dat zal aan mijn beperkte kennis van electronica en het bijbehorende jargon liggen.

Ik ben blij met mijn kabeltje en hoop dat het inderdaad goed gemaakt is.
Ik heb nu een viessman stekertje gebruikt maar de stekkertjes van DIL zoals beschreven op jouw site kunnen nauurlijk ook. Zelfs een universeel soldeer stripje (zoals die ook op de print gebruikt worden) moet volgens mij kunnen. Dat is een stuk goedkoper.

Groet,

Wibo
