BNLS Werkspoor - De Oersik NS122 van MesuModellen

[stig]

Wat denk je Stig kan ik het overdag ook maken, of moet het in de avonduren met een loeplamp?

Groet, Hans

Moet je even uitproberen Hans. En anders helpen we je toch?

[WimM]

En desnoods met wat reseve delen als je wat verpest mocht hebben.

Voor het samenstellen van de achterkant van de cabine opbouw, de gereedschapkist(?) en de voetplaat is een waarschuwing op zijn plaats!
Bij het in elkaar steken, s.v.p. de volgorde van de bouwbeschrijving aanhouden.
Anders kun je soms ineens delen niet meer vastzetten.
Dus eerst de gereedschapkist met z'n deksel aan de achterwand, dan het voetplaatje er onder en dan pas dit aan de rest van het kapje vastzetten.

Bij het buigen van de aandrijvingsbak is de buigrichting van belang. Normaal is de buiggroef aan de binnenkant van de buig.
Maar er zijn een paar belangrijke uitzonderingen. Hou die goed aan. Bij wijfel even een mailtje of PB. Ik probeer altijd snel antwoord te geven.
En ik heb bij bedrijfseconomie geleerd; een vraag goed formuleren is al een deel van de oplossing aanbrengen.
Dus.. Maar vragen staat vrij. Mvrgr. Wim M.

[stig]

Bovenstaand vertelt Wim natuurlijk niet voor niets. Dat wil zeggen, omdat ik dat dus kennelijk niet gedaan had. Eigenwijs he. Maar goed, het zit goed en Wim heeft direct de vervangende deeltjes gestuurd die ik foutief had gesoldeerd. Gewoon een dommigheid van mij en super service van Wim.

Enfin, ik kon even niet verder omdat ik door m'n kleine boortjes was en het tapje M1,4 ontbrak in m'n verzameling. Dus de tip gebruikt om het spul bij GHW Modellbauversand te kopen. Ik heb er eigenlijk een ander adres voor, maar die was met vakantie. Dus vrijdag besteld en vanmorgen in m'n handen uit Duitsland. Waardevol adres dus.

Ben nu bezig met de afbouw van het kapje en ga van de week aan de aandrijving beginnen.

[Bert van Gelder]

Foutje...

[roadster36]

Bert,ook nieuwe onderdeeltjes nodig?

[WimM]

Onderdeeltjes?

Met de gewichtjes, die ik al eerder in deze topic heb laten zien,
EN met "gereedschapkist" en "kasten" achter in de cabine helemaal gevuld met lood kom ik aan een totaalgewicht van 70 gram.

Dat voelt lekker zwaar aan voor zo'n miniscuul ding.
Hiermee kan de loc met gemak 4 goederenwagens met een redelijke snelheid door een bocht trekken. Wim M.

[stig]

Weer wat verder...





En een filmpje...
http://www.youtube.com/watch?v=aei6TBFZF3Q

[sander1985]

Neem je hem mee morgen? Ben wel benieuwd wat me te wachten staat.

[WimM]

Even een reactie op de bouw van de aandrijving.
De langs-as, met wormen en vliegwiel er op, is een as van 1,5mm diameter. Loopt lekker licht maar is wel gevoelig voor krom worden bij monteren van de delen. In het bovenstaande filmpje is waarschijnlijk de as krom geworden omdat zowel tandwiel en vliegwiel gelijkmatig op en neer gaan.
Een slingerafwijking van 0,1mm is al gauw teveel, de tandwielen zijn modul 0.2, dus reken maar uit.

Ook kan de boring in het vliegwiel wel eens wat uitlopen maar dat is vaak minder desastreus.
Moet in de vrijloop nagegaan worden, dus loopt hij niet aan.

Het is aanbevelenswaardig niet direct alle delen op de as vast te zetten en daarna in het frame te passen, maar eerst alle delen te controleren.
Draait de as soepel zonder slingering in lagers, staan deze in een lijn. De as mag dus nietgebruikt worden om een lager om te trekken.

Gaan de delen goed op de as? Slingeren ze niet te veel. Ik streef naar goed opschuifbare delen te leveren, maar er kan wel eens wat door slippen dat te zwaar gaat. Heb je zo'n deel, dan kan ik of jezelf de passing met een ruimertje verbeteren. Dus niet met geweld er op persen.
Snel in elkaar smijten is dus hier even niet de zaak. Asjes heb ik genoeg, de andere delen gaat wat moeilijker. Wormen zijn het duurst.
Mvrgr Wim

[WimM]

Nog een paar tips voor zelfbouwers.
De aandrijving is echt helemaal "volgepropt". Dat wil zeggen er zit weinig ruimte tussen de draaiende delen en het huis, bijvoorbeeld rond het vliegwiel.

Daarom als de langs-as te veel heen en weer kan bewegen, in de lengterichting, kan dit zwaar lopen tot gevolg hebben omdat het vliegwiel kan gaan aanlopen. Opvullen met een ringetje helpt de lengte- beweging te beperken.

Zo ook in de uitsparingen in de zijplaten van de aandrijving. Zijn deze zijplaten te veel naar elkaar toe gedrukt dan gaat het vliegwiel daarop aanlopen.

t' Kan ook, dat door veel vastpakken op de treeplanken, de zijkanten van de lockap tegen de wielen aankomen, met gevolg beroerd lopen of sluiting. Beetje uitbuigen van de kap helpt.

De soldeerpuntjes de elektrische aansluitingen op de motor zitten heel erg dicht op de voorkant van het motorkapje.
Dat geeft dus kans op kortsluiting. Inkorten en/of een dun stukje tape over de aansluitpunten is de oplossing.

Dus al met al kijken waar het aanloopt is het devies.

Dit zijn allemaal geen grote problemen, maar het is mij wel eens overkomen en dan weet je waar je naar kunt kijken bij niet draaien.
Gr. Wim M

[Huup]

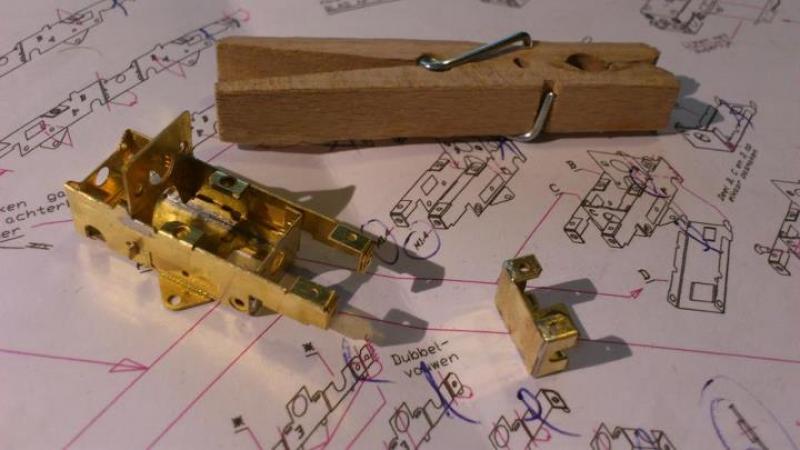

Het is een genot om aan het lokje te werken. Ben met het onderstel/frame bezig en alles past loepzuiver!



Gr/H

[Hans_omBC]

Rangeerlokje voor Kampen?

[WimM]

Hallo,
Het ziet er goed uit en heel leuk dat je er van geniet.

Ik heb nog een tip voor iedereen die bouwt:

Als je nou in dit stadium bent, haal er dan eens een vijl over. Samen met het achteropsluitstuk.
Dit om de sluitplaat, die er boven op komt, een mooi sluitvlak te geven.

Dat is niet alleen erg machinebouwachtig, maar ook heel erg nuttig.
Ik zei het al eerder:
Er is heel weing ruimte binnen en ik heb gezien dat een loc te hoog op zijn poten stond (en voorover), omdat de bouwer de bovenplaat er zo op had gezet. Zonder te vlakken dus.

Nog een andere: de lippen van de motorbevestigingsplaat, die door de zijplaten van het aandrijfbakje steken, moeten er af na het solderen. Anders komen de stroomafnemers er tegen en dat geeft ****.
Heb ik dus ook gezien. Wim M.

[Huup]

Wim, dat was een dringende tip Komt goed. Ik vijl alle zijden kompleet vlak, dus dat ook. Ik vind het echt waanzinnig hoe alles, met de meest minieme sleufjes en palletjes past. Het maakt het solderen en bouwen echt prettig!.
Ik vermoedde al dat die lippen eraf moesten, maar wachtte nog even tot idd de stroomafnemers aan de beurt zouden zijn, of anders de wielen. In de tekening stond het niet textueel aangegeven, al leek het wel getekend. Maar onder het mom dat alleen afvijlen kan en bijvijlen niet, nog even mee gewacht.

Hans, Kampen ligt op de schroot. Dit lokje krijgt een uitermate beperkte dienst op het nog te bouwen Waterhuizen (geen replica) waar 1 of twee spoortjes ladingoverslag toestaan. Daarnaast krijgt dit locje een ereplaats in de vitrine

Groet,

Huibert

[Floris Dilz]

jongens, hellup, geef me nog es wat argumenten om dit dingetje niet te kopen.... nnngggggg nggggggggg IK WIL UM.
