Westerweel (HO, Brabant, 1985-1995)

[Automatic-rock]

Hoi Feiko,

Bedankt voor je oplettendheid.
Maar ik moet zeggen dat er bij mij in de buurt maar 1 schuine overweg ligt en daar liggen de platen toch echt zo:
Zie google streetview

Dus het kan iig wel zo, en gelukkig maar, anders had ik weer moeten slopen

[Automatic-rock]

Graag wil ik mijn lezers hier een heel goed 2015 wensen

Helaas (vooral voor mijzelf ) heb ik afgelopen jaar weinig hobbytijd gehad vanwege het werk. Zelfs het lezen hier kom ik amper aan toe.

Wat hoop ik in 2015 wel te doen?
Nou, mijn 3d geprinte AKI naar eigen ontwerp heb ik al maanden in huis, maar nog geen tijd gehad om het in elkaar te zetten, dus dat staat hoog op lijst.
Tevens heb ik mijn fiddleyard in aanbouw die ik graag af wil maken. Het probleem was dat ik er een keerlus in heb zitten die ik tevens als testovaal wil gebruiken. Ik had hiervoor een keerlusschakeling nodig die een ruststand heeft (die dus niet gebruik maakt van een bistabiel relais).

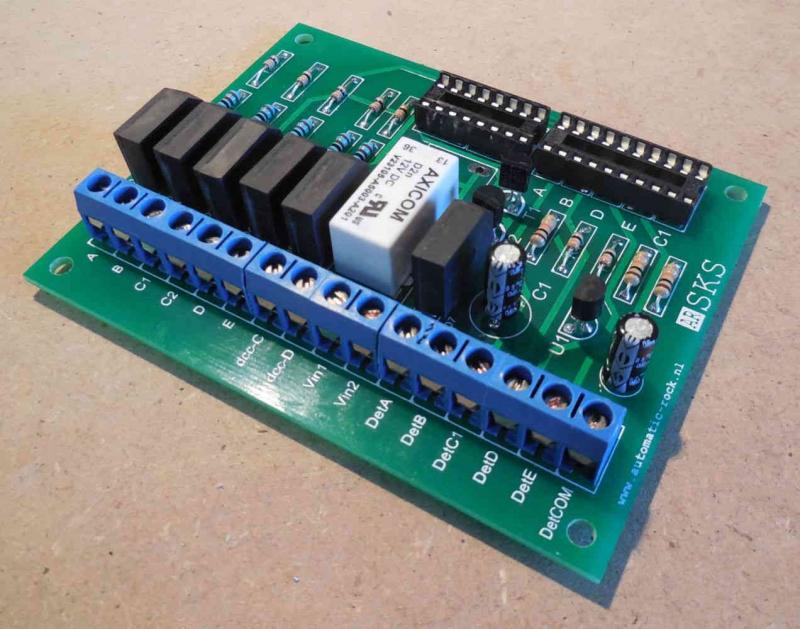

De afgelopen maanden heb ik daarmee wat geexperimenteerd en ik heb een werkende oplossing hiervoor ontworpen:


Hopelijk zeer binnenkort hier meer informatie over

Maar voor nu geniet nog van de laatste oliebollen en maak er een mooi jaar van allemaal!

[Automatic-rock]

Ik wou hier en op mijn hobbywebsite nog een verhaal typen over het hoe en wat met mijn testovaal en waarom ik het nodig vond om een andere keerlusschakeling te ontwerpen (behalve dan dat ik het leuk vind om te doen ).
Maar het is een nogal lang verhaal geworden, daarom maar een linkje

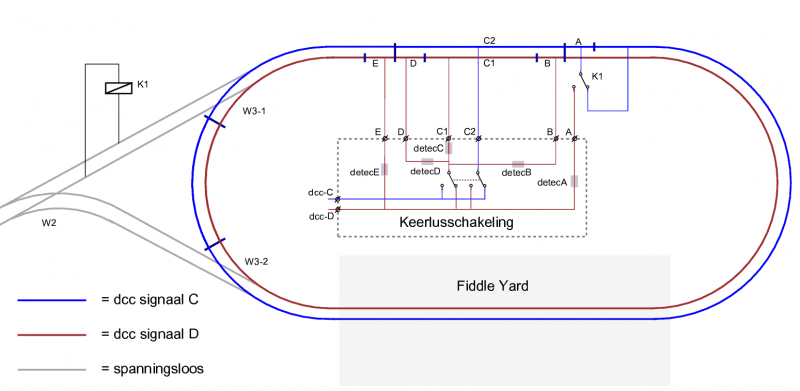

Het eindresultaat is in ieder geval dit:


Ik kan nu, of althans als ik het allemaal in elkaar gezet heb, de keerlus en fiddleyard gebruiken in de hoofdbaan. Wil ik mijn testovaal gebruiken dan wordt de situatie zoals bovenstaand.
Niet getekend, maar wat er wel komt, is nog de keuze mogelijkheid om de testovaal als programmeerspoor te gebruiken, of dat het een analoge ovaal is met mijn oude vertrouwde groene Fleischmann trafo.

[Automatic-rock]

Ik leef nog!!

Het is een druk jaar geweest met bijna geen modelspoor
Ik ben vooral druk geweest met mijn gezin en werk.., ook belangrijk. Maar vorige maand ben ik toch naar Eurospoor geweest. Veel gekeken maar niet veel gekocht. Maar het bekende Rembrandthuis van Heljan voor een paar euro kon ik niet laten liggen
Deze heb ik vroeger als kind (eind jaren 80, begin jaren 90) ook al eens gehad en in elkaar gezet, maar mijn 2e poging wordt mooier hoop ik.

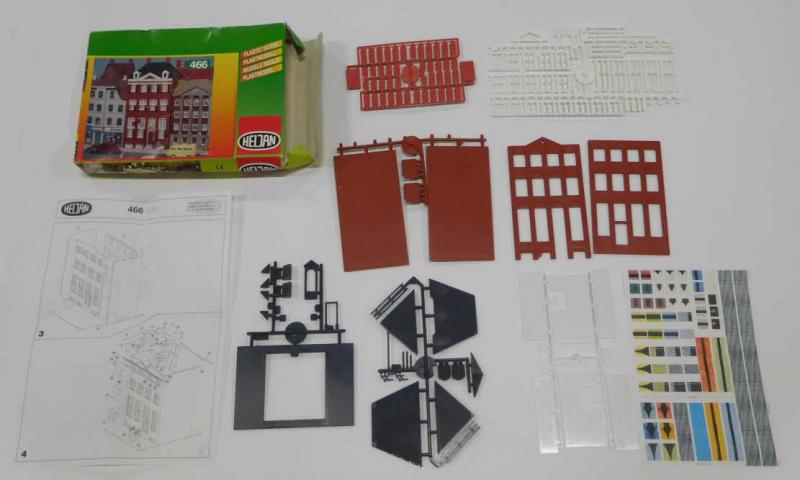

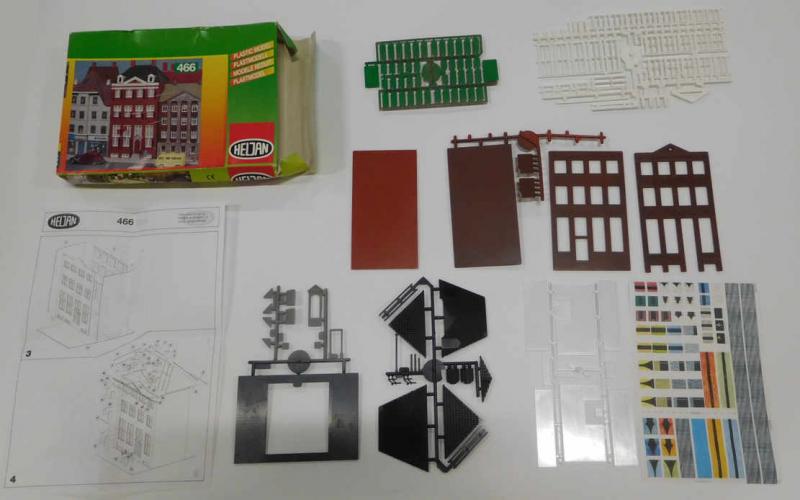

De doos en inhoud:


Eerst maar eens de verfspuit tevoorschijn gehaald en de luiken aan 1 kant groen gespoten, de muren een betere kleur gegeven, de stenen grijs gemaakt en het dak en ramen overgespoten om ze van de plastic glans te ontdoen. Het resultaat is dan dit:

Zoals je misschien opvalt is 1 muurdeel niet gespoten omdat ik die niet ga gebruiken. Daar komt later een ander gebouw aan vast, zo hou ik weer een muurplaatje over voor iets anders

Met een foto van het origineel en deskundige aanwijzingen van mijn dochter aan het werk gegaan:

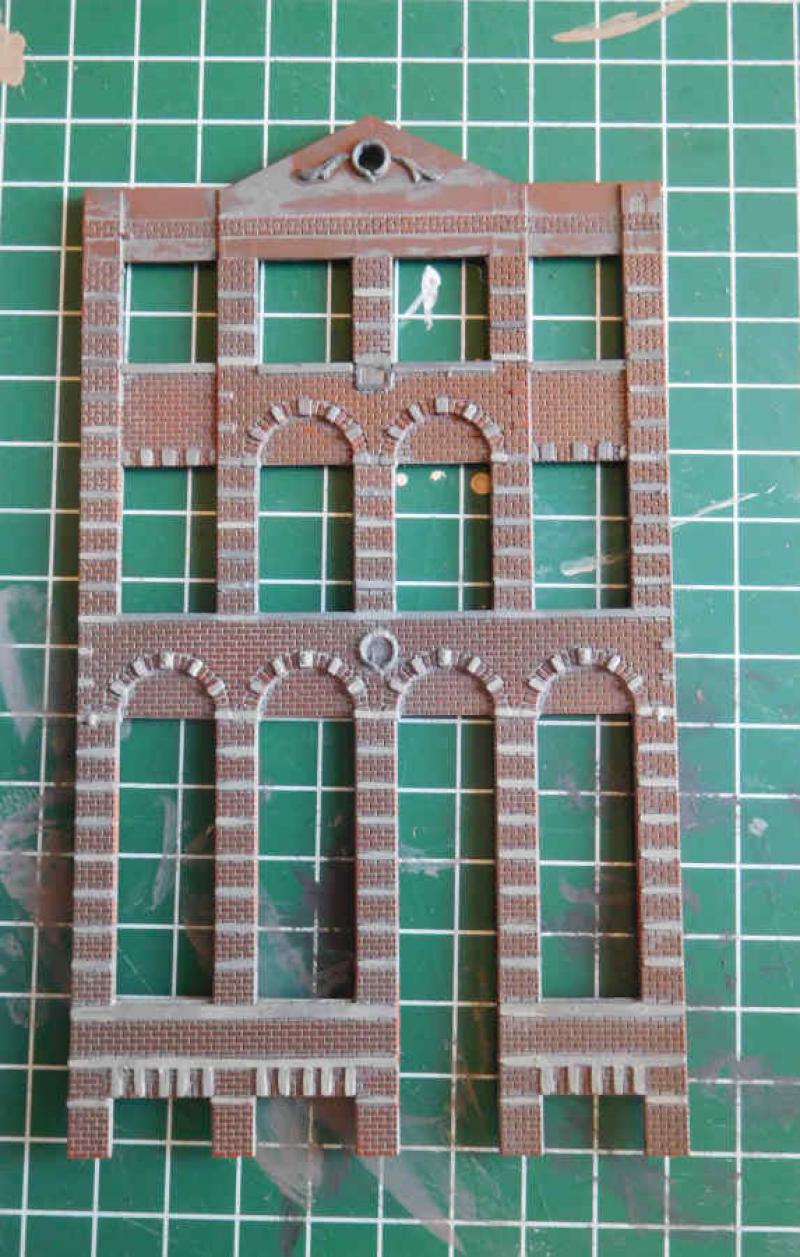

Voor het eerst een muur gevoegd met plakkaat verf. Daarna alle natuurstenen een grijze kleur gegeven. Op zo'n close-up foto ziet het er maar matig uit, maar in het echt ben ik best tevreden

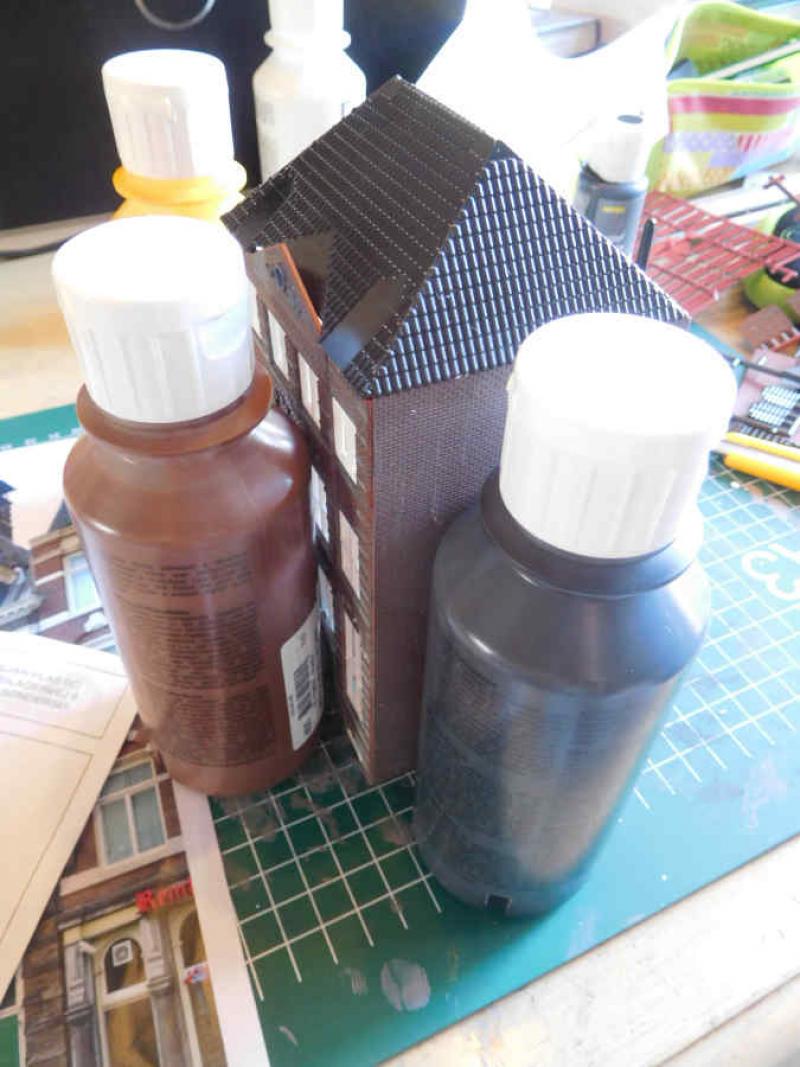

lekker plakken



Nu zitten de ramen er in, maar ik wil graag het glas en lood er ook in gaan maken. Momenteel ben ik dan ook bezig om dit op de computer uit te tekenen, om het daarna op een transparante sheet te printen. Ik heb dit nog nooit gedaan, maar we gaan eens kijken hoe dit lukt
Dus hopelijk snel een volgende update!

[JvB]

Ik lees dat je glas in lood wilt printen. Wellicht een idee voor een alternatief proces: Print het glas in lood op de beste kwaliteit op normaal 80 grams papier. Na droging aan de achterzijde insmeren met secondenlijm. Wederom na droging ook de voorkant met secondenlijm insmeren. De truck achter deze methode is dat het gewone papier door de wijziging van de verhouding vezel/lijm keurig transparant wordt. Ik heb daar leuke resultaten mee behaald

[Automatic-rock]

Bedankt voor de tip Jan

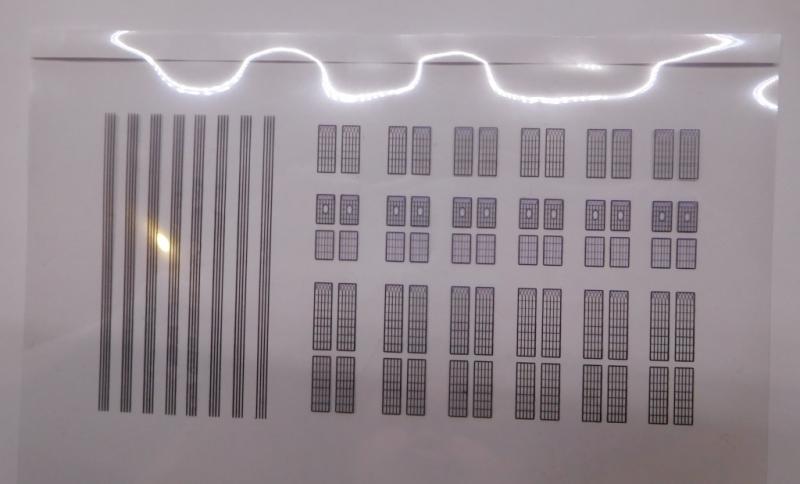

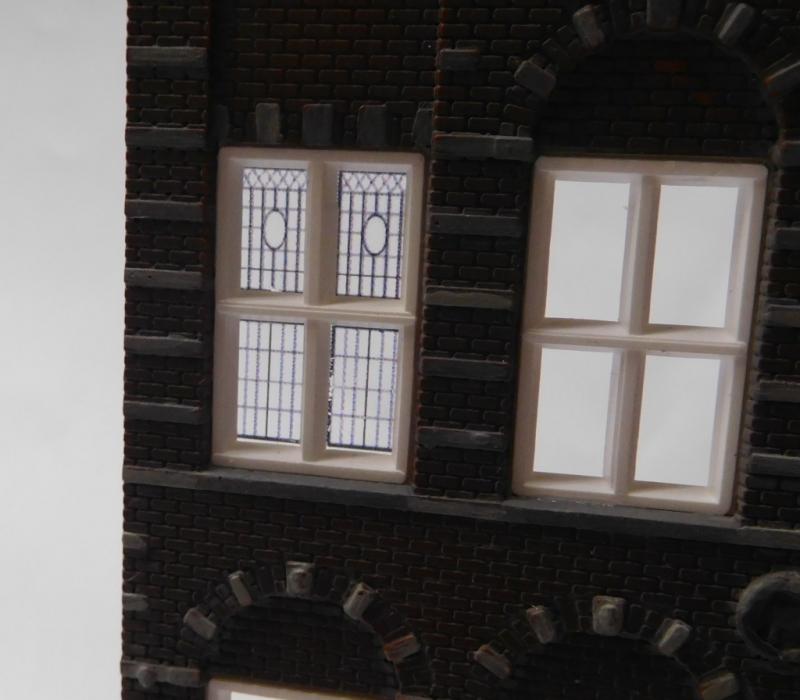

Maar op sheet printen is ook goed gelukt:


Nu heeft het grote voorbeeld tralies voor de ramen. Beide de raamdelen met luiken zitten deze tralies aan de buitenkant, en bij de raamdelen zonder luiken zit dit aan de binnenkant.
De vraag is nu wat hier van weer te geven?

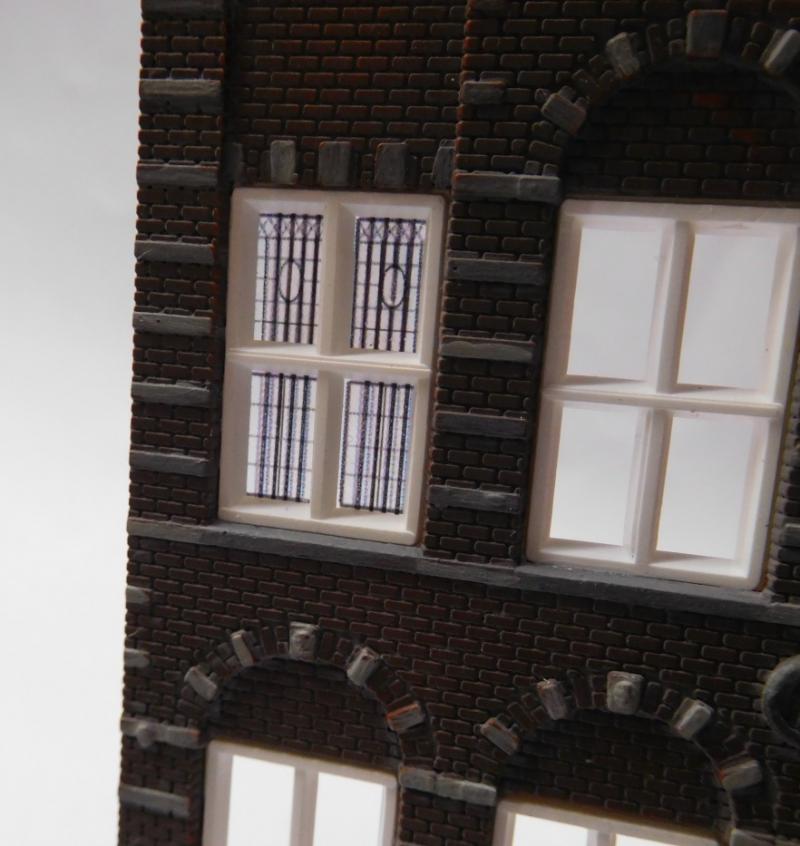

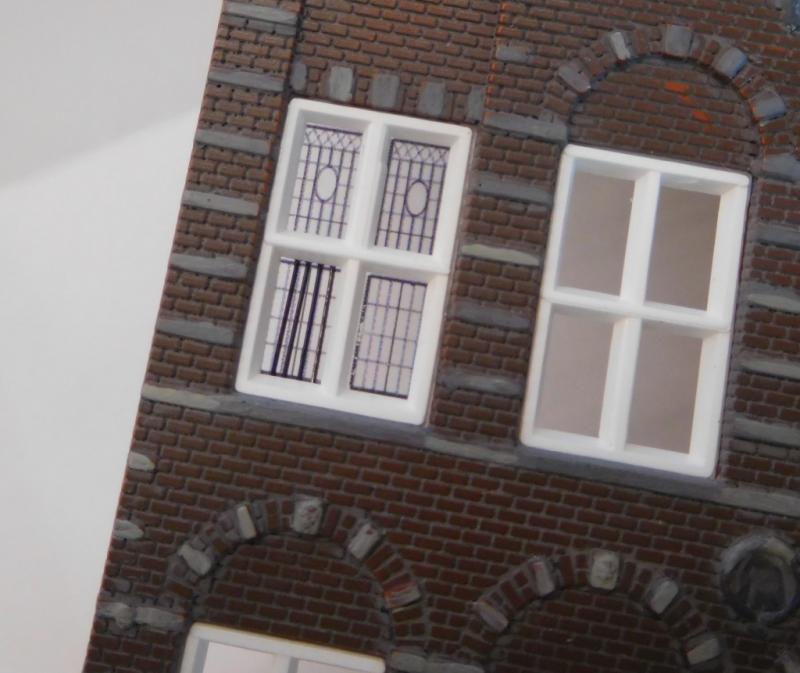

Met plakband heb ik even wat geprobeerd:

Het glas in lood met de tralies aan de binnenkant bij  het bovenste deel, en aan de buitenkant onder.

En nu met alleen de tralies aan de buitenkant:


En helemaal zonder tralies:


Welke heeft jullie voorkeur?
Ik denk dat ik nu neig naar de tweede optie, alleen de tralies buiten. Dat lijkt het meest op het grote voorbeeld denk ik.
Nog mooier zou zijn om er echte tralies in te zetten.., maar om 88 styreen staafjes van een paar tiende mm dik netjes recht te plakken zie ik niet zo zitten...

Wat is jullie mening?



[Frans Peeters]

Doosje valium erbij nemen, diep ademhalen, even een yoga-oefening doen om echt zen te zijn, en de 88 traliestaafjes kleven. Ik zou ze alleen niet in styreen maken maar uit Nieuwzilver 0,33mm of zoiets.
Ik heb een donkerbruin vermoeden dat je het resultaat nog veel beter zal vinden.

[Automatic-rock]

Soms krijg je antwoorden die je niet wil horen..., maar het klopt wel

Ik denk dat je gelijk hebt Frans, 'echte' tralies zal wel het mooiste resultaat geven.. Goede tip om metaal in plaats van styreen te gebruiken. En dan met secondelijm denk ik?

[MTV]

Jap, met secondenlijm... Wat een rotklusje moet dat zijn!

Ik ben erg onder de indruk van dit draadje, Benno!

Groet,

Matthijs

[Frans Peeters]

leuk trukkje met secondenlijm: beide uiteinden van het traliestaafje aanstippen met secondenlijm, staafje op zijn plek houden met een pincet en dan aanstippen met een nat wattenstaafje (gewoon water). de verbinding zit gelijk vast. Scheelt hem een beetje in de Valium :-)

[Automatic-rock]

Bedankt Matthijs

Ik ga het eens proberen Frans. Ik heb de achterkant van het bouwpakket niet gebruikt, dus ik heb nog heel wat raamkozijnen over. Daar ga ik het eerst op proberen, zodra ik een geschikt stuk metaal gevonden heb.
Ik zat hiervoor aan de 'haartjes' van een staalborstel te denken. Die zijn al recht, zijn ook dun verkrijgbaar, en al donker van kleur. Eén keer spuiten met de airbrush zal wel voldoen zijn om ze zwart te maken denk ik.
Maar ik moet eens in de winkel kijken of het inderdaad bruikbaar is.

[Automatic-rock]

Ik denk dat het gaat lukken met de tralies!

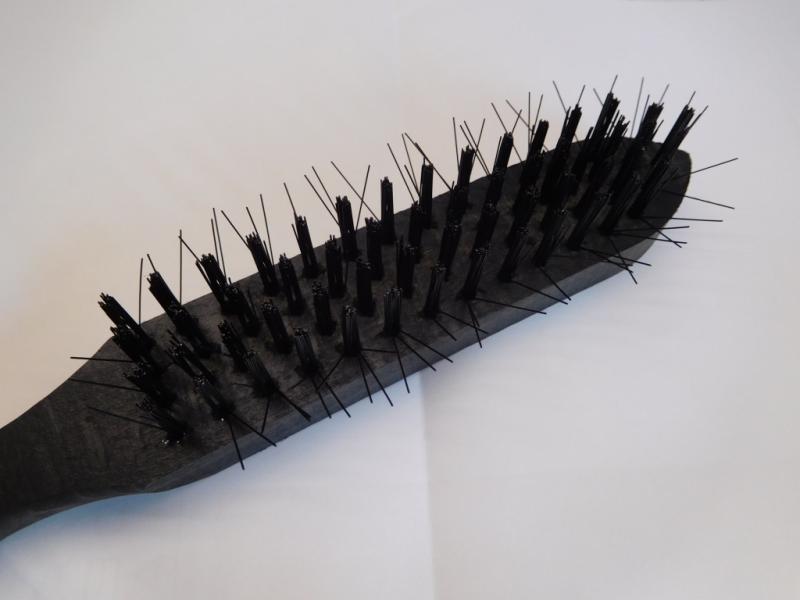

Ik heb eerst een staalborstel gekocht bij Action. Die 'haren' zijn 0,3mm dik heb ik gemeten met de schuifmaat.
Even de buitenste wat naar buiten gebogen en toen de zwarte spuitbus er over heen:


Dan was eigenlijk het plan om de tralies allemaal op precies dezelfde lengte af te knippen en ze IN het kozijn te leggen en vast te lijmen. Ik heb 1 raam geprobeerd, maar dat is voor mijn geen doen. De tralies plakken aan mijn pincet vast, leg je er 1 in dan raak je net de vorige aan die dan door het raam valt.. Nee, hier heb ik geen vaste hand en geduld voor..

Dan met het vooruitzicht dat ik dit 88 keer moest doen heeft mij doen besluiten om het anders te doen. Ik heb de tralies nu aan de achterkant van het kozijn geplakt. De lengte van de tralies komt dan niet meer zo precies en de tralies kunnen niet meer door het raam heen vallen tijdens het lijmen.

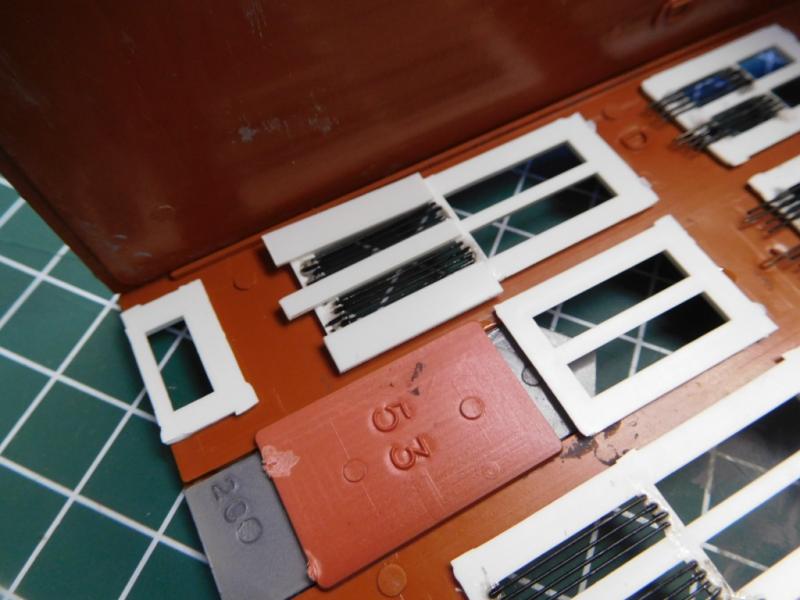

Even een voorbeeldje:

Oké, een links zit een beetje scheef, maar dit gaat wel iets worden!
Ik denk als ik links en rechts van het kozijn een strookje styreen lijm van 0,5mm om het kozijn wat te verdikken, dan kan ik daar de glas-in-lood-sheet op plakken. Dan lijkt het kozijn ook dieper zoals in het echt en hij komt min of meer los (0,2mm) van de tralies.

Ik ga maar eens verder tralies plakken

[Wim1969]

leuk project, handig zo met die staalborsteldraden.

Ik herken de keukentafel, en de kritische blikken van mede bewoners, mooi om te zien

[Automatic-rock]

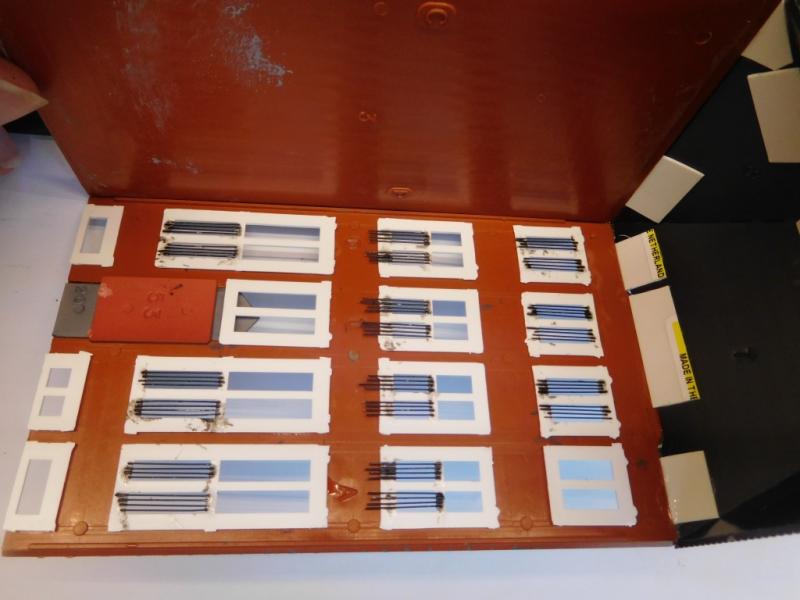

Ik denk dat Rembrandt spoedig zijn huis weer kan betrekken. Het plakken van de tralies gaat sneller dan verwacht:


Dan links, midden, en rechts per raam wat styreen van 0,7mm dik plakken.

Dit verdikt het kozijn zoals bij het grote voorbeeld, en voorkomt tevens dat het glas-in-lood dadelijk niet tegen de tralies zit aangedrukt.

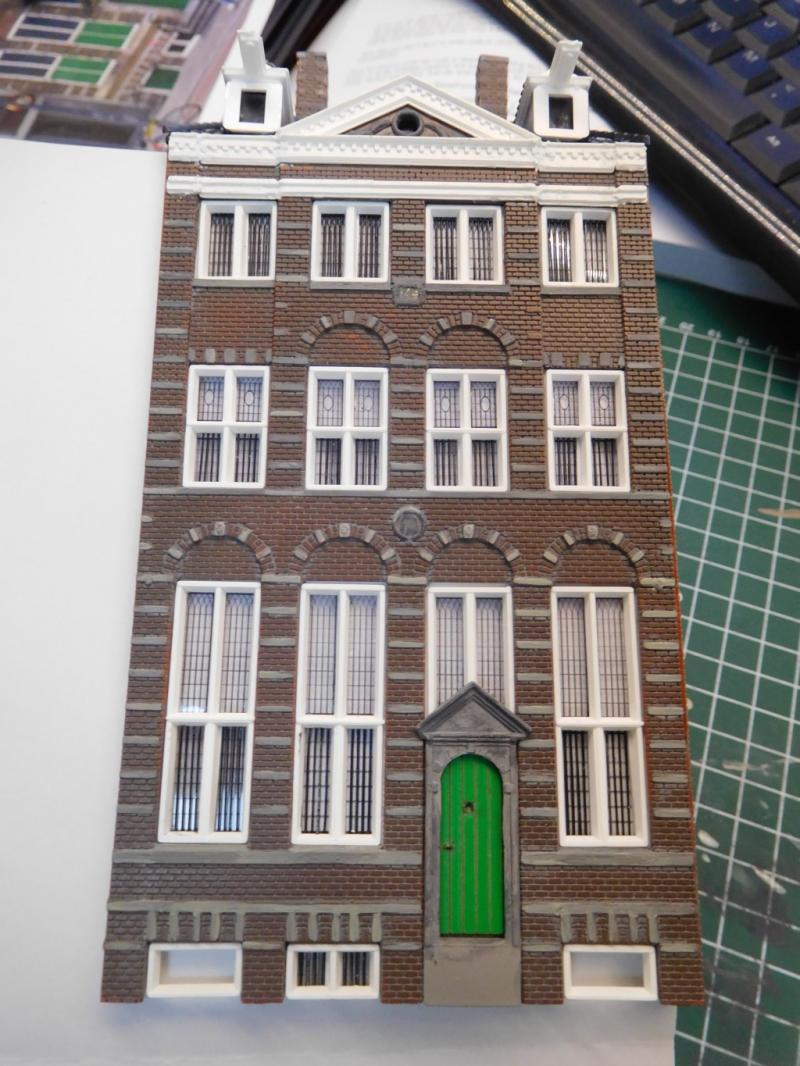

Het eindresultaat van de ramen:


Nu zit ik nog met de kelderramen links en rechts. In het grote voorbeeld zijn dit deuren en geen ramen. Helaas heeft Heljan dit niet zo gemaakt. Dus ik moet maar zelf twee kozijnen en twee deuren maken denk ik... Het zelfde geldt voor de luiken van de twee dakkapellen. Deze zijn pas teruggeplaatst na de grote restauratie van begin jaren 90, en het Heljan model is veel ouder. Dat wordt dus ook zelfbouw.

Iets anders wat Heljan ook weggelaten heeft zijn de muurankers. Het zijn er gelukkig maar 9, en simpel qua uitvoering, maar heeft iemand een tip hoe ik die het makkelijkst kan maken??

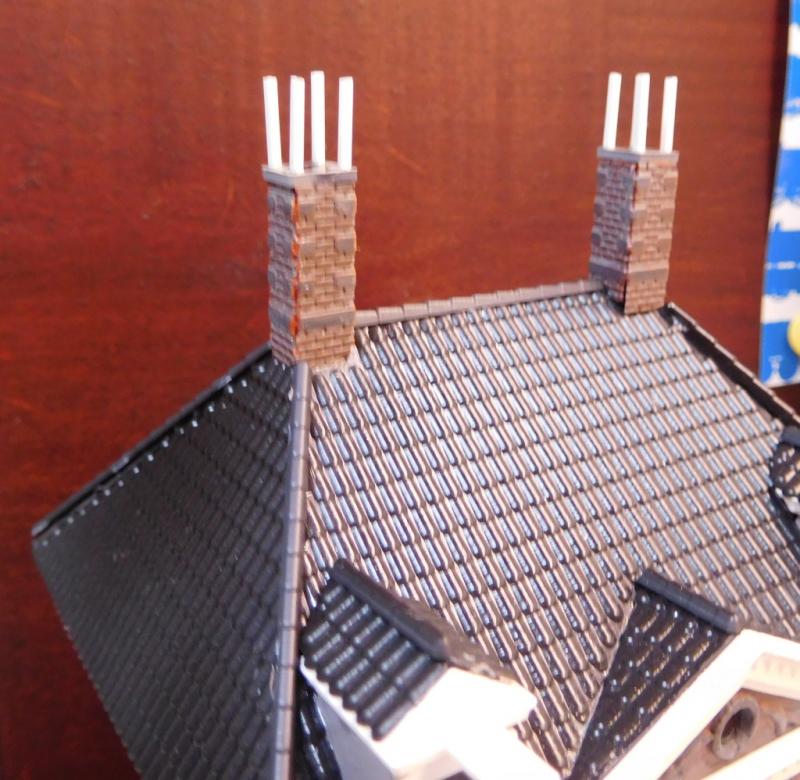

Nog iets wat Heljan ook versimpeld heeft zijn de schoorstenen. Daar horen nog 'dakjes' op te staan. Dus maar weer wat styreen gepakt, gesneden en voorzichtig geplakt:


En nadat ik ze geplakt hebt vroeg ik mij af waarom ik ze niet eerst zwart gemaakt heb voordat ik ze er op ging lijmen....
Dus maar voorzichtig gaan verven en daarna de dakjes er op plakken.

[Frans Peeters]

Mooi resultaat met die staalborstelharen en verdikking van de raamkozijnen.

Iets anders wat Heljan ook weggelaten heeft zijn de muurankers. Het zijn er gelukkig maar 9, en simpel qua uitvoering, maar heeft iemand een tip hoe ik die het makkelijkst kan maken??

Wat dacht je van diezelfde staalborstelharen met in het midden een draadje uit een stukje soepele koperdraad. Een (miniscuul) klein gaatje boren achter de plaats van het anker en je kan het mooi plaatsen. Wel eerst mooi zwart lakken natuurlijk. Daar helpt dat dunne koperdraadje ook om het te klemmen in moeder's wasknijper.
