[Private SNAFU]

Vanwaar die rollende ogen?

En welke elektronica bedoel je?

Gr,
Bart

[W. Dagevos]

van het electronica draadje

Hulp bij div weerstandne

vandaar die rollende ogen en voor een beginner mischien handing om te weten?

Zoals de 1N4001 en 1N4007 diode's, weerstandjes.

Mischien met een linkje?

Ik zeg maar wat hoor

[Ronaldk]

@Bart: Een mooi lijstje. duidelijk met wat je nodig hebt.  Mooi gespecificeerd met een indicatie van de prijs

@Waylon: Wat al gezegd werd in het andere draadje en wat ik je al eerder geadviseerd heb: Ga naar de bieb en leen daar een boek over beginnen met elektronica. Of koop het boek Elektronica voor Dummies. Dan leer je de basis van elektronica. Dit heb je echt nodig als je auto's, treinen en andere zaken wil gaan ombouwen.

Anders gaat het helemaal fout. En heb je op het laatst alleen maar dingen die half werken of helemaal niet werken.

Groeten Ronald.

[W. Dagevos]

Hallo.

Even een vraagje over de draad leggen.

Ik heb een proefbaantje gemaakt van 12mm MDF met een lijst eronder en voor een plaat van 8mm MDF waar ik eventueel elektronica op kan schroeven (printplaatjes zoals functiebouwstenen, Lichtdecoders, Servodecoders.)

Nu moet ik natuurlijk de draden aftekenen en uitfrezen.
Nou heb ik maar 1 vrachtauto en kan ik niet meten.

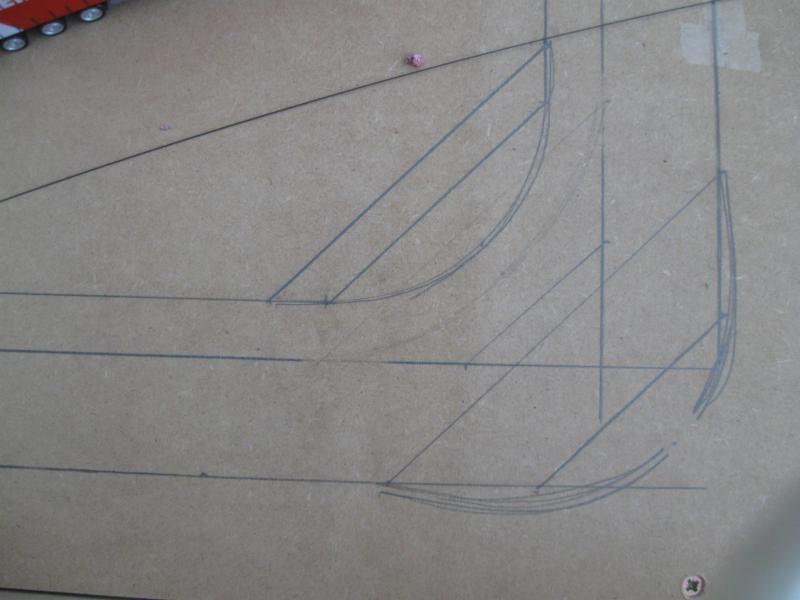

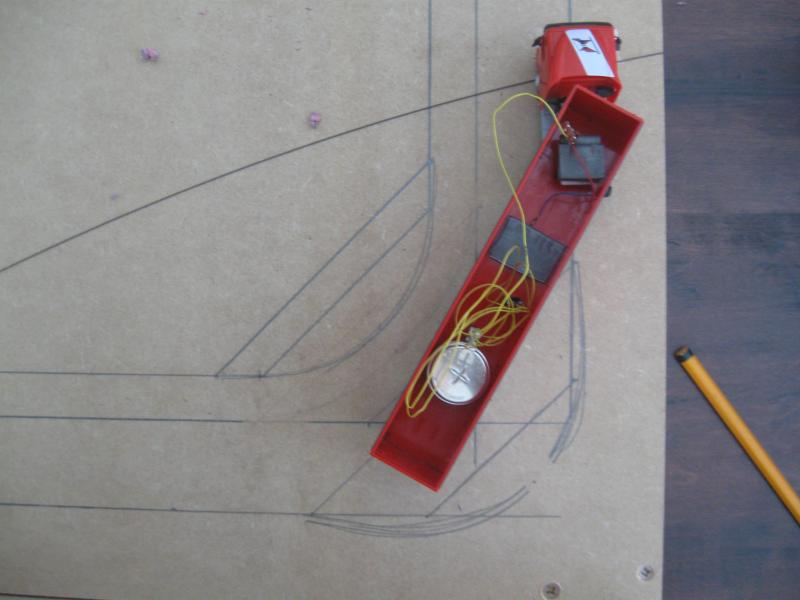

de buitenbocht loopt een beetje naar buiten en maakt dan de bocht:

(klik om te vergroten)

De draden liggen 6cm uit elkaar, precies op 45 graden liggen de draden 9cm uit elkaar.
zoals je ziet zwenkt de buitenbocht lichtjes uit + - 1cm.

Nou zie je hier dat hij wel redelijk ver naar het midden gaat.
Zou het zo goed zijn? of nog 1 cm erbij of de bocht 2cm vergroten aan bijde kanten? (binnenbocht)
dan komt er op de 45graden afstand er zon 1cm bij.

Mvg, Waylon

[Gerwin]

Lees eens http://1op87.nl/index.php/articles/77-road-dimensions-1to87-scale door. Dit is weliswaar voor MCC maar de geometrie is gelijk, enige waar je geen aandacht aan hoeft te schenken zijn de extra geleide draden voor MCC.

[W. Dagevos]

oke bedankt, heb hem anderhalve centimeter verruimd.

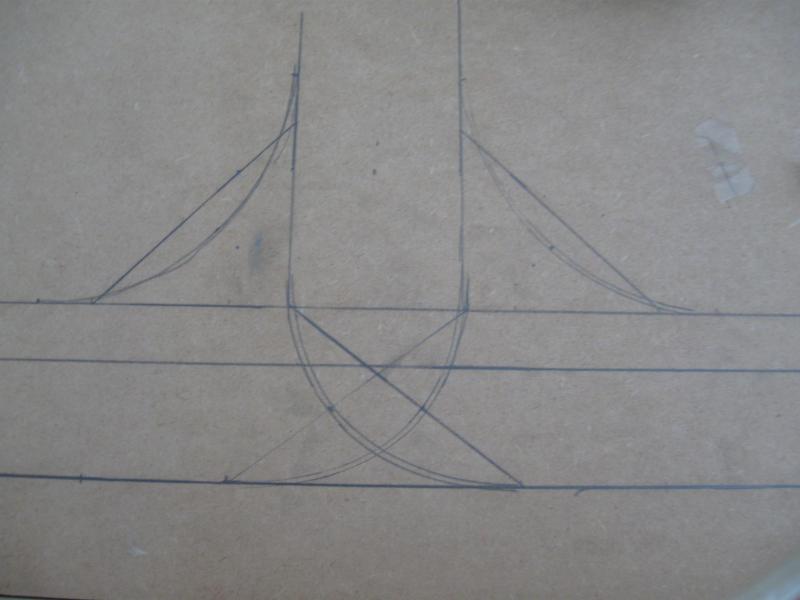

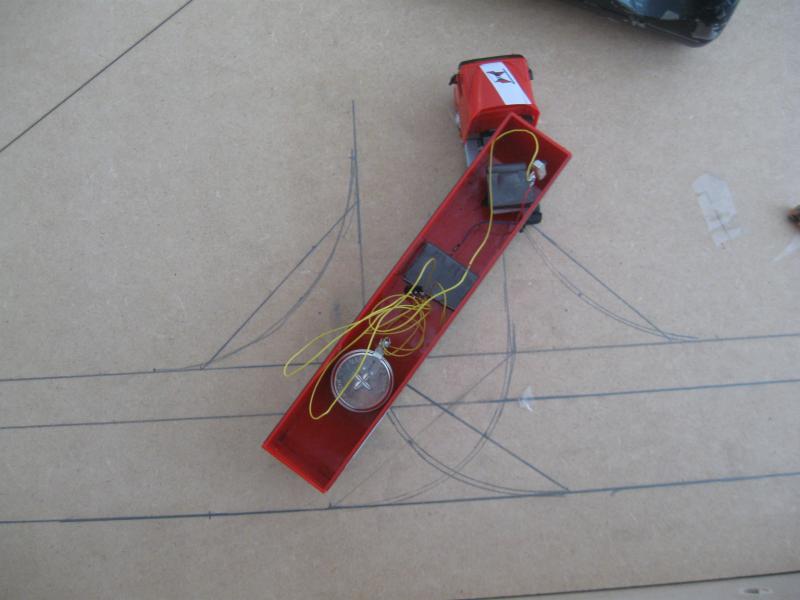

4 bochten en 2 T's.

(klik om te vergroten)

(Let niet op de schuine lijnen, die zijn voor een afmeting indicatie.)


De bocht is nog net iets ruimer.

Hoeveel kan ik het best voor een servo overlaten?
Gewoon een vierkantje uitfrezen 1mm diep?

vierkantje van 5cm op 5cm ??

Is wat ik later met een gatenzaag een gat in kan maken om een wissel in te verbergen.

[Gerwin]

Om de ruimte voor je wisselaandrijving te kunnen bepalen zul je eerst je wisselaandrijving moeten ontwerpen/bouwen. Er zijn meerdere methodes om dat te doen, van heel eenvoudig tot uiterst gecompliceerd.

[W. Dagevos]

ik heb hem helemaal uitgefreesd.

Ik plamuur de delen waar wissels kunnen komen niet.

Ik denk dat ik een servo onder de tafel doe, met een rond plaatje erboven op, waar dus de draad op komt.
Ziet er mischien wel redelijk uit.

Mvg, Waylon.

[W. Dagevos]

Gerwin,

Ik heb alle binnenbochten R20 gemaakt en alle buitenbochten R22...

Een sleuf van 1mm diep gefreesd met een frees van diameter 3mm.

Draad erin en met plakband afgeplakt (tijdelijk)

Vrachtauto gepakt, maar die haalt de bochten niet.
Hij komt wel door de bocht maar rijdt gewoon rechtdoor...
(in de buitenbocht dan)

Binnenbocht is nog niet gelegd.

Soms haalt hij het wel, en dan gaat hij na de bocht gewoon door met draaien.
Dus hij maakt gewoon een rondje van de draad af na iedere bocht...
Als hij het uberhoupt wel haalt..

Enige suggesties?

Mvg, Waylon

[Private SNAFU]

Dan ligt je draad waarschijnlijk te diep of het magneetje is niet sterk genoeg/staat niet goed afgesteld.
Andere optie is dat de wielen of de sleper te weinig ruimte hebben om te draaien of ergens achter blijven haken.

En wat zie je onder r20? een straal van 20cm?

Gr,
Bart

[W. Dagevos]

ja 40 diameter.

Sleper ben ik nu mee aan het spelen, evenals het gewicht.
Kan het aan het gewicht liggen)

De wielen blijven nergens hangen...
Heb ik allemaal zorgvuldig weggeslepen.

[W. Dagevos]

werkt dus echt niet........

Hij komt gewoon niet door de bocht.
Heb precies aan de regels gehouden van de door gerwin genoemde link.
De draad licht niet te diep want die is nog zichtbaar door het gips!
en daar een laagje plakband over...

Sleper helemaal recht afgesteld.
Wielen in-ge-olie-d
sleper schoongemaakt.
weg schoongemaakt.
verzwaard - verlicht.
Nope nope nope niks nada nopes.
Allemaal rechtdoor.
terwijl hij normaal op de vensterbank *oude foto's
een diameter van 31 had!

Ben ten einde raad...

[Private SNAFU]

Dan ligt het er waarschijnlijk toch aan dat je de stuurinrichting koud hebt gemonteerd.

Gr,
Bart

[W. Dagevos]

maar de plaat is toch helemaal vlak?


trouwens andersom werkt hij wel

[OskarKCS]

Als je nu nog een originele auto had, kon je het testen waarbij je bijna zeker weet dat het niet aan het voertuig ligt.
Maar jah, jij luistert nooit of zoiets

Mijn auto's rijden allemaal door een straal van 10cm dus dit moet ie makkelijk kunnen.
Hoe zit het met je gewicht voorin de trekker, Dus bovenop de stuuras. (Die zonder ashouder gemonteerd is)

Groet, Oskar.
