Auteur Topic: Bovenleidings-portalen, Hoe maak je ze?  (gelezen 19424 keer)

Ivo tB

  • Offline Offline
  • Berichten: 5061
Re:Bovenleidings-portalen, Hoe maak je ze?
« Reactie #15 Gepost op: 17 juli 2010, 20:53:55 »
Messing profielen in verschillende maten en soorten (H, I, U) kun je in Houten kopen bij PB (Paul Bellon).

Als je veel nodig hebt kun je terecht bij Hassler Profile in Liechtenstein. Gewoon via Internet bestellen wat je wilt hebben.

mvg,
Ivo
*

Menno

  • Offline Offline
  • Berichten: 2865
    • Mijn van-alles website
Re:Bovenleidings-portalen, Hoe maak je ze?
« Reactie #16 Gepost op: 17 juli 2010, 23:31:37 »
Mooie plaatjes, maar persoonlijk heb ik liever tekeningen met de echte grootbedrijfmaten er in. Omrekenen doe ik zelf wel.

Alstublieft Klaas:
Scans afkomstig uit het boek 'De Nederlandse Modelspoorweg' geschreven door Gerard Tombroek (ISBN 90-6097-304-6)

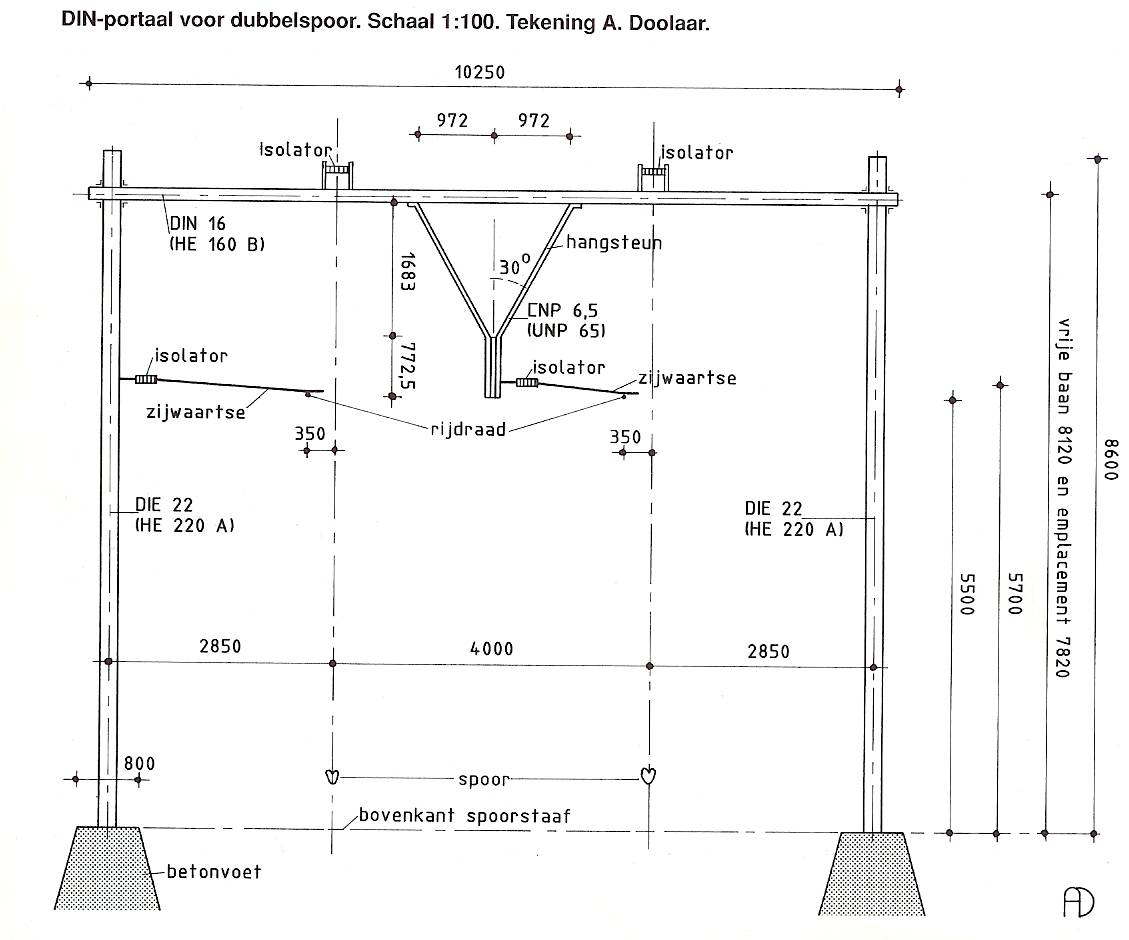

http://www.m-voorloop.nl/benelux/bovenleiding1.jpg
Tekening A. Doolaar.

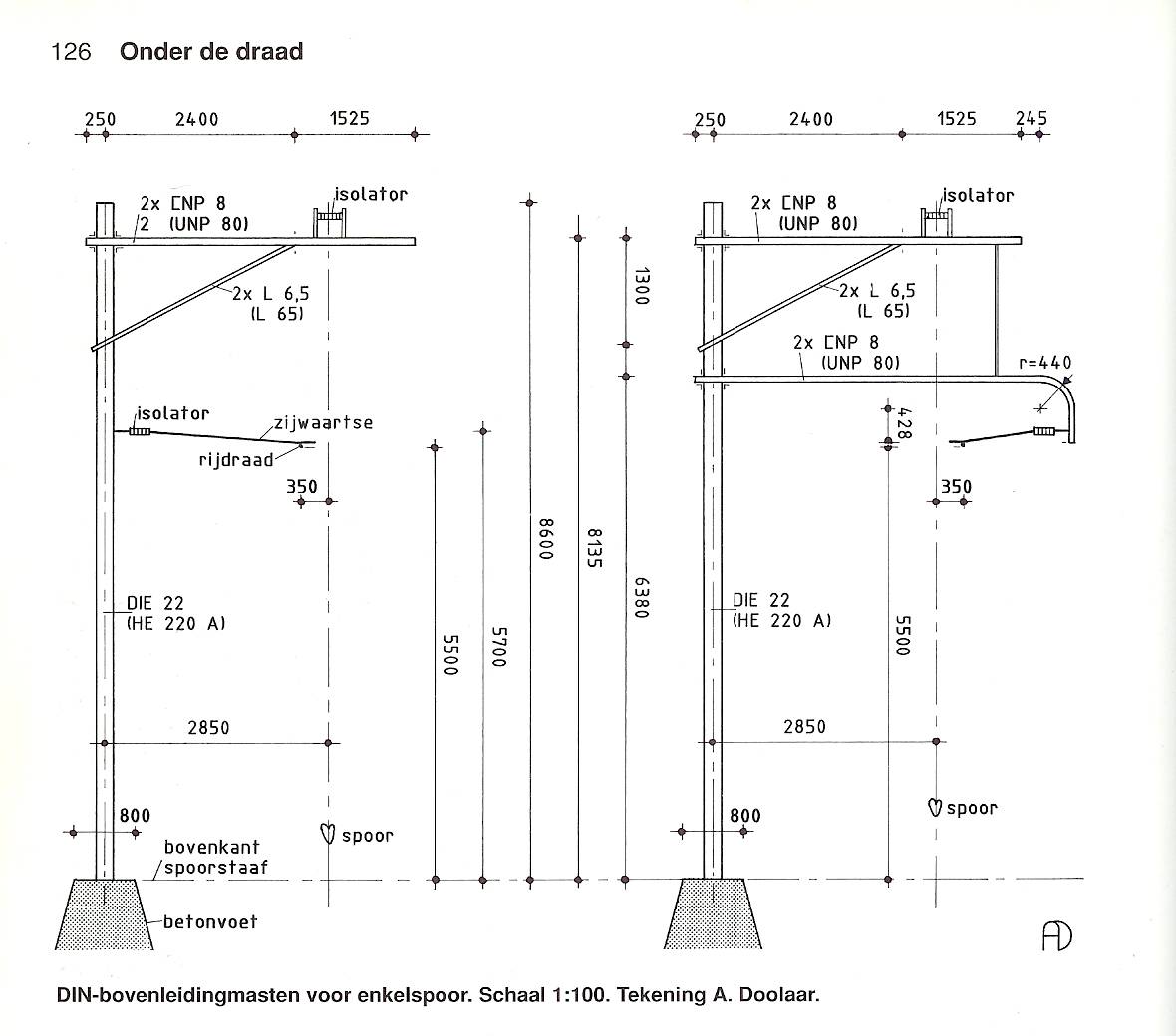

http://www.m-voorloop.nl/benelux/bovenleiding2.jpg
Tekening A. Doolaar.
http://www.m-voorloop.nl/benelux/bovenleiding3.jpg
De maker van deze tekening is me onbekend: misschien de auteur?

PS: mocht dit om auteursrecht-technische redenen niet door de beugel kunnen, dan hoor ik dat graag.

Rob Ellerman

  • Offline Offline
  • Berichten: 3091
  • Modelspoor is emotie...
Re:Bovenleidings-portalen, Hoe maak je ze?
« Reactie #17 Gepost op: 17 juli 2010, 23:33:08 »
Je kunt ook aan de gang met messing railprofiel van bijv. Fleischmann. Dan bouw je voor een habbekrats en het ziet er best leuk uit...
Op weg naar Culemborg.... in 1:87

MMMark

  • Offline Offline
  • Berichten: 215
Re:Bovenleidings-portalen, Hoe maak je ze?
« Reactie #18 Gepost op: 18 juli 2010, 00:02:27 »
Ik weet dat sommerfeldt ze levert, helaas met een prijskaartje.

Vergeleken met de prijs van een gemiddeld treinstel vind ik die van dat Sommerfeldt-spul wel meevallen. Vond het echt niet de moeite waard om het allemaal zelf te gaan bouwen.
NL - HO - analoge pendelbaan (Viessmann art. 5214)

Remco.

  • Offline Offline
  • Berichten: 6326
Re:Bovenleidings-portalen, Hoe maak je ze?
« Reactie #19 Gepost op: 18 juli 2010, 00:03:52 »
Heb je enig idee hoe goedkoop zelfbouw kan zijn ?

enkelspoor portaal +- 1.5 euro, dubbelspoor portaal +- 2 euro.

Dat scheelt al snel 5-6 euro per portaal, op 10 portalen al dik 1 rijtuig (y)

Gr. Remco.

MMMark

  • Offline Offline
  • Berichten: 215
Re:Bovenleidings-portalen, Hoe maak je ze?
« Reactie #20 Gepost op: 18 juli 2010, 00:11:07 »
Dat scheelt al snel 5-6 euro per portaal, op 10 portalen al dik 1 rijtuig (y)

Is wel 4 hele meters!
NL - HO - analoge pendelbaan (Viessmann art. 5214)

Remco.

  • Offline Offline
  • Berichten: 6326
Re:Bovenleidings-portalen, Hoe maak je ze?
« Reactie #21 Gepost op: 18 juli 2010, 00:15:40 »
Ja dus ? Je hoeft geen geld te besparen met iets wat er prima uitziet hoor ?

Daarbij klopt er van de Sommerfeldt's niet veel, de afstand tussen de uithouder en de bovenkant is een halve cm te klein en de staanders zijn veel te grof ;)

Gr. Remco.

MMMark

  • Offline Offline
  • Berichten: 215
Re:Bovenleidings-portalen, Hoe maak je ze?
« Reactie #22 Gepost op: 18 juli 2010, 00:22:24 »
Het gaat om de afweging van centjes tegen tijd en frustratie.
Verder heb ik de ervaring dat je vaak extra gereedschap voor nieuwe zelfbouw-projectjes moet aanschaffen. Moet je natuurlijk ook meerekenen.

Ieder z'n feestje ;)

En inderdaad, Sommerfeldt is niet geheel op maat. Als ze daar wat aan zouden doen, hebben ze een behoorlijke markt, denk ik.

« Laatst bewerkt op: 18 juli 2010, 00:46:46 door MMM (Mark) »
NL - HO - analoge pendelbaan (Viessmann art. 5214)

Remco.

  • Offline Offline
  • Berichten: 6326
Re:Bovenleidings-portalen, Hoe maak je ze?
« Reactie #23 Gepost op: 18 juli 2010, 00:49:32 »
Nou wat je nodig hebt is bijna niets bijzonders, maar dat staat in de handleiding ;)

En SF zou er goed aan doen als ze correcte bovenleiding uitbrengen, dat zou een goudmijntje zijn denk ik :)

Gr. Remco.

Chris

  • Offline Offline
  • Berichten: 17999
  • You want the truth?! YOU CAN'T HANDLE THE TRUTH!
    • Het Groterdam Project
Re:Bovenleidings-portalen, Hoe maak je ze?
« Reactie #24 Gepost op: 18 juli 2010, 01:04:29 »
Dat denk ik niet. Railzminiworld heeft zijn nek uitgestoken voor fraaie Brabantse portalen, Betuwe en HSL portalen en dat verkoopt amper. Verder is er amper vraag naar en rijden op veel thuisbanen e locs op magische wijze door landschappen zonder bovenleiding.

Remco.

  • Offline Offline
  • Berichten: 6326
Re:Bovenleidings-portalen, Hoe maak je ze?
« Reactie #25 Gepost op: 18 juli 2010, 01:06:54 »
Ja je zegt het goed, Brabantse, Betuwe en HSL portalen. Niet de normale DIN portalen die je overal ziet.

De Betuwe/HSL portalen zijn erg modern en heel specifiek voor 1 trace, blijven alleen de brabantse over.
Die heb ik ook al eens bekeken en overwogen, maar ik vind ze te grof.
Het zal wel niet anders kunnen ivm het gietproces maar ik ga dan liever voor zelfbouw messing.

Gr. Remco.

MMMark

  • Offline Offline
  • Berichten: 215
Re:Bovenleidings-portalen, Hoe maak je ze?
« Reactie #26 Gepost op: 18 juli 2010, 01:15:36 »
We hebben het alleen over portalen gehad. Is de rijdraad niet het echte probleem?
NL - HO - analoge pendelbaan (Viessmann art. 5214)

Remco.

  • Offline Offline
  • Berichten: 6326
Re:Bovenleidings-portalen, Hoe maak je ze?
« Reactie #27 Gepost op: 18 juli 2010, 01:17:48 »
Hoe bedoel je Mark ?

Sommerfeldt heeft op zich mooi spul ( Als je de dunste variant neemt ) maar ik vond het slecht verkrijgbaar ( Overigens lag dat ook aan mijn ongeduldigheid ;D ) en Viesmann is dikker maar wel goed verkrijgbaar.

Gr. Remco.

Menno

  • Offline Offline
  • Berichten: 2865
    • Mijn van-alles website
Re:Bovenleidings-portalen, Hoe maak je ze?
« Reactie #28 Gepost op: 18 juli 2010, 01:18:09 »
Voor mij niet. Die maak ik zelf uit dungetrokken installatiedraad: dikte is 0,55 mm.

MMMark

  • Offline Offline
  • Berichten: 215
Re:Bovenleidings-portalen, Hoe maak je ze?
« Reactie #29 Gepost op: 18 juli 2010, 01:19:19 »
Maar het solderen lijkt me een lastig werkje.
NL - HO - analoge pendelbaan (Viessmann art. 5214)
