knipperlicht schakeling voor vuurtoren?

[hoefhaan]

Ik ben een vuurtoren aan het maken, en wil daar een lampje of led in zetten wat gaat knipperen, in een niet al te hoge frequentie.

Nu ben ik dus op zoek naar een schakeling die ik hiervoor kan gebruiken.
Ik heb deze vraag al bij Conrad neergelegd, maar zij hebben iets dergelijks niet in het assortiment.

Het gaat mij om iets wat min of meer kant en klaar is aangezien ik niet de vaardigheden beheers om complete printjes in elkaar te solderen.

Wie heeft een idee wat ik hiervoor kan gebruiken?

Vroeger had ik gloeilampjes die, als ze warm werden rustig gingen knipperen. Weet iemand of deze nog bestaan?

Graag jullie reactie

Nb: ik heb in de vuurtoren niet de ruimte om een draaischijfje o.i.d. in te bouwen...

[Wim Ros]

Conrad heeft dat gewoon, en er bestaan ook knipperledjes dus dat Conrad het niet heeft is gewoon onzin.

Bij conrad mag je kiezen uit:

Bestnr.: 210352
bestelnr.:210995
bestelnr.:218688
bestelnr.:210124
en er zijn er nog veel meer.

Mvg
Wim.

[hoefhaan]

Hmm, fraai dat ze hun eigen assortiment goed kennen
Ik ga het eens bekijken, bedankt voor de tip!

Johan

[**Jelle**]

Of bijvoorbeeld deze:

199605. Voor gloeilampen, frequentie traploos instelbaar.

Groetjes,

Jelle.

[Huibert]

Ik durf het bijna niet te zeggen, maar vuurtorens knipperen niet. Ze hebben een constant licht waarvoorheen een spiegelglas draait.

Gr/H

[Hans Reints]

 Even wat algemene informatie over een vuurtoren.
Iedere zeegaande Navigator weet dat een vuurtoren in het donker te herkennen is aan zijn lichtpatroon, het karakter genoemd. Bij daglicht is de herkenbaarheid de vorm en kleur van het object!  Deze karakters kunnen repeteren, d.w.z. een karakter kan zich na een forse afstand tussen de torens herhalen. De Licht- of vuurtorens staan met al hun gegevens op de zeekaarten ingetekend. Bij de toren staan altijd de relevante gegevens te lezen of dat het een sectorenlicht (Kwade Hoek Iso. WRG 4s 9m 12-8M) of een slagvuur is (West Schouwen Fl(2+1)15s 58m 30M. (zie het kaartje)
Voorbeeld Kwade Hoek bij Stellendam: Iso is gelijk aan. WRG is Wit-Rood-Groen (toevallig in het Engels het zelfde)
4 seconden Iso is dus 4 seconden aan  4 seconden uit. 9m betekent dat de toren  negen meter hoog is boven NAP of het LAT.
12-8M is de zichtbaarheid bij een ooghoogte boven zee van (ik dacht) drie meter
Fl is Flash of flits, dit is geen flikkerlicht.
Westerschouwen aan de Grevelingen: (2+1)15s dit is 2 flitsen achter elkaar + nog eens een in de 15 seconden
58m is 58 meter hoog. En 30M is de eerder genoemde zichtbaarheid nu van 30 Mijl
Ondanks de opkomst van moderne navigatiesystemen (o.a. gebaseerd op GPS) zijn vuurtorens nog altijd onmisbaar voor de controle van je andere navigatiesystemen.
Als er een vuurtoren in zicht was nam ik altijd een radarpeiling met afstand om mijn elektronische nav.app. te controleren. Door het karakter van het licht, en de vorm/kleur van de toren, was je er vrij zeker van met welk licht je te maken had. Torens verplaatsen zich in de regel niet zo snel, in scheepvaarttermen "doorzetten" zodat je de tijd had een goede positie te nemen. Overdag bij redelijk weer wilde ik ook nog wel eens een kruispeiling of een peiling met verzeiling nemen. Dit doe je op het schavotje en over het magnetisch kompas van twee vaste objecten aan de wal waarvan er meestal een een vuurtoren is om vergissingen uit te sluiten. Deze methode was/is niet erg populair daar je ten eerste naar buiten moet, het veel meer rekenwerk met zich mee brengt, en het nu ook niet zo accuraat was. Zoals eerder opgemerkt staan aan de afgesloten Delta in Zeeland nog vele objecten die nog altijd een functie hebben voor de scheepvaart. Daar de meeste toren niet meer bemand zijn (bezuinigingen door het rijk) gaat de verlichting, zoals al vele jaren automatisch aan en uit door middel van een lichtsensor- SK

[Hans Reints]

SK

[Menno]

Het mooiste zou een schakeling zijn die het lampje eerst zwakjes op laat lichten, dan een flits genereert, en dan weer zwakjes op laat lichten, waarna het voor een seconde of 6 of zo donker wordt, waarna de cyclus zich herhaalt.

Op die manier boots je de 'lichtvervuiling' na die je ziet als de lichtbundel 'aankomt' en 'verdwijnt'

@ Hoefhaan: Heb je al een gloeilampje op het oog? De meeste knipperlichtjes die je als kitje in de handel kunt krijgen kunnen vaak een klein gloeilampje sturen: als het lampje te 'zwaar' is voor het schakelingetje, kan er altijd nog een versterkertrapje achter (en dat kan jij ook wel denk ik)

[Remunj]

Hmm, fraai dat ze hun eigen assortiment goed kennen

Ze willen alleen spullen verkopen.
Ze zullen echt geen technische staf in huis hebben die alle producten kent en daar goed over te adviseren.
Is net zoiets als de kassiere bij de supermarkt vragen wat alle E nummers op de verpakkingen betekenen.

Het gaat mij om iets wat min of meer kant en klaar is aangezien ik niet de vaardigheden beheers om complete printjes in elkaar te solderen.

Mooie gelegenheid om die vaardigehden dan op te gaan bouwen.
Als je niet probeerd zul je het nooit leren.

Gr.
Eric

[tuurtje]

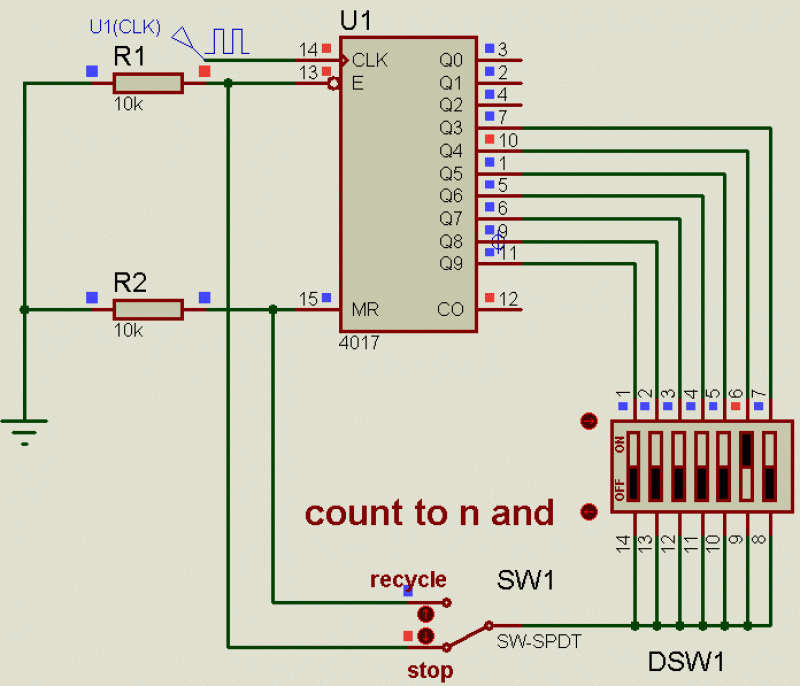

Hier is een simpele 4017 voor te gebruiken


(schema geleend van www.electro-tech-online.com)

Bijvoorbeeld klok frekwentie 1 Hz, gaat elke seconde 1 uitgang verder tot de uitgang die met pootje 15 verbonden is, daarna begin de het verhaal weer op nieuw.

Groetjes

Arthur

[hoefhaan]

Tsja, zo'n schema zegt mij dus echt helemaal niets. Ziet er leuk uit, maar daar houdt het ook mee op.
Maar inderdaad, door te doen leer je.

Even over deze

Of bijvoorbeeld deze:

199605. Voor gloeilampen, frequentie traploos instelbaar.

Groetjes,

Jelle.

Voedingsspanning 4,5 v -12 v DC
Ik heb een beltrafo liggen, daar zou ik die dus op aan kunnen sluiten?

En die bouwpakketjes van conrad;
Krijg je dan een kale print waar alles op gesoldeerd moet worden?
Is het dan zo dat je de onderdelen erop steekt en aan de andere zijde soldeerd?

Vergeef me mijn leek zijn, electronica is niet echt iets waar ik me in heb kunnen verdiepen.

Ze willen alleen spullen verkopen.
Ze zullen echt geen technische staf in huis hebben die alle producten kent en daar goed over te adviseren.
Is net zoiets als de kassiere bij de supermarkt vragen wat alle E nummers op de verpakkingen betekenen.
Mooie gelegenheid om die vaardigehden dan op te gaan bouwen.
Als je niet probeerd zul je het nooit leren.

Gr.
Eric

Tsja, ik zie dat toch anders. Als winkelier behoor je je producten te kennen, misschien dan niet de exacte inhoud maar wel waar het voor is of wat het doet. En dat kan ik uit ervaring zeggen.

[hoefhaan]

Kwam deze (conrad 224901 - 89) nog tegen.
Deze schakeling is bedoeld voor twee gloelampjes , ze knipperen dan om en om. Zou je kunnen volstaan met het aansluiten van één gloeilampje of werkt de schakeling dan niet?

Deze is traploos instelbaar dus wel handig! (en geen bouwpakket  )

[VAM65]

Je kunt er natuurlijk ook een loc- of functiedecoder voor gebruiken! Dan kun je zelf de frequentie regelen.

Marco

[Remco_Nzo]

Of maak gebruik van een configureerbaar 'lichtorgel' http://dinamo.vanperlo.net/lichtorgel.html
Als je alleen de vuurtoren er op aansluit is het een overkill, maar als de vuurtoren op de baan komt te staan kun je de andere aansluitingen vast wel voor andere leuke dingen gebruiken.

Remco

[hoefhaan]

Een loc of functiedecoder is alleen voor digitaal, en ik werk volledig analoog, dus dat zal volgens mij geen optie zijn.

Zo'n lichtorgel, wel leuk maar ook vrij prijzig denk ik.

Iemand nog enig idee over wat ik vroeg over de conrad schakeling, maar dan toepassen met één lampje?

Johan
