BNLS-Werkspoor - Plan U 1:87 in geplot styreen

[Karst Drenth]

Fraai Erwin.... errug fraai...

[wimke]

erwin das veel gesnotter aan deze kant

[JAB van Ree]

Voor degenen, die naast de kunststof plan U’s op dit forum (en ik heb inmiddels al diverse fraaie modellen gezien), ook geïnteresseerd zijn in de messing variant, bijgaand een paar plaatjes van de vordering van mijn model.

Wow, heel fraai. Is dit een algemeen verkrijgbare kit of eigen werk?

Na mijn worstelingen met een Dg kitje twijfel ik sterk aan mijn talenten en acht ik een Plan U in styreen onhaalbaar. Messing heb ik wat ervaring mee (Philotrain Fyffes bananenwagen) dus dat zou ik eventueel wel willen proberen.

[FRIE]

Dit is eigen werk.

[Ivo tB]

Erwin,

Heel mooi!! Het dak ziet er perfect uit. Hoe heb je dat nu gebogen?

mvg,
Ivo

[FRIE]

Je neemt een stukje messing plaat van 0,3 mm dik, van de juiste breedte en lengte.
Je buigt dit om een stuk buis dat een wat kleinere radius heeft dan de grote ronding van het dak (circa 30 mm).
Vervolgens buig je het dak wat terug zodat de ronding precies goed is.
Dan komt het meest lastige deel van het procédé; de twee kleine radii van het dak. Het dak wordt ingeklemd tussen een paar profieltjes met de goede diameter en vervolgens omgebogen.
Zoals je zult begrijpen is het verdere 'hoe' het 'geheim van de smid'.

Voor de duidelijkheid; het messing dak heeft - in tegenstelling tot het plan E dak van MK - aan de binnenkant geen vouwlijntjes, die het buigen van het dak vereenvoudigen.

Oh ja, met deze methode heb ik inmiddels ook al de (bollere) daken gemaakt voor bijvoorbeeld mat. '46, DE-5, enz.


Groeten,


Erwin

[Ivo tB]

Tsja, geheim van de smid. In elk geval een mooi dak en ook mooie schorten.

Voor mijn plan U geen bijzondere aanpassingen. Gewoon stug doorbouwen.

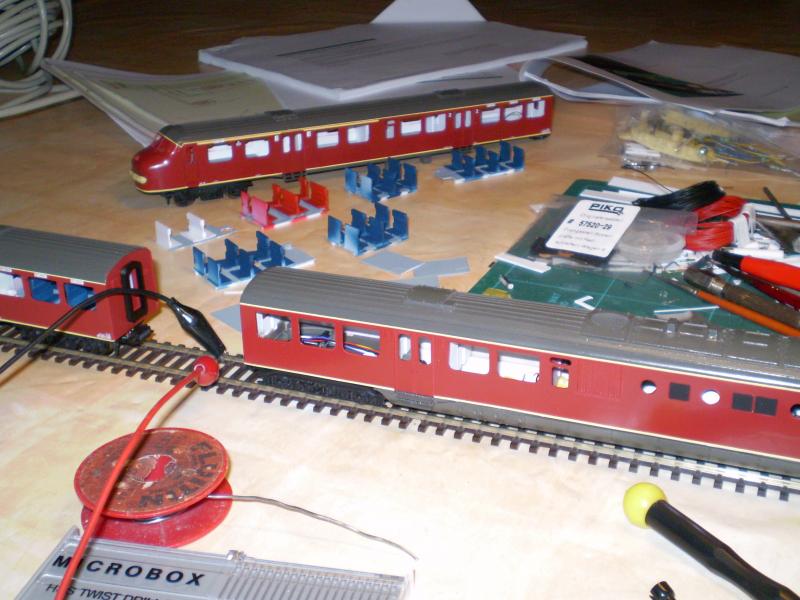

In het midden de interieurs voor de ABk en mBDk, maar eerst moet de bedrading af. Ik ben nog een beetje aan het worstelen met de stekkers voor de binnenverlichting. Ik heb die op andere plaatsen gezet dan in de bouwbeschrijving. Alleen op WC's en in andere donkere ruimten, zodat je ze nergens kunt zien. Ik denk nog na over de halve banken, of om toch hele banken (alleen de rugleuningen) in de bak te plakken. Volgens mij moet dat lukken. Ook nog onverstandige ideeen om met behulp van kleine rechthoekjes aluminium tape spiegels boven de banken te plakken. En het idee in het plan E draadje om met behulp van nietjes armleuningen te plaatsen. Ik heb de binnenkant van de bakken wel heel lichtgrijs geschilderd, omdat deze toch op kleine plekjes wat verf van de buitenkant meegespoten hadden gekregen.

Op de voorgrond heeft de mBDk zojuist de eerste cm's op eigen kracht heen en weer gereden.

Waarschijnlijk moet het achterste draaistel andere wielen (grotere diameter) want de kont van de mBDk staat daar iets te laag, wat eigenlijk vreemd is, omdat het chassis en de draaistellen beide van de Piko Hondekop is.

@Karst,
In je beschrijving staat dat je later terugkomt op de bevestiging van het loopdraaistel in de mBDk. Alleen ik kan dat later nergens terugvinden. Hellup!

mvg,
Ivo

[Ivo tB]

@Karst,
In je beschrijving staat dat je later terugkomt op de bevestiging van het loopdraaistel in de mBDk. Alleen ik kan dat later nergens terugvinden. Hellup!

Al gevonden op Sleutelspoor. Ik heb kennelijk een oude of onvolledige hardcopy in gebruik.

mvg,
Ivo

[Karst Drenth]

Hoi,

Vanochtend contact gehad met Herbert ( Artitec ).
Uitkomst: De mogelijkheden worden onderzocht. Zo maar even, zeg, 100 draaistellen extra maken kan problemen geven als niet alle onderdelen in dezelfde mal zitten.
Verdere berichtgeving volgt als er een reactie van Herbert is.

minder goed nieuws. Vandaag bericht gehad van Artitec:

Beste Karst,

Ik ben bang dat er weinig hoop is. De fabrikant in China is niet flexibel en produceert alleen in grote massa's
Alle aanvragen voor extra onderdelen of losse delen wijst hij tot nu toe af.

MVG

Diederik



Maar we wachten nog even af...

Grtzz,

Karst

[Karst Drenth]

Hoi,

het S88XPressNetLI project, voorlopig, afgerond. Kunnen we weer verder met iets anders

Vanmiddag was het mooi weer, dus maar eens 6 Plan U bakken de naden wegschuren ( putty zal er al een eeuwigheid op  )

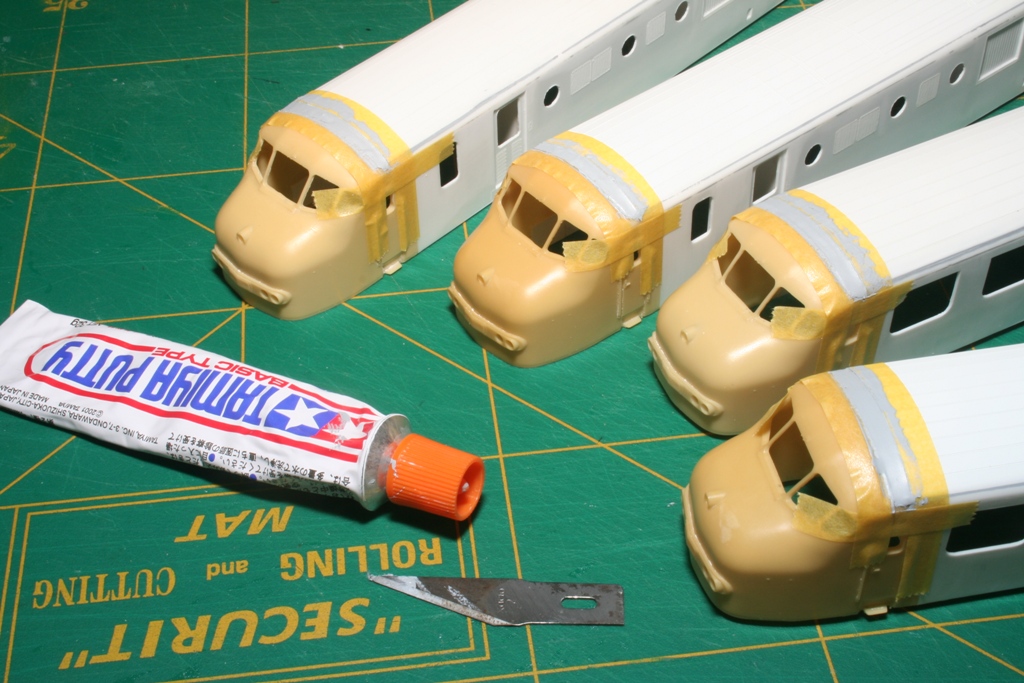

Daarna kon de putty op de kop-dakovergangen...



En zo gaan we de komende weken weer lekker Plan U-en.
Ik hoop dat dit ook weer wat inspiratie bij de bouwers geeft... Er staan me hier namelijk nog veeeel te weinig 'voortgangs-rapportages'

Grtzz,

Karst

[Remco vM]

Karst,
ik zie dat bij jou de daken ook over de afrondingsprofielen lopen, werk je het verder af met plamuur?
Was hier nog een reden voor, het lijkt me mooier als ze aangesloten hadden op het profiel. (ik ben niet zo'n top schuurder )

[Karst Drenth]

Remco,

De daken lopen niet door over het kopdeel, ze stoppen precies op de naad.

De reden is tweeledig: de eigenlijke kopvorm ( Plan V kop ) is destijds dusdanig verzaagd, dat deze iets achterover is komen te liggen. waardoor deze exact 0.3 mm 'te laag' is. dat ga m.i. een mooi randje ( de bovenste laag van het dak is nl. ook 0.3 ) om de naad dicht te plamuren. Exacte passing was hier niet te bereiken helaas.

Ik zal verderop laten zien hoe en met wat voor hulpmiddeltjes ik de ronding en schuine kant toch mooi rond schuur

Grtzz,

Karst

[Remco vM]

Karst,

klein misverstandje, ik bedoelde de zijkanten.
Maar ben wel benieuwd naar je verslagje, de koppen moet ik ook nog doen

[Private SNAFU]

Binnenkort (les maandag) maar eens opzoek gaan naar een winkel die Putty verkoopt.

Weet er iemand in de buurt van Apeldoorn en/of Almere die Putty van Tamiya verkoopt en op maandag open is?

Gr,
Bart

[Karst Drenth]

@Remco

Dat wat jij bedoelt is, dat de bovenste dakplaat over de kwartrond loopt ?


@Bart

Wentink Apeldoorn is dicht op maandag

Grtzz,

Karst
