Grote ruimte, toch ontwerpproblemen

[Automatic-rock]

Hallo allemaal!

Van mijn 6e tot ongeveer mijn 16e was modelspoor mijn grote hobby. Mijn belangstelling is daarna wat meer naar andere dingen gegaan maar wel altijd interesse in het spoorgebeuren gehad. Nu ik bijna 29 jaar wordt wil ik graag de hobby weer echt oppakken met een nieuwe baan.
Ik woon samen met mijn vrouw in een leuk huisje, maar helaas niet zo groot. Ik heb het geluk dat mijn vader een eigen bedrijfje heeft en op de zolder boven het kantoor mag ik een baan bouwen.

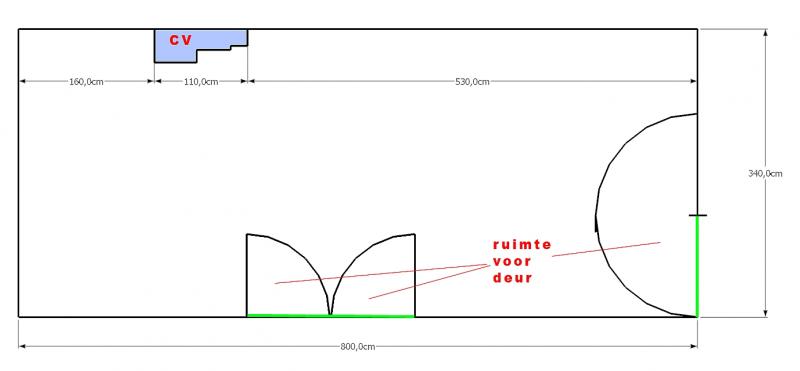

De ruimte is 3,40 bij 8meter. Best groot dus!
Alleen nu komt het probleem:

Links boven, anderhalve meter uit de hoek zit de CV-ketel die mijn vader makkelijk bereikbaar wil houden omdat deze op koude winterdagen nog wel eens gereset moet worden. De deur rechts is de deur waardoor ik naar binnen kom, maar die z'n scharnierpunt op de meest ongelukkige plek heeft zitten..
Onderin zitten 2 deuren die gebruikt worden om grote dingen met de heftruck op de zolder te krijgen. Deze wil ik ook nog kunnen gebruiken.

Mijn 1e vraag:
Hoe kan ik het beste mijn 'tafel' opstellen??
Ik puzzel al een half jaar, heb al tientalle ontwerpen uitgedacht en meerdere uitgewerkt met Anyrail maar ben nergens echt tevreden over.
Mijn baan wil ik in HO maken, en ik wil rond kunnen rijden. Ik heb nog meerdere wensen uiteraard (), maar voor nu hoop ik dat jullie mij ideeën en tips kunnen geven hoe ik zo veel mogelijk tafeloppervlak krijg...

Alvast bedankt voor het meedenken

[barry1972]

Ik zou de cv verplaatsen naar de lege ruimte links naast de deur rechtsonder op de tekening.
Kost je een stopcontact 3 of 4 x5 meter leiding 1x 2 aderig draadje en een kroonsteentje, en eventueel aanleg van een stopcontact.
bij elkaar schat ik nog geen €100,-
als deze cv toch al regelmatig gereset word is hij misschien wel aan vervanging toe? dan kan het in 1 keer.

dan hou je de hele linkerkant en de bovenzijdde tot 1 meter voor de ketel (3.4x7 meter) over voor jouw baan (L vorm).
de ruimte rechtsonder tussen de klapdeuren en de gewone deur kun je dan je werktafel maken.
binnenzijdde van de klapdeuren kun je eventuele vitrines aanhangen, maar dan wel een deurstopper in de vloer draaien

groeten barry

[Marijn]

Mee eens,

En dan kan je in die ruimte tussen de 2 deuren een mooie werkplek inrichten

[Automatic-rock]

Nu ja, de CV kan niet zo makkelijk verplaatst worden...
Het is de CV van een bedrijfshal, dus teneerste is het niet zo'n kleintje waar twee 15mm pijpjes uitkomen, en ten tweede wordt de bedrijfshal gehuurd. Verplaatsen is dus eigenlijk geen optie

[Bart Mestrom]

Misschien bij de CV iets met een klapbrug?

[Ferry As]

Hoi,

Ik zou met modules werken. Bijv. 120x60 cm. Het voordeel is dat je dan eventueel ook thuis aan zo'n module kan werken, word misschien door je wederhelft ook op prijs gesteld
Zo'n module is makkelijk mee te nemen.

Voor de cv zou je een ophaalbrug of gewoon een smal uitneembaar stuk kunnen maken.

Kijk anders een bij mijn bouw verhaal, ben net begonnen, misschien heb je er iets aan. ( Hilverdaal )

Succes

Ferry

[Automatic-rock]

Modules is inderdaad ook het plan. Ook met het idee dat over enkele jaren m'n vader zal stoppen met werken, en ik hoop dan een groter huis te hebben

Misschien zal ik wat meer vertellen van wat ik wil bouwen. Wat voor mij het belangrijkste is dat het een (Nederlandse) stedelijk omgeving wordt. Geen paradebaan dus, maar wel een redelijk station (perrons 3m lang) waarbij een PTT-post overslag niet geheel onrealistisch oogt
Ik moet dus ergens een lang en redelijk breed stuk zien te maken om dit te realiseren...

[Jos B.]

Is mischien een idee, maar als je gemakkelijk bij de CV ketel wil komen kun je ook een brug maken van ongeveer 1 meter, en die zo maken dat je die binnen luttele seconden er uit kan nemen.

Zo kun je ook een lange realistisch ogende baan maken.
En die brug kun je dan eventueel weergeven als een stalen boogbrug zoals er zoveel van zijn in ons land.


Jos.

[m de deugd]

Goeden avond
Ik heb wel een iedee hoe ik dat in jou geval zou doen als ik die ruimte had.
Lees en huivert.

links en rechts van de ketel plaats je een wandje, ruim genoeg voor je vader om
bij de ketel te komen,
Dan aan weerzijden een mooie klimspiraal.
Dan is dat best te overbruggen
Het is uit te voeren
Ik zie het al helemaal voor mij.

                  suc6 met bouwen en ik ben benieuwd
                 Ik ga dit volgen ,leuk kijken hoe het gaat worden


    groetjes van martin.

[Bart-1967]

Mischien de draairichting van de toegangsdeur wijzigen.


[genincr]

De toegangsdeur hoeft toch niet 180% open te kunnen draaien, of is daar wel een bepaalde reden voor ?

[Ronaldk]

Een vraag: Is het overal even hoog? of loopt het nog ergens af? Ik zou aan de linkerzijde tegen de muur beginnen en dan een een maximale formaat van 1220 x 600 - 700 mm voor de modules houden. Je kan kan de modules aan de linkerzijde van de hal beginnen en dan richting de CV te bouwen. Daarna kan je de hal in bouwen richting rechts maar houd minimaal 600 - 800mm vrij voor de CV en dan kan je een pad maken naar de deur. Houd ook zo'n pad vrij bij de twee grotere deuren vrij.

Gr. Ronald K



[Automatic-rock]

Bedankt allemaal voor de reacties

De toegangsdeur hoeft idd niet 180 graden open te kunnen. De draairichting veranderen heb ik ook nog naar gekeken, maar het is een stalen kozijn met een opdekdeur. Ik heb nog geen mogelijkheid gezien om dat makkelijk te veranderen. Heb wel gedacht om misschien de deur er helemaal uit te halen en er een vouwdeur in te zetten..

@Martin
Wat is de minimale diameter voor een klimspiraal?


Ik ben ondertussen bezig plan 9 uit te werken, die heeft een tafel in het midden die alleen links tegen de muur komt. Als er iets redelijks uitkomt zal ik hier een tekening plaatsen

[Ronaldk]

Wat de minimale straal van een klimspiraal is? Ik zou niet kleiner dan R3 gaan (voor Roco is dat 419mm / Diameter 840mm) mooier is om een R4 of R5 te nemen. Dat heb ik zelf ook gedaan. Sommige loks kunnen niet goed door een kleinere straal dan R3 vooral de grotere stoomloks kunnen dat probleem hebben. en houd ook een maximale stijging van 3% aan.

Groeten Ronald.

[Automatic-rock]

Ik heb de afgelopen dagen wat gespeeld...

Ik probeer nu uit te gaan van een tafel in het midden, dat geeft de minste problemen met deuren en cv-ketel.
Alleen het gaf wel problemen met mijn wensen van;
-stedelijk station
-ptt-post expeditie punt
-stamlijn naar klein industriegebiedje

Het laatste ding heb ik moeten schrappen, want het past gewoon niet allemaal. Ik heb wel een stamlijntje geplant die vanaf het station met een bocht langs de achtertuintjes verdwijnt

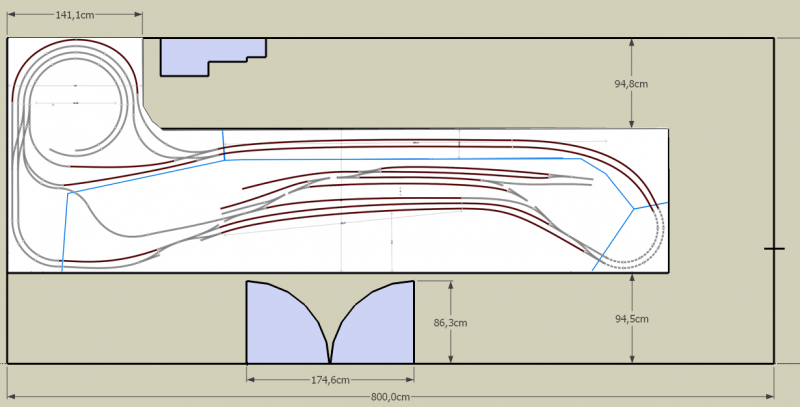

De tafel is nu zo gedacht:


Linksboven komt een klimspiraal (straal R4 en R5) die naar een schaduwstation gaat (nog niet getekend)
Onderin komt het stedelijk station met postperron (zoals bijvoorbeeld in Den Bosch). Dit is nog maar een eerste opzet, ik ben met dit nog niet tevreden. Het ging mij er nu even om of ik voldoende baanruimte heb met een tafel in het midden.

Oja, voor de duidelijkheid, die blauwe lijn is de achterwand. Omdat ik rond wil rijden moest er ook weer een spoor terug achter het station lopen. Door de achterwand iets naar voren te halen heb ik daar nu 30cm breedte waar dit spoor loopt. Hier kan ik misschien een Hollandse polder maken. Omdat het door de achterwand gescheiden is van 'de stad' stoort de overgang niet. Misschien kan ik van dat deel wel een winterlandschap maken

Maargoed, wat denken jullie van de tafel zo, en mijn idee over de verdere invulling? Het sporenplan voor het station hoef je nog niet zoveel naar te kijken, daar ben ik zelf ook nog niet tevreden over. Maar tips zijn welkom natuurlijk
